Inhaltszusammenfassung für Quigg 9157
- Seite 1 DIGITAL ZEITSCHALTUHR...
- Seite 2 Lieber Kunde, liebe Kundin, klappen Sie dieses Schaubild heraus, Sie kön- nen dann bequem die Beschreibung durch- lesen und dabei jeweils Text und Bild mitein- ander vergleichen. Beachten Sie bitte die Sicherheitshinweise; sie sollen helfen, Unfälle zu verhüten und Schäden zu vermeiden.

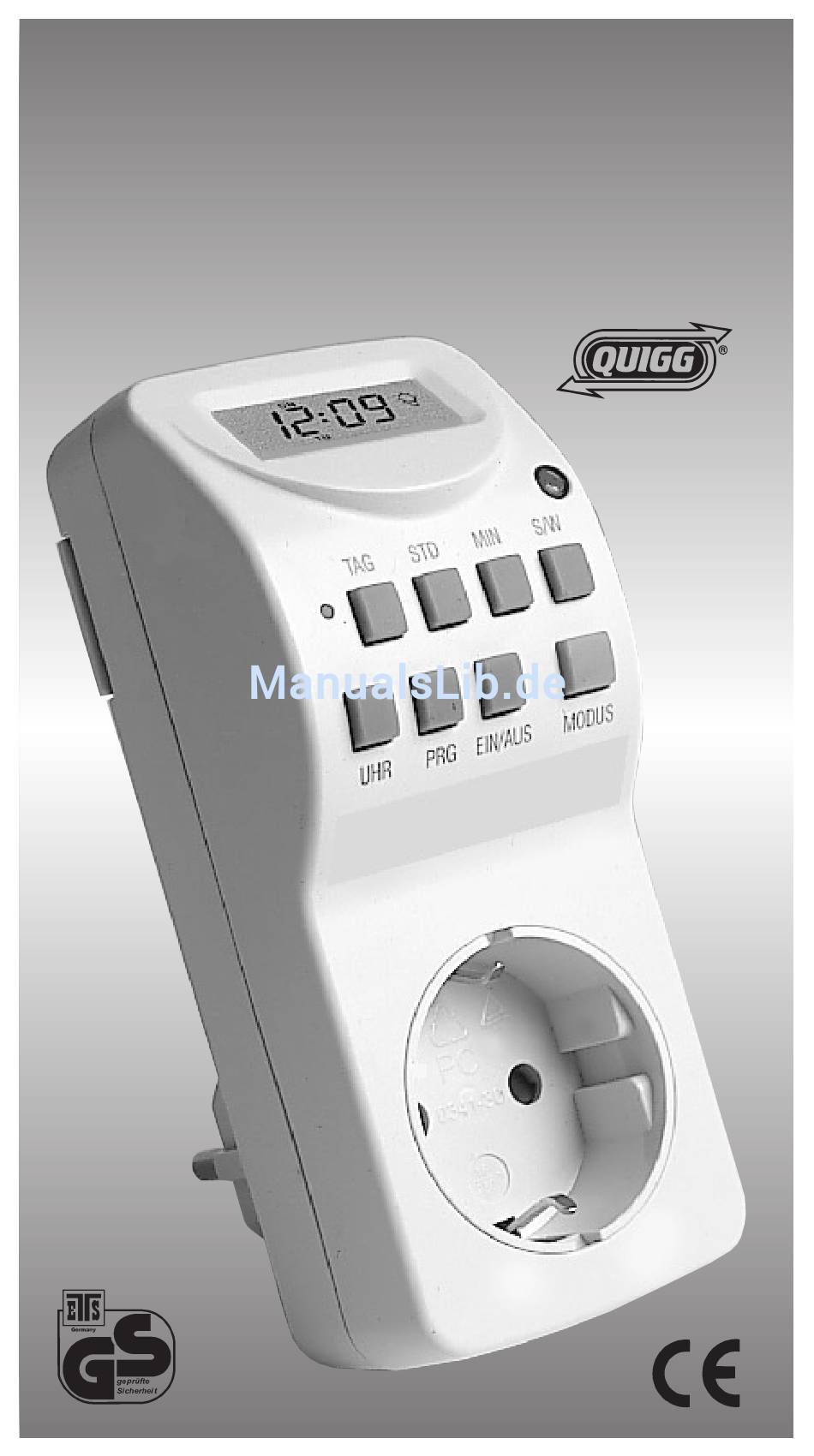

- Seite 3 1. DISPLAY 2. RÜCKSTELLTASTE 3. TAG 4. STUNDEN 5. MINUTEN 6. ROTE LED 7. UHR 8. PROGRAMM 9. EIN/AUS 10. S/W=SOMMER-/ 11. WINTERZEIT 12. MODUS 13. STECKDOSE (230 V/ 16 A) 230 V / 16 A) 14. KINDERSICHERUNG 10/11...
- Seite 4 Liebe Kundin, lieber Kunde, unsere Produkte unterliegen einer strengen Qualitäts- Endkontrolle. Sollte dieses Gerät wider Erwarten nicht einwandfrei funktionieren, wenden Sie sich bitte an die untenstehende Service-Niederlassung. Beachten Sie bitte folgendes: Die Garantiezeit beträgt 3 Jahre und beginnt am Tage des Kaufs.
-
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise – Sollten Sie Ihre Zeitschaltuhr als Einbruch- sicherung während Ihres Urlaubes an Licht oder Fernseher anschließen, so sind Sie VERPFLICHTET, Ihre Nachbarn hierüber zu informieren, damit es nicht wegen ver-meint- lichem Einbruch zu kostenpflichtigen Polizeieinsätzen kommt. – Lassen Sie niemals Kinder mit der Batterie spielen. - Seite 6 – Diese Zeitschaltuhr ist nur für den privaten Hausgebrauch geeignet (Allgemeiner Ver- schmutzungsgrad 2). – Geräte ohne Kabelverbindung, die mecha- nische Bewegungen ausführen, dürfen nicht direkt an die Zeitschaltuhr ange schlossen werden. Ebenfalls dürfen keine Geräte angeschlossen werden, deren unbe- aufsichtigtes Einschalten Brände oder andere Schäden verursachen kann (Toaster, Bügeleisen).
- Seite 7 Vor dem ersten Gebrauch Öffnen Sie zunächst das Batteriefach an der Rückseite der Zeitschalt- uhr. Legen Sie nun ge- mäß nebenstehender Zeichnung die Batterie polaritätsrichtig in das Batteriefach der Zeit- schaltuhr ein. Die Batterie dient zur Sicher- ung des Speichers bei eventuellem Stromausfall (Akkus sind hierfür nicht geeig-net, da deren...
- Seite 8 ACHTUNG: BEIM ENTFERNEN DER BATTERIE OHNE NETZANSCHLUSS DER ZEITSCHALT- UHR GEHEN DIE EINGEGEBENEN PRO- GRAMMIERUNGEN SOWIE DIE EINGESTELL- TE UHRZEIT VERLOREN! Einstellen der Uhrzeit Um die Uhrzeit Ihrer Zeitschaltuhr einzustel- len, müssen Sie diese zuerst mit Hilfe der Modus-Taste auf ON, OFF oder AUTO stellen. Bevor Sie mit der Einstellung beginnen, sollte die Uhr zunächst auf Sommer- oder Winterzeit eingestellt werden.
- Seite 9 Display – Montag – Dienstag – Mittwoch – Donnerstag – Freitag – Samstag – Sonntag PRG 8 – z.B. Programm Nummer 8 – Sommerzeit Anzeige – Gerät ist eingeschaltet – Gerät ist ausgeschaltet – Count-Down – Manuell AUS AUTO – Programme werden ausge- führt –...
- Seite 10 Anschließen der Zeitschaltuhr Schließen Sie die Zeitschaltuhr mit dem inte- grierten Stecker an eine normale Haushalts- steckdose mit 230 Volt an. Jetzt können Sie den Stecker des gewünschten Gerätes an die Steckdose der Zeitschaltuhr anschließen. Um mit der Ausführung der Programme zu begin- nen, stellen Sie bitte mit Hilfe der MODUS- Taste die Funktion der Zeitschaltuhr auf AUTO.
- Seite 11 Modusauswahl Die Count-Down-Funktion (Zz) Mit dieser Funktion können Sie Geräte nach einer bestimmten Zeit ein- bzw. ausschalten. Drücken Sie die MODUS-Taste sooft, bis das Symbol Z z und „02:59“ auf dem Display er- scheint. Jetzt können Sie zunächst auswählen, ob dasangeschlossene Gerät nach Ablauf der Zeit ein- oder ausgeschaltet werden soll.
- Seite 12 schaltet, und die von Ihnen eingegebenen Programme werden nicht ausgeführt. Die AUTO-Funktion Stellen Sie die Zeitschaltuhr mit Hilfe der MODUS-Taste auf die Position AUTO. Nun werden die von Ihnen eingegebenen Pro- gramme ausgeführt. Durch Drücken der EIN/AUS-Taste für 2 Sekunden können Sie jetzt trotzdem jederzeit das angeschlossene Gerät manuell ein- oder ausschalten.
- Seite 13 Programmierung Es stehen Ihnen insgesamt 20 Programm- plätze mit jeweils einer Ein- und Ausschaltzeit zur Verfügung. Möchten Sie, dass diese Programmierungen an jedem Wochentag ausgeführt werden, so ergeben sich 140 Schaltungen je Woche. Bedenken Sie bitte, dass die maximale Anzahl von 140 Schalt- ungen nur erreicht werden kann, wenn an jedem Wochentag die gleichen 20 Ein- bzw.
- Seite 14 haben, können Sie nun die Uhrzeit eingeben. Beachten Sie bitte, dass die Eingabe in 1- Minuten-Schritten erfolgt. Durch Drücken der STUNDEN-Taste wird die Stunde und durch die MINUTEN-Taste die Minute eingestellt, zu der das angeschlossene Gerät eingeschaltet werden soll. Sie haben hierbei auch die Möglichkeit, die aktuelle Uhrzeit in den Speicher zu überneh- men.
- Seite 15 Bedenken Sie bei Überschneidungen von Pro- grammen bitte, dass die erste Ausschaltzeit der Programme beachtet wird, z.B.: PRG 1, MONTAG (EIN) 10:00 UHR; (AUS) 15:00 UHR PRG 2, MONTAG (EIN) 12:00 UHR; (AUS) 12:15 UHR In diesem Fall wird das angeschlossene Gerät um 10:00 UHR eingeschaltet und um 12:15 UHR wieder ausgeschaltet.
-
Seite 16: Technische Daten
Technische Daten Modell: 9157 Netzspannung: 230 VAC ~ 50 Hz Schaltlast bei 230 VAC: 16(6)A/3.500 Watt Betriebstemperatur: 0 – 40°C Aufbewahrungs- temperatur: -20 – 60°C Betriebsspannung: 1,5 Volt Batterie: 1,5 Volt Microzelle (UM4/R03/AAA) Typ: Netzunter- brechnung: Mikro-Unterbrechung...
