Bedienungsanleitung

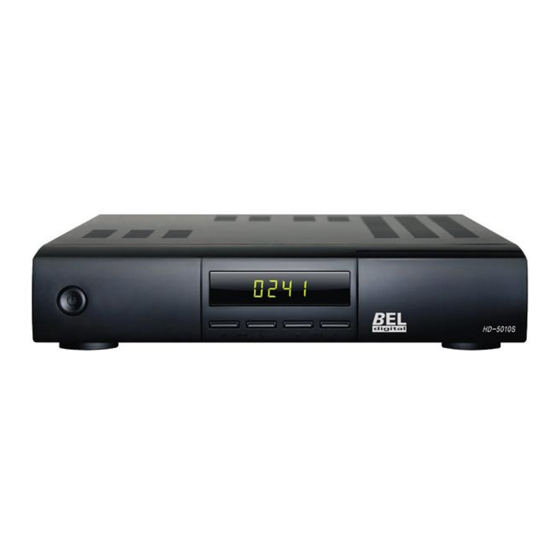

HD-5010S
HDTV Satelliten-Empfänger
PVR ready via USB

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BEL HD-5010S

  • Seite 1 Bedienungsanleitung HD-5010S HDTV Satelliten-Empfänger PVR ready via USB...

  • Seite 2: Sicherheitshinweise

    Kühlung des Geräts zu gewährleisten. Stellen Sie das Gerät nicht auf weiche Möbel oder Teppiche. Stellen Sie keine anderen Geräte auf dieses Gerät. ZUBEHÖR: Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an das Gerät an. Andernfalls kann es zu Gefahrensituationen oder zu Schäden am Gerät kommen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Ansicht Vorderseite ........................ 3 Ansicht Rückseite ........................4 Ansicht Fernbedienung ......................5-6 Erste Inbetriebnahme des Empfängers..................7-8 Bedienung Kanalumschaltung....................9 Lautstärkeregelung....................10 Programminformationen..................10 Elektronischer Programmführer EPG ..............11 Wahl der Tonspur ....................11 PVR-Funktionen....................12-15 Timeshift - zeitversetztes Fernsehen ..............16 Teletext und Untertitel..................

  • Seite 4: Bedienelemente Und Anschlüsse

    Bedienelemente und Anschlüsse Ansicht Vorderseite Standby-Taste: Zum Umschalten zwischen Betrieb und Standby Pfeiltasten rechts/links: Lautstärke-Regelung Pfeiltasten auf/ab: Programmumschaltung auf/ab Display: 4-stellige LED-Anzeige der Kanalnummer Klappe: Unter dieser Abdeckung befinden sich 1 Kartenleser und 2 CI-Steckplätze (siehe unten) CI-Steckplatz: In diesen Schacht können Sie Decoder, sogenanne CA-Module, zur Entschlüsselung codierter Programme stecken (Voraussetzung ist eine Empfangskarte des Programmbetreibers) Kartenleser: Ihr Empfänger verfügt über einen Multicrypt-Kartenleser zur...

  • Seite 5: Ansicht Rückseite

    Bedienelemente und Anschlüsse Ansicht Rückseite Eingang Tuner: F-Anschluss für das Koaxialkabel von der Satellitenantenne Loop: Ausgang des Satellitensignales (Antennensignal wird durchgeschleift) USB: USB 2.0-Anschluss für externe Speichermedien wie Festplatte oder Memorystick, für PVR-Funktionen wie Aufzeichnen und Abspielen von Fernsehprogrammen, Timeshift, Foto- und Musikplayer, Softwareupdate, Kanalprogrammierung .

  • Seite 6: Ansicht Fernbedienung

    Bedienelemente und Anschlüsse Ansicht Fernbedienung TV-Standby - Ein- und Ausschalten des Fernsehers STB-Standby - Ein- und Ausschalten des Empfängers 1...9: Zifferntasten für die Programmwahl oder Menüoptio- Aus- und Einschalten des Tones Text: Einschalten des OSD-Teletext Guide: Einblenden des Programmführers Fav: Aufruf der Favoriten-Programmlisten.
  • Seite 7 Bedienelemente und Anschlüsse Stopp-Taste - beendet die Wiedergabe oder Aufnahme und springt auf die aktuelle Zeit bei Timeshift Vorwärtsspulen, mehrmals drücken für verschiedene Geschwindigkeiten von 2-64 fach Startet eine Aufnahme (Record) Option: Ruft die Unterkanäle bei Multifeedprogrammen auf (z.B. Premiere Sport) Media: Ruft den Mediaplayer auf (Verwalten und Abspielen von Aufnahmen oder Fotos) Time Shift:...

  • Seite 8: Erste Inbetriebnahme Des Empfängers

    Inbetriebnahme Erste Inbetriebnahme des Empfängers Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird der Installationsassistent auto- matisch gestartet. Tipp: Das voreingestellte Passwort lautet 0000. Sollten Sie das Passwort vergessen haben, wen- den Sie sich bitte an Ihren Händler vor Ort. 1.
  • Seite 9 Inbetriebnahme • DiSEqC-Port: Steuerung der DiSEqC-Schalter via 1.0-Protokoll (Port 1-4) oder Toneburst, normalerweise ist Port 1 = Astra 19.2° und Port 2 = Hotbird 13° • 22kHz-Ton: sollte auf „AUTO“ stehen • Unicable: Wenn der Empfänger in einem SCR/ Unicable-System eingesetzt wird, können unter diesem Menüpunkt die notwendigen Parameter eingestellt werden.

  • Seite 10: Bedienung

    Bedienung Kanalumschaltung Die Programme können Sie auf verschiedene Arten umschalten: • mit den Tasten „CH -/+“ oder den Pfeiltasten auf/ab können Sie schrittweise durch die Kanalliste zappen • über die Zifferntasten „0...9“ können Sie die Kanalnummer direkt eingeben • drücken Sie die „OK“-Taste um die Kanalliste aufzurufen.

  • Seite 11: Lautstärkeregelung

    Bedienung Lautstärkeregelung Die Lautstärke lässt sich mit den Tasten „VOL -/+“ und den Pfeiltasten rechts/links regeln. Durch Drü- cken der Mute-Taste kann der Ton aus und wieder eingeschaltet werden. Der Ton lässt sich auch mit „VOL -/+“ oder den Pfeiltasten rechts/links wieder aktivieren. Programminformationen Beim Kanalwechsel oder durch Drücken der „Info“-Tasten wird der Infobalken eingeblendet.

  • Seite 12: Elektronischer Programmführer Epg

    Bedienung Elektronischer Programmführer EPG Der Programmführer zeigt nach Uhrzeit und Datum geordnet ausführliche Programminformationen zu jedem Kanal an. Die EPG-Informationen können von Provider zu Provider unterschiedlich sein. • der EPG wird mit der „Guide“-Taste aktiviert und durch nochmaliges Drücken der Taste „Guide“...

  • Seite 13: Pvr-Funktionen

    Bedienung PVR-Funktionen - der Empfänger als Festplattenrecorder Damit die PVR-Funktionen verfügbar sind, muss eine Festplatte eingebaut sein oder am USB-An- schluss eine externe Festplatte mit ausreichend Speicherplatz angeschlossen werden. Beachten Sie, dass eine Stunde in der Standardauflösung PAL ca. 1,5...3GB Speicherplatz benötigt. Eine Stunde HDTV, also das neue hochauflösende Fernsehen, benötigt ca.
  • Seite 14 Bedienung Timeraufzeichungen aus dem EPG: Sie können Timeraufzeichungen auch über den EPG planen. Gehen Sie dazu wie folgt vor: • starten Sie den EPG mit der „Guide“-Taste • wählen Sie die gewünschte Sendung mit Hilfe der Pfeiltasten aus • zum Setzen des Timers drücken Sie die grüne Farbtaste •...
  • Seite 15 Bedienung Abspielen - der Multimedia-Player Mit dem Multimedia-Player können Aufnahmen (Radio und TV), Fotos oder MP3-Musik abgespielt werden. Starten Sie den Multimedia-Player indem Sie die „Media“-Taste Ihrer Fernbedienung drücken. Die Wiedergabeliste wird auf dem Bildschirm angezeigt. Im linken Fenster werden die Mediadateien angezeigt, im rechten Fenster erhalten Sie detaillierte Informationen zur gewählten Datei.
  • Seite 16 Bedienung • mit den Nummertasten „0...9“ können Sie der Ziffer entsprechend Zeitsprünge machen, zum Beispiel 1=1 Minute, 5=5 Minuten oder 0=10 Minuten • mit den Tasten „Page auf/ab“ können 10%- Sprünge gemacht werden • mit den „CH -/+“ können Sie den Zeitbalken beliebig verschieben •...

  • Seite 17: Timeshift - Zeitversetztes Fernsehen

    Bedienung Timeshift - zeitversetztes Fernsehen Damit die Timeshift-Funktionen verfügbar sind, muss eine Festplatte eingebaut sein oder am USB- Anschluss eine externe Festplatte mit ausreichend Speicherplatz angeschlossen werden. Beachten Sie in diesem Zusammenhang auch die Menüpunkte unter „Multimedia -> PVR Einstel- lungen“, da diese wesentlichen Einfluss auf die Timeshift-Funktion haben.

  • Seite 18: Teletext Und Untertitel

    Bedienung Teletext und Untertitel Ihr Empfänger verfügt über einen leistungsfähigen, integrierten Teletext-Decoder (OSD-Teletext) mit Unterseitenspeicher. Um den Teletext zu aktiveren drücken Sie die „Text“-Taste auf der Fernbedienung. Die Bedienung des OSD-Teletextdecoders ist sehr einfach. Mit den Tasten „CH-/+“ oder den Pfeiltasten auf/ab kann im Teletext geblättert werden.

  • Seite 19: Pip - Bild In Bild

    Bedienung PIP - Bild in Bild Die „Bild in Bild“-Funktion aktivieren Sie durch Drücken der „PiP“-Taste. Im „Bild in Bild“-Mo- dus wird nun der derzeitig empfangene Kanal im PiP-Fenster dargestellt. Sie können jetzt den Kanal des Hauptbildschirms mit den numerischen Tasten „0...9“, mit den „CH-/+“-Tasten oder über die Kanalliste ändern.

  • Seite 20: Hauptmenü

    Hauptmenü Hauptmenü -> Installation Installation -> Tuner 1 -> Antenneneinstellungen Hier können Sie die Antennen und LNB-Einstel- lungen vornehmen, um später einen Kanalsuchlauf durchzuführen. Sollten die Einstellungen hier nicht korrekt sein, können Sie keinen Kanalsuchlauf durchführen und somit keine Programme emp- fangen.
  • Seite 21 Hauptmenü Installation -> Tuner 1 -> Motoreinstellungen DiSEqC-1.2: Zur Installation einer drehbaren Antenne mit einem DiSEqC-Motor führen Sie folgende Schritte aus: • wählen Sie mit den Pfeiltasten die Option DiSEqC 1.2 und drücken Sie „OK“. • wählen Sie mit Hilfe der Pfeiltasten die Option „Satellit“...
  • Seite 22 Hauptmenü Installation -> Tuner 1 -> Auto Scannen - automatischer Suchlauf Wählen Sie hier nun die Satelliten die Sie im Antenneneinstellungs Menü konfiguriert haben. Um den Kanalsuchlauf zu starten müssen Sie keine weiteren Informationen angeben. • wählen Sie mit den Pfeiltasten die Option „Autom.
  • Seite 23 Hauptmenü • drücken Sie „OK“ um den Suchlauf zu starten Wenn Sie den gesuchten Transponder nicht in der Liste finden, drücken Sie die rote Farbtaste einen neuen Trasponder zu erfassen. Installation -> Tuner 1 -> Blindscan Beim Blindscan wird der Satellit, unabhängig von der hinterlegten Kanal- und Transponderliste, abgesucht.

  • Seite 24: Systemeinstellungen

    Hauptmenü Hauptmenü -> Systemeinstellungen Systemeinstellungen -> Sprachauswahl Wählen Sie mit den Pfeiltasten den Menüpunkt „Systemeinstellungen -> Sprachauswahl“ und drücken Sie „OK“. In diesem Menü können Sie die bevorzugte Sprache für Menüführung, Audiospra- che, Teletextsprache, EPG-Sprache und Untertitel- sprache einstellen. Systemeinstellungen -> OSD-Einstellungen In diesem Menü...
  • Seite 25 Hauptmenü • HDMI-Signaltyp: hier können Sie zwischen RGB oder YPbPr (Component) wählen. Die ideale Einstellung ist von Ihrem Fernseher abhängig. • TV-Seitenverhältnis: wählen Sie zwischen 4:3, 16:9 oder Auto • STB-Seitenverhältnis: Hier stellen Sie das bevorzugte Bildformat ein. Sie haben die Wahl zwischen Voll, Letter Box, Pan &...
  • Seite 26 Hauptmenü Systemeinstellungen -> Allgemeine Einstellungen In diesem Menü können Sie allgemein gültige Einstellungen für den Receiver festlegen. • EPG Modus: Hier können Sie einstellen welche Ansicht beim Aufruf des EPG/Guide erscheint. Multi-Ansicht mit 7 Kanälen im EPG oder Einzelansicht für den Tagesüberblick des aktuell laufenden Senders.

  • Seite 27: Kanaleinstellungen

    Hauptmenü Hauptmenü -> Kanaleinstellungen Kanaleinstellungen -> Kanäle löschen In diesem Menü können Sie Fernseh- und Radioprogramme löschen. Gehen Sie wie folgt vor: • wählen Sie mit den Pfeiltasten den Kanal den Sie löschen wollen und markieren Sie diesen mit der „OK“-Taste. Markierte Kanäle werden mit einem Haken in der Kanalliste gekennzeichnet.
  • Seite 28 Hauptmenü Kanaleinstellungen -> Kanäle editieren In diesem Menüpunkt können Sie die TV- und Radio-Liste sowie die Favoritenlisten bearbeiten. • mit der „Fav“-Taste wählen Sie die zu bearbeitende Liste • mit der „OK“-Taste können Sie einen einzelnen Kanal markieren und an die gewünschte Stelle verschieben •...

  • Seite 29: Jugendschutz

    Hauptmenü Hauptmenü -> Jugendschutz Jugendschutz -> Kanal sperren Mit dieser Funktion können Sie bestimmte Kanäle sperren. Wenn gesperrte Kanäle angewählt wer- den, muss der PIN-Code eingegeben werden. Um Kanäle zu sperren gehen Sie wie folgt vor: • wählen Sie mit den Pfeiltasten die Option „Kanal sperren“...

  • Seite 30: Software Manager

    Hauptmenü Hauptmenü -> Software Manager Mit diesem Menüpunkt können Sie ihr System sichern, wiederherstellen. Folgende Funktionen stehen zur Verfügung: • Systemeinstellungen: Sie haben die Möglichkeit die persönlichen Einstellungen (Bildschirmauflösung, Zeiteinstellung . . .) zu sichern und bei Bedarf wieder herzustellen. Dazu müssen Sie ein Speichergerät (Stick oder Festplatte) am USB-Anschluss anschliessen.

  • Seite 31: Multimedia -> Pvr-Einstellungen

    Hauptmenü Multimedia -> PVR Einstellungen Unter diesem Menüpunkt können Sie die Funktionen des Festplattenrecorders (PVR) und der Timeshift-Funktion einstellen: • Laufzeit 1. Aufnahme: Hier sehen Sie die Rest- laufzeit der ersten Aufzeichnung. Sie können hier die Aufzeichnungsdauer nachträglich ändern. • Laufzeit 2. Aufnahme: Hier sehen Sie die Rest- laufzeit der zweiten Aufzeichnung.

  • Seite 32: Multimedia -> Player Einstellungen

    Hauptmenü Multimedia -> Player Einstellungen Hier stellen Sie Ihre Wunschparameter für den Mediaplayer ein: • Media Player Zeit: Legt die Einblendedauer der Mediaplayer-Einblendungen fest. • Automatisches Fortsetzen: Die Wiedergabe wird von der zuletzt gesehenen Position fortge- setzt. Falls hier „Aus“ eingestellt wird, fragt der Player jedes Mal ob die Wiedergabe von der zuletzt gesehenen Position oder von Anfang an erfolgen soll...

  • Seite 33: Conditional Access

    Hauptmenü Hauptmenü -> Conditional Access Ihr Empänger verfügt über zwei CIplus (Common Interface = allgemeine Schnittstellen nach PCMCIA- Standard) Steckplätze die alle Verschlüsslungs-Systeme wie Nagra, Irdeto, Viaccess, Cryptoworks, Conax und Mediaguard unterstützen. Das CIplus (oder CI+) ist eine Weiterentwicklung des CI- Standards und wird zum Beispiel von der Cablecom oder Sky in Deutschland eingesetzt.

  • Seite 34: Anhang

    Anhang Software-Update Um Ihren Empfänger mit der neusten Software zu aktualisieren, müssen Sie wie folgt vorgehen: • laden Sie die neuste Software für Ihren Empfänger via Internet von der Seite www.beldigital.ch auf Ihren PC • entpacken Sie die ZIP-Datei und kopieren Sie diese auf einen USB-Stick oder USB-Festplatte (die verwendeten Datenträger müssen mit dem Dateiformat FAT32 formatiert sein! Ist dies nicht der Fall, kann der BELdigital-Empfänger die Daten nicht lesen) •...

  • Seite 35: Fehlerbehebung

    Anhang Fehlerbehebung Bei einem Fehler sollten Sie anhand der folgenden Tipps zunächst selbst versuchen, das Problem zu beseitigen. Falls Sie den Fehler auf diese Weise nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst. Auf der Vorderseite erfolgt keine Anzeige •...
  • Seite 36 Anhang Die Fernbedienung funktioniert nicht • Um den Empfänger mit der Fernbedienung zu bedienen, sollte das vordere Ende der Fernbedienung direkt auf das Empfangsteil des Digital-Receivers gerichtet sein • Überprüfen Sie die Batterien der Fernbedienung • Kontrollieren Sie, ob der STB-Mode der Fernbedienung aktiviert ist •...

  • Seite 37: Glossar

    Anhang Glossar AC-3/Dolby Digital: AC-3 ist eine alternative Bezeichnung für Dolby Digital. BER - Bit Error Rate: Die Bitfehlerrate ist ein Kriterium für die Qualität eines digitalen Signals. Bei einer BER von 10-5 ist jedes 100’000 Bit fehlerhaft. Je weniger falsche Bits, desto besser die Signal- qualität.
  • Seite 38 Anhang HDTV: High Definition Television = hochauflösendes Fernsehen. Bis 5x mehr Bildpunkte als bei der PAL-Norm. LNB: Low-Noise-Blockdownconverter: In ihm befindet sich der Konverter, welcher die hohen Emp- fangsfrequenzen der Satellitensignale auf eine für den Empfänger geeignete Frequenz umsetzt und das Signal verstärkt.

  • Seite 39: Technische Daten

    Anhang Technische Daten Tuner Anzahl Tuner Eingangsfrequenz 950…2150MHz Antennenanschluss F-Typ, IEC 169-24, Female Symbolrate DVB-S2: 10...30Ms/s (QPSK), 10...31Ms/s (8PSK) 2-45Ms/s Demodulation QPSK, 8PSK FEC-Modus DVB-S2: Auto, 1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10 (8PSK ) DVB-S: Auto, 1/2, 2/3, 3/4, 5/6, 7/8 (QPSK) LNB-Steuerung Vertikal: 13,5VDC, Horizontal 18VDC, max.
  • Seite 40 Copyright © 2012 Belsat AG: Dieses Dokument darf ohne die vorherige schriftliche Zustimmung der Belsat AG nicht vervielfältigt, übersetzt oder anderweitig verwendet werden, weder ganz noch auszugsweise, ausgenommen der Inhaber der Urheberrechte willigt ein oder die Urheberrechtsgesetze lassen dies zu.
