Verwandte Anleitungen für Edimax SP-1101W
Inhaltszusammenfassung für Edimax SP-1101W
- Seite 1 SP-1101W/SP-2101W Quick Installation Guide 05-2014 / v1.0...
-
Seite 2: Produktinformationen

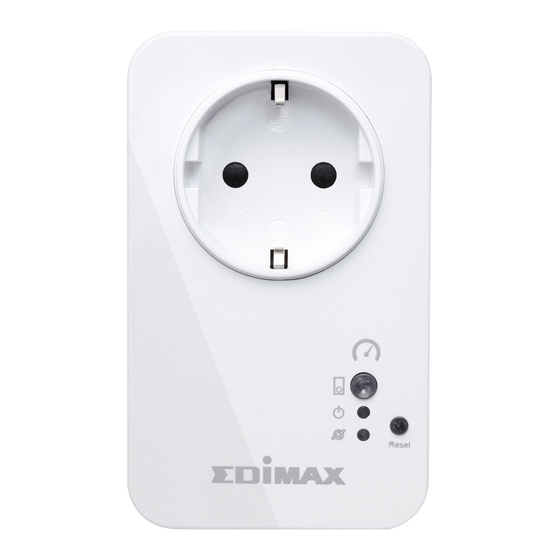

I. Produktinformationen I-1. Verpackungsinhalt Smart Plug-Schalter Schnellinstallationsanleitung CD mit Schnellinstallationsan leitung I-2. Vorderseite Schalterstatus-Taste & -LED Netz-LED Rücksetztaste Netzwerk-LED... - Seite 3 I-3. LED-Status Farbe Status Beschreibung Smart Plug-Netzsteckdose ist Schalterstatus eingeschaltet. Grün Smart Plug-Netzsteckdose ist ausgeschaltet. Power Smart Plug ist eingeschaltet. Grün Smart Plug ist ausgeschaltet. Schnell Smart Plug wird gestartet oder neu blinkend gestartet. Langsam Smart Plug ist im blinkend (1 x Installationsmodus und für das pro Sekunde) Setup bereit.
- Seite 4 I-5. Produkt-Aufkleber Der Produkt-Aufkleber, der sich an der Rückseite des Smart Plug-Schalters befindet, enthält die Werte der Eingangs-/Ausgangsleistung sowie das Standardkennwort Ihres Smart Plug. Aus Sicherheitsgründen sollten Sie das Kennwort ändern, wenn die Installation abgeschlossen ist. Das Kennwort wird benötigt, um mobil auf den Smart Plug-Schalter zugreifen zu können. I-6.
-
Seite 5: Hardwareinstallation
II. Hardwareinstallation Folgen Sie den nachstehenden Anweisungen, um sicherzustellen, dass Ihr Smart Plug richtig angeschlossen und für die Installation bereit ist. Wenn Sie mehrere Smart Plugs einrichten wollen, stecken Sie bitte jeweils nur einen Smart Plug ein und führen das Setup einzeln durch. -
Seite 6: Smart Plug Setup
III. Smart Plug Setup Um Ihren Smart Plug mit Hilfe der kostenlosen EdiPlug Smartphone-App einzurichten, laden Sie bitte die EdiPlug App herunter und folgen dann den Setup-Anweisungen für iOS oder Android. Nach der Einrichtung können Sie die EdiPlug App verwenden, um Ihren Smart Plug von jedem Smartphone mit Internet-Anschluss mobil ein- oder auszuschalten und um automatisierte Zeitplan und E-Mail-Benachrichtigungen einzustellen. - Seite 7 III-1. Befolgen Sie diese Anweisungen, um der EdiPlug App unter iOS einen neuen Smart Plug hinzuzufügen: Sie müssen sich im WLAN-Bereich des Smart Plug aufhalten. Wenn Sie mehrere Smart Plugs haben, stecken Sie bitte jeweils nur einen Smart Plug ein und führen das Setup einzeln durch. Suchen Sie nach einem WLAN-Netzwerk mit dem Namen “EdiPlug.Setup”...
- Seite 8 Geben Sie Ihr WLAN-Passwort ein und tippen Sie auf "OK", warten Sie dann etwas, bis der Plug neu gestartet wird. Der nächste Bildschirm zeigt an, dass das Setup abgeschlossen ist. Ihr Smart Plug wird jetzt im Hauptfenster von EdiPlug angezeigt. Tippen Sie auf den Schalter, um Ihren Smart Plug (und alle elektrischen Geräte, die daran angeschlossen sind) ein- oder auszuschalten.
- Seite 9 III-1-1. Name & Kennwort des Smart Plug ändern Wählen Sie im Hauptfenster von EdiPlug die Option “Edit” (Bearbeiten) und wählen Sie dann den Smart Plug aus, den Sie über die Liste bearbeiten wollen. Geben Sie einen neuen Namen und ein neues Kennwort für Ihren Smart Plug ein und tippen Sie dann auf “Back”...
- Seite 10 III-1-2. Dem Hauptfenster einen vorhandenen Smart Plug hinzufügen Klicken Sie im EdiPlug-Hauptfenster auf das Symbol “+” in der oberen rechten Ecke und wählen Sie aus der Liste einen Plug aus. Geben Sie Ihr Smart Plug-Passwort ein und tippen Sie auf "OK". Klicken Sie auf dem nächsten Bildschirm auf das Häkchensymbol bei dem Namen Ihres Smart Plugs, um den Vorgang abzuschließen.
- Seite 11 III-2. Android Befolgen Sie diese Anweisungen, um der EdiPlug App unter Android einen neuen Smart Plug hinzuzufügen: Sie müssen sich im WLAN-Bereich des Smart Plug aufhalten. Wenn Sie mehrere Smart Plugs haben, stecken Sie bitte jeweils nur einen Smart Plug ein und führen das Setup einzeln durch. Ö...
- Seite 12 Geben Sie Ihr WLAN-Passwort ein und tippen Sie auf "OK", warten Sie dann etwas, bis der Plug neu gestartet wird. Der nächste Bildschirm zeigt an, dass das Setup abgeschlossen ist. Klicken Sie auf "Weiter", dann wird Ihr Smart Plug jetzt im Hauptfenster von EdiPlug angezeigt.
- Seite 13 III-2-1. Name & Kennwort des Smart Plug ändern Wählen Sie im Hauptfenster von EdiPlug die Option “Edit” (Bearbeiten) und wählen Sie dann den Smart Plug aus, den Sie über die Liste bearbeiten wollen. Geben Sie einen neuen Namen und ein neues Kennwort für Ihren Smart Plug ein und tippen Sie auf “Back”...
- Seite 14 III-2-2. Dem Hauptfenster einen vorhandenen Smart Plug hinzufügen Klicken Sie im EdiPlug-Hauptfenster auf das Symbol “+” in der oberen rechten Ecke und wählen Sie aus der Liste einen Plug aus. Geben Sie Ihr Smart Plug-Passwort ein und tippen Sie auf "OK". Klicken Sie auf dem nächsten Bildschirm auf das Häkchensymbol bei dem Namen Ihres Smart Plugs, um den Vorgang abzuschließen.
