Arrow ELPHD104 Montageanleitung Seite 14

Schritt 2: Wandrahmen
Für diese Seite brauchen Sie:
SB
(MENGE: 2)
1

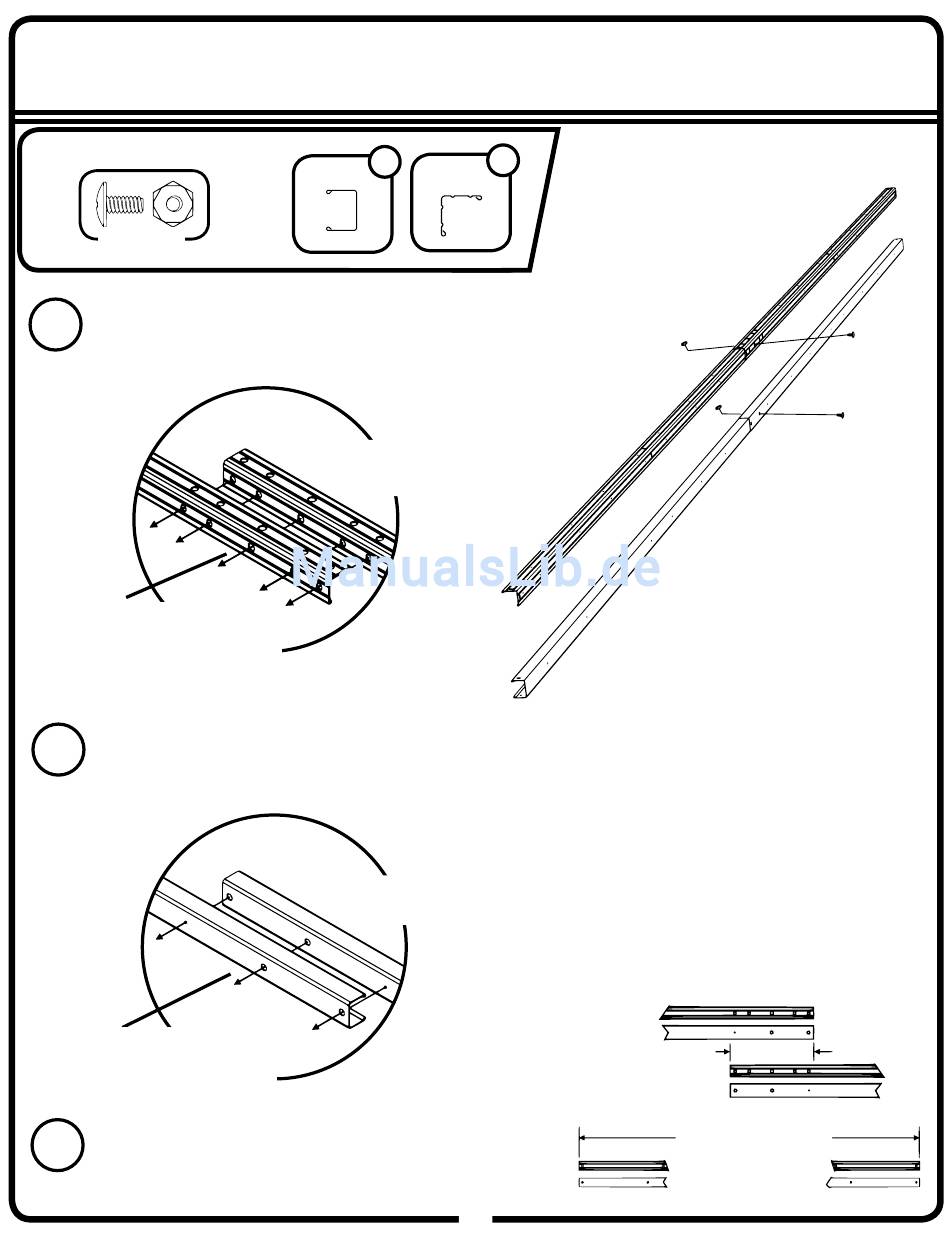

Legen Sie zwei (2) Rückwandwinkel wie gezeigt aufeinander,
sodass fünf (5) Löcher fl uchten. Stecken Sie eine (1) sandbeige
Maschinenschraube und Mutter durch das mittlere Loch.
Legen Sie das vormontierte Teil für Schritt 10 beiseite.
Maschinenschraube mit Mutter
nur durch das mittlere Loch
stecken.
2 Legen Sie zwei (2) Rückwandverstrebungen wie gezeigt
aufeinander, sodass drei (3) Löcher fl uchten. Stecken Sie
eine (1) sandbeige Maschinenschraube und Mutter durch
das mittlere Loch. Legen Sie das vormontierte Teil für Schritt
13 beiseite.
Maschinenschraube mit Mutter
nur durch das mittlere Loch
stecken.
3
Vergewissern Sie sich, dass diese Bauteile nach der
Vormontage jeweils 118 1/8" (300,0 cm) lang sind.
2
9917
5986
Teile so aufeinander
legen, dass fünf (5)
Löcher fl uchten.
9917
Teile so aufeinander
legen, dass drei (3)
Löcher fl uchten.
2
5986
5986
Überlappung
6 1/8" (15,6 cm)
14
5986
9917
118 1/8" (300,0 cm)
Länge nach Montage
GE-15W
9917
