Inhaltszusammenfassung für Mackie TH-12A

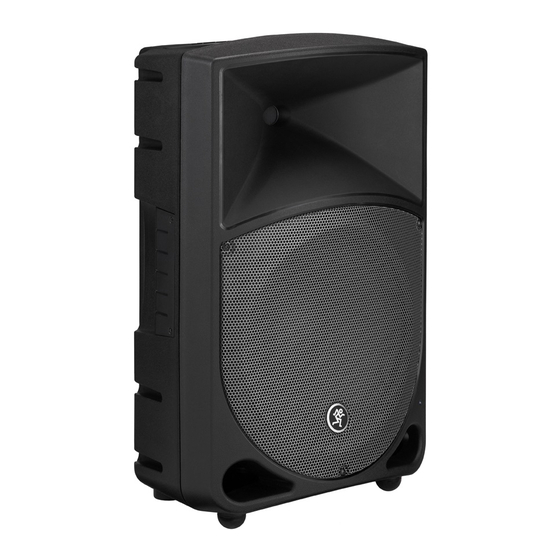

- Seite 1 TH-12A 2-Wege 12” - Aktivbox B e d i e n u n g s a n l e i t u n g...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE 20. H INWEIS: Dieses Gerät wurde getestet und entspricht den Einschränkungen 1. L esen Sie diese Anleitungen. für Class B Digitalgeräte, gemäß Part 15 der FCC Vorschriften. Diese 2. B ewahren Sie diese Anleitungen auf. Einschränkungen sollen angemessenen Schutz vor schädlichen Interferenzen 3. B eachten Sie alle Warnungen. bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt, ver- 4. B efolgen Sie alle Anleitungen. wendet und kann Rundfunkfrequenz-Energie ausstrahlen und kann, wenn 5. B etreiben Sie dieses Gerät nicht in der Nähe von Wasser. es nicht gemäß den Anleitungen installiert und betrieben wird, schädliche 6. V erwenden Sie zur Reinigung nur ein trockenes Tuch. Interferenzen bei der Rundfunkkommunikation erzeugen. Es gibt allerdings 7. B lockieren Sie keine Belüftungsöffnungen. Installieren Sie das Gerät keine Garantien, dass bei einer bestimmten Installation keine Interferen- entsprechend den Anleitungen des Herstellers. -
Seite 3: Inhaltsverzeichnis
TH-12A FREQUENZGANG ........14 TH-12A BLOCKSCHALTBILD ........15 EINGESCHRÄNKTE MACKIE-GARANTIE ....16 Bitte tragen Sie hier die Seriennummer Ihrer TH-12A ein (oder von beiden TH-12A, wenn Sie zwei besitzen). Das hilft Ihnen später bei der Abwicklung von Versicherungsfällen, beim technischen Support etc.:... -
Seite 4: Erste Schritte
Sie, dass laute Knackgeräusche beim Ausschalten an der Geräterückseite der TH-12A (XLR-Stecker). anderer Geräte verstärkt werden. Schalten Sie 2. Verbinden Sie das mitgelieferte Netzkabel mit die TH-12A beim Hochfahren des Systems als der Netzanschlussbuchse an der Rückseite der Letztes ein. Lautsprecherbox. Das andere Ende stecken Sie in eine korrekt angeschlossene Steckdose, •... -
Seite 5: Einführung
Einführung Mackies TH-12A Aktivbox liefert mit ihren hocheffizienten Class-D-Endstufen 400 Watt fühlbare Systemspitzenleistung in der Magengrube. Das heißt, mehr Leistung bei weniger Gewicht, perfekt, wenn es auf gute Transportierbarkeit ankommt. Der 12“-Präzisionslautsprecher und der 1“-Kompressionstreiber liefern drückenden Sound mit überragender Mittenübertragung, ideal für die Verstärkung von Stimme und Akustik-Veranstaltungen. -
Seite 6: Ein Mikrofon Und Die Thru-Buchse Verwenden
Mixer versorgen die Eingänge von TH-12A unter Verwendung der Thru-Buchse zwei Mackie TH-12A Aktivboxen. verbinden. Die Thru-Ausgänge der Boxen versorgen Stellen Sie sicher, dass keines der Mikrofone die Inputs der nächsten Mackie TH-12A auf einen Lautsprecher gerichtet ist. Es könnten Aktivboxen. sonst Rückkopplungen entstehen. -
Seite 7: Pa-System Mit Zwei Aktiv-Subwoofern
POWER (Mackie SRM1801) (Mackie SRM1801) Der linke und der rechte Line-Ausgang von einem Mixer versorgen die Eingänge von zwei Aktiv-Subwoofern. Die Hochpass-Line-Ausgänge der Subwoofer versorgen die Inputs der Mackie TH-12A Aktivboxen. PA-System mit einem Aktiv-Subwoofer WARNING: WARNING: SHOCK, DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR... -
Seite 8: Mackie Th-12A Features
Signal anliegt, das an der INPUT-Buchse den Standort Ihrer Boxen an die Raumumgebung angeschlossen ist. Benutzen Sie diese Buchse, wenn Sie anzugleichen. ein Eingangssignal zu mehreren TH-12A durchschleifen möchten. 1. INPUT 3. LEVEL An diese weibliche XLR-Buchse können Sie ein... -
Seite 9: Mid-Eq-Regler
+4 dBu-Signal ausgelegt, wenn der LEVEL-Regler in Mittelstellung (12 Uhr) ist. Dieser Regler reicht von 100 Hz bis 8 kHz und • Die TH-12A verkraftet bis zu +20 dBu am Eingang, bestimmt die Center-Frequenz des MID-EQ-Filters. wenn der LEVEL-Regler dementsprechend Das erlaubt es Ihnen, genau den Frequenzbereich heruntergedreht ist. -
Seite 10: Aufstellen
Box immer ausreichend Platz ist. Wir bekommen Sie bei Ihrem Mackie-Händler. empfehlen, beim Aufstellen der Box immer mindestens 16 cm Platz hinter der TH-12A zu lassen. Aufstellung • Wenn aus irgend einem Grund die Temperatur im Gehäuseinneren zu hoch wird, wird ein... -
Seite 11: Anhang A: Service-Informationen
Rückseite? Wenn nicht, probieren Sie ein anderes Signalkabel an den Boxen. Kommt nun aus der Netzkabel. Wenn ja, lesen Sie bitte bei „KEIN rechten Box nichts, liegt es nicht an den TH-12A. SOUND“ weiter. Es könnte an einem defekten Kabel liegen, oder es •... -
Seite 12: Anhang B: Verbindungen
Sie eine E-Mail an: euservice@loudtechinc. com. Brauchen Sie Hilfe mit ihrer Box? • Besuchen Sie www.mackie.com und klicken Sie auf Support. Dort finden Sie FAQs, Bedienungsanleitungen, Anhänge und andere Dokumente • Schreiben Sie ein Mail an euservice@loudtechinc.com • Rufen Sie uns unter der kostenfreien Service-Hotline 0800 18 22 577 an, und sprechen Sie mit einem... -
Seite 13: Anhang C: Technische Daten Der Th-12A
Anhang C: Technische Daten der TH-12A Akustische Eigenschaften Equalizer Frequenzgang (–10 dB): 57 Hz – 20 kHz Tiefen: ±15 dB @ 80 Hz, Shelving Mitten: ±15 dB, Bandpass, Frequenzgang (–3 dB): 70 Hz – 18.5 kHz durchstimmbar von Horizontaler Abstrahlwinkel: 90º... -
Seite 14: Th-12A Abmessungen Und Gewicht
TH-12A Abmessungen WEIGHT 25.5 lb 14.1 in / 11.6 kg 357 mm 23.5 in / 22.8 in / 6.3 in / 596 mm 579 mm 160 mm 6.0 in / 152 mm 20.6 in / 522 mm CONTOUR EQ 14.5 in / 12.4 in /... -
Seite 15: Th-12A Blockschaltbild
Materialien, Bauteile und Fertigungsmethoden zu optimieren, behalten wir uns das Recht zur Änderung dieser Spezifikationen jederzeit vor. „Mackie“ und die „Running Man“ – Figur sind Markenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Inhaber und hiermit anerkannt. Alle weiteren Markennamen sind Markenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Inhaber und hiermit anerkannt. -
Seite 16: Mackie Eingeschränkte Garantie
Kunden (im Anschluss „Kunde“, „Sie“ oder „Ihr“ genannt) zu und sind nicht auf Dritte übertragbar. Wenn Sie das Produkt außerhalb der EU erworben haben, finden Sie unter www.mackie.com/warranty die benötigten Kontaktinformationen und Garantiebestimmungen des zuständigen Vertriebes vor Ort. - Seite 17 16220 Wood-Red Road NE • Woodinville, WA 98072 • USA United States and Canada: 800.898.3211 Europe, Asia, Central and South America: 425.487.4333 Middle East and Africa: 31.20.654.4000 Fax: 425.487.4337 • www.mackie.com E-mail: sales@mackie.com...
