Fraron electronic BLG10M24V Bedienungsanleitung

Batterieladegerät für gel / agm und blei-säure batterien mit iuou- ladekennlinie
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

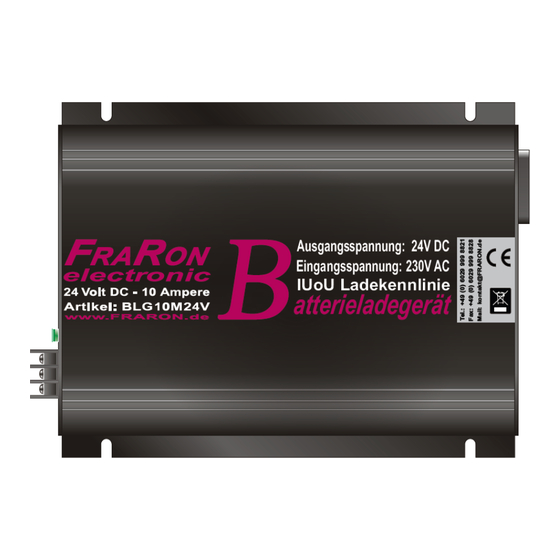

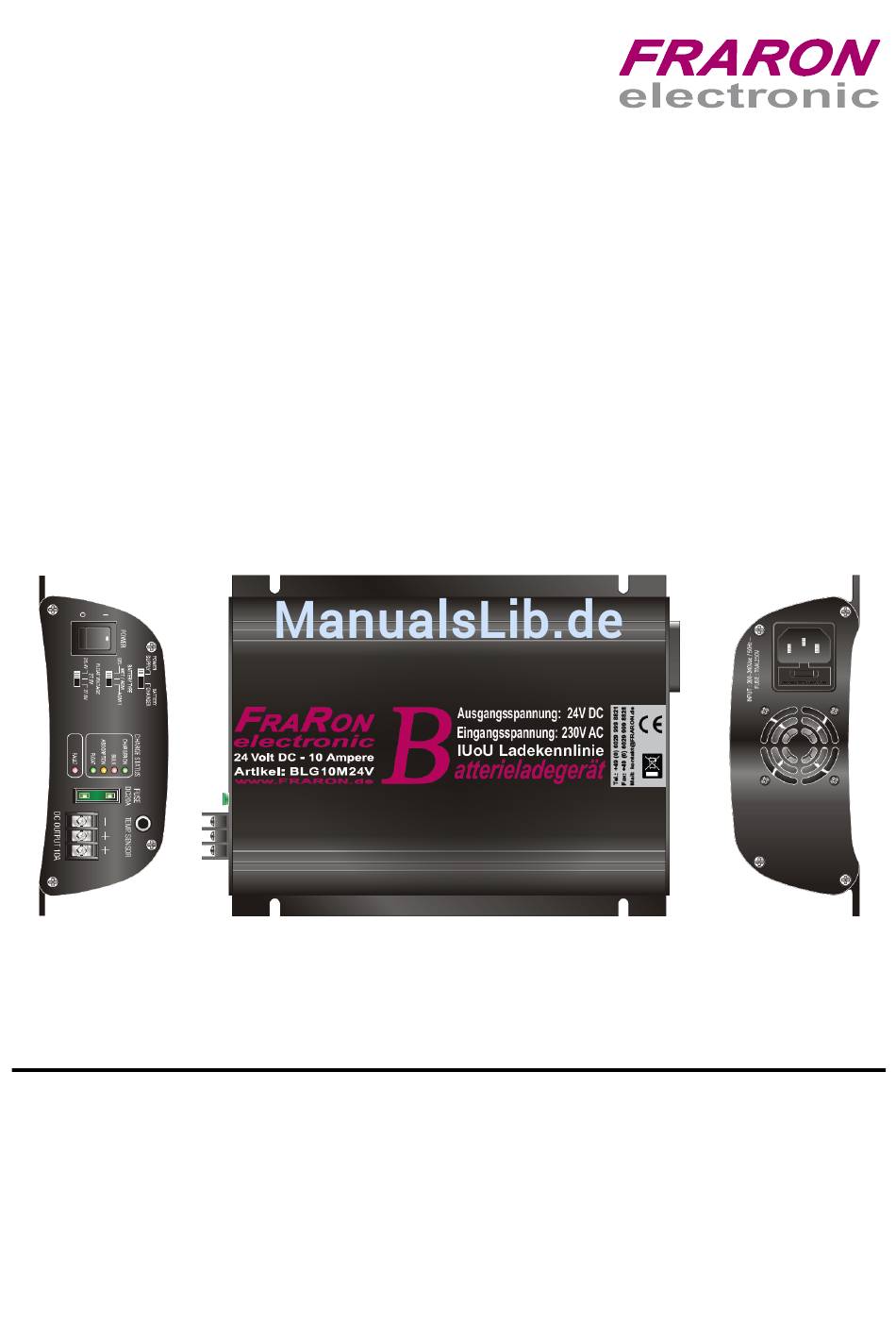

BLG10M24V
Batterieladegerät für GEL / AGM
und Blei-Säure Batterien mit
IUoU- Ladekennlinie
BEDIENUNGSANLEITUNG
FraRon electronic GmbH
Im Breitfeld 61-63
Telefon: +49 (0)6029 999 8821
63776 Moembris
Fax: +49 (0)6029 999 8828
Deutschland
e-mail: kontakt@fraron.de
Internet: http://www.fraron.de
Copyright © FraRon electronic GmbH 2014
09.04.2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fraron electronic BLG10M24V

Inhaltszusammenfassung für Fraron electronic BLG10M24V

  • Seite 1 Batterieladegerät für GEL / AGM und Blei-Säure Batterien mit IUoU- Ladekennlinie BEDIENUNGSANLEITUNG FraRon electronic GmbH Im Breitfeld 61-63 Telefon: +49 (0)6029 999 8821 63776 Moembris Fax: +49 (0)6029 999 8828 Deutschland e-mail: kontakt@fraron.de Internet: http://www.fraron.de Copyright © FraRon electronic GmbH 2014 09.04.2014...
  • Seite 2 Copyright © FraRon electronic GmbH 2014 09.04.2014...

  • Seite 3: Produktbeschreibung

    Produktbeschreibung Vielen Dank für den Kauf des FraRon ® Batterieladegerätes BLG10M24V. Dieses Batterieladegerät ist einsetzbar für verschiedenen Batterietypen wie GEL, Blei-Säure oder AGM. Die 3-stufige IUoU Ladekennlinie garantiert eine vollständige und schonende Ladung der Batterien. Es ist ein Automatikladegerät, welches permanent mit den Batterien verbunden bleiben kann.

  • Seite 4: Schalter Und Anzeigen

    Explosionsschutzhinweise: Diese Ausrüstung enthält Bestandteile, die Lichtbogen oder Funken produzieren können. Installieren Sie das Gerät nicht in Räumen mit brennbaren Flüssigkeiten oder Gasen bzw. in Umgebungen die funken- geschützte Ausrüstung erfordern. Dieses schließt auch Räume ein, in der benzinbetriebene Maschinerie, Kraftstofftanks oder Verbindungen, Befestigungen oder andere Anschlüsse zwischen Bestandteilen des Brennstoffsystems vorhanden sind.
  • Seite 5 4 Auswahl der Erhaltungsladespannung: Schiebeschalter zum Einstellen der Erhaltungsladespannung 26,4 / 27,0 / 27,6 Volt 5 Status LED Display: CHARGER ON LED Grün – 3stufen Lademodus Rot – Netzteilbetrieb BULK LED (Rot) Hauptladung mit max. Konstantstrom ABSORPTION LED (Orange) Nachladung mit max. Konstantspannung FLOAT LED (Grün) Erhaltungsladung mit der eingestellten Konstantspannung 6 Fehleranzeige (Rot):...

  • Seite 6: Installation

    Wichtiger Hinweis: Zur Sicherstellung einer ausreichenden Belüftung, verwenden Sie auf jedem Fall mitgelieferten Kunststofffüße Montage. Die Montagefüße müssen in die Befestigungslaschen Gerät eingeschoben werden und das Gerät mittels Schrauben angeschraubt werden. Abstand notwendig eine Überhitzung Gerätes damit verbundene Gefahren zu vermeiden. Voreinstellungen und Anforderungen Auswahl des Batterietyps: Schalterstellung zum Laden von versiegelten GEL-Batterien und für...

  • Seite 7: Stufen Iuou Ladung

    mechanische Beeinträchtigungen zu sichern. Dafür muss das Gerät mit 4 Schrauben auf einer dafür geeigneten Fläche befestigt werden. Stellen Sie – mittels des mitgelieferten Kabels (rotes Ladekabel) - eine Verbindung von der Plusanschlussklemme ( ) an der Frontseite des Gerätes (mittlere Klemme) zum Pluspol der Batterie her. Stellen Sie anschließend –...

  • Seite 8: Manuelle Entsulfatierungsladung

    der Ladestrom in der ersten Ladephase auf die Hälfte reduziert bis die Batteriespannung auf über 21V angestiegen ist. Danach wird der Ladestrom wieder auf das Maximum erhöht. Stufe 2 = Ausgleichladung: In der zweiten Ladephase (Uo-Phase) wird mit Konstantspannung geladen. Die ABSORPTION-LED leuchtet Orange.

  • Seite 9: Umschaltung Auf Netzteilbetrieb

    Der maximale Ladestrom wird aufgeteilt. Der Batteriebank mit dem niedrigsten Ladelevel wird in der Ladephase 1 (Hauptladung / BULK Charge) einen höherer Ladestrom zugeteilt bis sie den selben Ladelevel wie die andere Batteriebank erreicht hat. Nachdem beide Batteriebänke das Ende der Ladephase 1 erreicht und somit beide Batteriebänke einen Ladezustand von ca.

  • Seite 10: Wartung

    Trotzdem darf dieses Gerät nicht im Hausmüll entsorgt werden, da es wertvolle wieder verwendbare Materialien wie Aluminium, Kupfer etc. enthält. FraRon electronic hat bereits die fachgerechte Entsorgung für sie bezahlt. Sie können das Gerät am Ende der Laufzeit bei Ihrem zuständigen Wertstoffhof kostenlos abgeben und das Gerät wird fachgerecht recycelt.
  • Seite 11 Batterie wird nicht Alle Anzeige Schlechte Batterieverbindung, Überprüfen Sie den festen Sitz vollständig LED’s arbeiten falsch gewählter Batterietyp, aller Kabel bzw. den richtigen geladen normal Batteriekapazität zu groß, Querschnitt der Kabel. Prüfen zu hohe Umgebungstemperatur, Sie ob der richtige Batterietyp Batterie hat defekte Zelle oder ist gewählt ist.

  • Seite 12: Technische Daten

    Technische Daten Modell IUoU Batterieladegerät / 2 Bänke BLG10M24V GEL und geschlossene WET Batterien: 28,4V, Auswahl Absorptionsladespannung WET (offen) / AGM : 28.8V, AGM 1: 29,2V Auswahl Erhaltungsladespannung 26.4V 27,6V Umschaltung Batterieladegerät / Netzteilbetrieb Maximaler Ladestrom (Konstant) Empfohlene Batteriekapazität 25 - 100AH (abhängig vom Batterietyp)
