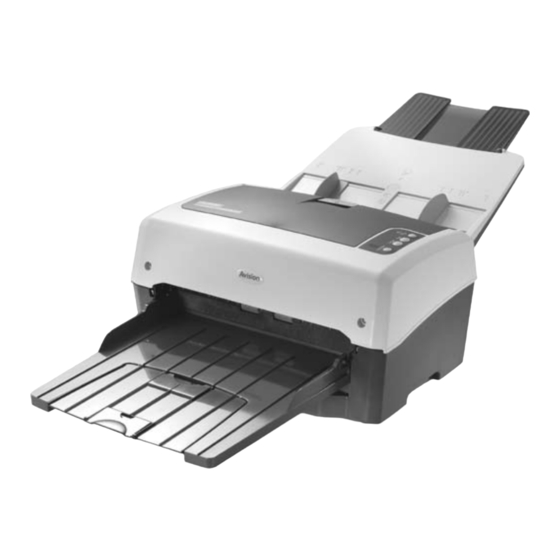

Avision FT-0807H Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Kurz-Betriebsanleitung
Regulatory model: FT-0807H
Avision Inc.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Avision FT-0807H

Inhaltszusammenfassung für Avision FT-0807H

  • Seite 1 Kurz-Betriebsanleitung Regulatory model: FT-0807H Avision Inc.
  • Seite 2 Weise ohne die vorherige schriftliche Genehmigung von Avision Inc. verboten. Eingescannte Materialien unterliegen vielleicht dem Schutz durch Staatsgesetze oder andere Kodizes. Der Kunde allein trägt die Verantwortung für den Umgang mit Scanvorlagen.
  • Seite 3 Kurz-Betriebsanleitung FCC-Erklärung (Federal Communications Commission) Abschnitt 15 Nach Prüfung des Produkts wurde festgestellt, dass es entsprechend Abschnitt 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse A entspricht. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) das Gerät muss alle Interferenzen aufnehmen können, auch solche, die einen unerwünschten Betrieb zur Folge haben.
  • Seite 4 Informationen darüber, wo Sie alte Elektrogeräte zum recyceln abgeben können, erhalten Sie bei den örtlichen Behorden, Wertstoffhöfen oder dort, wo Sie das Gerät erworben haben. Als ein Partner von ENERGY STAR® hat Avision Inc. das Produkt für konform mit den Energierichtlinien von ENERGY STAR® befunden.
  • Seite 5 Kurz-Betriebsanleitung System Voraussetzungen Windows IBM kompatibel PC 586, Pentium oder höher Microsoft Windows 98SE / Me / 2000 / XP USB-Anschluss (Hi-Speed nur mit USB 2.0 Karte) Mindestens 500 MB freier Festplattenspeicher Mindestens 256 MB RAM CD-ROM Laufwerk...

  • Seite 6: Inhaltsverzeichnis

    Inhalt Einführung ............... 1-1 Installation .............. 2-1 Installieren des Papiereinzugfachs....2-2 Installieren des Papierausgabefachs ....2-4 Installieren des Scanner-Treibers und der Anschlusskabel ........... 2-6 Der erste Scanvorgang ........3-1 Positionierung der Vorlage ......3-1 Prüfen der Scannerinstallation ...... 3-3 Ein Blick auf die Benutzeroberfläche ....3-7 Das Dialogfeld "Scanner-Eigenschaften"...
  • Seite 7 Kurz-Betriebsanleitung Verwenden der Tasten ........6-1 Installieren des Button Managers ....6-2 Vor dem Scannen die Tastenkonfiguration ..prüfen ............6-3 Mit einem Tastendruck scannen....6-5 Pflege des Scanner ..........7-1 Den ADF reinigen ........7-1 Reinigen des Glases ........7-3 Ersetzen des Unterlegblocks für den ....

  • Seite 8: Einführung

    Kurz-Betriebsanleitung 1. Einführung Dieser Scanner verfügt sowohl über einen integrierten Seiteneinzug auch einen Seiteneinzug, Vorderseite angebracht werden kann, so dass Sie schnell Ihre Papiervorlagen scannen und in ihre elektronischen Kopien umwandeln können. Lesen Sie bitte dieses Handbuch, bevor Sie den neuen Scanner installieren und in Betrieb nehmen.
  • Seite 9 Scanner Papierlade für automatischen Stapeleinzug Flachbett-Papierlade USB Kable Netzteil & Netzkabel Hinweis: Benutzen Sie ausschließlich den beigefügten AC-Adapter (HEG42-240200-7L by HITRON) Das dazugehörige Anschlusskabel wird während der nationalen Überprüfung bereitgestellt und geprüft. Wir empfehlen Ihnen, die Verpackung des Gerätes aufzuheben, falls Sie den Scanner zur Reparatur zurückgeben müssen.

  • Seite 10: Installation

    Kurz-Betriebsanleitung 2. Installation Allgemeine Hinweise Der Scanner darf nicht direktem Sonnenlicht ausgesetzt werden. Direktes Sonnenlicht oder starke Hitze können das Gerät beschädigen. Der Scanner darf nicht an einem feuchten oder staubigen Ort installiert werden. Schließen Sie den Scanner an eine geeignete Wechselstrom- steckdose.

  • Seite 11: Installieren Des Papiereinzugfachs

    Installieren des Papiereinzugfachs Ziehen Sie am ADF-Riegel, um die vordere Abdeckung zu öffnen. ADF-Riegel Vordere Abdeckung Halten Sie das Papiereinzugsfach schräg an das Gerät, und führen Sie den Stift rechts am Papiereinzugsfach in das entsprechende Loch am Scanner (siehe Abbildung). Rechte Seite der Papier-...
  • Seite 12 Kurz-Betriebsanleitung Drücken Sie den Stift an der anderen Seite des Papiereinzugsfachs mit dem linken Daumen leicht nach innen, und führen Sie ihn in das entsprechende Loch der Halterung am Scanner (siehe Abbildung). Stift nach innen drücken Loch Stift mit schräger Kante...

  • Seite 13: Installieren Des Papierausgabefachs

    Installieren des Papierausgabefachs Setzen Sie den kleineren Stift links am Papierausgabefach in entsprechende Loch vorne Scanner (siehe Abbildung). Papieraus- gabefach...
  • Seite 14 Kurz-Betriebsanleitung Drücken Sie den längeren Stift an der anderen Seite des Papierausgabefachs mit dem Daumen nach innen, und führen Sie den kleineren Stift in das entsprechende Loch am Scanner (siehe Abbildung). Auf den längeren Stift drücken Loch Kleinerer Stift...

  • Seite 15: Installieren Des Scanner-Treibers Und Der Anschlusskabel

    2.3 Installieren des Scanner-Treibers und der Anschlusskabel 2.3.1 Das Gerät einschalten Stecken Sie den kleinen Stecker des Netzteils in die Netzanschlussbuchse des Scanners. Stecken Sie den anderen Stecker in eine Steckdose. Netzkabel 2.3.2 Einschalten des Scanners Drücken Sie auf den Ein/Aus-Schalter (Power) am vorderen Bedienfeld.

  • Seite 16: Installieren Des Scanner-Treibers

    Kurz-Betriebsanleitung 2.3.3 Installieren des Scanner-Treibers * Damit der Computer den USB-Scanner erkennen kann, muss zuerst der Scanner-Treiber installiert und dann der Scanner an den Computer angeschlossen werden. 1. Legen Sie die mitgelieferte CD in Ihr CD-ROM Laufwerk. 2. Das Software Installations-Fenster erscheint. Falls nicht, starten Sie bitte setup.exe von der CD.
  • Seite 17 Text auf der Installationszeichnung: Install Button Manager: Wenn Sie die Tasten auf dem Scanner verwenden möchten, müssen Sie Button Manager installieren. Um sicherzustellen, dass Button Manager richtig funktioniert, müssen Sie ZUERST Button Manager und dann den Scanner- Treiber installieren. Installieren des Scanner-Drivers: Damit der Computer mit dem Scanner kommunizieren kann, muss der Scanner-Treiber installiert werden.

  • Seite 18: Entriegeln Des Scanners

    Kurz-Betriebsanleitung 2.3.4 Entriegeln des Scanners Stecken Sie das quadratische Ende des USB-Kabels in die USB-Buchse des Scanners. Stecken Sie das rechteckige Ende in die USB-Buchse des Computers. USB Kable Der Computer zeigt die Mitteilung Neue Harware gefunden an. (Windows 9X/Windows ME) Unter Windows 9x bzw.
  • Seite 19 Unter Windows XP klicken Sie auf Weiter um fortzufahren. In diesem Moment wird der Assistant für das “Suchen neuer Hardware” wieder angezeigt. Folgen Sie denselben Schritten, um die Installation abzuschließen. Wichtig! Bitte bei diesem Modell beachten. Ihr Computer wird zwei USB Geräte erkennen.

  • Seite 20: Der Erste Scanvorgang

    Kurz-Betriebsanleitung 3. Der erste Scanvorgang Positionierung der Vorlage 3.1.1 HINWEIS ZUM GEBRAUCH DES BLATTEINZUGS Folgende Fremdkörper können nicht im Papiereinzug zugeführt werden: * Papier mit Büroklammern und Heftklammern * Papier mit feuchter Tinte * Papier unterschiedlicher Stärke (Umschläge) * Papier mit Unebenheiten und Rissen * Butterpapier * Beschichtetes Papier * Kohlepapier...
  • Seite 21 3.1.2 Die Vorlage in die Papierlade für den automatischen Stapeleinzug einlegen Die Seiten lockern Der Scanner ist für Standardpapiergrößen vorgesehen. Um Papierstaus bei der Stapelverarbeitung zu vermeiden, sollten Sie die Seiten Vorlage vor dem Einlegen etwas lockern. Die Vorlage einlegen Legen Sie die Vorlage mit der beschrifteten Seite nach unten Papierlade.

  • Seite 22: Prüfen Der Scannerinstallation

    Kurz-Betriebsanleitung Prüfen der Scannerinstallation Um zu prüfen, ob der Scanner richtig installiert wurde, stellt Avision das sehr nützliche Tesptprogramm Avision Capture Tool zur Verfügung. Mit diesem Werkzeug können Sie einfache Scans ausführen und sich die aufgenommen Bilder ansehen. Zudem hilft es dabei, den Scan mit der angegebenen Geschwindigkeit auszuführen.
  • Seite 23 Seite Tatsächliche anpassen Größe Dateiformat Dateipfad Scannen Einrichten Speichern Wählen Sie aus dem Listenfeld Dateiformat das gewünschte Dateiformat aus. (Die Standardeinstellung ist BMP, Sie können auch TIFF, GIF und JPEG auswählen.) Geben Sie in das Feld Dateipfad den gewünschten Ordner- und Dateinamen ein.
  • Seite 24 Kurz-Betriebsanleitung Bild- auswahl- feld Wählen Sie aus dem Bildauswahlfeld den für das gescannte Bild gewünschten Bildtyp aus. (Die Standardeinstellung ist S/W). Wenn Sie einen Duplex-Scanner haben, wählen Sie Front (Vorderseite) und Rear (Rückseite), um beide Seiten des Dokuments zu scannen. Klicken Sie auf OK, um das Dialogfeld Scannereigenschaften zu schließen.
  • Seite 25 ) oder mit seiner tatsächlichen Größe (100%) ( anzeigen lassen. Die Schaltflächen finden Sie im rechten Bereich der Ansicht-Werkzeugleiste. 12. Klicken Sie auf die Taste Schließen oder aus dem Menü Datei die Option Beenden, um das Avision Capture Tool zu beenden.

  • Seite 26: Ein Blick Auf Die Benutzeroberfläche

    Kurz-Betriebsanleitung Ein Blick auf die Benutzeroberfläche 1. Register- Wahl: Bild, Kompression, Optionen Blindfarbenunterdrückung, Papier, Optionen, Einstellungen, Informationen. 2. Bildtyp Wählen Sie einen Bildtyp und die Seite des Dokuments, die Sie scannen wollen. 3. Helligkeit: Regeln Sie den Helligkeitswert zwischen – 100 und +100.

  • Seite 27: Das Dialogfeld "Scanner-Eigenschaften

    Kurz-Betriebsanleitung Das Dialogfeld "Scanner- Eigenschaften" Im Dialogfeld "Scanner-Eigenschaften" können Sie die Einstellungen des Scanners konfigurieren. Es besteht aus mehreren Registerkarten, die in diesem Kapitel im Einzelnen beschrieben werden. Das Dialogfeld "Scanner-Eigenschaften"...

  • Seite 28: Die Tasten Im Dialogfeld "Scanner-Eigenschaften

    Die Tasten im Dialogfeld "Scanner-Eigenschaften " Die Tasten im Dialogfeld "Scanner-Eigenschaften" Taste Beschreibung Standardwert Wenn Sie auf die Taste Standardwerte klicken, werden in jeder Registerkarte jeweils die Standardeinstellungen angezeigt. Scannen Wenn Sie alle Scan-Einstellungen vorgenommen haben, klicken Sie auf die Taste Scannen, um den Scanvorgang zu starten.
  • Seite 29 Kurz-Betriebsanleitung In der folgenden Tabelle werden die Standardeinstellungen aufgeführt: Registerkarte Standardeinstellungen Bild Bild: S&W vorn Binarisierung: Dynamische Schwelle Auflösung: 200 dpi Umkehren: Schwarz auf Weiß Scanquelle: Automatischer Einzelblatteinzug Schwelle: Keine Helligkeit: Keine Kontrast: Kein Komprimierung Keine Farbunterdrückun Keine Papier Zuschneiden: Automatisch Automatische Ausrichtung: Ja Ausrichtung: Hochformat Overscan: 0,00...

  • Seite 30: Die Registerkarte "Bild

    Die Registerkarte "Bild" Auf der Registerkarte "Bild" können Sie die Vorderseite und/oder die Rückseite des Dokuments wählen, die Art des Bilds festlegen und verschiedene Grundeinstellungen für den Scanvorgang festlegen. Abgesehen von der Auflösung können Sie für die Vorderseite und die Rückseite unterschiedliche Scaneinstellungen festlegen.
  • Seite 31 Kurz-Betriebsanleitung 4.2.1 Das Auswahlfeld "Bild" Im Auswahlfeld Bild können Sie für die Vorder- und Rückseite des Dokuments einen Bildtyp wählen. Wenn Sie beide Seiten eines Farbdokuments scannen möchten, müssen Sie sowohl Farbe vorn und Farbe hinten wählen. Beachten Sie, dass die verfügbaren Optionen auch vom Scannertyp abhängen.
  • Seite 32 Beispiel 2: Scannen eines zweiseitigen Farbdokuments, eine Seite in schwarz-weiß (Blau unterdrücken: Schwelle: 10, Hintergrund: 79), die andere in Farbe Seiten-/ Rückseite Vorderseite Bildauswahl Bildtyp Beschreibung Farbe Wählen Sie die Option "Farbe", wenn das Dokument als Farbdokument gescannt werd soll. Grau Wählen Sie die Option "Grau", wenn das Dokument aus Grautönen besteht.

  • Seite 33: Weitere Bildoptionen

    Kurz-Betriebsanleitung 4.2.2 Weitere Bildoptionen Binarisierun Bei diesem Vorgang werden Grauton- und Farbbilder in Zweitonbilder umgewandelt. Es gibt verschiedene Verfahren, um diese Umwandlung durchzuführen. Zwei der Optionen sind Dynamische Schwelle und Feste Verarbeitung. Dynamische Schwelle: Wenn Sie die Dynamische Schwelle wählen, ermittelt der Scanner für jedes Dokument den optimalen Schwellenwert, bei dem die beste Bildqualität erzeugt werden kann.
  • Seite 34 Schwelle Mit dieser Funktion wird ein Grautonbild in ein Zweitonbild umgewandelt. Der Wert reicht von 0 bis 255. Ein niedriger Schwellenwert erzeugt ein helleres Bild und kann dazu verwendet werden, Hintergründe und schwach sichtbare, nicht benötigte Bilddaten zu unterdrücken. Ein hoher Schwellenwert erzeugt ein dunkleres Bild und kann dazu verwendet werden, um sehr blasse Bilder aufzuwerten.
  • Seite 35 Kurz-Betriebsanleitung Hier können Sie die Helligkeit eines Helligkeit Dokuments einstellen. Je höher der Wert, um so heller das Bild. Verschieben Sie den Regler nach links oder rechts, um die Helligkeit zu erhöhen oder verringern. Der Bereich reicht von –100 bis +100. Hier wird der Unterschied zwischen der Kontrast hellsten und der dunkelsten Stelle eines...
  • Seite 36 Auflösung Bei einer gut eingestellten Auflösung wird ein Bild sehr detailliert gescannt. Die Auflösung wird in Punkten pro Zoll (dots per inch = dpi) angegeben. Bei einer hohen dpi-Zahl sind Auflösung und Bilddatei groß. Beachten Sie, dass sich die Scandauer bei größeren Auflösungen verlängert und auch die Dateigröße wächst.
  • Seite 37 Kurz-Betriebsanleitung Umkehren Mit dieser Funktion werden die Helligkeit und die Farben eines Bilds umgekehrt. Die Standardeinstellung ist Schwarz auf weißem Hintergrund. Bei "Umkehren" ist die Einstellung Weiß auf schwarzem Hintergrund. Bei Farbbildern wird jedes Pixel in seine Komplementärfarbe umbewandelt. Schwarz auf Weiß Weiß...
  • Seite 38 Scanquell Auswahlmöglichkeiten: Automatischer Einzelblatteinzug: Zum Scannen mehrerer Seiten. Flachbett: Zum Scannen einzelner Seiten, z.B. Zeitungsausschnitte oder geknittertes Papier. Flachbett (Buch): Zum Scannen von Seiten aus einem Buch. Automatisch: Der Scanner stellt die Scanquelle automatisch ein. Wenn Sie die Option Automatisch einstellen und sich ein Dokument sowohl im automatischen Einzelblatteinzug (ADF) als auch auf dem Flachbett befindet, wählt der Scanner...
  • Seite 39 Kurz-Betriebsanleitung Farbregulierung Regulierung der Farbqualität des Bilds, so dass sie nahezu der des Original-Bilds entspricht. Bei dieser Funktion regulieren Standardparameter die Farbeinstellung des Bilds. Normal Nach der Farbangleichung Farbregulierung Regulierung der Farbqualität des Bilds, so dass sie nahezu der des Original-Bilds entspricht. Bei dieser Funktion regulieren Standardparameter die Farbeinstellung des Bilds.

  • Seite 40: Scannen Von Farbdokumenten

    4.2.3 Scannen von Farbdokumenten Wenn Sie Farbdokumente scannen, sind die folgenden Optionen verfügbar: Helligkeit Kontrast Auflösung Umkehren 4-14...

  • Seite 41: Scannen Von Graustufendokumenten

    Kurz-Betriebsanleitung 4.2.4 Scannen von Graustufendokumenten Wenn Sie Graustufendokumente scannen, sind die folgenden Optionen verfügbar: Helligkeit Kontrast Auflösung Umkehren 4.2.5 Scannen von Schwarz-Weiß-Dokumenten Wenn Sie Schwarz-Weiß-Dokumente scannen, sind die folgenden Optionen verfügbar: Binarisierung (Dynamische Schwelle) Auflösung Umkehren Oder Binarisierung (Feste Verarbeitung) Schwelle Helligkeit Auflösung...

  • Seite 42: Bearbeiten Von Profilen

    4.2.6 Bearbeiten von Profilen Im Dialogfeld Scanner-Eigenschaften können Sie häufig verwendete Scan-Einstellungen ändern und in Profilen speichern. Diese Profile können geändert werden, indem Sie sie umbenennen oder löschen. So fügen Sie ein neues Profil hinzu 1. Legen Sie die Einstellungen fest. (Sie können z. B. die Auflösung, den Bildtyp, das Schneideverfahren oder die Scangröße ändern.) 2.
  • Seite 43 Kurz-Betriebsanleitung So laden Sie ein Profil Wählen Sie aus dem Dialogfeld Bild aus dem Listenfeld “Profile” ein Profil aus. Das entsprechende Profil wird sofort geladen und im Dialogfeld Scanner-Eigenschaften angezeigt. So löschen Sie ein Profil Klicken Sie im Dialogfeld Bild auf “Profile”, um das Dialogfeld Profil bearbeiten aufzurufen.
  • Seite 44 So benennen Sie ein Profil um Klicken Sie im Dialogfeld Bild auf “Profile”, um das Dialogfeld Profil bearbeiten aufzurufen. Wählen Sie aus dem Listenfeld das Profil aus, das umbenannt werden soll, und klicken Sie auf die Schaltfläche Umbenennen. Geben Sie den neuen Namen für das Profil ein. Wählen Sie zum Löschen die Option “Ja”...

  • Seite 45: Die Registerkarte "Komprimierung

    Kurz-Betriebsanleitung Die Registerkarte "Komprimierung" Auf der Registerkarte "Komprimierung" können Sie die Komprimierung und den Komprimierungsgrad festlegen. Zweitonbilder werden normalerweise mit dem CCITT-Standard, auch Gruppe 4 (G4) genannt, komprimiert. Farb- und Graustufenbilder werden gewöhnlich mit der JPEG-Technologie komprimiert. Verschieben Sie den Regler JPEG-Qualität nach rechts oder links, um den Komprimierungsgrad zu erhöhen oder verringern.
  • Seite 46 Das Dialogfeld "Komprimierung" 4-20...

  • Seite 47: Die Registerkarte "Farbunterdrückung

    Kurz-Betriebsanleitung Die Registerkarte "Farbunterdrückung" 4.4.1 Einstellen der Farbunterdrückung In der Registerkarte "Farbunterdrückung" können Sie entweder das Rot, Grün oder Blau aus dem gescannten Bild entfernen. Wenn Ihr Bild ein rotes Wasserzeichen oder einen roten Hintergrund hat, wählen Sie den Kanal R (Rot). Dadurch werden alle roten Wasserzeichen und Hintergrundfarben entfernt.

  • Seite 48: Weitere Farbunterdrückungsoptionen

    4.4.2 Weitere Farbunterdrückungsoptionen Bei Erweiterte Verarbeitung gibt es zwei weitere Optionen, die Sie für das gescannte Bild einstellen können. Filterschwelle Mit diesem Wert wird die Farbe festgelegt, die unterdrückt werden soll. Bei einem geringen Wert wird ein größerer Anteil der ausgewählten Farbe unterdrückt, bei einem höheren Wert wird ein geringerer Anteil dieser Farbe unterdrückt.
  • Seite 49 Kurz-Betriebsanleitung Blau entfernen, Schwelle: 20, Hintergrund: 255 Blau entfernen, Schwelle: 20, Hintergrundebene: 210 4-23...

  • Seite 50: Die Registerkarte "Papier

    Die Registerkarte "Papier" Auf der Registerkarte "Papier" können Sie Werte für die Bildausgabe festlegen (Zuschneiden, Scanbereich, OverScan, Mehrseiteneinzug-Erkennung). Das Dialogfeld "Papier" 4-24...
  • Seite 51 Kurz-Betriebsanleitung 4.5.1 "Zuschneiden" Mit der Funktion "Zuschneiden" können Sie einen Teilbereich des zu scannenden Dokuments einlesen. Optionen: Automatisch, Transportgesichert, Erkennung des Seitenendes. Option Beschreibung Automatisc Hier wird das Zuschneidefenster automatisch den verschiedenen Dokumentgrößen angepasst. Verwenden Sie diese Option, wenn Sie eine größere Anzahl von Dokumenten unterschiedlicher Größe scannen möchten.
  • Seite 52 Wenn Sie die Option Transportgesichert verwenden, sind die folgenden Einstellungen verfügbar. X-Offset — Der Abstand vom linken Ende des Scanners zum linken Ende des Scanbereichs. Y-Offset — Der Abstand vom oberen Ende des Dokuments zum oberen Ende des Scanbereichs. Breite — Die Breite des Scanbereichs. Länge —...
  • Seite 53 Kurz-Betriebsanleitung Beispiel: Legen Sie den Scanbereich fest (x-Offset: 2,25 Zoll; y-Offset: 1,13 Zoll) Scanbereich Anzeigefenster Nach Anwendung der Option Original Transportgesichert Der neu festgelegte Scanbereich 4-27...
  • Seite 54 4.5.2 Weitere Einstelloptionen in der Registerkarte "Papier" Automatische Ausrichtung Mit dieser Option können Sie ein Dokument automatisch ausrichten. Hinweis: Wenn der Winkel zu groß ist, ist es möglich, dass ein Teil des Bilds abgeschnitten wird. Scanbereich Wählen Sie aus der Drop-down-Liste das gewünschte Papierformat aus.
  • Seite 55 Kurz-Betriebsanleitung Wählen Sie “ Unbekannte Länge ” , wenn Sie ein einseitiges Dokument mit unbekannter Länge haben. Wählen Sie “ Länge eingeben” , um die Länge und Breite der Dokumente oder die gewünschte Scangröße für die Dokumente einzugeben. Diese Funktion ist nützlich, wenn Sie mehrere Dokumente derselben Größe haben oder wenn die Dokumente mit derselben Scangröße gescannt werden sollen.
  • Seite 56 Überlängenerkennung Bei der Überlängenerkennung können Sie die Länge der Dokumente vorgeben. Dieser Wert gibt die Länge an, die über den Scanbereich hinaus geht. Im Anzeigefenster wird die Größe des Dokuments bei Veränderung des Werts angezeigt. Der Wert 0 steht für keine Überlängenerkennung. Die Funktion Überlängenerkennung ist dann zu empfehlen, wenn Sie Dokumente derselben Größe mit dem automatischen Seiteneinzug scannen.
  • Seite 57 Kurz-Betriebsanleitung Beispiel: Überlängenerkennung: Die eingestellte Überlängenerkennung beträgt 2,02 Zoll 2.02” 4-31...
  • Seite 58 Ultrasonic Erkennung: Ultrasonic Erkennung ermöglicht es Ihnen, durch Erkennung der Papierdicke zwischen den Dokumenten, überlappende. Bei der Erkennung des Mehrseiteneinzugs sind drei Optionen verfügbar. Stop Scanning after Multi-Feed (Scan bei Mehrfacheinzug stoppen) Wenn Sie diese Option wählen, wird bei Erkennung eines Mehrfacheinzugs der Papiereinzug gestoppt, und auf dem Bildschirm erscheint die folgende Meldung.
  • Seite 59 Kurz-Betriebsanleitung Alarmton bei Mehrfacheinzug Wenn eine WAVE-Datei hinzugefügt wird, ertönt bei Erkennung eines Mehrfacheinzugs ein Alarmton. Die Warnmeldung wird nicht angezeigt. Wenn die Option “Stop Scanning after Multi-Feed” (Scan bei Mehrfacheinzug stoppen) gewählt wird, stoppt der Scanner den Papiereinzug. Wenn die Option “Stop Scanning after Multi-Feed” (Scan bei Mehrfacheinzug stoppen) nicht gewählt wird, fährt der Scanner bis zum Ende des Dokuments fort.
  • Seite 60 Hinzufügen eines Tonsignals: 1. Klicken Sie auf die Taste Durchsuchen, die sich rechts neben dem Lautsprechersymbol befindet. Das Dialogfeld Öffnen erscheint. 2. Wählen Sie eine Wave-Datei aus. 3. Klicken Sie auf die Taste Öffnen. Die Wave-Datei wird hinzugefügt. Einheiten Hier wird das primäre System für die Einheiten eingestellt. Zoll, Millimeter und Pixel.

  • Seite 61: Relativ Zu Dokument

    Kurz-Betriebsanleitung 4.5.3 Relativ zu Dokument Relativ zu Dokument: (für mehrere Dokumente derselben Größe) Mit dieser Option können Sie verschiedene Bereiche der Dokumente ausschneiden und diese Bilder in Schwarzweiß, Grau oder Farbe zu scannen. Es gibt z. B. Anwendungen, bei denen ein Teil eines Dokuments in Farbe und der Rest in Schwarzweiß...
  • Seite 62 Klicken Sie auf die Registerkarte Preview (Vorschau), um das Vorschaufenster aufzurufen. Auf dem Bildschirm erscheint ein rechteckiger schwarzer Kasten , der die maximale Scangröße anzeigt, die Sie gerade festgelegt haben. Ausgewähltes Bild- Bild auswahl- fenster Rechteckiger schwarzer Kasten Klicken Sie auf die Schaltfläche Preview (Vorschau), um das gesamte Bild mit geringer Auflösung anzuzeigen, damit Sie den relativen Scanbereich korrekt festlegen können.
  • Seite 63 Kurz-Betriebsanleitung Kreuz Relativer Bereich Wählen Sie im Bildauswahlfenster die Option B&W image (Schwarzweißbild), um das ganze Dokument zu scannen. Klicken Sie auf die Schaltfläche Scan (Scannen), um das Dokument mit zwei Bildtypen und Scangrößen zu scannen. (Das Ergebnis sehen Sie unten.) Gesamtes Dokument in Schwarzweiß...

  • Seite 64: Die Schaltfläche "Vorschau

    Die Schaltfläche "Vorschau" Wenn Sie auf die Schaltfläche Vorschau klicken, können Sie sich vor dem endgültigen Scan eine Vorschau (einen Scan mit geringer Auflösung) davon ansehen. Anhand dieses Vorschaubilds können Sie den Scanbereich genau festlegen. Diesen können Sie entweder aus dem Listenfeld “Scan Area” (Scanbereich) auswählen, oder Sie legen ihn fest, indem Sie den Cursor auf das Anzeigefenster setzen und ihn diagonal darüber ziehen.

  • Seite 65: Die Registerkarte "Optionen

    Kurz-Betriebsanleitung Die Registerkarte "Optionen" Auf der Registerkarte "Optionen" können Sie die folgenden zusätzlichen Einstellungen für die Bildverarbeitung vornehmen. Das Dialogfeld "Optionen" 4-39...
  • Seite 66 Seitenausrichtung Mit dieser Funktion haben Sie die Möglichkeit die Ausrichtung doppelseitiger Vorlagen festzulegen. Wenn Sie die Option “Umklappen” wählen, wird das Bild auf der Rückseite um 180° gedreht. Diese Funktion wird für doppelseitig im Hochkantformat bedruckte Vorlagen (höher als breit) verwendet, die aber im Querformat in den Scanner eingeführt werden (breiter als hoch) und umgekehrt.
  • Seite 67 Kurz-Betriebsanleitung Bild drehen Wählen Sie aus der Drop-down-Liste den Drehwinkel aus, um den das gescannte Bild gedreht werden soll. Auswahlmöglichkeiten: Keine, 90° (im Uhrzeigersinn), 90° (entgegen dem Uhrzeigersinn), 180°. Original 90° (im Uhrzeigersinn) 180° 90° (entgegen Uhrzeigersinn Leere Seite Markieren Sie diese Option, wenn Sie entfernen die leere Seite entfernen möchten, und verschieben Sie den Regler nach...
  • Seite 68 Rand Markieren Sie die Option Weiß oder Schwarz, füllen wenn Sie um das gescannte Bild herum einen weißen oder schwarzen Rand hinzufügen möchten. Geben Sie einen Wert von 0 bis 5 mm ein. Die Standardeinstellung ist 0. Original Rand füllen: 5 mm (Schwarz) Bild- Markieren Sie die Option Spiegeln, wenn Sie die...
  • Seite 69 Kurz-Betriebsanleitung Hintergrund Mit dieser Option können Sie den einstellen Hintergrund einstellen. Auswahlmöglichkeiten: Weißer Hintergrund, schwarzer Hintergrund. *Diese Option ist bei einigen Scannertypen verfügbar, kann jedoch nur für die erste Seite im ADF (automatischen Einzelblatteinzug) angewendet werden. Für die Rückseite kann nur ein weißer Hintergrund verwendet werden.

  • Seite 70: Die Registerkarte "Einstellungen

    Die Registerkarte "Einstellungen" In der Registerkarte "Einstellungen" können Sie die folgenden Einstellungen festlegen: Das Dialogfeld "Einstellungen" Energieeins Markieren Sie die Option tellungen Energiesparfunktion aktivieren und verschieben Sie den Regler nach rechts, um festzulegen, nach Ablauf welcher Zeit nach der letzten Aktion die Energiesparfunktion gestartet werden soll.
  • Seite 71 Kurz-Betriebsanleitung Warnmeldung Markieren Sie diese Option, um anzeigen Warnmeldungen wie “ADF-Pad-Zähler überschreitet 50.000 Scans (die Anzahl hängt vom Scannertyp ab). Setzen Sie das ADF-Pad zurück und setzen Sie den ADF-Zähler zurück” anzeigen zu lassen. Barcode Testen Sie diese Option zur Erkennung Erkennung und Wiedererkennung von Barcodes in Ihren Dokumenten.

  • Seite 72: Die Registerkarte "Informationen

    Die Registerkarte "Informationen" In der Registerkarte "Informationen" werden die folgenden System- und Scannerinformationen angezeigt. Das Dialogfeld "Informationen" Die Taste "Bericht": Wenn beim Scannen eine Fehlermeldung angezeigt wird, klicken Sie auf die Taste "Bericht". Es wird eine Datei mit dem Namen report.txt (C:\AVxxx) erzeugt.
  • Seite 73 Kurz-Betriebsanleitung Die Taste "Pad-Zähler zurücksetzen"」： Wenn Sie ca. 50.000 Seiten (die Anzahl hängt vom Scannertyp ab) durch den Einzelblatteinzug (ADF) gescannt haben, ist das ADF-Pad mit großer Wahrscheinlichkeit abgenutzt, was zu Problemen bei der Dokumentenzuführung führen kann. In diesem Fall sollten Sie das ADF-Pad durch ein neues ersetzen. (Eine Anleitung dazu finden Sie im Benutzerhandbuch.) Wenden Sie sich für die Bestellung des ADF-Pads an einen Fachhändler.

  • Seite 74: Umgang Mit Der Isis-Schnittstelle

    Kurz-Betriebsanleitung 5. Umgang mit der ISIS- Schnittstelle Der ISIS-Treiber-Betrieb entspricht dem von TWAIN. Jede Funktion des ISIS-Schnittstellenbildschirms wird in Folge kurz erläutert: Modus: Wahl eines Scanmodus, inklusive S/W, grau, Farboptionen. Farbmischung: 5 Halbtonlevel verfügbar, kann deaktiviert werden. Auflösung: Wahl der gewünschten Auflösung. Papergröße: Wahl der gewünschten Papiergröße.

  • Seite 75: Verwenden Der Tasten

    Kurz-Betriebsanleitung 6. Verwenden der Tasten Das folgende Bild zeigt die 4 Tasten und 1 Funktionsanzeige des Scanners. Ein/Aus-Schalter Abbruchstaste Scantaste Funktionsanzeige Funktionsauswa hlanzeige...

  • Seite 76: Installieren Des Button Managers

    Installieren des Button Managers Wenn Sie die Tasten des Scanners benutzen möchten, müssen Sie den Button Manager installieren. Damit der Button Manager einwandfrei funktionieren kann, müssen Sie ZUERST den Button Manager und dann erst den Scanner-Treiber installieren. Die Installation des Button Managers ist sehr einfach. Legen Sie die mitgelieferte CD in das CD-ROM-Laufwerk ein und führen Sie für die Installation die Anweisungen auf dem Bildschirm aus.

  • Seite 77: Vor Dem Scannen Die Tastenkonfiguration

    Kurz-Betriebsanleitung Vor dem Scannen die Tastenkonfiguration prüfen Wenn der Button Manager und der Scannertreiber erfolgreich auf dem Computer installiert wurden, erscheint in der Taskleiste in der rechten unteren Ecke des Computerbildschirms das Tastenfeld. Scannermodell Funktionssymbole (Die angezeigten Symbole hängen vom Scannertyp ab.) Tasten- symbol...
  • Seite 78 Zum Wählen der Optionen oder Einstellung Tasten- anklicken nummer und - name Scan- einstellun- gen der gewählten Taste. Zielanwendung (die Anwendung, die nach dem Dateiformat Scanvorgang geöffnet wird) gescannten Bilds (Die verfügbaren Optionen hängen vom Scannertyp ab.) Die Standardeinstellung wird hervorgehoben dargestellt. Hier können das Dateiformat, die Zielanwendung und andere Scaneinstellungen geändert werden.

  • Seite 79: Mit Einem Tastendruck Scannen

    Kurz-Betriebsanleitung Mit einem Tastendruck scannen Stellen Sie die Seitenführungen auf die Papierbreite ein und legen Sie die Vorlage mit der bedruckten Seite nach oben in den automatischen Seiteneinzug ein. Prüfen Sie auf der LED-Anzeige, ob die richtigen Scaneinstellungen und das gewünschte Programm festgelegt sind.

  • Seite 80: Pflege Des Scanner

    Kurz-Betriebsanleitung 7. Pflege des Scanner 7.1 Den ADF reinigen Ihr Scanner wurde so gebaut, daß er keiner Wartung bedarf. Um beste Bildqualität und Leistung zu gewährleisten, sollte er jedoch gelegentlich gereinigt werden. Im Laufe der Zeit sammeln sich Tintenreste, Tonerpartikel oder Papierstaub auf dem Separierung Pad den Einzugsrollen an.
  • Seite 81 ADF-Riegel Vordere Abdeckung Glas und weißer Bereich ADF-Pad- Modul ADF-Pad ADF-Walze...

  • Seite 82: Reinigen Des Glases

    Kurz-Betriebsanleitung Reinigen des Glases Drücken Sie auf die Papierstautaste. Öffnen Sie die Frontklappe nach links. Befeuchten Sie ein sauberes, fusselfreies Tuch mit etwas Isopropylalkohol (95%). Wischen Sie mit dem Wattestäbchen von einer Seite zur anderen über das Glas und den weißen Bereich, um den Staub oder Schmutz zu entfernen (siehe Abbildung).

  • Seite 83: Papiereinzug

    7.3 Ersetzen des Unterlegblocks für den Papiereinzug Nach ungefähr 100,000 Seiten kann es vorkommen, daß die Feder des Unterlegblocks im Papiereinzug versagt und es zu Problemen beim Papiervorschub kommt. In diesem Fall sollten Sie den Unterlegblock durch einen neuen ersetzen. Wenden Sie sich zum Bestellen des Moduls an den Händler, und folgen Sie dann den nachstehenden Anweisungen: Herausnehmen der ADF-Einheit...

  • Seite 84: Troubleshooting

    Troubleshooting Papierstau im ADF Gehen Sie bei einem Papierstau folgendermaßen vor: Betätigen Sie die Taste an der linken Vorderseite des Scanners. Der ADF-Deckel entriegelt sich. Klappen Sie den ADF-Deckel in Pfeilrichtung B ganz auf. Ziehen Sie das Papier vorsichtig aus dem ADF-Gerät heraus.

  • Seite 85: Fragen Und Antworten

    8.2 Fragen und Antworten Frage: Was muß ich bei einem Papierstau tun? Antwort 1) Vorderklappe öffnen. 2) Papier sorgfältig entfernen. 3) Vorderklappe schließen. Frage: Mehrere Blätter auf einmal werden eingezogen. Antwort 1) Vorderklappe öffnen. 2) Übrige Blätter entfernen. 3) Vorderklappe schließen. 4) Papierkanten glätten.

  • Seite 86: Technischer Service

    Kurz-Betriebsanleitung 8.3 Technischer Service Technischer Kundendienst für Avision-Scanner wird vom Avision Technical Assistance Center (ATAC) bereitgestellt. Bevor Sie sich ans ATAC wenden, notieren Sie sich folgende Daten: * Seriennummer und Revisionsnummer des Scanners (auf der Unterseite des Geräts); * Hardwarekonfiguration (z.B., Prozessor, RAM, Festplattenspeicherplatz, etwaige Steckkarten...) ;...

  • Seite 87: Technische Daten

    Kurz-Betriebsanleitung Technische Daten Technische Änderungen vorbehalten. Model No.： FT-0807H Scanner Typ: Farbe in 1 Durchlauf Optische Auflösung: 600 dpi * 1200 dpi Scan-Modus: Liniengrafik Graustufe Farbe ADF-Aufnahmekapazität 100 Seiten für das Scannen Min. Dokumentengröße: 3.5" x 2" (ADF) für das Scannen Schnittstelle: USB 2.0...
