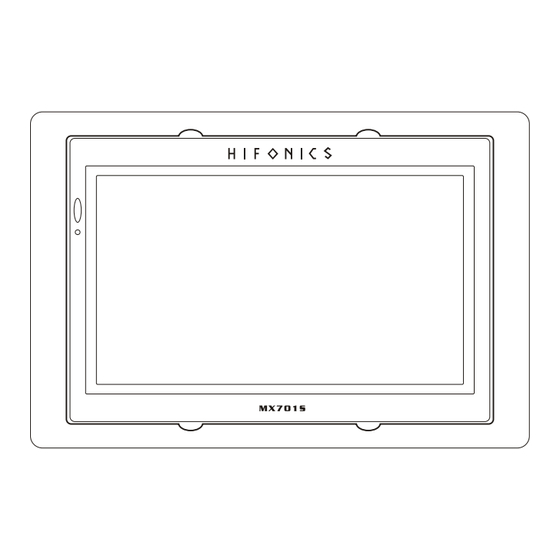

- Seite 1 7" (17,8 cm) TFT/LCD 16:9 Car Monitor POWER VISION Bedienungsanleitung · Owner's Manual...
- Seite 2 Inhaltsverzeichnis Sicherheitshinweise Anschluss-Diagramm Installation Basisfunktionen: Monitor & Fernbedienung Basisfunktionen: OSD Menü Fehlerbehebung OWNER'S MANUAL in english on Page 9 MODE D'EMPLOI en français www.audiodesign.de/french Technische Daten 7” (17,8 cm) TFT/LCD 16:9 Auto Monitor Installation freistehend oder in Kopfstütze Auflösung 1400 x 234 px Auflösung RGB 480 x 234 px Kontrast Verhältnis 300:1 Lumineszenz 350cd/m2...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie vorliegende Bedienungsanleitung gut durch, bevor Sie das Gerät installieren und benutzen. Behalten Sie die Bedienungs- anleitung für eine etwaige spätere Benutzung. VERKEHR Der Fahrer sollte das Gerät während der Fahrt nicht bedienen, bzw. bildgebende Medien abspielen, die den Fahrer vom Verkehrsgeschehen ablenken könnten. EINBAUORT Alle TV-Einbauten im Auto müssen so erfolgen, dass sie sich außerhalb des Sicht- feldes des Fahrers befinden. - Seite 4 Anchluss-Diagramm Cinch gelb Video Signal 1 VIDEO POWER VISION MX320 ADAPTOR POWER INPUT DC 12 V · FUSE 2A Cinch gelb Video Signal 2 Cinch gelb Optionaler Monitor 2 Monitor 1 HINWEIS: Bitte achten Sie beim Anschließen der einzelnen Komponenten auf korrekte Polung der Kabel, bzw.
-
Seite 5: Methode 1: Installation Mit Standfuß
Installation Methode 1: Installation mit Standfuß Ziehen Sie nun die Rändel- Befestigen Sie zunächst Entfernen Sie vorsichtig den schraube (C) des Standfußes den Standfuss an einer Einbauramen des Monitors. fest, nach dem Sie die geeigneten Stelle, z.B. Schieben Sie dann den gewünschte Position des auf dem Armaturenbrett Monitor an der Einschub-... -
Seite 6: Basisfunktionen
Basis-Funktionen Monitor 1. Infrarot-Sensor für Fernbedienung 2. Operationsanzeige Fernbedienung 1. Ein- und Ausschalter 2. Schaltet zwischen Video Eingangssignal 1 oder 2 um 3. Helligkeit 4. Farbe 5. Kontrast 6. Aktiviert das Picture Preset Menü 7. Bild spiegeln oder drehen... - Seite 7 Basis-Funktionen Picture Preset Menü Über die Taste “ “ an der Fernbedienung gelangen Sie in das Menü für die voreingestellten Bildschirm- Einstellungen. Durch mehrfaches Drücken dieser Taste können Sie zwischen folgenden Presets wählen: STANDARD: Neutrale Helligkeit und normaler Kontrast. SOFT: Abgedunkelt mit warmen Farben VIVID: Mittlere Helligkeit und Kontrast...
- Seite 8 Fehlerbehebung STROMVERSORGUNG FŸr den Betrieb des Produkts ist eine 12 Volt-Stromversorgung mit negativem Masse-Anschluss vorgesehen. Falscher Anschluss oder nicht ausreichende Stromversorgung kann die Funktionalität erheblich beeinträchtigen. REPARATUREN Nehmen Sie selbst keine Reparaturen vor, sondern lassen Sie das Gerät nur von fachkundigen Technikern oder geschultem Personal einbauen und reparieren.
- Seite 9 Table of Content Saftey Advice Wiring Diagram Installation Basic Functions: Monitor & Remote Basic Functions: OSD Menu Trouble Shooting Specifications 7” (17,8 cm) TFT/LCD 16:9 Car Monitor Stand-alone or Headrest Installation Resolution 1400 x 234 px Resolution RGB 480 x 234 px Contrast Ratio 300:1 Brightness 350cd/m2 Viewing Angle Vertical 160°, Horizontal 160°...
-
Seite 10: Safety Advice
Safety Advice Before you start with the installion, Please read this Operation Manual carefully . Keep this Operation Manual for later use. TRAFFIC The Driver should never operate these products while the vehicle is in motion! Installation of all TV monitors must be out of the driver`s field of vision. BUILD-IN POSITION Installation of all TV monitors must be out of the driver`s field of vision. -
Seite 11: Wiring Diagram
Wiring Diagram RCA yellow Video Signal 1 VIDEO POWER VISION MX320 ADAPTOR POWER INPUT DC 12 V · FUSE 2A RCA yellow Video Signal 2 RCA yellow Optional Monitor 2 Monitor 1 CAUTION: Please observe the right polarity of the connections and the right colours of the RCA-Plugs. -
Seite 12: Method 2: Installation In Headrest
Installation Method 1: Installation with Stand Adduct the knurled head screw Mount at first the stand at At first remove carefully the (C) of the stand, after you have an appropriate position. mounting frame of the found the right position by f.i. -
Seite 13: Basic Functions
Basic Functions Monitor 1. Infrared-Sensor for Remote 2. Operation LED Remote Control 1. Power on/off Selector for Video Input-Signal 1 or 2 3. Brightness 4. Color 5. Contrast Activates Picture Preset Menu Display Overturn... - Seite 14 Basic Functions Picture Preset Menu With the button “ “ on the remote you activate the Picture Preset Menu. By pushing this button you can choose between the following Picture-Preset-Settings: STANDARD: Normal brightness and contrast. SOFT: Darker and warmer colors. VIVID: Mid brightness and contrast.
- Seite 15 Trouble Shooting POWER This product is designed for operation with a 12 Volt DC, negative ground vehicle. Too low voltage or wrong polarity may cause malfunctions. SERVICE Do not try and service these products yourself, seek only a qualified service center or factory service center. DAMAGES Be careful not to drop or apply undue pressure to the frontpanel of your video monitor.
