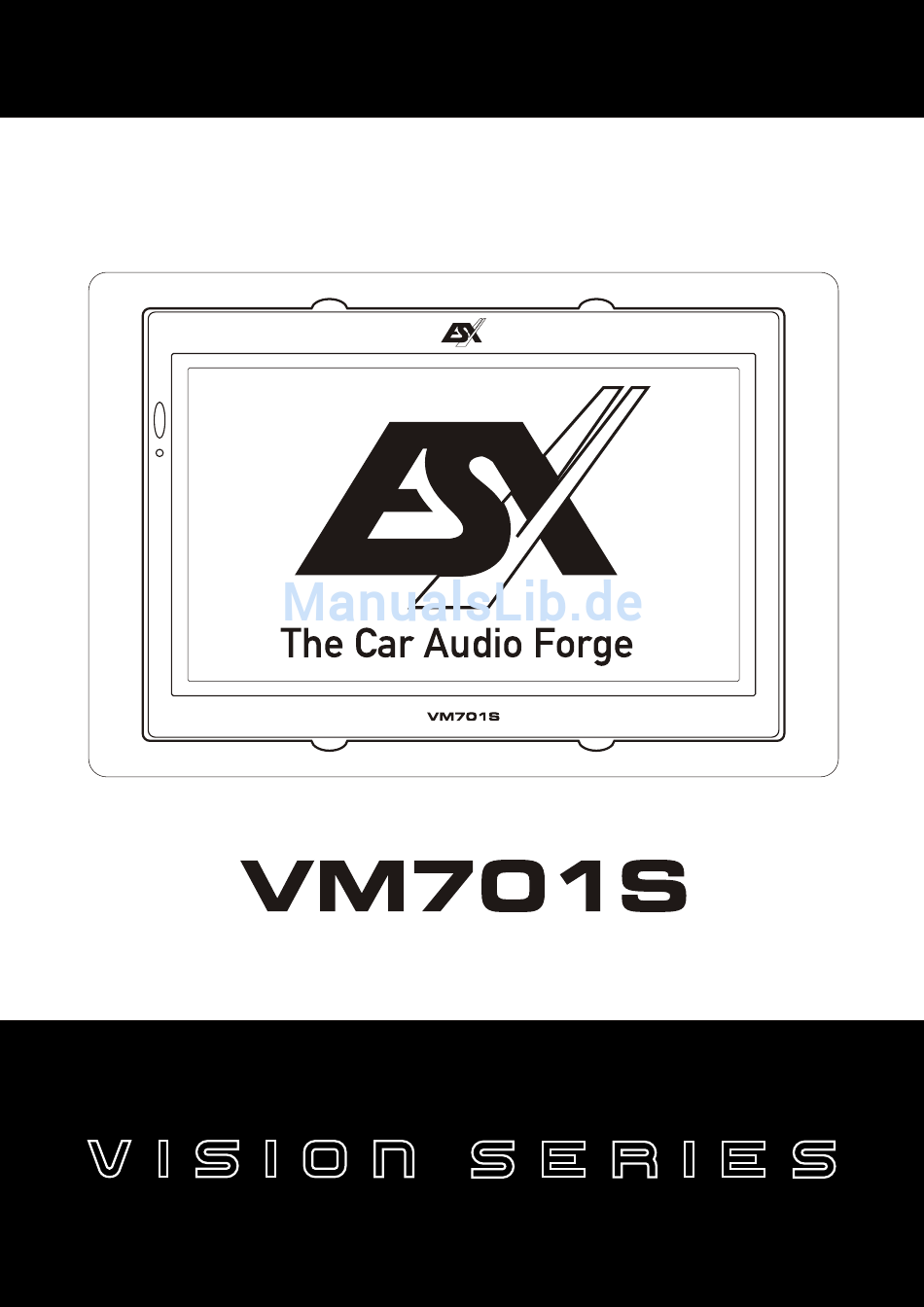

- Seite 1 7" (17,8 cm) TFT/LCD 16:9 Car Monitor Bedienungsanleitung · Owner's Manual...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Anschluss-Diagramm Installation Basisfunktionen: Monitor & Fernbedienung Basisfunktionen: OSD Menü Fehlerbehebung OWNER'S MANUAL in english on Page 9 MODE D'EMPLOI en français www.audiodesign.de/french Technische Daten 7” (17,8 cm) TFT/LCD 16:9 Auto Monitor Installation freistehend oder in Kopfstütze Auflösung 1400 x 234 px Auflösung RGB 480 x 234 px Kontrast Verhältnis 300:1 Lumineszenz 350cd/m2... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie vorliegende Bedienungsanleitung gut durch, bevor Sie das Gerät installieren und benutzen. Behalten Sie die Bedienungs- anleitung für eine etwaige spätere Benutzung. VERKEHR Der Fahrer sollte das Gerät während der Fahrt nicht bedienen, bzw. bildgebende Medien abspielen, die den Fahrer vom Verkehrsgeschehen ablenken könnten. EINBAUORT Alle TV-Einbauten im Auto müssen so erfolgen, dass sie sich außerhalb des Sicht- feldes des Fahrers befinden. -
Seite 4: Anschluss-Diagramm
Anschluss-Diagramm Cinch gelb Video Signal 1 VIDEO Cinch gelb Video Signal 2 Cinch gelb Monitor 1 HINWEIS: Bitte achten Sie beim Anschließen der einzelnen Komponenten auf korrekte Polung der Kabel, bzw. auf die richtigen Kennfarben der Cinch- Stecker. -
Seite 5: Installation
Installation Methode 1: Installation mit Standfuß Ziehen Sie nun die Rändel- Befestigen Sie zunächst Entfernen Sie vorsichtig den schraube (C) des Standfußes den Standfuss an einer Einbauramen des Monitors. fest, nach dem Sie die geeigneten Stelle, z.B. Schieben Sie dann den gewünschte Position des auf dem Armaturenbrett Monitor an der Einschub-... -
Seite 6: Basisfunktionen
Basis-Funktionen Monitor 1. Infrarot-Sensor für Fernbedienung 2. Operationsanzeige Fernbedienung 1. Ein- und Auschalter 2. Bild spiegeln oder drehen 3. Aktiviert das OSD-MenŸ 4. Stummschaltung 5. Taste schaltet zwischen Audio Video Signal 1 oder 2 6. Lautstärke 7. Helligkeit 8. Farbe 9. -
Seite 7: Basisfunktionen: Osd Menü
Basis-Funktionen OSD Menü Die Bild-Einstellungen des Monitors können nur per Fernbedienung gewählt werden. Helligkeit/Brightness: Drücken Sie die "Menü"-Taste auf dem Display oder auf der Fernbedienung, um zu den Einstellungen für "Helligkeit/Brightness" zu gelangen. Danach drücken Sie die "LINKS" oder "RECHTS" Taste auf dem Display oder die "HOCH "... -
Seite 8: Fehlerbehebung
Fehlerbehebung STROMVERSORGUNG FŸr den Betrieb des Produkts ist eine 12 Volt-Stromversorgung mit negativem Masse-Anschluss vorgesehen. Falscher Anschluss oder nicht ausreichende Stromversorgung kann die Funktionalität erheblich beeinträchtigen. REPARATUREN Nehmen Sie selbst keine Reparaturen vor, sondern lassen Sie das Gerät nur von fachkundigen Technikern oder geschultem Personal einbauen und reparieren.
