Inhaltszusammenfassung für Edimax APC500

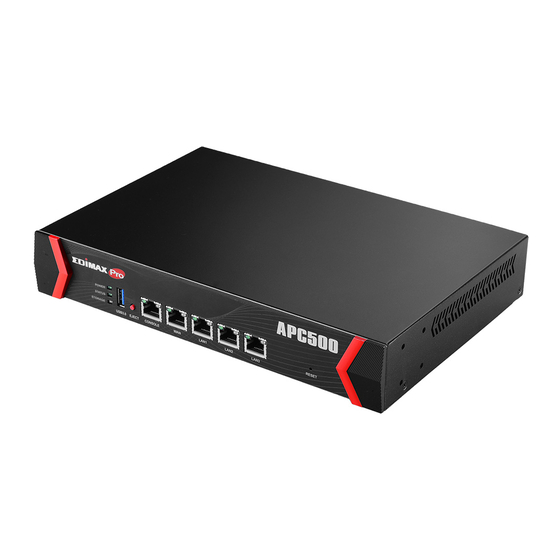

- Seite 1 APC500 Quick Installation Guide 09-2015 / v1.0...
-
Seite 2: Produktinformationen
I. Produktinformationen I-1. Verpackungsinhalt APC500 Ethernetkabel Schnellinstallationsanleitung Konsolenkabel Gestellbefestigungskit Netzadapter Wandbefestigungskit... - Seite 3 I-2. Systemanforderungen - Vorhandenes Kabel/DSL-Modem & Router - Computer mit Web-Browser zur Controller-Konfiguration I-3. Hardwareübersicht A. LEDs Auswerfen WAN/LAN-Anschlu F. LAN-Anschlüsse G. Zurücksetzen B. USB 3.0 D. Konsole Netz-, Status- & Speicher-LEDs. USB 3.0-Anschluss für Systemprotokolle und Einstellungen zum Speichern/Wiederherstellen. Verbundenes USB-Gerät auswerfen.
- Seite 4 I-4. LED-Status LED-Farbe LED-Status Beschreibung Power Blau Der Controller ist an. Blinkend Der Controller wird gestartet. Der Controller ist aus. Status Blau Der Controller funktioniert ordnungsgemäß. Daten werden Blinkend gesendet/empfangen. Der Controller ist offline. Speicher Blau USB-Speichermedium ist angeschlossen. Blinkend USB-Aktivität.
-
Seite 5: Einrichtung Des Edimax Pro Ap Controllers
II. Einrichtung des Edimax Pro AP Controllers Der APC500 unterstützt die zentrale Verwaltung von bis zu 32 Edimax Pro Access Points, wodurch Ihre Kosten sinken und das AP-Management aus der Ferne vereinfacht wird. Die Einrichtung des APC500 ist ganz einfach. Nachfolgend finden Sie eine... - Seite 6 über einen Switch oder direkt zu einem Router, wodurch andere verbundene Edimax Pro Access Points automatisch als Managed APs bezeichnet werden. Mit Hilfe des APC500 können Sie alle Managed APs (bis zu 32, die durch Switches verbunden sind) über einen einzelnen AP-Controller konfigurieren, überwachen und verwalten.
- Seite 7 Verbinden Sie den APC500 mit dem PoE-Switch (LAN-Anschluss) oder dem Gateway/Router (WAN-Port) und schließen Sie das Netzteil an. Verbinden Sie einen Computer über ein Ethernet-Kabel mit Ihrem APC500.
- Seite 8 Sie werden zum APC500 Dashboard geleitet. Der APC500 verfügt über einen Assistenten, um schnell die LAN-IP-Adresse, das Admin-Login sowie die Zeit- und Datumseinstellungen für den APC500 sowie die SSID und Sicherheit für Managed APs einzurichten. Klicken Sie zum Beginnen in der...
- Seite 9 Standardwerkseinstellungen zurück. Im Benutzerhandbuch des APs finden Sie weitere Hilfe. Ihr APC500 Controller und die Managed APs sollten voll funktionsfähig sein, wenn alle Grundeinstellungen konfiguriert wurden. Navigieren Sie mit Hilfe des oberen Menüs durch die Einstellungen von Edimax Pro NMS (Network Management Suite).
-
Seite 10: Hardwareinstallation
III. Hardwareinstallation III-1. Wandbefestigung Der APC500 wird mit Schrauben geliefert, um Ihren Controller an einer Wand zu montieren. Entfernen Sie die Gummifüße an der Unterseite des APC500 durch leichtes Ziehen, bevor Sie die Wandhalterung verwenden. Suchen und markieren Sie auf der ausgewählten Wand die richtigen Schraubenpositionen. - Seite 11 III-2. Gestellbefestigung Der Controller kann in einem Gestell montiert werden, das in einem Schaltschrank mit anderen Geräten platziert werden kann. Zum Installieren des Switches gehen Sie folgendermaßen vor: Bringen Sie die Halterungen an den Seiten des Controllers an (eine auf jeder Seite) und befestigen Sie sie mit den mitgelieferten Schrauben.
