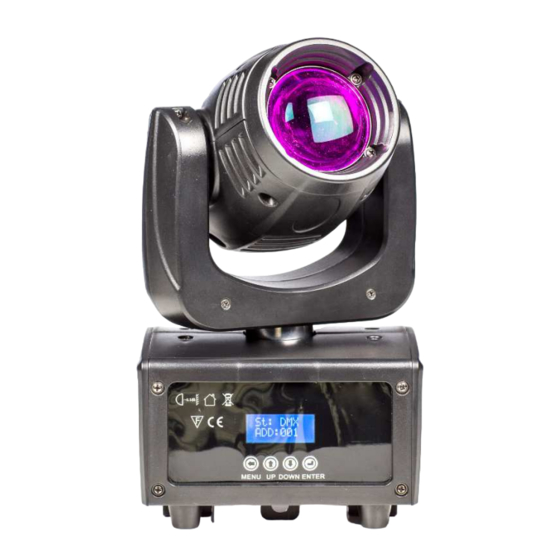

Varytec LED Easy Move MicroBeam RGBW Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
LED Easy Move Micro
Beam RGBW

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Varytec LED Easy Move MicroBeam RGBW

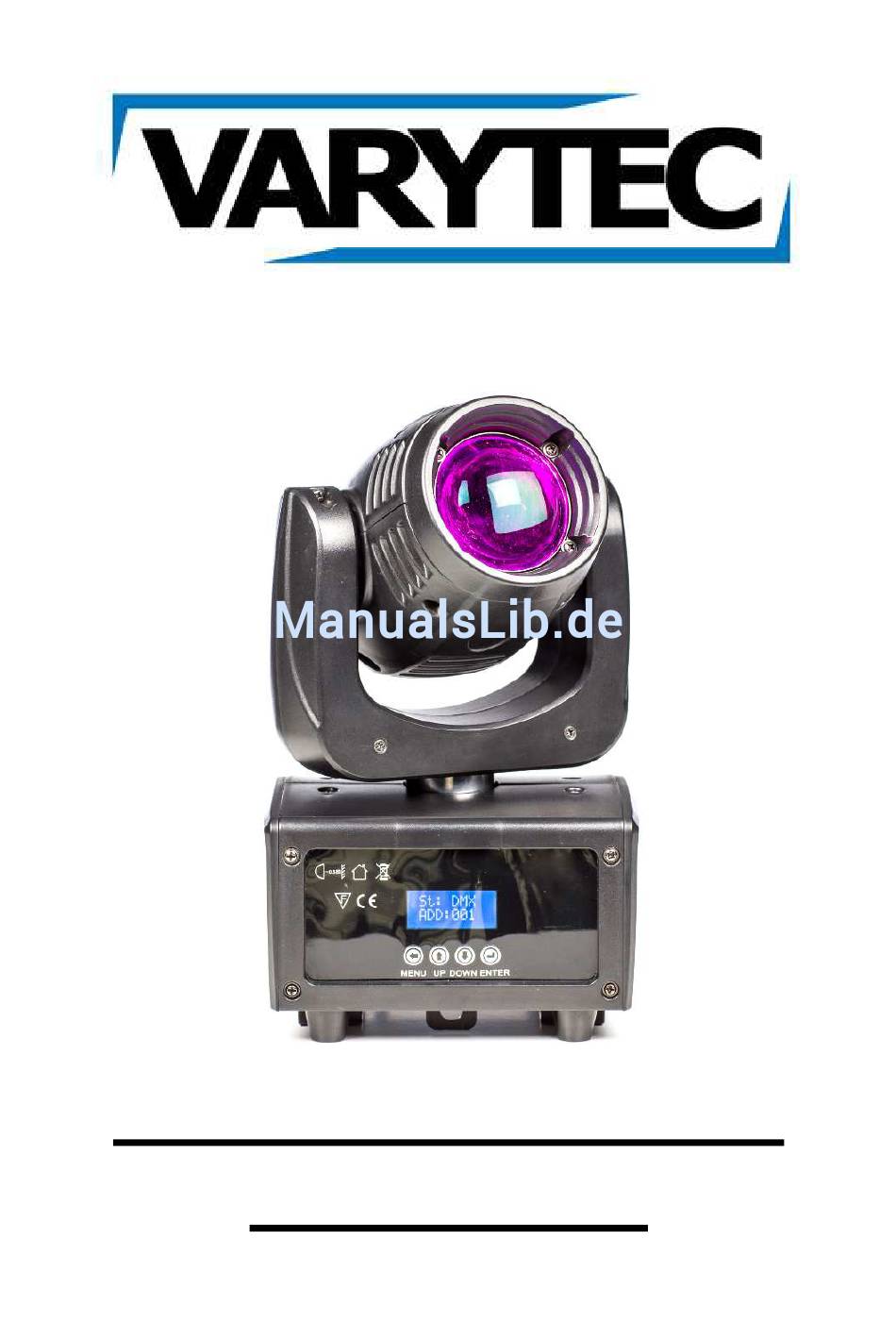

  • Seite 1 Bedienungsanleitung LED Easy Move Micro Beam RGBW...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 3.1. Produktübersicht ........................7 Verbindungen ........................... 8 4.1. Elektrische Verbindungen ......................8 4.2. DMX Verbindungen ......................... 8 4.3.

  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Räumen (nicht im Freien) zugelassen. Freien) zugelassen. • Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Gerätes.

  • Seite 4: Bestimmungsgemäße Verwendung Des Geräts

    2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht.

  • Seite 5: Überkopfbefestigung

    2.1.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch 17 zu beachten! Die Installation ist ausschließlich durch...
  • Seite 6 Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann. Dabei sind ausschließlich Sicherungsfangseile mit Schraubgliedern zu verwenden. Hängen Sie das Sicherungsfangseil in dem Fangseilloch im Montagebügel oder am Gerät ein. Führen Sie das Seil über die Traverse oder einen anderen sicheren Befestigungspunkt.

  • Seite 7: Einleitung

    3. Einleitung Vielen Dank für den Kauf des LED Easy Move Micro Beam. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 3.1. Produktübersicht 1. Display 6. Power in P-Con 2.

  • Seite 8: Verbindungen

    4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die Schutzerde muss immer angeschlossen sein! Kabel (EU) Kabel (US) International Braun Schwarz Phase Blau Weiß Neutral Grün/Gelb Grün Erde 4.2. DMX Verbindungen Um eine DMX512 Verbindung zu erstellen gehen Sie wie im Bild beschrieben vor.

  • Seite 9: Bedienung

    5. Bedienung Drücken Sie MENU um ins erste Menü zu gelangen und benutzen Sie UP/DOWN um das gewünschte Untermenü anzuwählen. Um das Untermenü zu öffnen, müssen Sie ENTER drücken, auch hier können Sie wieder mit UP/DOWN den gewünschten Menüpunkt anwählen und mit ENTER bestätigen. Drücken Sie MENU um die Einstellungen zu speichern.
  • Seite 10 Manuelle Zuweisung des DMX Kanals für den 01-13 Dimmer rot. Manuelle Zuweisung des DMX Kanals für den 01-13 Dimmer grün. Manuelle Zuweisung des DMX Kanals für den 01-13 Dimmer blau. Manuelle Zuweisung des DMX Kanals für den 01-13 Dimmer weiß. Manuelle Zuweisung des DMX Kanals für das Stro 01-13...

  • Seite 11: Dmx Tabelle

    6. DMX Tabelle 6.1. DMX Modus Standard (13 Kanäle) Kanal Wert von Wert bis Funktion Pan fein Tilt Tilt fein Geschwindigkeit Pan/Tilt schnell-langsam Keine Funktion Höchste Geschwindigkeit Dimmer rot Dimmer grün Dimmer blau Dimmer Weiß Strobo Keine Funktion Strobo Dimmer Farbmakros Keine Funktion Grün...

  • Seite 12: Dmx Modus Basic (11 Kanäle)

    6.2. DMX Modus Basic (11 Kanäle) Kanal Wert von Wert bis Funktion Tilt Geschwindigkeit Pan/Tilt schnell-langsam Keine Funktion Höchste Geschwindigkeit Dimmer rot Dimmer grün Dimmer blau Dimmer Weiß Strobo Keine Funktion Strobo Dimmer Farbmakros Keine Funktion Grün Blau Weiß Rot / Blau Rot / Grün Rot / Blau Blau / Grün...

  • Seite 13: Technische Daten

    7. Technische Daten Stromversorgung Spannung AC 100-240 V; 50/60 Hz Stromaufnahme max. 35 W Lichtquelle LM Typ 4in1 Osram LED Farbspektrum RGBW Leistung 15 W Anzahl Leistung 1 x 15 W Anschlüsse Strom in P-Con Strom out P-Con XLR in/out 3pol 540 / 630 Tilt...
  • Seite 14 14 / 16...
  • Seite 15 15 / 16...
  • Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
