2 | Installation Ihrer UPC MediaBox

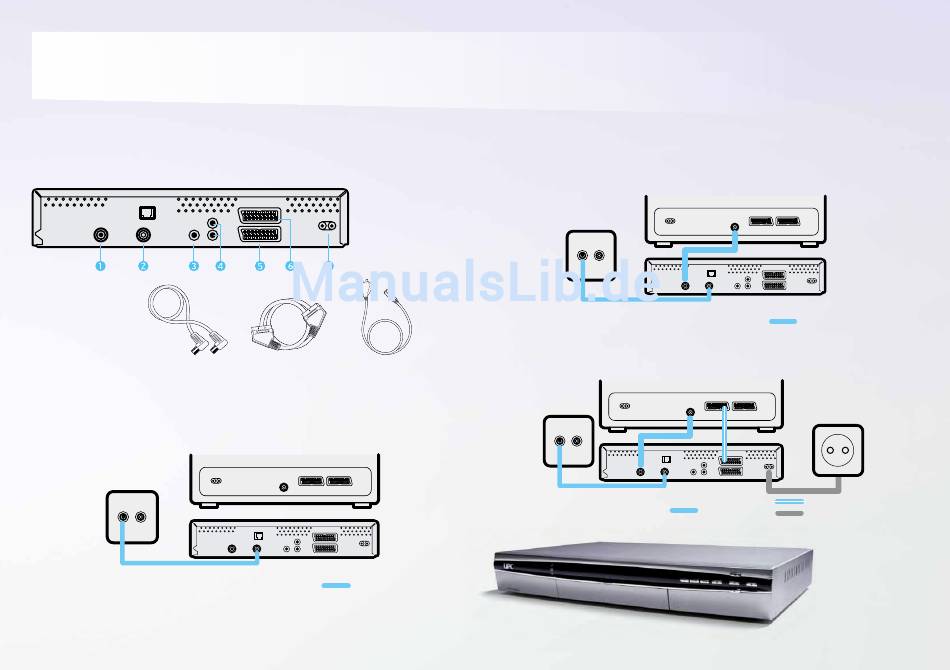

Installation der UPC MediaBox Standard THOMSON
1. HF Ausgang
1. HF Ausgang
2. HF Eingang
2. HF Eingang
3. Digital Audio Out (Cinch)
3. Digital Audio Out (Cinch)
4. Audio out
4. Audio out
5. Scart Verbindung, VCR/DVD
5. Scart Verbindung, VCR/DVD
6. Scart Verbindung, TV
6. Scart Verbindung, TV
Koaxial-Kabel
Koaxial-Kabel
7. Stromanschluss
7. Stromanschluss
Verbinden Sie bitte Ihre UPC MediaBox mittels Koaxial-Kabel von der
TV-Anschlussdose zum „HF Eingang" auf der Rückseite Ihrer UPC MediaBox.
TV-
Anschlussdose
Scart-Kabel
Scart-Kabel
Stromkabel
Stromkabel
Koaxial-Kabel
Um das analoge TV Angebot (Telekabel TV) nutzen zu können, müssen Sie das TV Gerät
und den „HF Ausgang" Ihrer UPC MediaBox mit einem zweiten Koaxial-Kabel verbinden.
TV-
Anschlussdose
Verbinden Sie Ihr TV Gerät und die UPC MediaBox mit dem Scart-Kabel.
Jetzt stecken Sie noch das Stromkabel an und schalten beide Geräte ein.
TV-
Anschluss -
dose
Koaxial-Kabel
Stromanschluss
Scart-Kabel
Koaxial-Kabel
Stromkabel
Kapitel 2: Installation Ihrer UPC MediaBox | 7
