Avalon
+
Montageanleitung

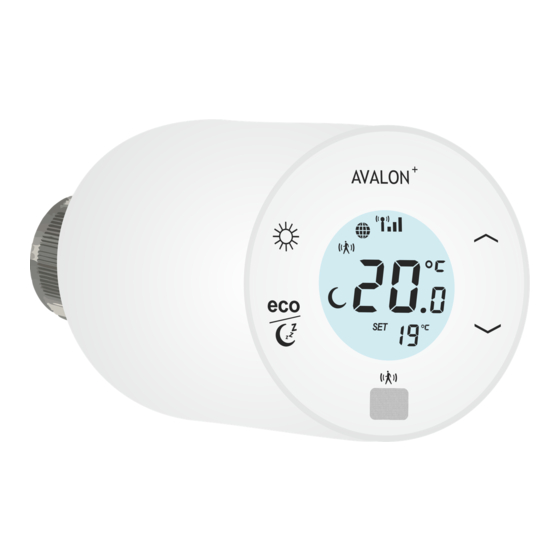

Kurzbeschreibung:
Funk-Heizkörperthermostat zum Direktanschluss an das Thermostatventil M 30 x 1,5mm, zur Steuerung
der Heizkörper. Mit patentiertem Verfahren für den selbstständigen und selbstlernenden dynamischen
hydraulischen Abgleich von Ein- und Zweirohrheizungsanlagen. In Verbindung mit Gateway GT-100.
Anschluss des Gateway GT-100
Registierung des Avalon+ Heizkörperthermostates
Bild (Einbauskizze)
Avalon
Heizkörperthermostat blinkt immer noch (Registrierung war nicht erfolgreich) – Mögliche
+
Fehlerquellen:
Inaktive Internetverbindung
Fehler in Schritten 1-3 passiert -> Wiederholen der Schritte
Es können bis zu 20 Avalon
Download der blossomic App
Die blossomic App ist sowohl für iOS als auch für Android erhältlich. Die App finden Sie
unter der Eingabe „blossomic" im App- oder Google PlayStore. Alternativ können Sie mit
Netzwerkkabel anschließen
Netzteil anschließen
Antenne anschrauben
Grüne Diode blinkt: Internetverbindung wird aufgebaut
Grüne Diode leuchtet ständig: Internetverbindung ist erfolgreich
hergestellt
Rote Diode blinkt: Geräte werden gesucht und stellt eine
Funkverbindung her.
Grüne Diode leuchtet ständig: Funkverbindung wurde erfolgreich
hergestellt
Optional: Alten Thermostat demontieren
Avalon
an das Ventil montieren und anziehen.
+
Bitte beachten:
Sensor sollte nicht verdeckt sein.
Batterien einlegen
"REG" erscheint im Display = Suche Verbindung zum Gateway
Register-Taste am Gateway drücken
Innerhalb von 30 Sekunden eine beliebige Taste am Avalon
drücken
Der Thermostat zeigt die Raumtemperatur an – die Registrierung
war erfolgreich
+
Thermostate mit einem Gateway verbunden werden.
+
Werbung
Verwandte Anleitungen für blossom-ic Avalon +
Inhaltszusammenfassung für blossom-ic Avalon +
- Seite 1 Avalon Montageanleitung Kurzbeschreibung: Funk-Heizkörperthermostat zum Direktanschluss an das Thermostatventil M 30 x 1,5mm, zur Steuerung der Heizkörper. Mit patentiertem Verfahren für den selbstständigen und selbstlernenden dynamischen hydraulischen Abgleich von Ein- und Zweirohrheizungsanlagen. In Verbindung mit Gateway GT-100. Anschluss des Gateway GT-100 Bild Netzwerkkabel anschließen Bild...
- Seite 2 Ihrem Smartphone den QR-Code aus Schritt 1 scannen. Dieser führt Sie direkt zu Downloadseite der blossomic App. Zur Nutzung der blossomic App geben Sie nach dem Download einfach Ihre Daten vom Gateway ein (siehe Schritt 2). Es ist keine Registrierung über ein Internetportal erforderlich.
- Seite 3 Heizprogramm Comfort Mit dem Comfort Programm steuern Sie Ihre Wohlfühltemperatur (werksseitig auf 22° eingestellt). Die gewünschte Temperatur und die Programmzeiten kann bequem über das Thermostat und die App eingestellt werden. Bei aktiviertem Sensor und ohne Präsenz von Personen innerhalb von 30 Minuten, senkt das System die Temperatur um 2° und wechselt ohne weitere Präsenz nach weiteren 30 Minuten in den eco-Modus oder die Nachtabsenkung(je nach Tageszeit).
- Seite 4 Kessel eingestellt ist. Fensteröffnungserkennung Die Fensteröffnungserkennung bei blossom-ic wird durch einen Temperaturabfall von 2°C in 5 Minuten aktiviert und versetzt den Thermostat in Frostschutzmodus (6°C). Sobald diese Funktion aktiviert ist, erscheint “OPEN” im Display. Wenn das Fenster innerhalb von 30 Minuten geschlossen wird und die Temperatur im Raum wieder ansteigt, regelt der Thermostat automatisch wieder in den zuletzt aktivierten Modus.
- Seite 5 Winkeladapter: Fabrikat Oventrop: weiß, Nr. 1011450 Anschluss auf M 30 x 1,5 mm Für alle anderen Ventile, verwenden Sie bitte die verschiedenen Adapter der jeweiligen Hersteller. Diese erhalten Sie auf Nachfrage im Fachhandel. Wir empfehlen Metalladapter! Konformitätserklärung Hiermit erklärt blossom-ic GmbH & Co. KG, dass sich folgendes Produkt: Avalon AP-3977 in...
- Seite 6 Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Die vollständige Konformitätserklärung kann unter folgender Adresse gefunden werden: www.blossomic.de/downloads Konformitätserklärung. Warnhinweis Der Thermostat ist nicht für Kinder geeignet und darf nicht als Spielzeug verwendet werden. Verpackungsmaterialien kindersicher lagern und entsorgen. Den Thermostat nicht zerlegen, denn er enthält keine vom Benutzer zu wartenden Teile.
