Rollo Seitenzug Montage- Und Bedienungsanleitung
4
b
Trägerpro l vorbereiten und montieren
Fenster ügelbefestigung
mit Klemmträgern
Profilmarkierung
m
8 0 m
5
Rollo montieren
• Blendenprofil an Führungsnut positionieren
• Blendenprofil auf Trägerprofil schieben (rastet am Ende ein)
• Endkappen auf Blendenprofil schieben
Trägerprofil
Führungsnut
• Bei Deckenmontage die obere Kante der Endkappen wie
vorgegeben bis zur Sollbruchstelle entfernen und dann von vorne
auf das Blendenprofil schieben.
Sollbruchstelle
6
Rollo mit Spannfüßen
Spannschuhbefestigung
• Rollo herunterlassen und Position der Spannschuhbefestigung
markieren
• Spannschuh mittels Schraube befestigen
m
8 0 m
Spannschuh
Blendenprofil
mit Rollo
7
Endkappen
Bedienung
Das Minikassetten - Rollo wird durch den seitlichen Kettenzug stufenlos
verstellt. Rollo's mit einer Höhe bis ca. 150 cm werden automatisch durch
eine Rollokupplung gehalten. Bei höheren Rollo's ist ein Einclipsen der
Rollokette in den Kettenhalter zur Arretierung des Rollos notwendig.
Bei dem Mittelzug-Rollo wird der Behang mittels Bediengriff in jede
beliebige Position gebracht.
Staub abbürsten.
Bei leichten Verschmutzungen des Rollostoffes ein
mildes Reinigungsmittel mit Wasser verdünnen, vorsichtig wischen,
nicht reiben, nicht durchnässen, keine Lösungsmittel verwenden.
Schraube
Spannschuh
Wandhalter
Schraube
Befestigungs-
mutter
/ P ege

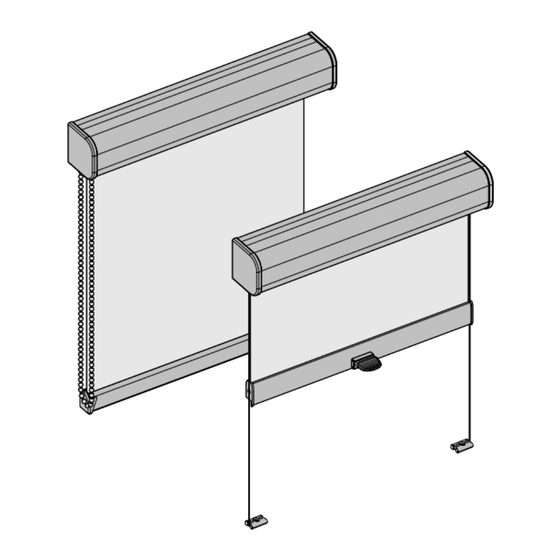

Minikassetten
- Rollo
» Seitenzug
«
» Mittelzug «
m it Verspannung
Montage- und
Bedienungsanleitung
- technische Änderungen vorbehalten -
Inhaltszusammenfassung für Rollo Seitenzug
- Seite 1 Sollbruchstelle entfernen und dann von vorne auf das Blendenprofil schieben. Das Minikassetten - Rollo wird durch den seitlichen Kettenzug stufenlos verstellt. Rollo’s mit einer Höhe bis ca. 150 cm werden automatisch durch Sollbruchstelle eine Rollokupplung gehalten. Bei höheren Rollo’s ist ein Einclipsen der Rollokette in den Kettenhalter zur Arretierung des Rollos notwendig.
- Seite 2 Profilmarkierungen geben die Lage der Bohrungen vor • Trägerprofil mit beiliegenden Schrauben befestigen Wandbefestigung Endkappe Bediengriff Profilmarkierung Befestigungs- schrauben Montagevarianten Blendenprofil mit vormontiertem Rollo Wandbefestigung Deckenbefestigung Kettenhalter (nur bei Rollos mit Kettenhaltesystem) Deckenbefestigung 5 0 m Profilmarkierung t ä n d A b s benötigte Werkzeuge...
