CV-Einstellung für Zimo mit Kupplungsansteuerung
Werte zum Einstellen für SUSI CLOOK als Funktionsausgang in Verbindung mit
unserem Vierfachverstärker:
CV 36 – 48 Funktionstaste F2
CV 61 – 97
CV 115 – 70 Einschaltzeit Kupplung/Verbraucher
CV 116 – 189 Kupplungswalzer
CV 124 – 128 SUSI-Ausgang als Funktionsausgang
CV 129 – 50 Kupplungsbetätigung FA 3
CV 130 – 49 Kupplungsbetätigung FA 4
Garantie
Wir gewähren eine Garantie von 24 Monaten.
Die Garantieleistungen werden nur nach Vorlage des Kaufbelegs erbracht.
Garantieansprüche erlöschen bei Beschädigungen durch Überspannung,
Gewaltanwendung und unsachgemäße Nutzung.
Hinweise
Weitere Hinweise und Anleitungen finden Sie auf:
www.sd-modell.de
Nicht geeignet für Kinder und Jugendliche unter
Erstickungsgefahr durch verschluckbare Kleinteile.
Verletzungsgefahr durch funktionsbedingte Kanten und
Tel. 02742 9132542
info@sd-modell.de
www.sd-modell.de
Achtung!
14 Jahren!
Spitzen.
S
MODELL
Ingo Sigismund
Dorfstraße27
57537 Hövels
S
MODELL

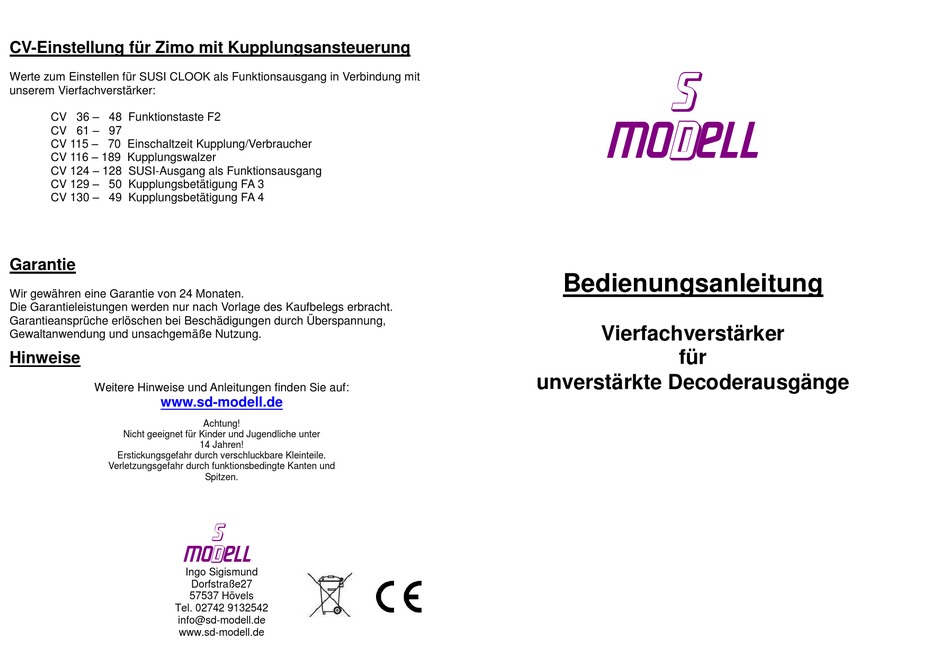

Bedienungsanleitung
Vierfachverstärker
für
unverstärkte Decoderausgänge
Werbung
Inhaltszusammenfassung für SD-Modell 1520
- Seite 1 Garantieansprüche erlöschen bei Beschädigungen durch Überspannung, Vierfachverstärker Gewaltanwendung und unsachgemäße Nutzung. für Hinweise unverstärkte Decoderausgänge Weitere Hinweise und Anleitungen finden Sie auf: www.sd-modell.de Achtung! Nicht geeignet für Kinder und Jugendliche unter 14 Jahren! Erstickungsgefahr durch verschluckbare Kleinteile. Verletzungsgefahr durch funktionsbedingte Kanten und Spitzen.
- Seite 2 Der Verstärkerbaustein mit den Abmessungen 8,5 mm x 7,5 mm x 1,7 mm erlaubt Ansicht von unten: es, unverstärkte (Funktions-) Ausgänge von Digitaldecodern in vollwertige Ausgänge umzufunktionieren (z.B.: Zimo, ESU). Die Lastausgänge – A - liegen an den Eckpunkten der bestückten Platinenseite, die zugehörigen TTL-Eingänge -E –...
