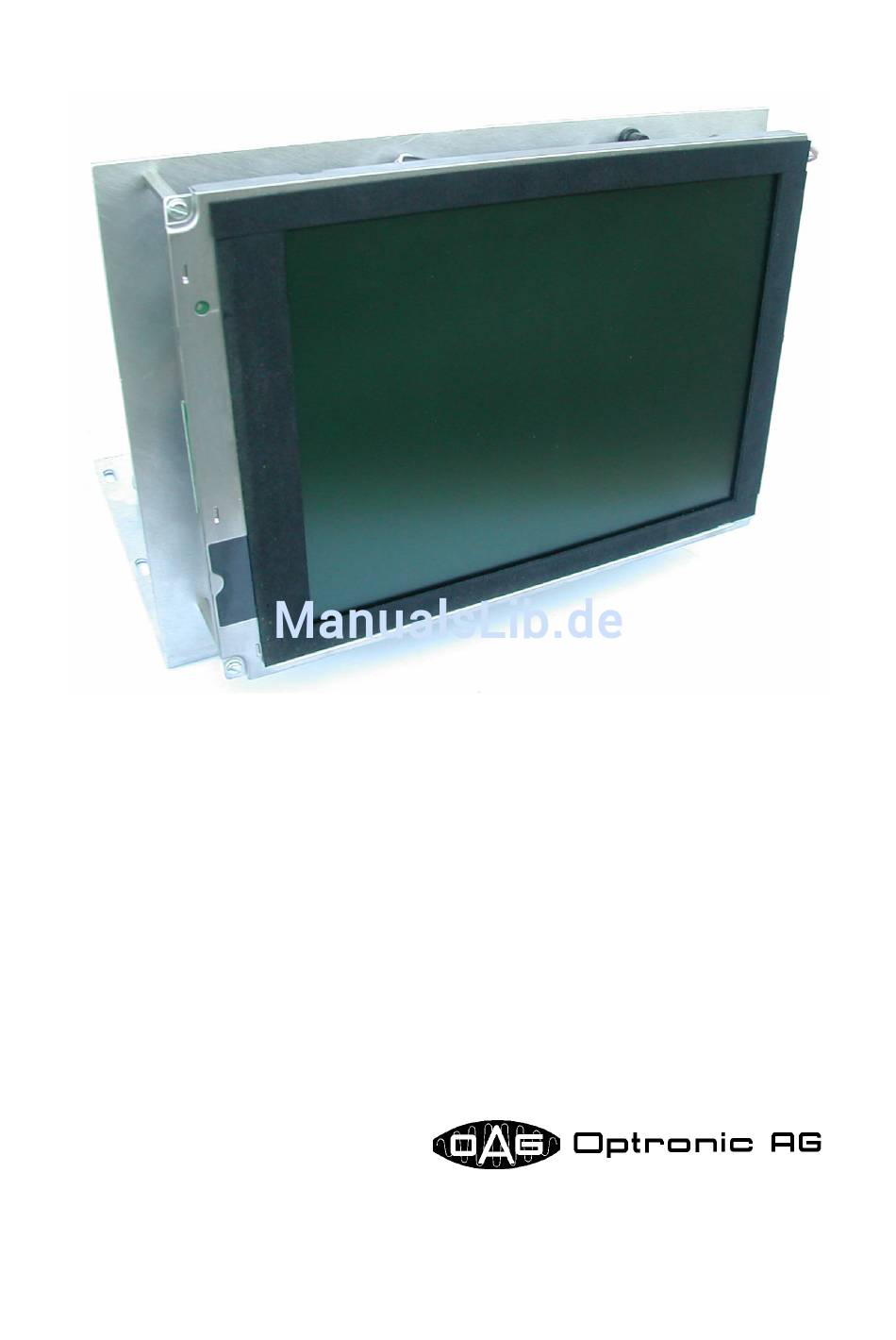

- Seite 1 FSU201 Ersatz für OPTRONIC CRT-Monitore Unteregger Strasse 53 CH-9403 Goldach...
- Seite 2 Es ist nicht gestattet, dieses Dokument oder Teile davon zu vervielfältigen. Die Verwen- dung dieses Dokuments für andere als persönliche Zwecke ohne Genehmigung der Fir- ma OPTRONIC AG ist nach dem Urheberrechtsgesetz verboten. Einige Bezeichnungen, die in diesem Dokument erwähnt werden, sind eingetragene Wa- renzeichen und sollten als solche betrachtet werden.
-
Seite 3: Inhaltsverzeichnis
FSU201 Inhaltsverzeichnis 1 Einleitung _______________________________________________________ 4 2 Geräteaufbau_____________________________________________________ 4 3 Konzept _________________________________________________________ 4 4 Videosignal/Videokabel ____________________________________________ 5 5 Tasten __________________________________________________________ 5 6 On-Screen-Menü __________________________________________________ 5 7 Konfigurationsänderungen vornehmen _______________________________ 6 7.1 Anzeige von Versionsinformationen ein- und ausschalten (Show Version ON/OFF)6 7.2 Konfiguration speichern (Store Configuration) _____________________________ 7... -
Seite 4: Einleitung
OPTRONIC CRT-Monitore. OPTRONIC AG liefert die FSU201 bereits voreingestellt für Ihre Applikation aus. Die FSU201 muss somit lediglich eingebaut und angeschlossen werden. Unter gewissen Umständen kann es sein, dass das auf dem Flachbildschirm dargestellte Bild nicht voll befriedigend ist. In diesem Fall können die notwendigen Anpassungen auf einfache Weise über auf der Geräterückseite angebrachte Tasten vor-... -
Seite 5: Videosignal/Videokabel
Videoquelle angeschlossen, erscheint das in Abbildung 6 dargestellte reduzierte Menü, hat die FSU201 ein Videosignal erkannt, erscheint das vollständige Menü in Abbildung 5. Das vollständige Menü bietet zusätzliche Optionen, die nur sinnvoll sind, wenn ein Videosignal anliegt. Durch Drücken der Tasten Up/Left/- und Down/Right/+ kann eine Zeile ausgewählt werden. -
Seite 6: Konfigurationsänderungen Vornehmen
FSU201 Eintrag Funktion Show Version ON/OFF Anzeige von Versionsinformationen ein- und ausschalten Store Configuration Konfiguration speichern Load Default Values Standardeinstellungen laden Adjust Phase Phasenlage anpassen Adjust Offset X Bild horizontal verschieben Adjust Offset Y Bild vertikal verschieben Adjust Width Bildbreite anpassen Adjust Height Bildhöhe anpassen... -
Seite 7: Konfiguration Speichern (Store Configuration)
FSU201 7.2 Konfiguration speichern (Store Configuration) Über dein Hauptmenü-Eintrag „Store Configuration“ können die momentanen Einstellungen abgespei- chert werden. Diese Funktion muss aufgerufen werden, wenn von Hand vorgenommene Änderungen über Netz-Aus erhalten bleiben sollen. Die Standardeinstellungen können jederzeit wieder über den Hauptmenü-Eintrag „Load Default Values“... -
Seite 8: Bildhöhe Anpassen (Adjust Height)
FSU201 7.8 Bildhöhe anpassen (Adjust Height) Die Bildhöhe kann über den Hauptmenü-Eintrag „Adjust Height“ angepasst werden. Bewegen Sie den Stern auf den Eintrag und aktivieren Sie die Funktion durch Drücken der Taste Select. Nun kann mit- tels der Tasten Up/Left/- und Down/Right/+ die Bildhöhe korrigiert werden. Ändert sich das dargestellte Bild nicht mehr, sind Sie an der minimal oder maximal einstellbaren Höhe angelangt. -
Seite 9: Problembehandlung
Darstellung ist fehlerhaft. Zur Schirmung muss die Masseleitung (Pin 1 (GND) auf Videoanschluss) verwendet werden. Kontrollieren Sie die korrekte Schirmung der Videoquelle und der FSU201. Das Bild flackert stetig, Konturen werden Korrigieren Sie die Phasenlage. unsauber dargestellt, ein vertikaler hellerer Balken ist sichtbar. - Seite 10 FSU201 Änderungsliste Datum Grund 11.02.2009 Seitenanzahl korrigiert 10.12.2009 Kleinere stilistische Korrekturen im Kapitel Problembehandlung. 07.08.2012 Anpassungen aufgrund geänderten Tasten und neuem Netzteil. +5V neu auf Videostecker. Ausgabe vom FSU201.401 07.08.2012 Version 1.3 Seite 10 von 10...
