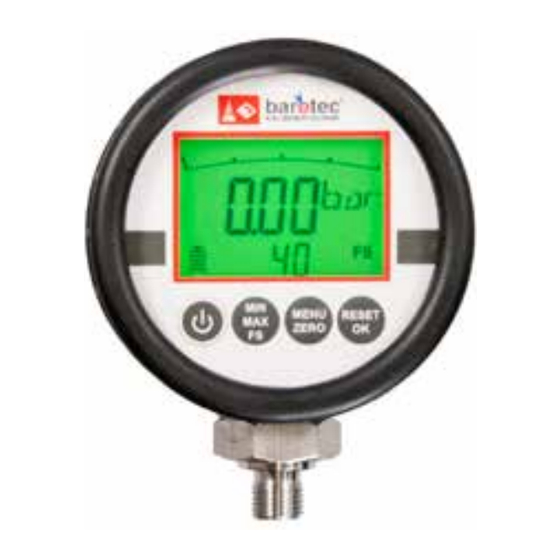

barotec D2 Serie Betriebsanleitung

Digitalmanometer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Digitalmanometer Referenz Typ D2
Inhaltsangabe
1.
1.1
1.2
2.
3.
3.1
4.
5.
6.
6.1
6.2
7.
7.1
7.2
8.
8.1
8.2
8.3
9.
10.
Vertrieb und Export Süd, West, Nord
ARMATURENBAU GmbH
Manometerstraße 5 • D - 46487 Wesel-Ginderich
Tel.: +49 2803 9130 - 0 • Fax: +49 2803 1035
www.armaturenbau.de • mail@armaturenbau.com

1. Hinweise zur Betriebsanleitung

1
• Die Betriebsanleitung richtet sich an Facharbeiter
und angelernte Arbeitskräfte.
2
• Lesen Sie vor jedem Arbeitsschritt die dazu-
2
gehörigen Hinweise sorgfältig durch und halten
2
Sie die vorgegebene Reihenfolge ein.
3
• Lesen Sie das Kapital 2 „Sicherheitshinweise"
4
besonders aufmerksam durch.
4
5
Sollten Sie Probleme oder Fragen haben, wenden Sie
6
sich an Ihren Lieferanten oder direkt an:
6
6
ARMATURENBAU GmbH
7
7
D - 46487 Wesel-Ginderich
7
Tel.: +49 2803 9130 - 0 // Fax: +49 2803 1035
mail@armaturenbau.com
8
9
MANOTHERM Beierfeld GmbH
9
D - 08344 Grünhain-Beierfeld
10
Tel.: +49 3774 58 - 0 // Fax: +49 3774 58-545
mail@manotherm.com
12
12
Tochterfirma, Vertrieb und Export Ost
MANOTHERM Beierfeld GmbH
Am Gewerbepark 9 • D - 08344 Grünhain-Beierfeld
Tel.: +49 3774 58 - 0 • Fax: +49 3774 58 - 545
www.manotherm.de • mail@manotherm.com
Manometerstraße 5
Am Gewerbepark 9
B47
04/17

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für barotec D2 Serie

Inhaltszusammenfassung für barotec D2 Serie

  • Seite 1: Inhaltsverzeichnis

    Betriebsanleitung Digitalmanometer Referenz Typ D2 Inhaltsangabe 1. Hinweise zur Betriebsanleitung Hinweise zur Betriebsanleitung • Die Betriebsanleitung richtet sich an Facharbeiter In der Betriebsanleitung verwendete und angelernte Arbeitskräfte. Piktogramme • Lesen Sie vor jedem Arbeitsschritt die dazu- Haftungsausschluss gehörigen Hinweise sorgfältig durch und halten Sicherheitshinweise Sie die vorgegebene Reihenfolge ein.

  • Seite 2: In Der Betriebsanleitung Verwendete Piktogramme

    Betriebsanleitung Digitalmanometer Referenz Typ D2 2. sicherheitshinweise 1.1 In der Betriebsanleitung verwendete Piktogramme Bevor Sie das D2 installieren, lesen Sie diese Be- In dieser Anleitung werden Piktogramme als Gefah- triebsanleitung sorgfältig durch. renhinweis verwendet. Werden die darin enthaltenen Anweisungen, insbe- sondere die Sicherheitshinweise nicht beachtet, kön- Besondere Angaben bzw.

  • Seite 3: Gerätebeschreibung

    Betriebsanleitung Digitalmanometer Referenz Typ D2 Komponenten: • Verwenden Sie bei Montage, Anschluss und De- montage des D2 nur passende Werkzeuge. Die wichtigsten Komponenten des D2 sind  • Typenschilder oder sonstige Hinweise auf dem Gehäuse aus Zinkguss mit Gummischutzkappe  Gerät dürfen weder entfernt noch unkenntlich ge- LCD-Anzeige mit Hintergrundbeleuchtung ...

  • Seite 4: Bestimmungsgemäße Verwendung

    Betriebsanleitung Digitalmanometer Referenz Typ D2 4. Technische Daten 3.1 Bestimmungsgemäße Verwendung Das Digitalmanometer D2 darf nur als Referenz zum Messbereich Eingang • Piezoresistive −1 / +3 bar Überprüfen, Einstellen und Kalibrieren von Druck- Druckmesszelle messeinrichtungen verwendet werden. • DMS Druckmess- −1 / +40 bar Die Referenz D2 darf nicht außerhalb der Spezifika- zelle...

  • Seite 5: Anzeige, Funktionen Und Messvorgang

    Betriebsanleitung Digitalmanometer Referenz Typ D2 5. Anzeige, Funktionen und Messvorgang Messvorgang:  Zur Überprüfung, Einstellung oder Kalibrierung muss Referenz D2  das Digitalmanometer D2 mit einem Druckerzeuger Handpumpe  und der zu prüfenden Druckmesseinrichtung verbun- Prüfling  den werden. Druckschlauch ...

  • Seite 6: Anschluss Und Batteriewechsel

    Betriebsanleitung Digitalmanometer Referenz Typ D2 6. Anschluss und Batteriewechsel WIcHTIG! Drehbarkeit beachten. Das Gehäuse des D2 kann auf dem Druckanschluss- Das Digitalmanometer D2 hat ein G ⁄ " (BSPP) zapfen gedreht werden. Beachten Sie bei der Direkt- Außengewinde und wird werkseitig mit eingebauten montage, dass keine Anbauteile die Drehbarkeit be- Batterien ausgeliefert.

  • Seite 7: Inbetriebnahme, Ein- Und Ausschalten

    Betriebsanleitung Digitalmanometer Referenz Typ D2 7.2 Ein- und Ausschalten 6. Überprüfen Sie den Sitz der Dichtung in der Rück- wand und achten Sie auf Der D2 wird über die ON / OFF-Taste Beschädigungen. ein- und ausgeschaltet. 7. Setzen Sie die Rückwand mit den Schrauben vor- Einschalten: sichtig auf das Gehäuse.

  • Seite 8: Messbetrieb Und Bedienung Der Funktionen

    Betriebsanleitung Digitalmanometer Referenz Typ D2 MIN / MAX / Fs-Taste: 8. Messbetrieb und Bedienung der Funktionen Mit der MIN / MAX / Fs-Taste wird in der Statuszeile zwischen Minimalwert (MIN), Nach dem Einschalten und der Startprozedur befin- Maximalwert (MAX) und Druckbereich (FS) det sich das D2 im Messbetrieb.

  • Seite 9: Menü Für Geräteeinstellungen

    Betriebsanleitung Digitalmanometer Referenz Typ D2 8.1.1 Menü für Geräteeinstellungen 8.2 Bedienung der Funktionen Die Gerätefunktionen „automatische Abschaltung“, Die Bedienung der Funktionen im Messbetrieb und „Einheiten“ und „Anzeigefilter“ werden im Menü für im Menü der Geräteeinstellungen wird in den nachfol- Geräteeinstellungen konfiguriert. genden Abschnitten beschrieben.

  • Seite 10: Funktionen Im Menü Für Geräteeinstellungen

    Betriebsanleitung Digitalmanometer Referenz Typ D2 Æ Drücken Sie die MENU / ZERO-Taste. MIN / MAX-Anzeige: • Es erscheint die „2Ero on“ Die MIN / MAX-Funktion wird benutzt um Druckspitzen für 2 s in der Anzeige. Die zu messen. Im MIN / MAX-Speicher stehen die jeweils ZERO-Funktion kann aktiviert kleinsten (MIN), bzw.
  • Seite 11 Betriebsanleitung Digitalmanometer Referenz Typ D2 Filtereinstellung (Dämpfung): Die aktuelle Einstellung wird beim Einschalten des D2 Der Menüpunkt „FiLt“ dient der Dämpfung der Anzeige. angezeigt: Æ Drücken Sie die MENU-Taste so oft bis der Menü- • „Po on“ = aktiviert punkt „FiLt“ erscheint. (Automatische •...

  • Seite 12: Wartung / Reinigung, Lagerung Und Transport

    Betriebsanleitung Digitalmanometer Referenz Typ D2 9. Wartung / Reinigung, Lagerung und Transport 10. Demontage und Entsorgung VORsIcHT! Materialschaden und WARNUNG! Verletzungsgefahr! Garantieverlust! Entfernen Sie niemals das Gerät aus einer Bei kundenseitigen Veränderungen oder im Betrieb befindlichen Anlage. Eingriffen am Gerät können wichtige Bau- Sorgen Sie dafür, dass die Anlage fachge- teile oder Komponenten beschädigt werden.
