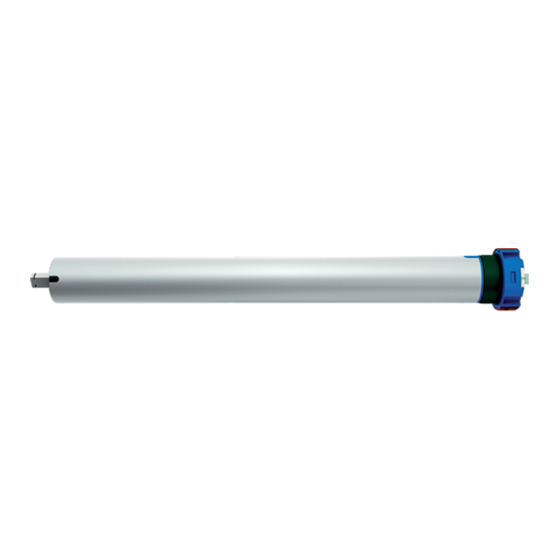

Vestamatic 01066040 Montage- Und Bedienungsanleitung

Motor 45-mm-Rohrdurchmesser
Mechanische Endlageneinstellung über Einstellschrauben
am Motorkopf
2,5 m Kabel, weiß
Adapterset 60 mm / Achtkant im Lieferumfang enthalten
Ä
WARNUNG!
Wichtige Sicherheitsanweisungen! Für die Sicherheit von Per-
sonen ist es wichtig, diese Anweisungen zu befolgen.
– Beauftragen Sie mit der Installation einen Elektrofachbetrieb,
da der Motor zum Betrieb eine Betriebsspannung von 230VAC,
50 Hz benötigt.
– Der Motor ist auf Beschädigungen zu prüfen, im Falle einer
Beschädigung darf das Gerät keinesfalls in Betrieb genommen
werden. Sollte ein Transportschaden vorliegen, so ist der Liefe-
rant zu informieren.
– Der Motor ist nur für den sachgemäßen Gebrauch (wie in der
Bedienungsanleitung beschrieben) bestimmt. Änderungen
oder Modifikationen dürfen nicht vorgenommen werden, da
ansonsten jeglicher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb des Motors oder der angeschlossenen
Beschattung nicht mehr gewährleistet, so ist der Motor un-
verzüglich außer Betrieb zu setzen und gegen unbeabsich-
tigten Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, am Motor oder den ange-
schlossenen Beschattungen durchgeführt, sind diese gegen
unbefugtes Bedienen und unbeabsichtigten Betrieb zu sichern.
– Zubehörteile zum Antrieb, wie Wellenadapter und Motorlager,
müssen aus dem Verkaufsprogramm des Herstellers sorgfältig
ausgewählt werden.
– Bei den Befestigungen des Antriebes (Motorlagern) ist jeweils
die sicherste und geeignetste Variante zu wählen.
Ä
ACHTUNG!
Beachten Sie folgende europäische Richtlinien:
– Die Zuleitungen müssen der gültigen VDE-Norm entsprechen.
– Werden Motoren mit einer PVC H05VV-F-Zuleitung installiert, muss
die Zuleitung bei AP-Installation im Freien sowie bei UP-Installa-
tion durch ein Schutzrohr oder durch einen Kabelkanal geschützt
werden.
– Eine parallele Ansteuerung von mehreren Antriebsmotoren lässt
sich bei konventionellen Antrieben nur über Trennrelais (Gruppen-,
Zentral-, Dezentralsteuerungen) realisieren.
– Auf- und Ab-Richtung der Jalousieschalter/Taster müssen gegen-
einander elektrisch oder mechanisch verriegelt sein.
© Vestamatic GmbH
VL - MM - 230 - 45
Vestaline
M-Line-Motoren
Kurzbeschreibung
Sicherheitshinweise
1/ 2
D
VL-MM-230-45/10Nm
VL-MM-230-45/20Nm
VL-MM-230-45/30Nm
VL-MM-230-45/50Nm
Vestaline-Motoren zum Steuern von Rolläden, Markisen und Rollos.
Montage- und Bedienungsanleitung
Technische Daten
Artikel
VL-MM-230- 45/10Nm 45/20Nm 45/30Nm 45/50Nm
Art.-Nr.: 01066040 01066060 01066070 01066080
Drehmoment Nm
Drehzahl rpm
Zugkraft kg*
Betriebsspannung VAC
Frequenz Hz
Leistungsaufnahme W
Stromaufnahme A
Einschaltdauer Min.
Schutzart IP
Max. Drehungen turn
Länge L1 mm
* Berechnungsgrundlage: 60 mm Achtkantwelle, Rolladenhöhe 1,5 m,
ohne Kenntnis von Einbausituation, Profilbreiten und Reibungsverlusten.
Entsorgung
Die Entsorgung von Elektrogeräten und Batterien über den Hausmüll
ist verboten.
Das nebenstehende Symbol (durchgestrichene Mülltonne nach
É
WEEE Anhang IV) weist auf die getrennte Rücknahme elektrischer
und elektronischer Geräte in den EU-Ländern hin. Werfen Sie das
Gerät oder die Batterie nicht in den Hausmüll, informieren Sie sich
über Rückgabemöglichkeiten in Ihrem Gebiet und nutzen Sie zur
Entsorgung das Rückgabesystem.
Art.-Nr.: 01066040
Art.-Nr.: 01066060
Art.-Nr.: 01066070
Art.-Nr.: 01066080
10 20 30
15 15 15
20 40 55
230 230 230
50 50 50
112 145 191
0,49 0,64 0,83
4 4 4
44 44 44
22 22 22
455 455 525
Änderungen vorbehalten!
50
12
95
230
50
205
0,89
4
44
22
525
