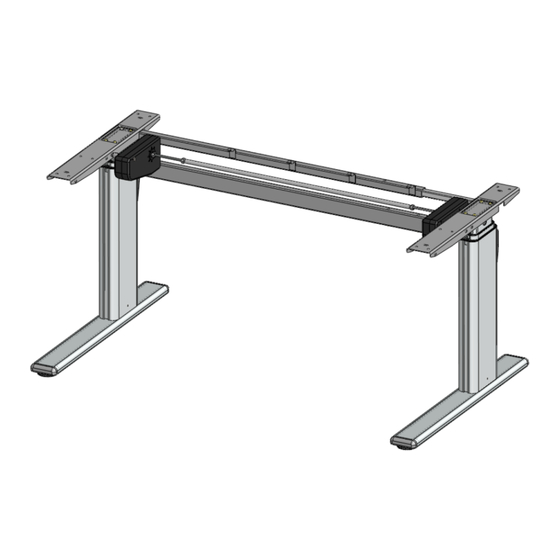

- Seite 1 English ALUFORCE Deutsch Nederlands PRO 250 M Betriebs- und Montageanleitung Lesen Sie die Betriebsanleitung gründlich durch und bewahren sie zur künftigen Verwendung auf. AF PRO 250 M...
-
Seite 2: Inhaltsverzeichnis
Inhalt ALLGEMEIN ......................3 Stellenwert der Montage- und Bedienungsanleitung ........3 sachgemäße Verwendung ................. 3 Sachwidrige Verwendung ................3 Einzuhaltende Gesetze, Richtlinien, Normen ..........3 FCC-Informationen für digitale Geräte der Klasse B (Netzgeräte) ....3 Lieferumfang ..................... 4 SICHERHEITSHINWEISE ..................5 Symbol- und Hinweiserklärungen .............. -
Seite 3: Allgemein
1 ALLGEMEIN 1.1 Stellenwert der Montage- und Bedienungsanleitung Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb dieses Tischgestells ist die Kenntnis der grundlegenden Sicherheitshinweise und der Sicherheitsvorschriften. Diese Montage- und Bedie- nungsanleitung enthält die wichtigsten Hinweise, um das Tischgestell sicherheitsgerecht zu montieren und zu be- dienen. -
Seite 4: Lieferumfang
1.6 Lieferumfang Bezeichnung Anzahl Bein Kufe Niveaugleiter Plattenträger Antriebswelle: Sechskantstab Antriebswelle: Verbindungsstück untere Traverse Abdeckung untere Traverse obere Traverse Abdeckung obere Traverse Netzteil Netzteilkabel Bedienteil Bedienteilkabel Master Antriebseinheit Slave Antriebseinheit Motor Verbindungskabel Wellenabdeckung 19 Beschlägebeutel 19.1 M6x80 Schraube 19.2 M6x25 Schraube 19.3 M5x25 Schraube 19.4... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Symbol- und Hinweiserklärungen In der Betriebs- und Montageanleitung werden folgende Hinweise und Symbole für Gefährdungen verwendet: Dieses Symbol weist auf eine unmittelbar drohende Gefahr für das Leben und die Gesundheit von Per- sonen hin. Das Nichtbeachten dieser Hinweise kann schwere gesundheitsschädliche Auswirkungen zum Beispiel lebensgefährliche Verletzungen bis hin zur Todesfolge haben. -
Seite 6: Verwendung Der Tischgestell
Benutzung des Tischgestells Betreiben Sie das Tischgestell ohne Schlüsselschalter nur in gewerblicher Umgebung. Benutzen Sie das Tischgestell ohne bzw. mit defektem Schlüsselschalter nicht in privater Umgebung. Lassen Sie Kinder nicht unbeaufsichtigt an das Tischgestell. Kinder können die Gefahren des Tischge- stells nicht einschätzen. -
Seite 7: Montage
MONTAGE Überprüfung des Lieferumfangs Öffnen Sie den Karton vorsichtig. Bitte beachten Sie vor der Montage die Sicherheitshinweise in Abschnitt 2. Verwenden Sie hierzu keine langen Messerklingen. Dabei können Teile im Inneren beschädigt werden. Überprüfen Sie, ob alle in der Liste in Abschnitt 1.6 angegebenen Teile vorhanden sind. ... -
Seite 8: Montage Der Unteren Traverse
3.4.2 Montage der unteren Traverse montieren Sie folgende Komponenten: Bezeichnung Anzahl Bein Traverse, untere—vormontiert Abdeckung, untere Traverse 19.4 M6x20-Gewindestifte 19.5 M6x16-Gewindestifte 19.9 M6-Flanschmutter 19.13 M10-Rohrschlüssel 19.14 M10-Montageschlüssel 19.16 M3-Sechkantschlüssel Um Komponenten und ggf. den Boden vor Kratzern zu schützen, empfiehlt es sich vor der Montage eine Unterlage zu verwenden. -
Seite 9: Montage Der Oberen Traverse
3.4.3 Montage der oberen Traverse montieren sie folgende Komponenten: Bezeichnung Anzahl vormontierte Beine Traverse, untere — vormontiert Abdeckung, untere Traverse 19.4 M6x20-Gewindestifte 19.9 M6-Flanschmutter 19.13 M10-Rohrschlüssel 19.14 M10-Montageschlüssel 19.17 M3-Sechkantschlüssel Achten sie darauf, dass die obere Traverse bündig mit der Oberkante der Beine ab- schließt! Bitte beachten, dass die Abdeckkappen unterschiedlich groß... -
Seite 10: Montage Der Kufen
3.4.4 Montage der Kufen montieren sie folgende Komponenten: Bezeichnung Anzahl Beine, vormontiert Kufe Niveaugleiter 19.2 M6x25 Schraube 19.7 M6 Unterlegscheibe 18.13 M10-Rohrschlüssel 18.14 M10-Montageschlüssel Abbildung 10 Schrauben sie jeweils zwei Niveaugleiter in jede Kufe. Abbildung 11 Drehen sie zunächst die vormontierten Beine mit der Traverse um (mit 2 Personen). -
Seite 11: Montage Der Plattenträger
3.4.5 Montage der Plattenträger montieren sie folgende Komponenten: Bezeichnung Anzahl Gestell, vormontiert Plattenträger 19.3 M5x25 Schraube 19.8 M5 Unterlegscheibe 19.15 M8-Montageschlüssel Abbildung 13 Positionieren sie die Plattenträger wie abgebildet (14). Montieren sie die oberen Plattenträger mithilfe der M5-Schrauben und Unterlegscheiben an den Beinen. Ziehen Sie die Schrauben mit dem Montageschlüssel fest. -
Seite 12: Montage Der Antriebswelle
3.4.6 Montage der Antriebswelle montieren sie folgende Komponenten: Bezeichnung Anzahl Vormontiertes Gestell Antriebswelle: Sechskantstab Antriebswelle: Verbindungsstück Master Motor Slave Motor Abbildung 15 Schieben sie die Sechskantstäbe von außen durch die sechskantförmigen Öffnungen in den Beinen. Schieben Sie beide Inbuswellen ca. - Seite 13 3.4.6 Montage der Antriebswelle — Fortsetzung Abbildung 18 Schieben Sie die beiden Sechskantstäbe in das Verbindungsstück der Antriebswelle Schieben sie den Motor ggf. wieder in die Nähe des Plattenträgers Abbildung 19 Schieben Sie die beiden Sechskantstäbe soweit in das Gestell hinein, bis sie beide bündig mit der Außenseite der bei- den abschließen.
-
Seite 14: Montage Des Motors Montieren Sie Folgende Komponenten
3.4.7 Montage des Motors montieren sie folgende Komponenten: Bezeichnung Anzahl Vormontiertes Gestell 19.1 M6x85 Schraube 19.7 M6 Unterlegscheibe 19.9 Flanschmutter 19.11 Abstandhalter 19.14 M10 Montageschlüssel 19.15 M8 Montageschlüssel Abbildung 20 Schieben sie die M6x85-Schraube mit einer M6-Unterlegscheibe durch die dafür vorgesehene Öffnung im Motor Schieben und platzieren sie den Abstandhalter über M6x85-Schraube zwischen Motor und Plattenträger. -
Seite 15: Einstellen Der Gestellbreite
3.4.8 Einstellen der Gestellbreite montieren sie folgende Komponenten: Bezeichnung Anzahl Vormontiertes Gestell 19.10 Lagerdeckel 19.14 M10 Montageschlüssel 19.15 M8 Montageschlüssel 19.16 M3-Sechkantschlüssel M6x6-Gewindestifte Feststellmuttern M6x6-Gewindestifte Ziehen sie jetzt das Gestell auf die gewünschte Breite. Sollten sie zuvor die Gewinde stifte bzw. Überwurfmut- tern angezogen haben, müssen sie diese jetzt noch einmal lösen. -
Seite 16: Anschluss Der Elektrischen Komponenten
3.4.9 Anschluss der elektrischen Komponenten montieren sie folgende Komponenten: Bezeichnung Anzahl Schließen sie das Netzteil noch nicht am Strom an Vormontiertes Gestell Netzteil Netzteilkabel Bedienteilkabel Bedienteil Motor Verbindungskabel Abbildung 26 Schließen sie das Verbindungskabel an den Slave Motor an Abbildungen 26 ... -
Seite 17: Funktionstest Ohne Tischplatte
3.4.10 Funktionstest ohne Tischplatte Die folgenden Bauteile sind zu verwenden: Abbildung 37 Drücken Sie “UP” Taste, das Gestell fährt hoch. Lassen sie die Taste los, das Gestell stoppt. Drücken Sie “DOWN” Taste, das Gestell fährt runter. Lassen sie die Taste los, das Gestell stoppt. -
Seite 18: Technische Daten
4 TECHNISCHE DATEN Gestell für einen elektromotorisch höhenverstellbaren Sitz-/Steharbeitstisch P2t081-0EN-DE-NL Anleitung, Version: System 2-stufige Motorversion, elektrisch Material Aluminium, Stahl und Kunststoff Hub (max.) 650 mm Getellbelastung (max.) Flächenlast 80 kg Gestellgewicht ± 28 kg Hubgeschwindigkeit 0 kg Getellbelastung ± 42 mm/s Hubgeschwindigkeit 80 kg Getellbelastung ±... - Seite 19 118 — 170 cm 57 cm 74 cm minimale Gestellhöhe 063 cm maximale Gestellhöhe 128 cm maximaler Hub 065 cm Gestellbreite 118 - 170 cm Gestelltiefe 074 cm minimale Tischplattentiefe 057 cm Maximale Gestellbelastung/ Flächenlast 080 kg Geschwindigkeit ( 0 kg Gestellbelastung) ±42 mm/s Geschwindigkeit (80 kg Gestellbelastung) ±33 mm/s...
-
Seite 20: Betriebshinweise
5 BETRIEBSHINWEISE Beachten Sie die Bestimmungen von Abschnitt 2 Sicherheitshinweise auf Seite 5, insbesondere: Lassen Sie keine Kinder unbeaufsichtigt mit dem Tischgestell. Kinder können über die Gefahren, die von diesem Tischgestell ausgehen nicht einschätzen. Sie unterliegen einer großen Gefahr, sich selbst zu verletzen, vielleicht sogar mit tödlichen Folgen. -
Seite 21: Problembehandlung
6 PROBLEMBEHANDLUNG Problem Mögliche Ursache Lösung Gestell bewegt sich nicht Kabel oder Anschluß problem Überprüfen aller Anschlüsse Ziehen Sie den Stecker für ca. 10 Minuten aus der Gestell bewegt sich nicht überlastet Steckdose. Stecken Sie den Stecker wieder in die Steckdose und versuchen Sie es erneut Wenn das Problem hier nicht gelisted ist, kontaktieren Sie bitte unseren Kundenservice. -
Seite 22: Kundendienst
7 KUNDENDIENST Bei Inanspruchnahme des Kundendienstes bitte stets den Tischgestelltyp angeben. Retail 9.1 Tischgestell außer Betrieb nehmen Ziehen Sie den Netzstecker aus der Steckdose. 9.2 Tischgestell abbauen und ggf. Zerlegen Zwecks Abbau und Zerlegung des Tischgestell setzen Sie sich ggf. mit dem ...
