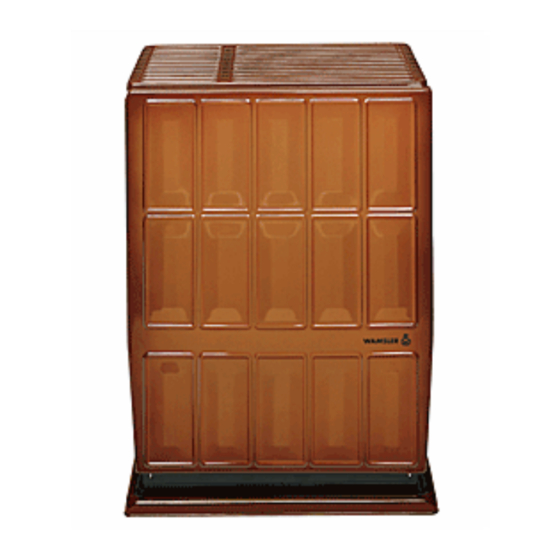

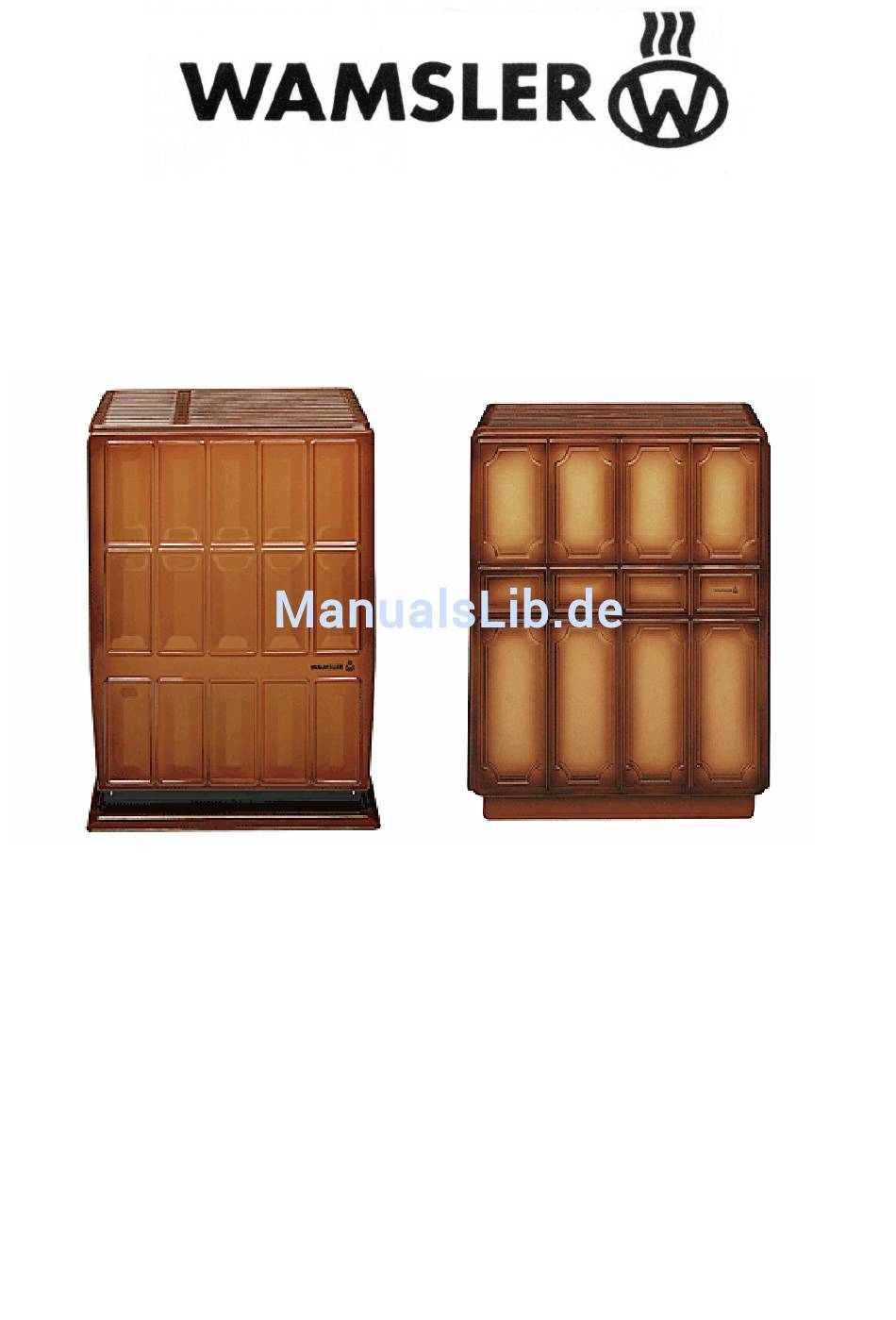

- Seite 1 Bedienungs- und Aufstellanleitung OU 4,3 (437 41) ORX 4,3 (406 41) OU 5/7 Vario (437 70)
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS..................2 Vorwort........................3 SICHERHEITSHINWEISE ..................4 Geräteaufbau ......................6 1. Allgemeines...................... 9 1.1 Hinweis für die Verpackungsentsorgung ............9 1.2 Kurzfassung der Aufstellanleitung ..............9 1.3 Technische Daten ..................10 1.4 Daten für die Schornsteinbemessung nach DIN EN 13384 ......10 1.5 Zeichnungen .................... -
Seite 3: Vorwort
Verschmutztes Öl bzw. ölgetränktes Material nur an dafür bestimmten • Entsorgungsstellen abgeben. Damit Sie recht lange Freude an Ihrem neuen WAMSLER – Ölofen haben, sollten Sie die folgende Gebrauchsanweisung gründlich studieren. Hierin finden Sie alles Wissenswerte sowie einige zusätzliche Tipps. -
Seite 4: Sicherheitshinweise
10. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich bitte rechzeitig unter Angabe der genauen Art.-Nr. und Fert.-Nr. an Ihren Fachhändler. Es sind nur Original Wamsler-Ersatzteile zu verwenden. 11. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear- beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei- zungs- oder Luftheizungsbau) durchgeführt werden. - Seite 5 14. Die Feuerstätte darf nicht verändert werden. 15. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4 m, bei Mehr- fachbelegung 5 m liegt, sollte vermieden werden. An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei bis drei weitere Feuerstätten an- geschlossen sein.
-
Seite 6: Geräteaufbau
Geräteaufbau OU4,3 OU5/7... - Seite 7 ORX 4,3...
- Seite 8 Legende Brennerring 4,3 kW Abdeckgitter Deckel Oberseite Schauloch im Deckel Tankabsperrventil Öl-Einfüllstutzen Staublech (bei ORX zweiteilig) Regulierknebel Reglerstange Sicherheitsfalle am Ölregler Reinigungsnadel Brennerring Aufnahmezapfen für Vorderwand 5/7 kW (und ORX Rückwand) Oberseite Verbrennungsluftbegrenzer Filterdeckel am Ölregler Betätigungsstange f. Reinigungs- nadel (nur ORX) Bild 3...
-
Seite 9: Allgemeines
Kunststoffverpackungsteile sollten ebenfalls in die dafür vorgesehenen Sammelbehäl- • ter gegeben werden. Als Packhilfsmittel sind bei Wamsler nur recyclingfähige Kunststoffe zugelassen, z.B.: In den Beispielen steht: 1.2 Kurzfassung der Aufstellanleitung Diese Zusammenstellung soll lediglich als Gedankenstütze gebraucht werden. Sie ersetzt nicht die ausführlichen Anweisungen und Erläuterungen der Aufstellanleitung. -
Seite 10: Technische Daten
88 / 53 / 34 bei Zeitheizung 60 / 38 / 22 144 / 84 / 58 60 / 38 / 22 Verkaufsbezeichnung OU 4,3 OU 5/7 Vario ORX 4,3 Gewicht Brutto/Netto 31 / 24 36 / 32 31 / 24 *günstige Bauweise... -
Seite 11: Zeichnungen
1.5 Zeichnungen A = 335 mm OU4,3 A = 350 mm OU5/7 ORX 4,3 A = 300 mm B = 150 mm... -
Seite 12: Sicherheitsbestimmungen
1.6 Sicherheitsbestimmungen Machen Sie sich vor dem ersten Benutzen mit den Kapiteln der Aufstellanleitung vertraut. Bewahren Sie die Aufstellanleitung sorgfältig auf und geben Sie diese an Nachbesitzer weiter. In den einzelnen Kapiteln der Aufstellanleitung werden Sie Schritt für Schritt von den sicherheits- rechtlichen Bestimmungen über das Aufstellen und anschließend an den Gebrauch des Gerätes herangeführt. -
Seite 13: Aufstellen Des Ölofens
1.7 Aufstellen des Ölofens Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. -
Seite 14: Umbauten Auf Anschluss Links Seitlich (Nur Orx)
1.9 Umbauten auf Anschluss links seitlich (nur ORX) Rückwand abnehmen (wie unter 2.3 beschrieben). Die beiden Spannschrauben an der Rohrstutzen – Drehmanschette (Bild 6) lockern und die Fixierschraube über dem Rohrstutzen (Bild 7) her- ausdrehen. Rohrstutzen mit Manschette um 90 Grad zum vorher geöffneten Seiten- wanddurchbruch drehen (Bild 8) und auf das Fixierschraubenloch im Heiz-... - Seite 15 Fixierschraube an dieser Stelle − wieder einschrauben (Bild 9) und anschließend Spannschrauben an der Drehmanschette wieder fest- ziehen (Bild 10). Rückwand wieder einhängen und heraus getrennten Seitenwandde- ckel hinter die 3 durchgestochenen Laschen von den nunmehr freien Rückwanddurchbruch einklemmen (Bild 11).
-
Seite 16: Umbau Auf Anschluss
1.10 Umbau auf Anschluss rechts seitlich (nur ORX) Für den Anschluss rechts seitlich ist die Vorder- und Rückwand auszutauschen und die Scharnierstange des Abdeckgitters zum Drehen der Abdeckung um 180 Grad herauszu- ziehen (Bild 12). Alles Übrige entspricht dem Umbauablauf nach Kapitel 1.9. 1.11 Umbau auf Anschluss rechts hinten (nur ORX) Der Umbauablauf entspricht Kapitel 1.9 und 1.10 jedoch mit dem Unterschied, dass die Rohrstutzenmanschette um 180 Grad gedreht und anstelle des Seitenwandverschlussde-... -
Seite 17: Anschluss An Den Schornstein
1.13 Anschluss an den Schornstein Bei der Aufstellung und dem Anschluss sind außer den Vorschriften der Feuerungsanla- genverordnung (FeuVO) folgende Punkte besonders zu beachten: Das Gerät ist mit einem Abgasrohr von 120mm lichter Weite anzuschließen. • Der Förderdruck muss bei max. Heizleistung gemessen mindestens 12 Pa betragen. •... -
Seite 18: Bedienung
2. Bedienung 2.1 Inbetriebnahme des Ölofen Prüfen Sie, ob die Brennerringe (siehe Bild 3) und das Staublech (Bild 13 – 16) richtig eingelegt sind. Nach Öffnen des Abdeckgitters (1) und Abnehmen des Tankdeckels kann der Öltank be- füllt werden (nur Heizöl EL "extra leicht" verwenden!). Mittels eines Schwimmkörpers im Einfüllrohr kann die Füllhöhe beobachtet werden. -
Seite 19: Bedienung Der Variomatik (Wenn Vorhanden)
2.2 Bedienung der Variomatik (wenn vorhanden) Der Variomatik-Ölofen wird bei ca. 3 kW (bei 4,3) / 5 kW (bei 5/7) begrenzt (grüner Be- reich), da diese Heizleistung in den meisten Fällen ausreichend ist, um eine wohlige Wärme zu erzeugen. Vorteil - Kein Überheizen der Räume durch unbedachte Betriebsweise. -
Seite 20: Reinigung Und Pflege
3. Reinigung und Pflege 3.1 Reinigung des Ölofens Um an die Reinigungsnadel (10) heranzukommen, muss die Vorderwand abgenommen werden (Bild 18, OU Serie). Bei Iängerem Betrieb auf Stufe 1, kann es in Abständen von wenigen Wochen zur Verko- kung des Öleinlaufs im Brennertopf kommen. Erkennbar wird das durch ein Abreißen der Flamme bei Kleinstellung bzw. -
Seite 21: Ursachen Von Störungen
geeigneten Behälter aus dem Regler auffangen. Das Filtersieb kann mit Heizöl, Petroleum oder auch in heißem Wasser mit Spülmittelzusatz gereinigt werden. Bitte erst nach völli- gem Trocknen das Filtersieb wieder dicht einschrauben. Reste vom Öl und/oder der Reini- gungsflüssigkeiten ordnungsgemäß entsorgen. Zum Verbrennungsluftbegrenzer (Bild 20): An der Rückseite des Ölofens befindet sich unten der Verbrennungsluftbegrenzer mit sei- ner beweglichen Luftklappe. -
Seite 22: Ursachen Und Behebung Von Störungen
3.4 Ursachen und Behebung von Störungen Im Reparaturfalle, verständigen Sie bitte die nächstgelegene Kundendienststelle mit Anga- be der auf dem Typschild des Gerätes befindlichen Typ – Nr., A – Nr. und F. – Nr. Störung Überprüfung / Behebung Es kommt kein ÖI Ist ÖI im Tank? Ist das Absperrventil (4) geöffnet? Ist richtiges Heizöl eingefüllt? -
Seite 23: Konformitätserklärung
4. Konformitätserklärung 437 41 (OU 4,3) 437 70 (OU 5/7) 406 41 (ORX 4,3) Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewirken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung... - Seite 24 Haus – und Küchentechnik GmbH Gutenbergstr. 25 D – 85748 Garching bei München Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-297 www.wamsler.eu...
