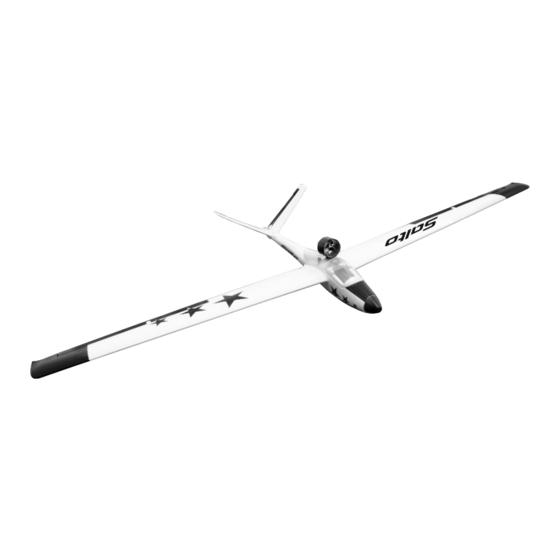

MIT BRUSHLESS "EDF" ANTRIEB UND V LEITWERK
TECHNISCHE DATEN :
Spannweite :
Gesamtlänge :
Gewicht :
Tragflügelinhalt :
Tragflügelbelastung :
Brushless Regler :
Inbegriffenes Zubehör
- Brushless Outrunner Motor 5300 KV
- Einziehbare Klappturbine mit 56 mm Durchmesser und 3 Blatt Luftschraube
- 4 eingebaute Mikroservos
Empfohlenes Zubehör
- RC Anlage in 2.4 GHZ: 4 Kanal als Minimum oder 5 Kanal (Best. Nr. JRXG6, JRXG7 oder T3423)
- 11,1V 1800 mAh LiPo Akkupack (Abmessungen 70x25x38 mm)
- Schnellladegerät X6S Best. Nr. T1234
RC FUNKTIONEN :
Seitenruder
Höhenruder
Querruder
Aktivierung der Klappturbine
Motordrehzahl
3 ACHS KUNSTFLUG ELEKTROSEGLER
1 806 mm
810 mm
880 g
22,05 dm
39,91 g/dm
40 A
www.t2m-rc.fr
BEDIENUNGSANLEITUNG
2
2
T4510
Werbung
Inhaltszusammenfassung für Salto T4510
- Seite 1 T4510 3 ACHS KUNSTFLUG ELEKTROSEGLER MIT BRUSHLESS “EDF” ANTRIEB UND V LEITWERK BEDIENUNGSANLEITUNG TECHNISCHE DATEN : Spannweite : 1 806 mm Gesamtlänge : 810 mm Gewicht : 880 g Tragflügelinhalt : 22,05 dm Tragflügelbelastung : 39,91 g/dm Brushless Regler : 40 A Inbegriffenes Zubehör...
- Seite 2 FUNKTIONEN Querruder: Kontrolle des Rollens (rechts und links) Höhen- und Seitenruder: (V-Leitwerk) Kontrolle der Querachse (Steigen/Sinken) und Kontrolle des Schiebewinkels (rechts und links) Motordrehzahl: Proportionale Kontrolle der Drehgeschwindigkeit. Im Auto Modus klappt die Turbine je nach festgestellter Motordrehzahl ein- und aus. VERBINDUNGSSCHEMA DER VERSCHIEDENEN KOMPONENTEN AN DEN EMPFÄNGER.
-
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Allgemeine Sicherheitshinweise zum ordentlichen Betrieb eines ferngesteuerten (RC) Flugmodells Tips für den RC Einsteiger : Falls Sie sich vor dem ersten Flug nicht sicher fühlen, holen Sie sich Rat bei bereits erfahrenen RC Modellfliegern. Als Einsteiger sollten Sie Ihren Erstflug niemals alleine wagen. Dies wäre der beste Weg, um Ihr RC Flugmodell zu zerstören und sich dabei selbst oder gar Ihre Mitbürger zu verletzen. - Seite 4 MIXUNGSMODUL – BEDIENUNGSANLEITUNG MIXUNGSMODUL Einstellung des minimalen (mini) Modul im « Flugmodus » Servoanschlags L-EPA Schließen Sie diesen Stecker an einen der Ausgänge Dies ermöglicht die Einstellung des Empfängers, der durch einen Doppel- des Mini-malanschlages des Positionsschalter gesteuert werden kann. Dies ermö- Servos (Ausgefahrene Turbine) glicht Ihnen, den Flugmodus zu wählen.
- Seite 5 TEST UND EINSTELLUNGEN Kalibrieren Sie Ihren Sender-Gasknüppel vor der ersten Benutzung Ihres Flugmodells. Wenn es sich um einen neuen Flugregler handelt, gehen Sie sicher, daß die Funktion „Bremse“ desaktiviert ist. 1.Bringen Sie den Gasknüppel auf den minimalen Punkt und schalten Sie den Sender ein (Bild 4). Stellen Sie den Schalter auf Position „NORMAL“...
- Seite 6 Vorsicht : Gehen Sie vor dem Anschluß des Akkus sicher, dass sich keine Gegenstände im Drehradius der Luftschraube befinden. Die drehende Luftschraube darf niemals berührt werden. Verletzungsgefahr ! „AUTO MODUS“ Der Flugschalter befindet sich in der „AUTO“ Position(Bild 17) oder das „AUX“ Kabel ist nicht mit dem Empfänger verbunden.
-
Seite 7: Montage Des Rumpfes
MONTAGE DES RUMPFES Vorsicht! Vor Beginn des Zusammenbaus versichern Sie sich, daß alle RC Komponenten (Sender, Empfänger und Servos) auf Neutral stehen. Stellen Sie auf dem Gaskanal die Trimmung auf Mini Position. 1. Erforderliches Zubehör zur Montage der Tragflügel und des V Leitwerks (Bild 20) - Rumpf und Kabinenhaube - Linke und rechte Tragflügelhälften... - Seite 8 SCHWERPUNKT Nachdem Sie den Akku eingesetzt haben, prüfen Sie den Schwerpunkt des Modells. Der Schwerpunkt variiert je nach der Position der Turbine. Der Schwerpunkt des Modells befindet sich ca. 58 mm (+/- 2 mm) von der Traglflügelvorderseite, wenn man den Schwerpunkt etwas nach vorne verlegt, wird das Modell beim Flug stabiler und umgekehrt.
-
Seite 9: Start Und Landung
START UND LANDUNG DER RICHTIGE WURFSTART Diese Methode gilt nur für ein Elektromodell. Nach dem Einschalten des Senders und Empfängers steht der Gasknüppel auf maximaler Position. Das Flugmodell wird flach gegen den Wind geworfen. Nach wenigen Flugsekunden wird das Modell eine Steigung vollziehen, die möglicherweise kontrolliert werden muß. - Seite 10 NOTIZEN COPYRIGHT T2M 2013 - 19 -...
- Seite 11 T2M • BP30006 • Zone Industrielle F-57381 FAULQUEMONT CEDEX info@t2m.tm.fr T2M Deutschland Winterbergstrasse 24a D-66119 SAARBRÜCKEN hobby@t2m.tm.fr ATTENTION Ceci est un véritable modèle réduit radiocommandé. Produit destiné aux modélistes/utilisateurs d’au moins 14 ans. Tenir hors de portée des enfants. Conserver l’emballage pour toute référence ultérieure. Veuillez lire entièrement la notice d’utilisation et bien assimiler les informations relatives à...
