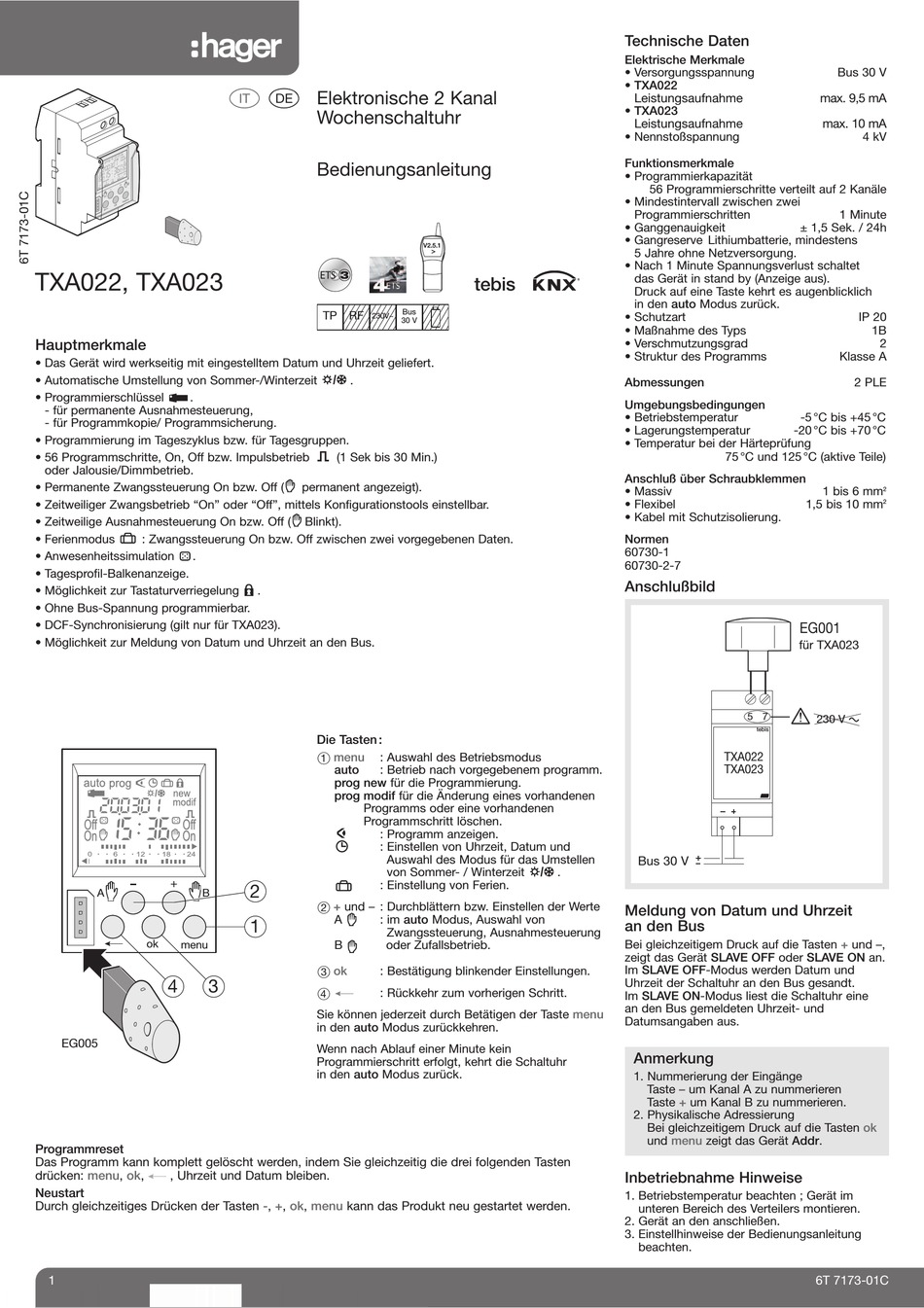

KNX TXA023 Bedienungsanleitung

TXA022, TXA023
Hauptmerkmale
• Das Gerät wird werkseitig mit eingestelltem Datum und Uhrzeit geliefert.
• Automatische Umstellung von Sommer-/Winterzeit
• Programmierschlüssel .
- für permanente Ausnahmesteuerung,
- für Programmkopie/ Programmsicherung.
• Programmierung im Tageszyklus bzw. für Tagesgruppen.
• 56 Programmschritte, On, Off bzw. Impulsbetrieb
oder Jalousie/Dimmbetrieb.
• Permanente Zwangssteuerung On bzw. Off (
• Zeitweiliger Zwangsbetrieb "On" oder "Off", mittels Konfigurationstools einstellbar.
• Zeitweilige Ausnahmesteuerung On bzw. Off (
• Ferienmodus : Zwangssteuerung On bzw. Off zwischen zwei vorgegebenen Daten.
• Anwesenheitssimulation .
• Tagesprofil-Balkenanzeige.
• Möglichkeit zur Tastaturverriegelung
• Ohne Bus-Spannung programmierbar.
• DCF-Synchronisierung (gilt nur für TXA023).
• Möglichkeit zur Meldung von Datum und Uhrzeit an den Bus.
+
A B
ok
menu
4 3
EG005
Programmreset
Das Programm kann komplett gelöscht werden, indem Sie gleichzeitig die drei folgenden Tasten
drücken: menu, ok, , Uhrzeit und Datum bleiben.
Neustart
Durch gleichzeitiges Drücken der Tasten -, +, ok,
1

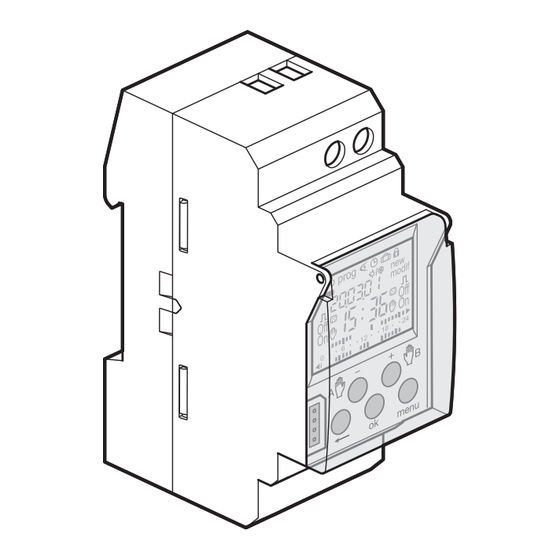

Elektronische 2 Kanal
¶ £
Wochenschaltuhr
Bedienungsanleitung
TP RF
230V~
30 V
.
(1 Sek bis 30 Min.)
permanent angezeigt).
Blinkt).
.
Die Tasten :
menu : Auswahl des Betriebsmodus
1
auto : Betrieb nach vorgegebenem programm.
prog new für die Programmierung.
prog modif für die Änderung eines vorhandenen
Programms oder eine vorhandenen
Programmschritt löschen.
: Programm anzeigen.
: Einstellen von Uhrzeit, Datum und
Auswahl des Modus für das Umstellen
von Sommer- / Winterzeit
: Einstellung von Ferien.
2
–
und : Durchblättern bzw. Einstellen der Werte
2
A : im auto Modus, Auswahl von
1
Zwangssteuerung, Ausnahmesteuerung
B oder Zufallsbetrieb.
ok : Bestätigung blinkender Einstellungen.
3
: Rückkehr zum vorherigen Schritt.
4
Sie können jederzeit durch Betätigen der Taste
in den auto Modus zurückkehren.
Wenn nach Ablauf einer Minute kein
Programmierschritt erfolgt, kehrt die Schaltuhr
in den auto Modus zurück.
menu kann das Produkt neu gestartet werden.
V2.5.1
tebis
Bus
.
menu
Technische Daten
Elektrische Merkmale
• Versorgungsspannung
• TXA022
Leistungsaufnahme
• TXA023
Leistungsaufnahme
• Nennstoßspannung
Funktionsmerkmale
• Programmierkapazität
56 Programmierschritte verteilt auf 2 Kanäle
• Mindestintervall zwischen zwei
Programmierschritten
• Ganggenauigkeit
• Gangreserve Lithiumbatterie, mindestens
5 Jahre ohne Netzversorgung.
• Nach 1 Minute Spannungsverlust schaltet
das Gerät in stand by (Anzeige aus).
Druck auf eine Taste kehrt es augenblicklich
in den auto Modus zurück.
• Schutzart
• Maßnahme des Typs
• Verschmutzungsgrad
• Struktur des Programms
Abmessungen
Umgebungsbedingungen
• Betriebstemperatur
• Lagerungstemperatur -20 °C bis +70 °C
• Temperatur bei der Härteprüfung
75 °C und 125 °C (aktive Teile)
Anschluß über Schraubklemmen
• Massiv
• Flexibel
• Kabel mit Schutzisolierung.
Normen
60730-1
60730-2-7
Anschlußbild
für TXA023
pour TXA023
5 7
tebis
TXA022
TXA023
Bus 30 V
Meldung von Datum und Uhrzeit
an den Bus
Bei gleichzeitigem Druck auf die Tasten
zeigt das Gerät SLAVE OFF oder SLAVE ON an.
Im SLAVE OFF-Modus werden Datum und
Uhrzeit der Schaltuhr an den Bus gesandt.
Im SLAVE ON-Modus liest die Schaltuhr eine
an den Bus gemeldeten Uhrzeit- und
Datumsangaben aus.
Anmerkung
1. Nummerierung der Eingänge
Taste – um Kanal A zu nummerieren
Taste um Kanal B zu nummerieren.
+
2. Physikalische Adressierung
Bei gleichzeitigem Druck auf die Tasten
und menu zeigt das Gerät Addr.
Inbetriebnahme Hinweise
1. Betriebstemperatur beachten ; Gerät im
unteren Bereich des Verteilers montieren.
2. Gerät an den anschließen.
3. Einstellhinweise der Bedienungsanleitung
beachten.
Bus 30 V
max. 9,5 mA
max. 10 mA
4 kV
1 Minute
± 1,5 Sek. / 24h
IP 20
1B
2
Klasse A
2 PLE
-5 °C bis +45 °C
1 bis 6 mm
2
1,5 bis 10 mm
2
EG001
230 V
und –,
+
ok
6T 7173-01C
