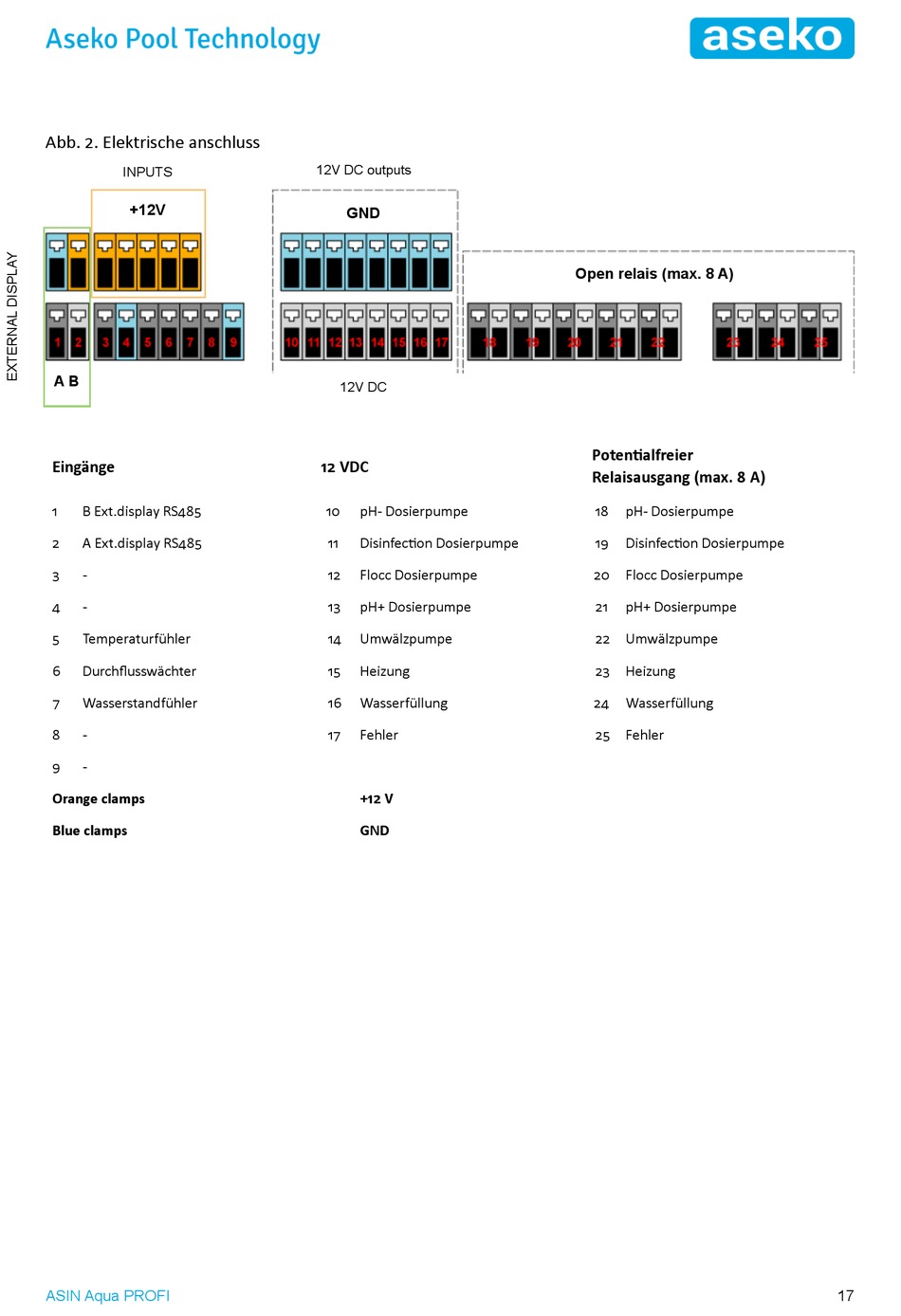

Abb. 2. Elektrische anschluss
INPUTS
+12V
A B
Eingänge
1
B Ext.display RS485
2
A Ext.display RS485
3
-
4
-
5
Temperaturfühler
6
Durchflusswächter
7
Wasserstandfühler
8
-
9
-
Orange clamps
Blue clamps
ASIN Aqua PROFI
12V DC outputs
GND
12V DC
12 VDC
10
pH- Dosierpumpe
11
DisinfecXon Dosierpumpe
12
Flocc Dosierpumpe
13
pH+ Dosierpumpe
14
Umwälzpumpe
15
Heizung
16
Wasserfüllung
17
Fehler
+12 V
GND
Open relais (max. 8 A)
PotenCalfreier
Relaisausgang (max. 8 A)
18
pH- Dosierpumpe
19
DisinfecXon Dosierpumpe
20 Flocc Dosierpumpe
21
pH+ Dosierpumpe
22 Umwälzpumpe
23 Heizung
24
Wasserfüllung
25 Fehler
! 1 7
