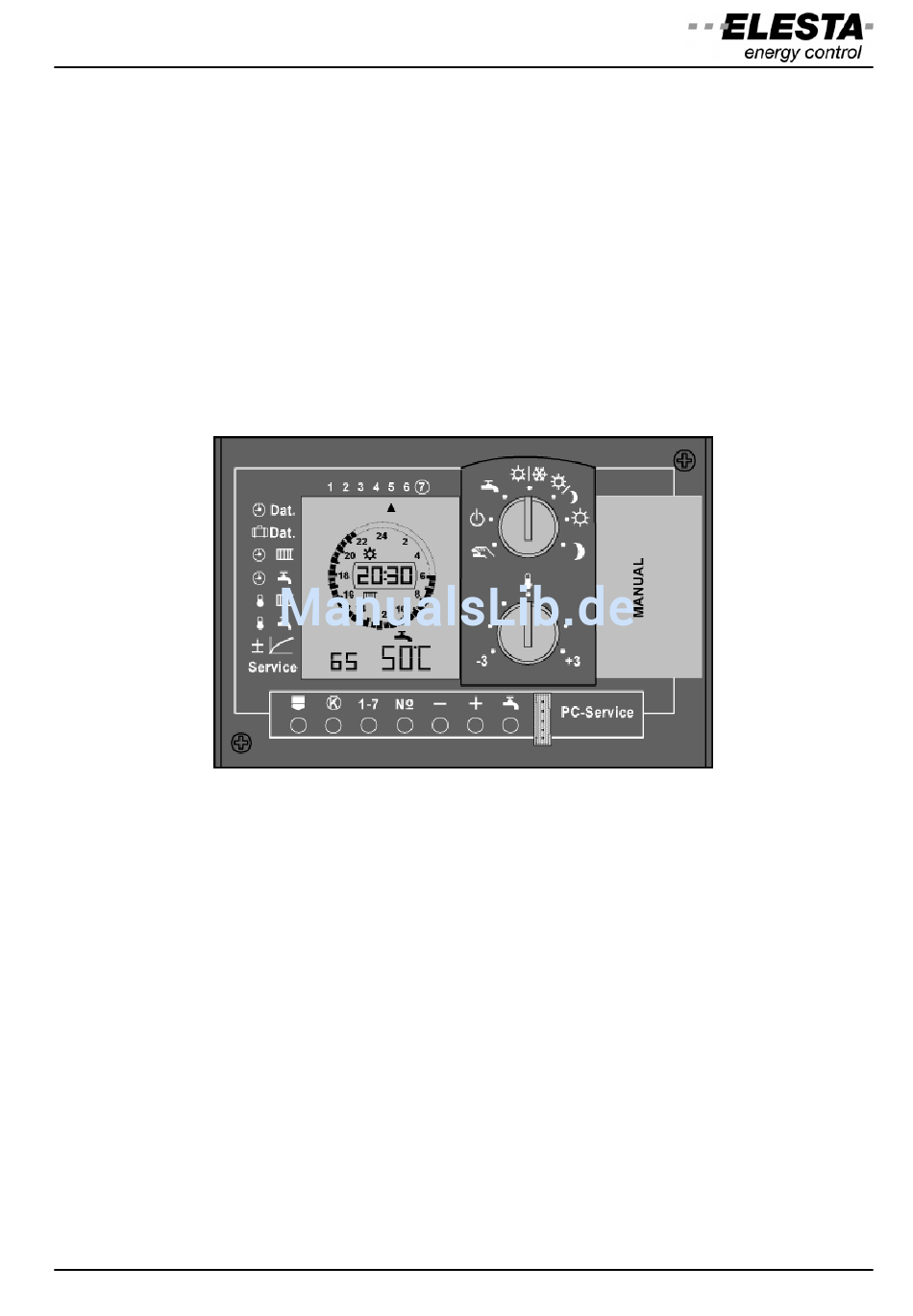

- Seite 1 Benutzerhandbuch: RDO354A/374A/384A Benutzerhandbuch DOMOTESTA RDO354A/374A/384A V6.1x Wärmepumpenregler für Heizen, Kühlen, Warmwasser, kontrollierte Wohnungslüftung, Solar und andere Zusatzenergien 163472V61/08.08 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Benutzerhandbuch: RDO354A/374A/384A Inhaltsverzeichnis Allgemein Die RDO-Baureihe Funktion des Reglers Zusatzmodule Sicherheits-Vorschriften Symbole Bestimmungsgemässer Gebrauch Autorisiertes Personal Produktspezifische Gefahren Bedienung Bedienelemente Anzeige Benutzerebene l: Programmwahl Benutzerebene ll: Einstellungen Montage Regler Fühler Zubehör Klemmenbelegung Klemmen-Beschriftung RDO3x4A Anschlussbeispiel Regler RDO384A I/O-Modul (Störmodul) RZB540A Mischerkreismodul RZM510A004 Checklisten Inbetriebnahme... -
Seite 3: Allgemein
Benutzerhandbuch: RDO354A/374A/384A Allgemein Allgemein Dieses Handbuch sollte zusammen mit dem Elektroschema, für den Servicetechniker gut zugänglich, bei der Wärmepumpe deponiert werden. Das Regelgerät wurde so entwickelt, dass es auf den unterschiedlichsten Anlagen eingesetzt werden kann. Daher ist es möglich, dass bei Ihrer Anlage nicht alle hier erwähnten Funktionen verwendet werden, und gewisses Zubehör (wie Fühler, Raumfernbedienung, etc.) nicht vorhanden ist. -
Seite 4: Sicherheitshinweise
Benutzerhandbuch: RDO354A/374A/384A Sicherheitshinweise Sicherheits-Vorschriften Symbole Warnhinweise: Die unten aufgeführten Warnhinweise werden in diesem Dokument verwendet. Die Warnhinweise erscheinen als Symbole oder als Text. Warnung: Hinweise, welche bei Nichtbeachtung Gefahr für Leib und Leben bedeuten und zu materiellen Schäden führen können. Diese Hinweise müssen zwingend befolgt werden. Achtung: Hinweise, welche bei Nichtbeachtung zu einem Defekt des Gerätes und zu materiellen Schäden (von Anlageteilen, Gebäuden, ...) führen können. -
Seite 5: Autorisiertes Personal
Benutzerhandbuch: RDO354A/374A/384A Sicherheitshinweise Autorisiertes Personal Montage der Geräte: Verdrahtung durch Fachkraft gemäss den örtlichen Vorschriften. Inbetriebnahme und Service der Geräte: Inbetriebnahme und Service dürfen nur von einem zugelassenen Installateur ausgeführt werden. Umbau oder Veränderungen am Gerät sind verboten. Arbeiten am Gerät (Reparaturen, Veränderungen) dürfen nur durch den Hersteller oder durch von ihm autorisierte Stellen ausgeführt werden. -
Seite 6: Bedienung
Benutzerhandbuch: RDO354A/374A/384A Bedienung Bedienung Die Bedienung erfolgt auf unterschiedlich zugänglichen Bedienebenen. Damit sollen versehentliche Fehleinstellungen an Parametern verhindert werden. Im normalen, störungsfreien Betrieb gibt die Grundanzeige Auskunft über den Betriebszustand der Anlage. Störungen und Programmüberlagerungen werden besonders angezeigt. Beim Betätigen einer beliebigen Taste wird die Beleuchtung eingeschaltet. Wenn einige Zeit keine Taste mehr betätigt wird, erscheint wieder die Grundanzeige und die Beleuchtung erlischt. -
Seite 7: Anzeige
Benutzerhandbuch: RDO354A/374A/384A Bedienung Anzeige Diese Abbildung zeigt alle ansteuerbaren Segmente der Anzeige (LCD). Symbole Temperaturanzeige: : Aussentemperatur : Warmwassertemperatur : Raumtemperatur Symbole Temperatursollwert: Raum: Warmwasser: : Frostschutz Frostschutz : Reduziert Reduziert : Normal Normal blinkt : Legionellenschutz A : Anzeige 1 B : Anzeige 2 C : Statusanzeigen falls freigegeben (Energieerzeuger, Pumpen, Mischer, usw.) D : Referenzsymbol... -
Seite 8: Anzeige Des Anlagezustandes
Benutzerhandbuch: RDO354A/374A/384A Bedienung 3.2.2 Anzeige des Anlagezustandes Der Anlagezustand (Zustand der Relais) kann auf dem Feld "Service" oder eventuell in der Grundanzeige betrachtet werden. Mit der Kreistaste werden andere Zonen betrachtet. ↓ Ausgang Q7 aktiv, ↑ Ausgang Q6 aktiv Energieerzeuger Stufe 1 in Betrieb Energieerzeuger Stufe 2 in Betrieb Ausgang PWM 1 aktiv Ausgang PWM 2 aktiv... -
Seite 9: Fehleranzeige
Benutzerhandbuch: RDO354A/374A/384A Bedienung 47: Taupunktwächter aktiv 48: Einschaltverzögerung Ventilator nach Abtauen 50: Schwimmbadladung 60: WW-Ladung mit 'nur Stufe 3' Das Anzeigeformat bei 2-stufigen Anlagen ist: "xx.yy". "xx" steht für WP-Stufe 1 bzw. "yy" für WP-Stufe 2. 3.2.3 Fehleranzeige Fehler werden in der Grundanzeige mit den Anzeigefeldern 1 und 2 blinkend angezeigt und im Fehlerspeicher eingetragen. -
Seite 10: Benutzerebene L: Programmwahl
Benutzerhandbuch: RDO354A/374A/384A Bedienung Benutzerebene l: Programmwahl 3.3.1 Betriebsartenschalter 1 und evtl. 2 Mit dem Betriebsartenschalter sind folgende Betriebsarten wählbar: Handbetrieb: Energieerzeuger ist AUS. Zonenpumpen sind EIN (siehe Par.11c). Der Mischerausgang ist spannungslos. Heizung und Warmwasserladung erfolgt über Stufe 3 bzw. WW-elektrisch. Standby: AUS, (Frostschutz wirksam). -
Seite 11: Benutzerebene Ll: Einstellungen
Benutzerhandbuch: RDO354A/374A/384A Bedienung Benutzerebene ll: Einstellungen 3.4.1 Bedienung in Benutzerebene ll Funktionswahl-Taste Zur Aktivierung der Benutzerebene ll. Mit der Funktionswahltaste wird der Auswahlpfeil bei jedem Tastendruck nach unten verschoben. Solange der Auswahlpfeil sichtbar ist, ist die Benutzerebene II aktiv. Folgende Funktionen sind wählbar: : Uhrzeit, Datum, Jahr einstellen : Ferienprogramm Abwesenheit einstellen : Schaltuhr... -
Seite 12: Schaltzeiten Einstellen
Benutzerhandbuch: RDO354A/374A/384A Bedienung Einzelnen Block löschen: 4 15.03 : Block wählen (gerader Parameter=Rückkehr) 3 - -.- - : Taste "-" drücken, bis Block deaktiviert Alle Blöcke löschen: 3 09.03 : Taste 5 Sekunden lang drücken 1 - -.- - : Ferienprogramm deaktiviert 3.4.4 Schaltzeiten einstellen Wochentag, durch Auswahlpfeil angezeigt... -
Seite 13: Temperaturabweichung (Heizkennlinie) Korrigieren
Benutzerhandbuch: RDO354A/374A/384A Bedienung Standard-Schaltprogramm (Werkeinstellungen) laden: : Funktion: Zone Warmwasser : Ggf. gewünschte Zone anwählen COPY : Taste 5 Sekunden drücken; Anzeige "COPY", danach erscheint folgende Anzeige: S-UH 2 : Für : Standard-Daten 2 geladen oder S-Ub : Für : Standard-Daten geladen oder S-UF 9 : Für... - Seite 14 Benutzerhandbuch: RDO354A/374A/384A Bedienung 3.4.7 Servicedaten anzeigen : Funktion wählen : Gewünschte Zone [ 2, ] anwählen : Parameter wählen Temperaturen: 55°C : Warmwasser 1* 53°C : Warmwasser 2* -5°C : Aussentemperatur (# gebäudebezogener Wert) -5°C : Aussentemperatur 2 12 20.1°C : Raumtemperatur* 40°C : Vorlauftemperatur Mischer*...
-
Seite 15: Fussboden-Austrocknungsprogramm
Benutzerhandbuch: RDO354A/374A/384A Bedienung Fehlerspeicher: Fehlernummern siehe Kapitel 3.2.3 "Fehleranzeige". Die 10 zuletzt erkannten Fehler werden gespeichert, ältere werden überschrieben. Jeder Fehler wird mit Datum registriert. Ein Fehler wird nicht doppelt registriert, jedoch sein Datumseintrag korrigiert. 90 YXX : (Jüngster) Fehler und Nummer Datumsanzeige im Feld Uhrzeit Y=1..7 Zonen (1..7) XX=Fehlercodes (siehe Kapitel 3.2.3) -
Seite 16: Montage
Benutzerhandbuch: RDO354A/374A/384A Montageanleitung Montage Regler 4.1.1 Massbild max. 9 mm 4.1.2 Montagemöglichkeiten Einbau-Montage: Gerät in Schalttafel-Ausschnitt schieben und mit Befestigungsschrauben fixieren. Verdrahtung mit Stecker- leisten für AMP-Messer RZB500A und RZB501A, Steckerleisten schraubbar RZB510A und RZB511A (oder Grundplatte RZB520A mit RZB511A). Regler RDO374A -> Steckerleiste RZB511A erforderlich. Aufbau-Montage: Grundplatte RZB520A montieren und verdrahten. -
Seite 17: Raumfernbedienungen, Raumtemperaturfühler
Benutzerhandbuch: RDO354A/374A/384A Montageanleitung Fühler 4.2.1 Raumfernbedienungen, Raumtemperaturfühler Im Hauptwohnraum, an Innenwand montieren. Nicht der Sonne oder Fremdwärmeeinflüssen aussetzen (Kaminwand, Radiatorennähe, Zugluft, Fernsehgeräten, Beleuchtungskörpern). Nicht verdecken durch Möbel oder Vorhänge, ca. 1.2-1.5m über dem Fussboden montieren. Installationsrohr gegen Zugluft abdichten. Der Gehäuseboden kann als Bohrschablone verwendet werden. Gerätebus: Mit Adress- schalter... - Seite 18 Benutzerhandbuch: RDO354A/374A/384A Montageanleitung 4.2.2 Temperaturfühler Abzweig- und Steckdosen vermeiden. Eigenes Fühlerkabel verwenden. Leitungslänge passive Fühler max. 100m, Kabel 2x1mm Litze, nicht abgeschirmt, getrennt von Netzleitungen verlegen. Leitungslänge: Bis 25m Kabelquerschnitt: 0.25mm Leitungslänge: Bis 50m Kabelquerschnitt: 0.5 mm Leitungslänge: Bis 100m Kabelquerschnitt: 1.0 mm FT1A FT2A...
-
Seite 19: Zubehör
Benutzerhandbuch: RDO354A/374A/384A Montageanleitung (NTC 10kΩ Ω Ω Ω Ω ; bei 25°C) ) ) ) ) Kabelfühler RFT114A: (PTC 1kΩ Ω Ω Ω Ω ; bei 25°C) ) ) ) ) Kabelfühler RFT204B: Zur Messung der Primär- (Bp) oder der Verdampfertemperatur (Be). Montage: Mit Tauchhülse, minimale Montagetiefe 51mm. - Seite 20 Benutzerhandbuch: RDO354A/374A/384A Montageanleitung Bus-Schnittstelle RZB565A (steckbar im Regler RDO3xxA): RS232-Schnittstelle bietet die Möglichkeit mit der Kommunikations-Software RDO-com, mehrere Regler (RDO3xxA) zu bedienen. Die Verbindung zwischen den Reglern erfolgt über einen Feldbus (RSC). Es erfolgt kein Datenaustausch zwischen den Reglern. RS232C : Nullmodemkabel, max. Länge 15m : Kabel 2 Adern und Abschirmung, max.
- Seite 21 Benutzerhandbuch: RDO354A/374A/384A...
-
Seite 22: Installation, Klemmenbelegung
Benutzerhandbuch: RDO354A/374A/384A Installation, Klemmenbelegung Klemmenbelegung Nach Anwendungsschema oder Gesamtstromlaufplan verdrahten. Anschluss durch Fachkraft gemäss den örtlichen Vorschriften. Die Klemmen 1 bis 15 sind für Netzspannung 230V ausgelegt. Die Leiterbahnen der Relaiskontakte im Regler für den externen Verbraucher sind nicht kurzschlussfest ausgelegt. Kontrollen an der externen Verdrahtung und an deren Verbrauchern sind ohne aufgestecktes Gerät durchzuführen. -
Seite 23: Anschlussbeispiel Regler Rdo384A
Benutzerhandbuch: RDO354A/374A/384A Installation, Klemmenbelegung Anschlussbeispiel Regler RDO384A U V W Abtauen/ WWel Kühlen 14 11 12 14 11 12 RZM510A RFB5 .. A RFB5 .. A (Br2) (Br1) Bps2 (Br) (Bk) (Brü) (Bres) Ext.2 Ext.1 RDO384A (230V) Ve/Pu St.1 Frost/ Druck I/O-Modul (Störmodul) RZB540A Strömung/... -
Seite 24: Checklisten
Benutzerhandbuch: RDO354A/374A/384A Checklisten Checklisten Inbetriebnahme Schalten Sie die Netzspannung AUS (Netzsicherungen entfernen). Prüfen Sie, bevor der Regler mit den Steckerleisten verbunden ist oder bevor er auf der Grundplatte installiert ist, ob die elektrischen Anschlüsse zu den Anlagekomponenten, einschliesslich aller erforderlichen Sicherheitseinrichtungen gemäss Anschlussschema, korrekt ausgeführt sind. Stecken Sie die Steckerleisten ein oder befestigen Sie den Regler auf der Grundplatte. -
Seite 25: Parameterliste
Benutzerhandbuch: RDO354A/374A/384A Parameterliste Fachmannebene l: Parametereinstellung Die Fachmannebene darf nur durch einen Fachmann aktiviert werden. Unsachgemässe Veränderungen von Parametern können zu einem falschen Regelverhalten und zu Anlage- und Gerätedefekten führen. Vor Parametereinstellung sicherstellen dass eine Applikation gewählt ist (Service Nr. A0 > 0). Wenn nicht, mit Parameter +90 die gewünschte Applikationsnummer einstellen, die Taste für 5 Sekunden drücken (siehe Kapitel 8 "Fachmannebene II") und der entsprechende Parametersatz wird geladen. - Seite 26 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Konfiguration Energieaufbereitung/Hydraulik Par 100 Energie 0 Ohne Energieerzeuger 50 Sole/Wasser-Wärmepumpe 51 Wasser/Wasser-Wärmepumpe 52 Luft/Wasser-Wärmepumpe 53 Luft/Wasser-Kombi-Wärmepumpe 54 Wärmepumpe mit Direktverdampfer 60 Luft/Luft-Wärmepumpe kombiniert mit Wasser/Wasser-Wärmepumpe 62 Luft/Luft-Wärmepumpe kombiniert mit Luft/Wasser-Wärmepumpe 71 Heizen/Kühlen mit 2 ext. Energieerzeugern Par 102 Energieerzeuger 0 Ohne Energieerzeuger 1 Energieerzeuger 1-stufig...
- Seite 27 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Konfiguration Energieverteilung/Hydraulik Par 110 Anlagetyp Hydraulik 0 Nur 1 direkte Zone 1 Nur 1 Mischerkreis 2 Je 1 direkte Zone und Mischerkreis in 1 Zone (gleicher Schaltuhrkanal) 3 Wie 2 in 2 Zonen (unabhängige Schaltuhrkanäle) 4 2 Mischerkreise in 2 Zonen 10 Keine Zonen Par 111 Anzahl externer Zonen am Gerätebus...
-
Seite 28: Konfiguration Elektrische Ein-/Ausgänge
Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 11c Handbetrieb 0 WP AUS, Pumpen EIN, elektrische Energie EIN 1 WP AUS, Pumpen AUS, elektrische Energie EIN (Pumpenfrostschutz aktiv) 2 WP-Inbetriebnahme Heizen (Simulation von Ba=2°C) 3 WP-Inbetriebnahme Kühlen (Simulation von Ba=25°C) 4 Wie 0, Kessel als 3.Stufe Par 11J Ausgangsklemme direkte Zonenpumpe Einstellbereich wie Par.118... - Seite 29 Benutzerhandbuch: RDO354A/374A/384A Parameterliste 54 Ext. WW-Sollwert "normal" 55 Ext. WW-Sollwert "Legionellen" 56 Absaugpressostat 57 Absaugpressostat 2 58 Ext. Kühlungssperre Zone 2 61 Ext. Schwimmbadfreigabe 62 Ext. Minimalsollwert WP beim Kühlen (Par.1JJ) 63 WP-Kondensatorfrostschutz-Pressostat 64 Taupunktwächter Zone 1 65 Taupunktwächter Zone 2 66 Ext.
- Seite 30 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 123 Eingang Ext.5/Analogeingang Bwpv2 (Bres) (Klemme 31) Einstellbereich wie Par.120 (ohne 17) Par 124 Analogeingang Aussentemperaturfühler Ba (Klemme 26) 0 Keine Funktion 1 Aussentemperaturfühler 1 2 Aussentemperaturfühler 2 3 Raumfühler 1 4 Raumfühler 2 Par 125 Analogeingang Raumtemperaturfühler Bp (Br) (Klemme 27) 0 Keine Funktion 1 Aussentemperaturfühler 1...
- Seite 31 Benutzerhandbuch: RDO354A/374A/384A Parameterliste 201 Wie 171, nicht invertiert 202 Wie 172, nicht invertiert 203 Wie 173, nicht invertiert 204 Wie 174, nicht invertiert Par 127 Eingang Vorlauftemperaturfühler 1 (Mischer) Bv (Klemme 29) 0 Keine Funktion 21 Vorlauffühler 2 22 Warmwasserfühler 2 23 Vorlauffühler Mischer 1 25 Pufferspeicherfühler 1/WP-Rücklauffühler (ohne Speicher) 26 Pufferspeicherfühler 2...
- Seite 32 Benutzerhandbuch: RDO354A/374A/384A Parameterliste 54 Ext. WW-Sollwert "normal" 55 Ext. WW-Sollwert "Legionellen" 56 Absaugpressostat 57 Absaugpressostat 2 58 Ext. Kühlungssperre Zone 2 61 Ext. Schwimmbadfreigabe 62 Ext. Minimalsollwert WP beim Kühlen (Par.1JJ) 63 WP-Kondensatorfrostschutz-Pressostat 64 Taupunktwächter Zone 1 65 Taupunktwächter Zone 2 66 Ext.
- Seite 33 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 12J Eingang Bh1: Betriebsstunden 1 (Klemme 3) Einstellbereich wie Par.126 Par 12P Eingang Ext.2 RZM510 (Klemme 34) 6 Ext. Minimalsollwert Vorlauf aufschalten 7 Ext. Raumsollwert "normal" wirkt dauernd auf Zone 8 Ext. Raumsollwert "reduziert" wirkt dauernd auf Zone 15 Ext.
- Seite 34 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 131 Anzeigefeld 2 der Grundanzeige (Format: -999..9999) Einstellbereich wie Par.130 + folgende: 82 Tag, Monat (z.B. 25.12 -> 25.Dezember) Par 132 Betriebssymbole 0 Symbolanzeige AUS 1 Nur EIN in Funktion "Service" 2 Dauernd EIN Par 133 Quelle der Uhrzeit 0 Interne Uhr des Reglers 1 Externe (Funk-) Uhr am Gerätebus...
- Seite 35 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 142 Minimale Einschaltverzögerung Stufe 2, lastabhängig [min] 0..60 Minimale Einschaltverzögerungszeit (Werkseinstellung) (Einschaltzeitpunkt durch SD2 bestimmt) Par 143 Minimale Energieerzeugerlaufzeit [min] 0..30 Minimale Energieerzeugerlaufzeit Par 144 Verdichter Proportionalband Xp [K] 6..80 Proportionalband Verdichter Par 145 Verdichter Offset Proportionalband [K] 0..40 Offset Proportionalband Verdichter Par 146...
- Seite 36 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Konfiguration von Begrenzungen und Energieerzeugerschutz Par 150 Energieerzeugerminimalbegrenzung (Tkmin) [°C] 0..99 Minimale Energieerzeugertemperatur Par 151 Energieerzeugermaximalbegrenzung (Tkmax) [°C] 0..125 Maximale Energieerzeugertemperatur Par 152 Energieerzeugermaximalbegrenzung im Heizbetrieb [°C] 0..125 Maximale Energieerzeugertemperatur im Heizbetrieb Par 153 Vorlaufminimalbegrenzung Mischer (Tvmin) [°C] 0..99 Minimale Vorlauftemperatur des Mischerkreises Par 154...
- Seite 37 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Konfiguration Heizkennlinie Tksoll Tk [°C] Bei Festwertregelung: Par.162 Hinweis: Bei Verwendung des Aussentemperaturfühlers kann der am Regler eingestellte Sollwert (mit Tasten "+,-") durch die Heizkennlinie angepasst werden. Par.160 Par.161 Tksoll: Energieerzeugertemperatursollwert Ta [°C] Mischerkreise Direkter Kreis und Mischerkreis in (direkter HK ohne Par.168) einer Zone (gleicher Schaltuhrkanal) Tv [°C]...
-
Seite 38: Konfiguration Für Optimierung
Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 168 Überhöhung Energieerzeuger-/Vorlauftemperatur Mischer [K] 0..30 Überhöhung der Energieerzeugertemperatur zur Vorlauftemperatur bei einem Mischerkreis Par 169 Zuweisung Aussentemperatur zu Zone 0 Kein Aussentemperaturfühler 1 Aussentemperaturfühler 1 (Ba1) 2 Aussentemperaturfühler 2 (Ba2) 3 Gemittelter Wert der Aussentemperaturfühler 1+2 (Ba1+Ba2) 4 Aussentemperaturfühler über Zusatzmodul RZM510A 5 Aussentemperatur über Gebäudeleitbus Par 16A... -
Seite 39: Parameter Für Spezielle Betriebsweisen
Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 176 Optimierung der WP-Ausschaltungen 0 AUS 1 Absenken nach Schaltuhr, aber erst wenn WP aus (gilt für Zone und WW) Par 177 Optimierung Warmwasserladung mit WP und elektrisch 0 AUS 1 Erneute WW-Ladung erst, wenn WW wieder auf "Reduziert" entladen ist Parameter für spezielle Betriebsweisen Par 180 Tages-Heizgrenzenautomatik... -
Seite 40: Konfiguration Für Warmwasser
Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 18d WP-Test 0 AUS 1 Gebäudeträgheit und div. Schaltzeiten ausgeschaltet (Par.142, 14h, 14J, 170, 186, 188, 18A, 18b, 197, 1F5, 1F8) 2 Wie 1 plus Simulation Heizen 3 Wie 1 plus Simulation Kühlen Hinweis: Diese Funktion wird nach 30 Minuten automatisch abgeschaltet. Frostschutzfunktionen: Pumpenfrostschutz: Zonenpumpe ein, wenn die gebäudebezogene Aussentemperatur unter die einstellbare Anlagefrostschutztemperatur fällt (Hysterese +0.25°C). - Seite 41 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 1A2 Temperaturdifferenz für Solarkollektorpumpe AUS [K] 0..16 Ausschaltpunkt für Pumpe im Solarkreis; Pumpe im Solarkreis AUS: Tkoldiff < Par.1A2 Hinweis: Auch bei drehzahlvariabler Pumpe im Solarkreis wirksam, interne Begrenzung: Par.1A2 < Par.1A1 - 3K Par 1A3 Funktion beim Überschreiten der Kollektorübertemperatur 0 Keine Wirkung 1 Max.
-
Seite 42: Konfiguration Für Ww-Elektrisch
Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 1b4 Temperatur bei minimalem PWM1-Signal [°C] -125..125 Minimales PWM1-Signal bis zur eingestellten Temperatur wirksam Par 1b5 Temperatur bei maximalem PWM1-Signal [°C] -125..125 Maximales PWM1-Signal ab der eingestellten Temperatur wirksam Par 1b6 Lüfter P-Band [K] 1.0..5.0 P-Band des PWM-Ausganges zur Ansteuerung des Lüfters Par 1b7 Lüfterdrehzahl bei "Hand"... -
Seite 43: Konfiguration Für Wärmepumpen
Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 1c7 WW-elektrisch Funktionalität Bivalenzschaltpunkt 0 Bivalenzschaltpunkt nicht verwendet 1 Bivalenzschaltpunkt mit Primärtemperatur 2 Bivalenzschaltpunkt mit Aussentemperatur Par 1c8 WW-elektrisch Bivalenzschaltpunkt [°C] -20..20 Temperatur für Freigabe WW-elektrisch (Par.1c7) Par 1c9 WW-elektrisch Verzögerung [min] 0..600 Die Verzögerung ist im Zusammenhang mit Par.1c7 aktiv Konfiguration für Wärmepumpen Par 1E0 Abtauverzögerung 1 [min]... - Seite 44 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 1Ed Ausgangsklemme WP-Primärpumpe, Ventilator Einstellbereich wie Par.118 Hinweis: Bei Direktverdampfer-WP mit Absaugfunktion wird über diesen Ausgang das Magnetventil angesteuert. Aktivierung der Funktion über Par.12x=56: Absaugpressostat (Par.18A und 18b auf 0 setzen!) Par 1EE Ausgangsklemme WP-Primärpumpe 2/Ventilator 2 Einstellbereich wie Par.118 Par 1EF Ausgangsklemme Abtau/Kühlen...
- Seite 45 Benutzerhandbuch: RDO354A/374A/384A Parameterliste wert korrigiert. Als Grundreferenz für die Schiebung gilt der eingestellte Wert des Parameters 1EP. Dieser Wert entspricht der Verdampferleistung bei einer Aussentemperatur von -30°C. Überschreitet das aktuelle ΔT den korrigierten Referenz- wert um die Schaltdifferenz (Par.1EL), wird die Abtauung eingeleitet. Bei 2-stufigen Wärmepumpen wird beim Zuschalten der 2.Stufe die Abtauung verhindert und nach Ablauf der Verzögerung eine Referenz für die 2.Stufe gemessen und überwacht.
- Seite 46 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Konfiguration für Zusatzheizung Stufe 3 (E-Heizstab, Brenner, etc.) Par 1F0 Stufe 3 Hydraulik 0 AUS 1 Nur im Heizbetrieb 2 Nur bei WW-Ladung 3 Im Heizbetrieb oder bei WW-Ladung wirksam 5 Nur im Heizbetrieb ohne Bedingung 6 Nur bei WW-Ladung ohne Bedingung 7 Im Heizbetrieb oder bei WW-Ladung wirksam ohne Bedingung Hinweis: Par.1F0=1, 2 oder 3: Bei WP-Störung im Heizbetrieb wird auf Sollwert "reduziert"...
-
Seite 47: Konfiguration Für Kühlbetrieb
Benutzerhandbuch: RDO354A/374A/384A Parameterliste Konfiguration für Zusatzfunktionen Solar Par 1h0 Überschreitung Pufferspeichertemperatur für Freigabe Raumsollwerterhöhung [K] 0..80 Überschreitung Pufferspeichertemperatur 2 für Erhöhung Raumsollwert Par 1h1 Freigabe der Raumsollwerterhöhung 0 AUS 1 EIN 2 EIN, bei Heizbetriebsarten auch bei Frostschutz Par 1h2 Raumsollwertüberhöhung [K] 0..6 Raumsollwertüberhöhung... - Seite 48 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 1Jb Freigabe der Kühlung 0 Automatisch nach Aussentemperatur 1 Mit RFB511 (Fernbedienung mit Schiebeschalter mit Positionen "Heizen", "Kühlen" und "Auto") 2 Mit RFB511 (Fernbedienung mit Schiebeschalter mit Positionen "Heizen", "Kühlen" und "Nur Lüften") Par 1Jc Passivkühlen 0 Keine Funktion 1 Mit Primärpumpe, ohne Zonenpumpe 2 Mit Primärpumpe, mit Zonenpumpe...
-
Seite 49: Konfiguration Für Kontrollierte Wohnungslüftung
Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 1JP Kühlen und Pufferspeicher 0 Passivkühlen hinter Pufferspeicher 1 Kühlen mit Pufferspeicher, mit Pufferspeicherladepumpe 2 Kühlen mit Pufferspeicher, ohne Pufferspeicherladepumpe bei Passivkühlen 3 Kühlen ohne Pufferspeicher, mit Pufferspeicherladepumpe 4 Kühlen ohne Pufferspeicher, ohne Pufferspeicherladepumpe bei Passivkühlen Par 1Jr Aktivkühlen Hydraulik 0 Wie Heizen... -
Seite 50: Konfiguration Für Wp-Zusatzfunktionen
Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 1L8 Ausgangsklemme Lüfter 2.Stufe Einstellbereich wie Par.118 Par 1L9 Ausgangsklemme Lüfter 3.Stufe Einstellbereich wie Par.118 Par 1LA Ausgangsklemme Abtau/Kühlen 2.Stufe Einstellbereich wie Par.118 Par 1Lb Ausgangsklemme freie Kühlung Einstellbereich wie Par.118 Konfiguration für WP-Zusatzfunktionen Par 1n0 MOP (max. -
Seite 51: Konfiguration Für Schwimmbadregelung
Benutzerhandbuch: RDO354A/374A/384A Parameterliste Par 1nb Ausgangsklemme Heizen Einstellbereich wie Par.118 Par 1nc Sollwertschiebung nach Temperaturdifferenz zwischen Verdampfer und Kondensator 0 AUS 39 Temperaturdifferenz zwischen Verdampfer und Kondensator Par 1nd Max. Temperaturdifferenz für Sollwertschiebung [K] 20..80 Max. Temperaturdifferenz für Sollwertschiebung Par 1nE Wahl der Abtaustufe 0 Abtauen mit aktueller Stufe 1 Abtauen mit Stufe 1... - Seite 52 Benutzerhandbuch: RDO354A/374A/384A Parameterliste Bemerkungen: Nur ein Mischerkreis kann als Schwimmbadkreis konfiguriert werden. Sind 2 Mischerkreise (Par.110=4) parametriert, kann Mischerkreis 1 nur bei einem RDO384A-Regler als Schwimmbadkreis definiert werden. Messung der Schwimmbad-Temperatur: Zur Messung der Schwimmbad-Temperatur muss der dem Kreis entsprechende Raumfühler konfiguriert werden. Ext.
-
Seite 53: Fachmannebene Ll: Relaistest, Applikationswahl, Etc
Benutzerhandbuch: RDO354A/374A/384A Fachmannebene II Fachmannebene ll: Relaistest, Applikationswahl, etc. In dieser Ebene können Zähler gesetzt oder gelöscht, Relaisausgänge getestet und die Zustände der externen Eingänge betrachtet werden. Mehrere Relais können gleichzeitig eingeschaltet sein. Um Beschädigungen an der Anlage oder Anlagekomponenten zu vermeiden, ist vor Aktivierung der Relais das Elektroschema der Anlage zu konsultieren. - Seite 54 Benutzerhandbuch: RDO354A/374A/384A Fachmannebene II Status der externen Eingänge: Wochentag =Eingang aktiv Klemme: Klemmenbeschriftung: Ext.1 Ext.2 Bres Funktion: Ext.1 Ext.2 Ext.3 WW-Th Ext.5 +52 Digitaleingang I/O-Modul auf Kl. 34 +58 Digitaleingang I/O-Modul auf Kl. 28 +59 Digitaleingang I/O-Modul auf Kl. 27 Ausgänge für Mischerkreise: Par.
-
Seite 55: Abkürzungen
Benutzerhandbuch: RDO354A/374A/384A Lexikon Abkürzungen : Aussenfühler Bag (Bps) : Rücklauf-/Pufferspeicherfühler : Verdampferfühler : Eingang Betriebsstunden Energieerzeuger Stufe 1 : Eingang Betriebsstunden Energieerzeuger Stufe 2 : Energieerzeugerfühler Bp1/2 : Primärfühler 1/2 : Pufferspeicherfühler : Raumfühler Bres : Reservefühler Brü : Rücklaufbegrenzungsfühler : Vorlauffühler Mischer Bwpv1 : WP-Vorlauffühler 1... -
Seite 56: Einstellungen
Benutzerhandbuch: RDO354A/374A/384A Einstellungen Protokoll: Sollwerte, Schaltuhr, ... Regelgerät Typ: RDO SW-Version: ¦ ¦ ¦ Programmschalter ¦ ¦ ¦ ¦ Anlagehydraulik ¦ ¦ : ¦ : ¦ ¦ ¦WP ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦... - Seite 57 Benutzerhandbuch: RDO354A/374A/384A Einstellungen Zone 1 Symbol 1 sichtbar) ¦ ¦ ¦ Raumsollwert ¦ : ¦ : ¦ : ¦ ¦ ¦ Raumfernbedienung ¦ ¦ ¦ ¦ Anlagehydraulik ¦ : ¦ ¦ ¦ Eingang Ext. ¦1: ¦2: ¦ ¦ Wochentag ¦ ein ¦...
- Seite 58 Benutzerhandbuch: RDO354A/374A/384A Einstellungen Zone 5 Symbol 5 sichtbar) ¦ ¦ ¦ Raumsollwert ¦ : ¦ : ¦ : ¦ ¦ ¦ Raumfernbedienung ¦ ¦ ¦ ¦ Anlagehydraulik ¦ : ¦ ¦ ¦ Eingang Ext. ¦1: ¦2: ¦ ¦ Wochentag ¦ ein ¦...
- Seite 59 Benutzerhandbuch: RDO354A/374A/384A...
- Seite 60 Benutzerhandbuch: RDO354A/374A/384A Ihr Vertreter: Ihr Installateur:...
