- Seite 1 Video Display Art. 349311 - 349312 Gebrauchsanweisungen...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Heimelektronik Allgemeine Informationen Szenarien Das Video Display Axolute Alarme Das Display Schalldiffusion Ruf von der Türstation Temperaturregelung Hauptseite Personalisiertes Menü Funktionstasten der Video-Gegensprechanlage Fortgeschrittener Betrieb Navigationstasten Das Menü „Sonstiges“ Betrieb Regelungen Gebrauch der Funktionen der Video-Gegensprechanlage 10 Regelungen - Lautstärke Um das Schloss der Türstation zu öffnen Regelungen - Monitor Um einen Ruf zu beantworten... - Seite 4 Bemerkungen...
-
Seite 5: Einleitung
Einleitung Allgemeine Informationen Das Video Display Axolute Das Display Ruf von der Türstation Hauptseite Funktionstasten der Video-Gegensprechanlage Navigationstasten... -
Seite 6: Allgemeine Informationen

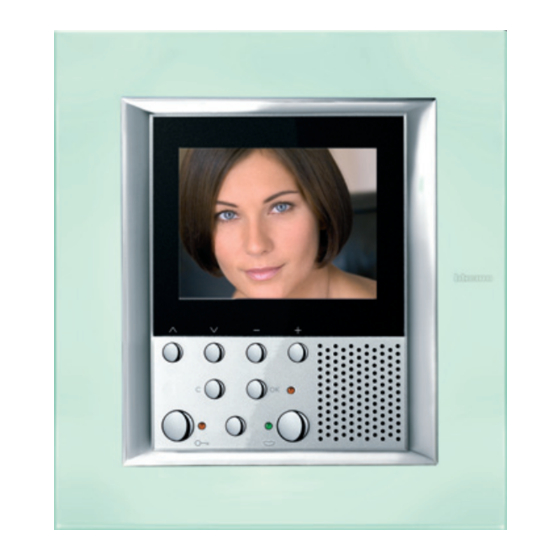

Einleitung Allgemeine Informationen Das Video Display Axolute Das Video Display Axolute bietet nicht nur die gewöhnlichen Funktionen einer Gegensprechanlage und der Videokontrolle, sondern auch die Möglichkeit mit Ihrer MY HOME Anlage zu interagieren. Sie können z .B. die automatische Licht- oder Rollladensteuerung aktivieren, eine Musikquelle der Schalldiffusionsanlage einschalten und die Lautstärke einstellen;... -
Seite 7: Das Display
Einleitung ■ Das Display Während des Betriebs verhält sich das Display wie folgt: Ruf von der Türstation Hauptseite Wenn ein Ruf von der Türstation eintrifft, zeigt das Display Durch Drücken der Taste OK, wird das Menü mit den das von der Kamera aufgenommene Bild. eingestellten Funktionen angezeigt. -
Seite 8: Funktionstasten Der Video-Gegensprechanlage
Einleitung Navigation tasten Funktionstasten der Video-Gegensprechanlage Schlosstaste Taste Wenn verbunden, öffnet sie das Schloss der Ermöglicht den Zugang zum Menü; bestätigt verbundenen Türstation; im Ruhestand öffnet die vorgenommene Wahl. sie das Schloss der zugeteilten Türstation. Die Leuchte (rot) meldet die erfolgte Aktivierung. -
Seite 9: Betrieb
Betrieb Gebrauch der Funktionen der Video-Gegensprechanlage Um das Schloss der Türstation zu öffnen Um einen Ruf zu beantworten Schaltet die Türstation ein Gebrauch der Navigationstasten Zugriff zum Hauptmenü Kommunikation Aktivierung Interkommunizierend Treppenlicht Kamera Kameras taktieren Ruf ausschließen Heimelektronik Szenarien Alarme Schalldiffusion Temperaturregelung Personalisiertes Menü... -
Seite 10: Gebrauch Der Funktionen Der Video-Gegensprechanlage
Betrieb ■ Gebrauch der Funktionen der Video-Gegensprechanlage Um das Schloss der Türstation zu öffnen Das Einschalten der Türstation aktivieren Schaltet vorübergehend ein, Wird diese Taste mehrmals gedrückt, aktiviert wenn die Taste gedrückt wird; sie im Takt die anderen Kameras der Anlage (zur Funktion Türzustand, wenden Sie sich bitte an Ihren (wenn vorhanden). -
Seite 11: Gebrauch Der Navigationstasten
Betrieb ■ Gebrauch der Navigationstasten E r m ö g l i c h t d e n Z u g a n g z u m M e n ü ; b e s t ä t i g t d i e vorgenommene Wahl. -
Seite 12: Zugriff Zum Hauptmenü
Beispiel eines verwaltbaren Steuerungen beschrieben. Einige dieser > SZENARIEN Hauptmenüs mit Steuerungen könnten in Ihrem Video Display nicht zur Verfügung stehen, da sie von der Installation anderer Bticino Systeme ALARME Untermenü für abhängig sind (z.B. Temperaturregelung, Diebstahlschutz, Kommunikation und SCHALLDIFFUSION Automation, Schalldiffusion). - Seite 13 Betrieb In den nachfolgenden Tabellen trägt der Installateur die genaue Konfi guration Ihres Video Displays ein. KOMMUNIKATION PERSONALISIERTES MENÜ > INT. Raum STEUERUNGEN BESCHREIBUNG Gestattet den Zugriff zu INT. Wohnzimmer einer größeren Anzahl von Funktionen und INT. Büro bietet die Möglichkeit SZEN.
-
Seite 14: Kommunikation
Betrieb ■ Kommunikation Aktivierung Interkommunizierend Diese Funktion ermöglicht es einen Aktuator oder eine Über diese Funktion kann man mit anderen in derselben Türstation zu aktivieren. Es kann beispielsweise ein Nebentor Wohnung oder in anderen Wohnungen installierten Video- geöffnet werden. Gegensprechanlagen/Gegensprechanlagen kommunizieren. Um das Hauptmenü... -
Seite 15: Treppenlicht
Betrieb Treppenlicht Kamera Ermöglicht es das Licht am Eingang oder der Treppen Mit einer Kamera kann man die eigene Wohnung überwachen, einzuschalten. indem eine der in der Wohnung und in den gemeinschaftlichen Bereichen (z.B. Garagen, Garten) installierten Kameras aktiviert wird. Um das Menü... -
Seite 16: Kameras Taktieren
Betrieb Kameras taktieren Ruf ausschließen Hiermit kann man das Läutwerk für den Ruf aktivieren/ Bietet die Möglichkeit die von allen installierten Kameras deaktivieren. Wenn das Läutwerk deaktiviert ist, leuchtet die aufgenommenen Bilder der Reihe nach anzeigen zu lassen. Wenn aktiviert, zeigt das Video Display 10 Sekunden lang das Bild der Leuchte für den Rufausschluss auf. -
Seite 17: Heimelektronik
Betrieb ■ Heimelektronik Szenarien Das Video Display ist mit der Automationsanlage Bticino In der nachstehenden Tabelle trägt der Installateur eine kurze Beschreibung der eingestellten Szenarien ein. verbunden und aktiviert die Szenarien. SZENARIO BESCHREIBUNG Vom Hauptmenü KOMMUNIKATION aus, Szenarien SZENARIO I wählen... -
Seite 18: Szenarien Alarme
Betrieb Alarme Das Video Display ist mit dem Einbruchsicherheitssystem Die im Fenster angezeigten Informationen sind folgendermaßen verbunden und liefert insbesondere Informationen über den zu verstehen: Anlagenstatus, die aktiven Zonen und die zuletzt aufgetretenen 4 Alarme. Vom Hauptmenü KOMMUNIKATION aus, Alarme wählen EINBRUCH SZENARIEN ANTI-PANIK... -
Seite 19: Schalldiffusion
Schalldiffusion Temperaturregelung Wenn das Video Display an die Schalldiffusionsanlage von Das Video Display ermöglicht es die Temperatur in der Bticino angeschlossen ist, kann man es kontrollieren. Wohnung zu kontrollieren und einzustellen, denn es interagiert mit der Temperaturregelungsanlage von Bticino. KOMMUNIKATION... - Seite 20 Betrieb Die Temperatur kann auf unterschiedliche Stufen in den verschiedenen Bereichen der Anlage eingestellt werden. TEMPERATURREG.ZENTRALE > BEREICH : O3 > MANUELL : 20.5 C MANUELL : 20.5 C WÖCHENTLICH AUTOMATISCH SCHUTZ<+>/OFF<-> SCHUTZ<+>/OFF<-> STATUS: WÖCHENTLICH T vorgesehen: 22.5(-2) T gemessen: 18.8 C Durch Drücken der Tasten wählt man Durch Drücken der Tasten...
-
Seite 21: Personalisiertes Menü
Betrieb ■ Personalisiertes Menü Durch das personalisierte Menü wird der Gebrauch der Funktionen Ein personalisiertes Menü gestattet außerdem: des Video Displays intuitiver gestaltet. In dem Menü werden nämlich nur die tatsächlich vorhandenen Funktionen der Anlage • die Funktionen BÜRO und FREIE HÄNDE in die Hauptseite oder My Home angezeigt und der Text der einzelnen Steuerungen kann in eine andere Seite einzufügen, die ansonsten nur durch das während der Installation geändert bzw. - Seite 22 Betrieb • Eine Startseite zu erstellen von der man ein Untermenü • Mehr als ein Hinweis auf die Einträge Szenarien und abruft, das verschiedene Funktionen enthält. Kommunikation einzufügen. Auf diese Weise können bis zu 30 Funktionen Szenarien oder Kommunikation eingefügt werden.
-
Seite 23: Fortgeschrittener Betrieb
Fortgeschrittener Betrieb Das Menü “Sonstiges” Regelungen Regelungen - Lautstärke Regelungen - Monitor Einstellungen Büro Freie Hände Türzustand Alarmmeldungen Läutwerke Informationen Konfi guration... -
Seite 24: Das Menü „Sonstiges
Fortgeschrittener Betrieb ■ Das Menü „Sonstiges“ Im Hauptmenü ist der Eintrag SONSTIGES immer vorhanden; wenn dieser gewählt wird, können viele kundenspezifi sche Einstellungen vorgenommen werden, um das Video Display bestens verwenden zu können. AKTIVIERUNG I INTERKOMMUNIZIEREND I Vom Hauptmenü TREPPENLICHT aus, Sonstiges wählen KAMERA I... -
Seite 25: Regelungen
Fortgeschrittener Betrieb ■ Regelungen LAUTSTÄRKE Regelungen – Lautstärke > AUDIO TÜRST. Vom Menü aus, BEMERKUNG: Während eines Rufs der Video-Gegensprechanlage, INTERCOM einen Eintrag kann man direkt das Menü Regelungen durch Drücken der LÄUTWERKE wählen (z.B. Tasten oder abrufen. Läutwerke) > REGELUNGEN Regelungen wählen EINSTELLUNGEN INFORMATIONEN... -
Seite 26: Regelungen - Monitor
Fortgeschrittener Betrieb Regelungen - Monitor BEMERKUNG: Während eines Rufs der Video-Gegensprechanlage, kann man direkt das Menü Regelungen durch Drücken der Taste oder abrufen. > REGELUNGEN > FARBE Regelungen wählen EINSTELLUNGEN KONTRAST Vom Menü aus, INFORMATIONEN HELLIGKEIT einen Eintrag KONFIGURATION wählen (z.B. Um das Menü... -
Seite 27: Einstellungen
Fortgeschrittener Betrieb ■ Einstellungen Büro Freie Hände Die Funktion Büro ermöglicht es das automatische Öffnen Die Funktion Freie Hände aktiviert automatisch Mikrofon und des Schlosses beim Eintreffen eines Rufs von der Türstation Lautsprecher wenn ein Ruf eintrifft, so dass man die Verbindungstaste einzustellen. -
Seite 28: Türzustand
Fortgeschrittener Betrieb Türzustand Alarmmeldungen Diese Funktion meldet den Zustand des Schlosses; wenn Falls aktiviert, meldet das Video Display eine Alarmmeldung, es geöffnet ist, blinkt die „Leuchte Schloss“, wenn es wenn die Einbruchsicherheitsanlage einen Alarm erzeugt. geschlossen ist, bleibt die Leuchte ausgeschaltet. - Die drei Meldeleuchten blinken abwechselnd bis eine Taste BEMERKUNG: kann nur aktiviert werden, wenn diese gedrückt wird, um die Meldung anzeigen zu lassen. -
Seite 29: Läutwerke
Fortgeschrittener Betrieb EREIGNIS WÄHLEN Läutwerke > RUF VON TÜRST. <S=0> Ereignis wählen Einem jeden Rufereignis kann eine der sechzehn Melodien RUF VON TÜRST. <S=1> zugeteilt werden. INTERCOM INTERN OK drücken INTERCOM EXTERN ETAGENRUF REGELUNGEN Einstellungen > EINSTELLUNGEN wählen Melodie wählen INFORMATIONEN >... -
Seite 30: Informationen
Fortgeschrittener Betrieb ■ ■ Informationen Konfi guration Dieses Menü liefert technische Informationen über die Der Zugriff zu diesem Menü ist für den Installateur reserviert; Konfi guration des Video Displays. die Programmierung des Video Displays ändern, könnte deren Betrieb beeinträchtigen. REGELUNGEN REGELUNGEN Informationen wählen... - Seite 31 In diesen Seiten sind die genaue Konfi guration Ihres Video Konfi guration Haustation Adresse: N Displays sowie alle vom Installateur laut Anweisungen vorgenommenen programmierten Funktionen aufgeführt. Modus: Wurde die Konfi guration mit der Software TIVIDEODISPLAY vorgenommen, wird der Installateur das entsprechende Einstellungen Büro Datenblatt drucken und es diesem Handbuch beilegen.
- Seite 32 Interkommunizierend I Adresse: Intern: NEIN Interkommunizierend II Adresse: Intern: NEIN Interkommunizierend III Adresse: Intern: NEIN Interkommunizierend IV Adresse: Intern: NEIN Aktivierung I Adresse: Intern: NEIN Aktivierung II Adresse: Intern: NEIN Kamera I Adresse: Intern: NEIN Kamera II Adresse: Intern: NEIN Kamera III Adresse: Intern:...
-
Seite 33: Lösung Eventueller Störungen
Lösung eventueller Störungen STÖRUNG LÖSUNG Durch Drücken der Taste Aktivierung der Türstation/Taktierung - der Audio/Video-Kanal könnte belegt sein; warten bis er frei ist und ) wird kein Bild angezeigt Taste wieder drücken 9 MEMO CARD Durch Drücken der Taste OK, wird das Menü nicht angezeigt und - der Audio/Video-Kanal könnte belegt sein;... -
Seite 34: Modus Push To Talk
Lösung eventueller Störungen Modus Push to Talk Empfang eines Rufs von der Türstation Taste Verbindung drücken, um den Ruf zu beantworten. Die Leuchte für Verbindung leuchtet grün auf. Während des Gesprächs kann die Funktion PUSH TO TALK aktiviert werden. Die Verbindungstaste mindestens 2 Sekunden lang drücken, um mit der Türstation zu sprechen. - Seite 35 Lösung eventueller Störungen Taste loslassen, um die Türstation hören zu können. Die Meldeleuchte leuchtet rot auf Um die Verbindung abzubrechen, die Verbindungstaste kurz drücken. Die Meldeleuchte erlischt.
- Seite 36 Bticino SpA Via Messina, 38 20154 Milano - Italia www.bticino.com...
