BEDIENUNGSANLEITUNG
für

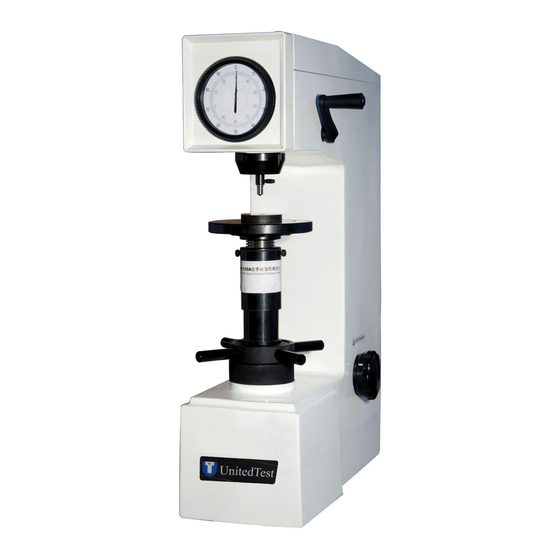

Härteprüfgerät nach Rockwell
Modell HR-150A
I ANWENDUNGSBEREICH
Bei Durchführung der Messungen sind die Eindringkörper und die Prüfgesamtkraft
gemäß folgender Tabelle zu wählen.
Skala
Eindringkörper
B
Ø 1,588 mm Stahlkugel
C
120° Diamant
A
120° Diamant
Skala A:
Wird eingesetzt für Messungen an Metallen, deren Härte über HRC
liegt (wie Wolframkarbidlegierungen usw.) sowie für Messungen an
harten Blechen und oberflächengehärteten Werkstoffen.
Skala B:
Wird für Härtemessungen an wärmebehandelten Stahlteilen eingesetzt.
Skala C:
Wird für Messungen an weicheren oder mittelharten Metallen und nicht-
gehärteten Stahlteilen eingesetzt.
Prüfgesamtkraft
N(kgf)
980,7 (100)
1471 (150)
588,4 (60)
Symbol
Messbereich
HRB
20-100
HRC
20-70
HRA
20-88
70
Inhaltszusammenfassung für TIME GROUP HR-150A
- Seite 1 BEDIENUNGSANLEITUNG für Härteprüfgerät nach Rockwell Modell HR-150A I ANWENDUNGSBEREICH Bei Durchführung der Messungen sind die Eindringkörper und die Prüfgesamtkraft gemäß folgender Tabelle zu wählen. Skala Eindringkörper Prüfgesamtkraft Symbol Messbereich N(kgf) Ø 1,588 mm Stahlkugel 980,7 (100) 20-100 120° Diamant 1471 (150) 20-70 120°...
-
Seite 2: Wesentliche Technische Daten
II WESENTLICHE TECHNISCHE DATEN 1. Prüfvorkraft 98,07 N (10 kgf) 2. Prüfgesamtkraft 588,4 N (60 kgf), 980,7 N (100 kgf), 1471 N (150 kgf) 3. Skalenteilung der Messuhr C: 0-100; B:30-130 4. Max. Probenhöhe 100 mm mit Schutzmanschette für die Schraube 170 mm ohne Schutzmanschette für die Schraube 5. - Seite 3 III BESCHREIBUNG DES MECHANISMUS Das Härteprüfgerät besteht aus einem Gerätekörper, einem Belastungsmechanismus, einer Mess- und Anzeigevorrichtung und einem Probentisch (siehe Abb. 1). Der Gerätekörper ist von einem geschlossenen Schalengehäuse umgeben, in dem alle Mechanismen, außer dem Messtisch, der Schraube und dem Bedienungshebel untergebracht sind und ist daher einfach zu reinigen.
- Seite 4 IV INSTALLATION DES HÄRTEPRÜFGERÄTS 1. Öffnen des Gehäuses (siehe Abb. 2): 1) Zunächst den oberen Deckel und alle seitlichen Teile der Verpackung entfernen. Anschließend die vier Befestigungsschrauben an der Geräteunterseite lösen. Härteprüfgerät an einem trockenen, sauberen Ort in nichtkorrosiver Atmosphäre aufstellen. Das Gerät darf keinen Vibrationen ausgesetzt werden.
- Seite 5 V BEDIENUNG (siehe Abb. 1) 1. Vorbereitung vor dem Prüfvorgang: 1) Belastungsgeschwindigkeit für die Prüfhauptkraft einstellen: Hebel (16) auf Entlasten stellen, Handgriff (13) auf die Stellung 1471N drehen, Härteprüfblock HRC auf den Messtisch legen, Stellrad (27) drehen und mit 40-50 dem Härteprüfblock den Hauptschaft anheben, so dass die Prüfvorkraft aufgedrückt wird.
- Seite 6 schwarzen Zahlen außerhalb des Kreises, bei Messungen mit einem Eindringkörper mit Stahlkugel die roten Zahlen innerhalb des Kreises ablesen. 7) Stellrad drehen, um die Probe herunter zu fahren und heraus zu nehmen. Beginnen Sie eine neue Härteprüfung unter Befolgung der Punkte 2) bis 6) des Prüfverfahrens wie oben ausgeführt.
