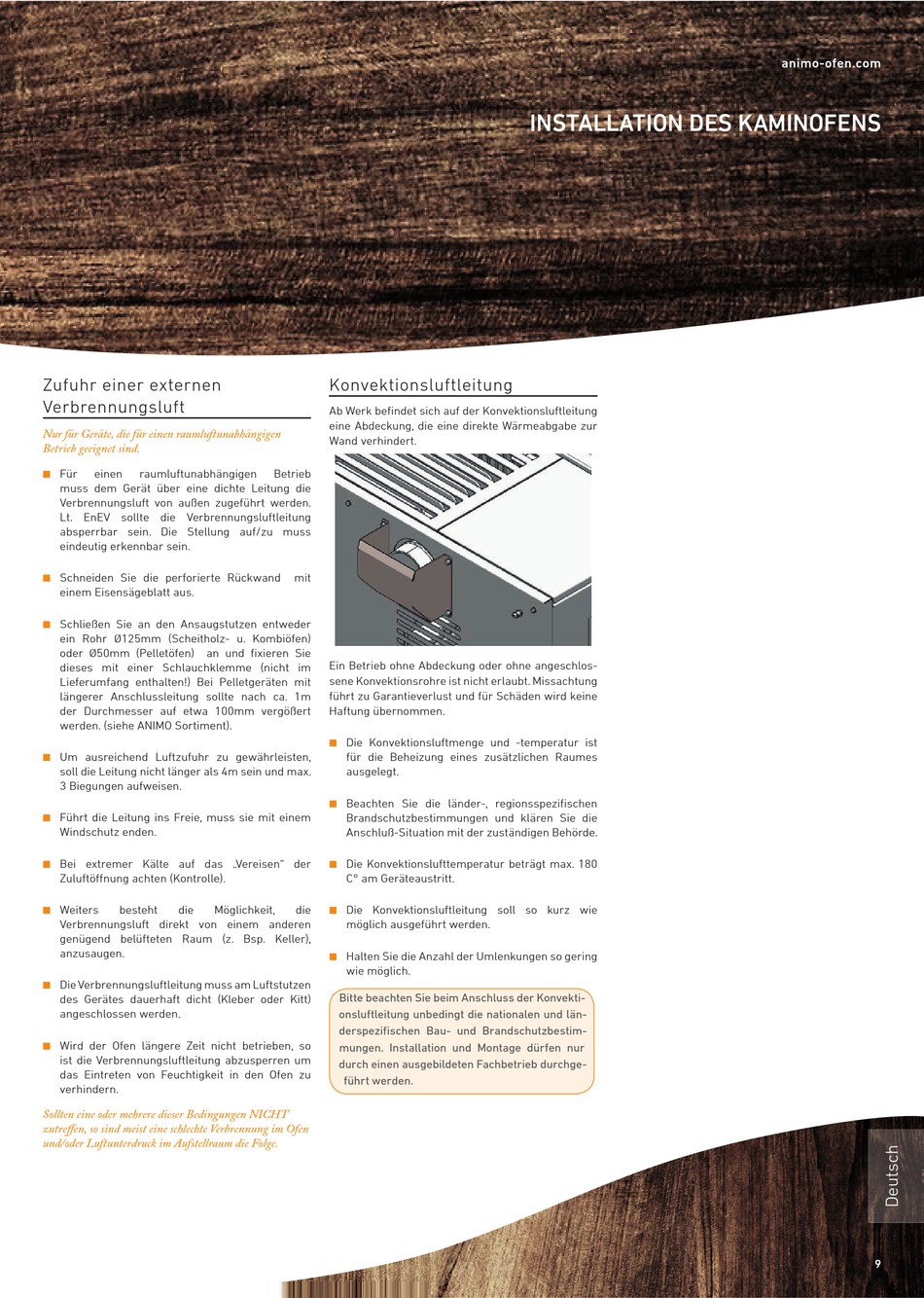

Zufuhr einer externen
Verbrennungsluft
Nur für Geräte, die für einen raumluftunabhängigen
Betrieb geeignet sind.
Für einen raumluftunabhängigen
Q
muss dem Gerät über eine dichte Leitung die
Verbrennungsluft von außen zugeführt werden.
Lt. EnEV sollte die Verbrennungsluftleitung
absperrbar sein. Die Stellung auf/zu muss
eindeutig erkennbar sein.
Schneiden Sie die perforierte Rückwand
Q
einem Eisensägeblatt aus.
Schließen Sie an den Ansaugstutzen entweder
Q
ein Rohr Ø125mm (Scheitholz- u. Kombiöfen)
oder Ø50mm (Pelletöfen) an und fi xieren Sie
dieses mit einer Schlauchklemme (nicht im
Lieferumfang enthalten!) Bei Pelletgeräten mit
längerer Anschlussleitung sollte nach ca. 1m
der Durchmesser auf etwa 100mm vergößert
werden. (siehe ANIMO Sortiment).
Um ausreichend Luftzufuhr zu gewährleisten,
Q
soll die Leitung nicht länger als 4m sein und max.
3 Biegungen aufweisen.
Führt die Leitung ins Freie, muss sie mit einem
Q
Windschutz enden.
Bei extremer Kälte auf das „Vereisen" der
Q
Zuluftöff nung achten (Kontrolle).
Weiters besteht die Möglichkeit,
Q
Verbrennungsluft direkt von einem anderen
genügend belüfteten Raum (z. Bsp. Keller),
anzusaugen.
Die Verbrennungsluftleitung muss am Luftstutzen
Q
des Gerätes dauerhaft dicht (Kleber oder Kitt)
angeschlossen werden.
Wird der Ofen längere Zeit nicht betrieben, so
Q
ist die Verbrennungsluftleitung abzusperren um
das Eintreten von Feuchtigkeit in den Ofen zu
verhindern.
Sollten eine oder mehrere dieser Bedingungen NICHT
zutreff en, so sind meist eine schlechte Verbrennung im Ofen
und/oder Luftunterdruck im Aufstellraum die Folge.

Konvektionsluftleitung

Ab Werk befi ndet sich auf der Konvektionsluftleitung
eine Abdeckung, die eine direkte Wärmeabgabe zur
Wand verhindert.
Betrieb
mit
Ein Betrieb ohne Abdeckung oder ohne angeschlos-
sene Konvektionsrohre ist nicht erlaubt. Missachtung
führt zu Garantieverlust und für Schäden wird keine
Haftung übernommen.
Die Konvektionsluftmenge und -temperatur ist
Q
für die Beheizung eines zusätzlichen Raumes
ausgelegt.
Beachten Sie die länder-, regionsspezifi schen
Q
Brandschutzbestimmungen und klären Sie die
Anschluß-Situation mit der zuständigen Behörde.
Die Konvektionslufttemperatur beträgt max. 180
Q
C° am Geräteaustritt.
die Die Konvektionsluftleitung soll so kurz wie
Q
möglich ausgeführt werden.
Halten Sie die Anzahl der Umlenkungen so gering
Q
wie möglich.
Bitte beachten Sie beim Anschluss der Konvekti-
onsluftleitung unbedingt die nationalen und län-
derspezifi schen Bau- und Brandschutzbestim-
mungen. Installation und Montage dürfen nur
durch einen ausgebildeten Fachbetrieb durchge-
führt werden.
