Inhaltszusammenfassung für Wintec MINI46

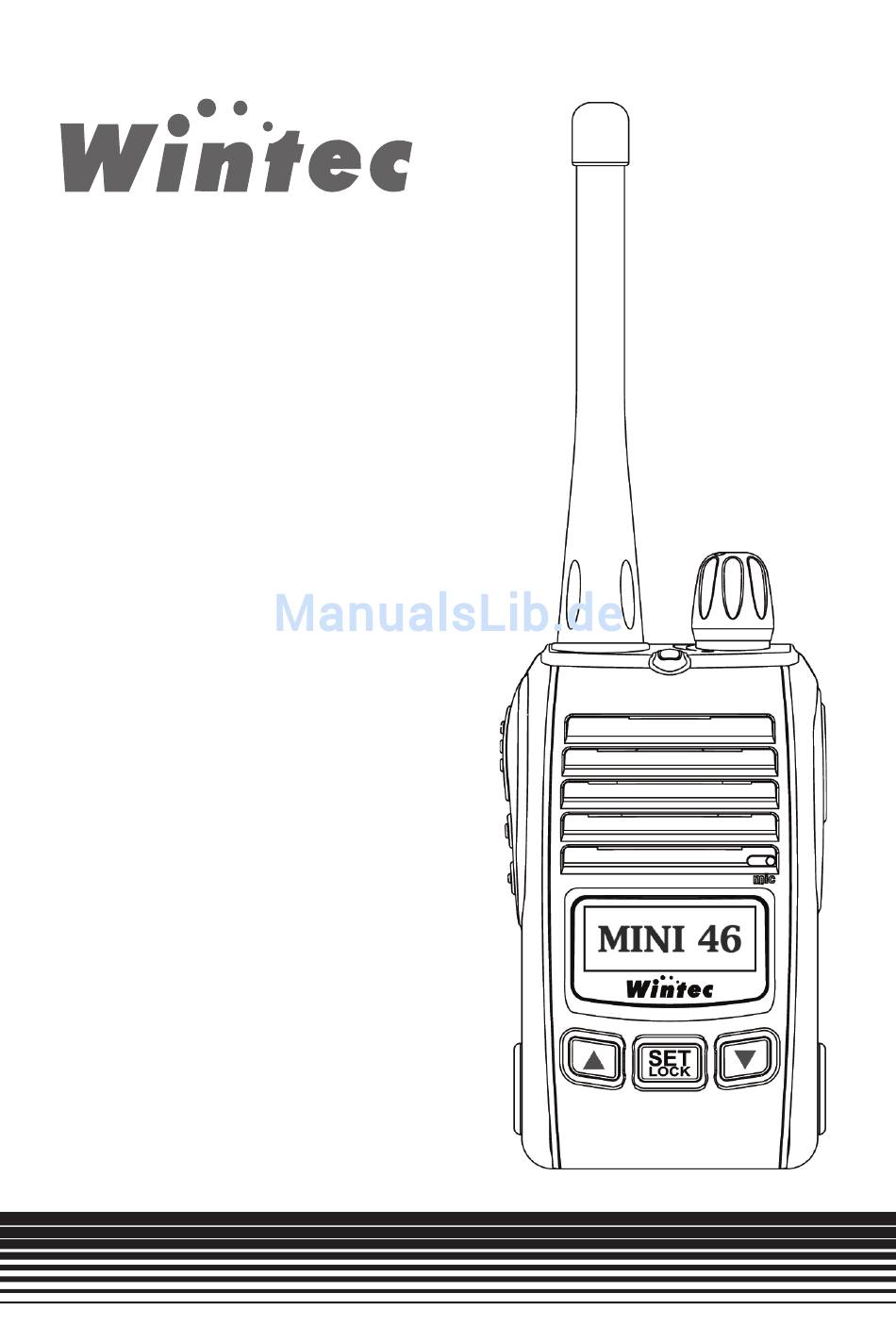

- Seite 1 MINI46 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
MINI46 INHALTSVERZEICHNIS Technische Merkmale ..............Bedienelemente ................Lieferumfang des MINI46 ............Installation des Zubehörs ............Bedienung ..................Menü-Übersicht ................Nutzung der Menüs .............. -
Seite 3: Zertifizierung
Vielen Dank dafür, dass Sie ein Funkgerät MINI46 gekauft haben. Dieses ist ein von Wintecronics hergestelltes ultrakompaktes FM-Funkgerät. Basierend auf ständig weiterentwickelten innovativen Technologien hat Wintecronics bereits viele Geräte für die drahtlose Kommunikation auf den Markt gebracht, die von den Anwendern mit großer Zufriedenheit benutzt werden. -
Seite 4: Technische Merkmale
Technische Merkmale 32 programmierbare Kanäle und 2 programmierbare Tasten interner TCXO für hohe Frequenzstabilität besonders kleines und stabiles Gehäuse, das einigen US-Militärstandards entspricht LED zeigt den Schaltzustand (EIN/AUS) an unabhängige CTCSS/DCS auf Schmalbandbetrieb (2,5 kHz) umprogrammierbar VOX mit 9 wählbaren Empfindlichkeitsstufen mehrere programmierbare Funktionen: programmierbare Prioritäts-/SOS- und Suchlauf-Funktion... -
Seite 5: Bedienelemente
Bedienelemente Antenne Set-Taste Down-Taste Lautstärkeknopf PTT-Taste (Push to talk) mit Ein-/Aus-Schalter Monitor-Taste Buchse für externes Beleuchtungstaste Audiozubehör Lautsprecher Data-Buchse (Mini-USB) Mikrofon LC-Display Öse für Befestigung Up-Taste Gürtelclip... -
Seite 6: Funktion
Bedienelemente Bedienelement Funktion Fest angebrachte fexible Antenne mit einer Impedanz von 50 Ω. Antenne Halten Sie das Funkgerät senkrecht oder stecken Sie es Hinweis so in Ihre Tasche, dass die Antenne senkrecht steht. LED leuchtet beim Senden rot; grün, wenn die Squelch geöffnet ist. Knopf nach rechts drehen, um das Funkgerät einzuschalten. -
Seite 7: Lieferumfang Des Mini46
Lieferumfang des MINI46 Funkgerät Flexible Antenne mit SMA-Stecker Akkupack Gürtelclip Schnellladegerät MINI46-Kurzanleitung (englisch) -
Seite 8: Installation Des Zubehörs
Installation des Zubehörs Anbringen des Akkupacks Akkupack auf der Rückseite ansetzen und gegen das Funkgerät drü- cken, sodass die Verriegelung des Akkupacks hörbar einrastet. Abnehmen Funkgerät mit einer Hand halten und die Verriegelung des Akku- packs nach oben schieben. Akkupack nach hinten ziehen. - Seite 9 Installation des Zubehörs Abnehmen des Gürtelclips Verriegelung des Gürtelclips nach hinten drücken und den Gürtelclip dabei nach oben herausschieben. Anbringen des Gürtelclips Gürtelclip von oben einschieben, bis die Verriegelung hörbar einrastet.
-
Seite 10: Akkupack Laden
Installation des Zubehörs Akkupack laden Wenn das Ladegerät bereit ist, leuchtet die LED grün. Handfunkgerät mit angesetztem Akkupack in den Schnelllader stellen. Sobald der Ladevorgang beginnt, wechselt die LED zu Rot. Die LED ändert ihre Leuchtfarbe in Orange, wenn der Akkupack voll geladen ist. Man kann einen Akkupack auch einzeln (ohne Funkgerät) laden. -
Seite 11: Verwendung Externen Audiozubehörs
Installation des Zubehörs Verwendung externen Audiozubehörs Buchsenabdeckung entfernen Stecker des Zubehörs in die Buchse stecken Stecker mittels Schraube befestigen Lautstärkeknopf beim Einschalten vorsichtig aufdrehen, Hinweis damit das Gehör keinen Schaden nimmt. -
Seite 12: Bedienung
Bedienung Der Akkupack muss vor Beginn voll geladen sein. Der Ladezustand des Akkupacks wird im Display mit einem veränderbaren Symbol angezeigt. Einschalten: Lautstärkeknopf nach rechts drehen, um das Funk- gerät einzuschalten. Danach ertönt eine Tonfolge, die signalisiert, dass das Funkgerät eingeschaltet ist. Empfangen und Senden: Mit den Up/Down-Tasten den ge- wünschten Kanal wählen. -
Seite 13: Menü-Übersicht
Menü-Übersicht werksvor- Menü Beschreibung einstellbar eingestellt Squelch-Typ OFF / T / CTCSS / DCS CTCSS CTCSS-Frequenz 1 (6,0 Hz) 1 (6,0 Hz) bis 51 (254,1 Hz) DCS-Code 023 bis 54 TX POWER Sendeleistung High / Low VOX-Einstellung OFF / VOX 1 bis Mikrofon- Mic. -
Seite 14: Nutzung Der Menüs
Nutzung der Menüs TSQ: Wahlmöglichkeit für die Tone-Squelch aus vierVarianten: (voreingestellt: OFF) OFF: Tone-Squelch ausgeschaltet: DCS: DCS eingeschaltet: CTCSS: CTCSS eingeschaltet: T: Tone nur beim Senden eingeschaltet: Beim Empfang erscheint „T“ nicht im Display. - Seite 15 Nutzung der Menüs CTCSS: Wahlmöglichkeit für eine der 51 möglichen CTCSS-Frequenzen: (voreingestellt: 1 (6,0 Hz)) 6,0 ,4 136,5 12,8 15,8 1, 100,0 141,3 203,5 165,5 4,4 103,5 146,2 210, 11,3 ,0 10,2 151,4 218,1 1,3 , 110, 156, 225, 183,5 82,5 114,8 162,2...
- Seite 16 Nutzung der Menüs DCS: Wahlmöglichkeit für einen der 81 möglichen DCS-Codes: (voreingestellt: 023)
- Seite 17 Nutzung der Menüs TX POWER: Umschaltung der Sendeleistung zwischen Low und High. Funktion in Deutschland gesperrt. (voreingestellt: Low) Im Normalbetrieb wird, wenn die Funktion nicht gesperrt ist, die Sendeleistungsstufe unten links im Display angezeigt. VOX: VOX-Empfindlichkeit (voreingestellt: OFF) Wenn die VOX eingeschaltet ist, erscheint „VOX“ im Display: Einstellmöglichkeit der VOX-Empfindlichkeit aus neun verfügbaren Stufen (1 bis 9).
- Seite 18 Nutzung der Menüs Mic. Gain: Umschaltmöglichkeit für die Mikrofonverstärkung (voreingestellt: Low) Mikrofonverstärkung so wählen, dass die Sprache klar und deutlich ist. SAVE MODE: Batteriesparfunktion (voreingestellt: 1:1) Wenn die Batteriesparfunktion eingeschaltet ist, erhöht sich die Be- triebsdauer je Akkuladung und im Display wird „SAVE“ angezeigt: Außerdem kann man das Aktivitäts-/Inaktivitätsverhältnis zwischen 1:1 bis 1:4 wählen.
- Seite 19 Nutzung der Menüs SCRAMBLER: Einschalt- und Wahlmöglichkeit für den Code der Sprachverschlüsselung (voreingestellt: OFF) Das Funkgerät bietet neun Scrambler-Codes, mit denen das Abhö- ren der Funkverbindung erschwert wird. Funkgeräte ohne Scramb- ler bzw. mit einem anderen Scrambler-Code können die Signale nicht empfangen.
- Seite 20 Nutzung der Menüs TOT: Time-Out-Timer (voreingestellt: OFF) Der Time-Out-Timer beendet nach Ablauf der voreingestellten Zeit automatisch das Senden. Wählbar sind: 30, 60, 120 und 180 Sekunden. Wenn man die PTT-Taste längere Zeit drückt, ertönt 10 Sek. vor Ablauf der Sendezeit ein Hinweiston und „TOT“ blinkt im Display.
- Seite 21 Nutzung der Menüs CALL TONE: Anrufklingelton (voreingestellt: Music 1) Bei eingeschalteter Funktion kann man durch Drücken der Be- leuchtungstaste während des Sendens die Melodie an die Grup- penmitglieder übertragen. Neun Melodien sind wählbar. Display bei ausgeschalteter Funktion: Displayanzeige bei gewählter Melodie Music 1 SEND ID: Ein- und Ausschalten der PTT-ID (voreingestellt: OFF) Wenn die Funktion eingeschaltet ist, wird beim Drücken der PTT- Taste automatisch eine ID (Identifier-Code) an alle anderen...
- Seite 22 Nutzung der Menüs DEFAULT: Rücksetzen aller Einstellungen auf die Werksvoreinstel- lungen Vor dem Rücksetzen erfolgt eine zweifache Abfrage, die jeweils mit „YES“ zu bestätigen ist.
- Seite 24 Inh. Peter Maas Heppendorfer Straße 23 50189 Elsdorf-Berrendorf Tel. (0 22 74) 93 87-0 Fax (0 22 74) 93 87-31 © Copyright by Maas Elektronik 2010 info@maas-elektronik.com Änderungen, Irrtümer, Fehler vorbehalten. www.maas-elektronik.com Das Entfernen des Copyright-Hinweises ist verboten. PK MINI46 VER.2...
