Wenn die rote LED von R11T nicht leuchtet, gibt es keinen Regelkontakt, und der
Sollwert wird nicht auf die Stromquelle übermittelt.
Beachten Sie, dass die Erdungselektrode X1 von R11T blankes Metall berührt und
dass die Umhüllungs- oder Schlackenschicht der Stabelektrode den Kontakt der
Stabelektrode mit der Regelelektrode X2 nicht verhindert.
R11T ist gegen HF-Zündfunken geschützt.
ACHTUNG! Die Master MLS-Stromquellen erhalten den letzteingestellten Wert
nach dem Abschalten.
Die Regelung ist während des Schweißens nicht möglich.
3. BETRIEBSSTÖRUNGEN
Bei eventuellen Betriebsstörungen nehmen Sie bitte Kontakt mit einer
bevollmächtigten KEMPPI-Servicewerkstatt auf.
Um Betriebsstörungen zu vermeiden:
- R11T sauber halten. Den Regler nicht öffnen!
- Die Anwendung von R11T im Regen und unter entsprechenden feuchten
Umständen vermeiden.
4. BESTELLNUMMERN
R11T
6185442
5.TECHNISCHE DATEN
R11T
Betriebsspannung
Informationsübermittlung Regelsignal wird in die Leerlaufspannung moduliert
Gehäuse
Außenmaße Länge
Breite
Höhe
Gewicht
Schutzart
Schutzart
Schutzart
Betriebstemperaturbereich -20...+40 o C
Lagertemperaturbereich
©
COPYRIGHT KEMPPI OY
1. Stellen Sie das Potentiometer R1 auf den
gewünschten Wert laut der Referenzskala ein.

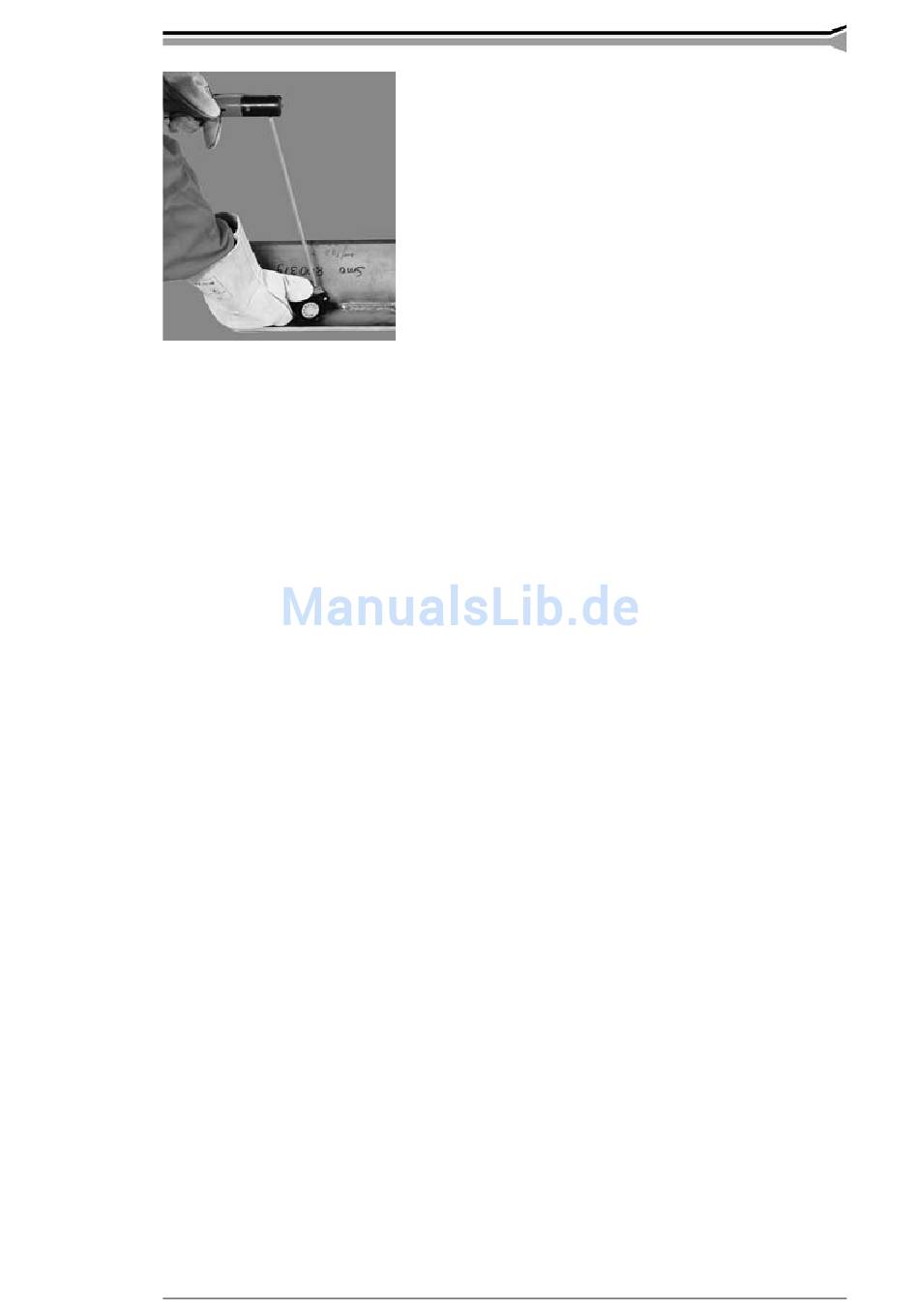

2. Setzen Sie R11T zwischen dem Werkstück und der
Schweißelektrode auf.
3. Das rote Licht H1 von R11T leuchtet auf und
signalisiert, dass die Regelinformation auf die
Stromquelle übermittelt worden ist.
Beim Leuchten der LED können Sie mit dem
Potentiometer R1 das Stromniveau einstellen, das
als Sollwert der Stromquelle übermittelt wird.
4. Entfernen Sie R11T und beginnen Sie mit dem
Schweißen.
Leerlaufspannung der Stromquelle
Gehäuse aus Kunststoff mit Aufhängehaken
178 mm
50 mm
56 mm
210 g
IP44
-40...+60 o C
R11T/0236 – 5
