BASETech 1490543 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. BASETech Anleitungen
  4. Hochdruckreiniger
  5. 1490543
  6. Bedienungsanleitung

BASETech 1490543 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Bedienungsanleitung
Mobile Waschstation 12 V
Best.-Nr. 1490543
Operating Instructions
Mobile wash station 12 V
Item No. 1490543
Notice d'emploi
Station de lavage portable, 12 V
N° de commande 1490543
Gebruiksaanwijzing
Mobiel wasstation 12 V
Bestelnr. 1490543
Seite 2 - 14
Page 15 - 27
Page 28 - 40
Pagina 41 - 53
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BASETech 1490543

  • Seite 1 Operating Instructions Mobile wash station 12 V Item No. 1490543 Page 15 - 27 Notice d’emploi Station de lavage portable, 12 V N° de commande 1490543 Page 28 - 40 Gebruiksaanwijzing Mobiel wasstation 12 V Bestelnr. 1490543 Pagina 41 - 53...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Merkmale und Funktionen ...........................4 Sicherheitshinweise .............................5 a) Allgemein ...............................5 b) Personen und Produkt ...........................5 c) Elektrische Sicherheit ............................7 Bedienelemente ..............................8 Vorbereitungen für Ihre Reinigungsarbeiten ......................9 Inbetriebnahme ..............................10 10. Bedienung ................................10 a) Benutzung der Sprühpistole ........................

  • Seite 3: Einführung

    1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Seite 4: Bestimmungsgemäße Verwendung

    3. Bestimmungsgemäße Verwendung Die Waschstation ist ein hochwertiger und umweltfreundlicher Druckreiniger in kompakter Bauweise für die mobile Anwendung. Mit 60 Watt lassen sich Reinigungsarbeiten am Auto, auf dem Hof oder in der Garage durchführen. Die Stromversorgung erfolgt durch einen Fahrzeugakku über den Zigarettenanzünderanschluss eines Fahrzeugs. Mittels wechselbarer Aufsätze lassen sich auch Aufgaben wie Fahrzeugwäsche oder kleinere Reinigungen an Campingzubehör komfortabel lösen.

  • Seite 5: Sicherheitshinweise

    6. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
  • Seite 6 • Spritzen Sie keine Gegenstände ab, die gesundheitsgefährdende Stoffe (z.B. Asbest) enthalten. • Fahrzeugreifen/Reifenventile können durch den Hochdruckstrahl beschädigt werden und platzen. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Reifenventile sind lebensgefährlich. Mindestens 30 cm Strahlabstand bei der Reinigung einhalten und nicht dauernd auf die gleiche Stelle halten! •...

  • Seite 7: Elektrische Sicherheit

    • Verändern Sie nicht den Innendurchmesser der Sprühdüse. • Lassen Sie die Waschstation im Betriebszustand nicht unbeaufsichtigt. • Entleeren Sie jeden Rest Wasser im Schlauch bevor Sie den Schlauch von einem Anschluss entfernen. • Überprüfen Sie vor jeder Benutzung, dass Schrauben fest angezogen sind. Einzelteile der Waschstation dürfen nicht kaputt oder verschlissen sein.

  • Seite 8: Bedienelemente

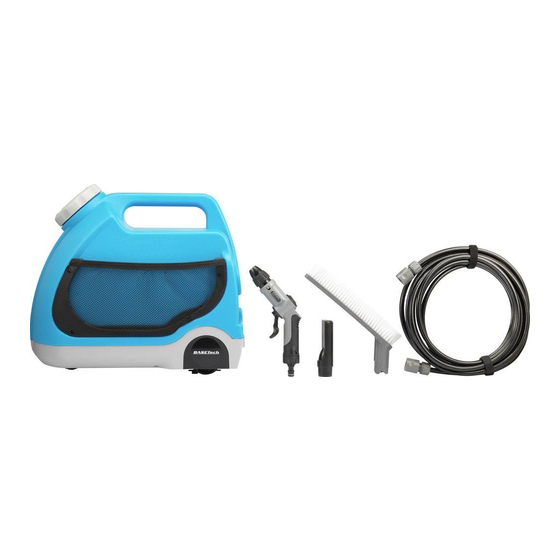

    7. Bedienelemente 1 Ein-Ausschalter ON/OFF 12 Wasseranschluss 2 Tragegriff 13 Stromanschluss 3 Deckel 14 Unterteil mit Rädern 4 Wasserbehälter 15 Lufteinlassöffnung 5 Tasche aus Netzgewebe 16 Filteranschluss (im Wasserbehälter) 6 Schlauch 17 Wasserfilter (im Wasserbehälter) 7 Stromversorgungskabel 18 Räder 8 Zigarettenanzünderstecker 19 Radverriegelung (ermöglicht sicheres Aufstellen) 9 Auslösehebel 20 Brausekopf 10 Sprühpistole...

  • Seite 9: Vorbereitungen Für Ihre Reinigungsarbeiten

    8. Vorbereitungen für Ihre Reinigungsarbeiten Schrauben Sie den Deckel (3) des Wasserbehälters (4) entgegen dem Uhrzeigersinn Füllen Sie Wasser ein. Füllen Sie nur sauberes Wasser mit einer Temperatur von 20 bis max. 50 °C ein. Verschließen Sie den Deckel durch Drehen im Uhrzeigersinn wieder bis er fest und sicher sitzt.

  • Seite 10: Inbetriebnahme

    Bevor Sie mit einer Reinigungsaufgabe beginnen, müssen Sie erst alle noch im System befindliche Luft (im Schlauch und in der Sprühpistole) entfernen. Halten Sie die Sprühpistole in ein mit Wasser gefülltes Behältnis (z.B. den eben gefüllten Wasserbehälter). Drücken Sie jetzt den Auslösehebel (9). Warten Sie solange bis keine Luftblasen mehr im Wasser aufsteigen und ein gleichmäßiger und stetiger Wasserstrahlaustritt erfolgt.

  • Seite 11: A) Benutzung Der Sprühpistole

    a) Benutzung der Sprühpistole Es können Bürste, Sprühdüse, Brausekopf wahlweise verwendet werden. Um kurze Sprühstöße zu erzeugen, ziehen Sie den Auslösehebel (9) zurück und lassen ihn wieder los. Ziehen und halten Sie den Auslösehebel fest, die Sprühpistole ist dauernd geöffnet und ein kontinuierlicher Wasserstrahl tritt aus.

  • Seite 12: B) Sprühdüse Reinigen

    • Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung (Zigarettenanzünderstecker herausziehen). • Verwenden Sie ein feuchtes, faserfreies Tuch zur Außenreinigung des Produkts. Wischen Sie auch die Zubehörteile des Geräts mit einem feuchten Tuch sauber ab. b) Sprühdüse reinigen Eine verstopfte Sprühdüse (11) erhöht den Wasserdruck zu stark.

  • Seite 13: Anwendung Von Frostschutzmittel

    • Schalten Sie die Waschstation aus. Entfernen Sie alles Wasser aus den einzelnen Teilen des Geräts. Entfernen Sie die Sprühpistole (10) und die verwendeten Aufsätze (11, 20, 21) voneinander. Leeren Sie den Wasserbehälter und lassen Sie den Motor der Waschstation für nicht länger als 30 Sekunden ohne Wasser und ohne die Sprühpistole laufen, um das Innere des Geräts vollständig zu leeren.

  • Seite 14: Fehlerbehebung

    13. Fehlerbehebung Die Pumpe arbeitet nicht. Ist die Waschstation am Ein-/Ausschalter (1) eingeschaltet? Überprüfen Sie die Verbindung aller elektrischen Anschlüsse inklusive der Zigarettenanzünderbuchse. Überprüfen Sie, ob der Ladezustand des Fahrzeugakkus ausreichend ist. Es tritt kein Wasserstrahl Überprüfen Sie, ob die Sprühdüse (11) verstopft ist. aus, obwohl die Pumpe Überprüfen Sie, ob der Wasseranschluss (12) oder Filter (16) verstopft ist.
  • Seite 56 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2017 by Conrad Electronic SE.
