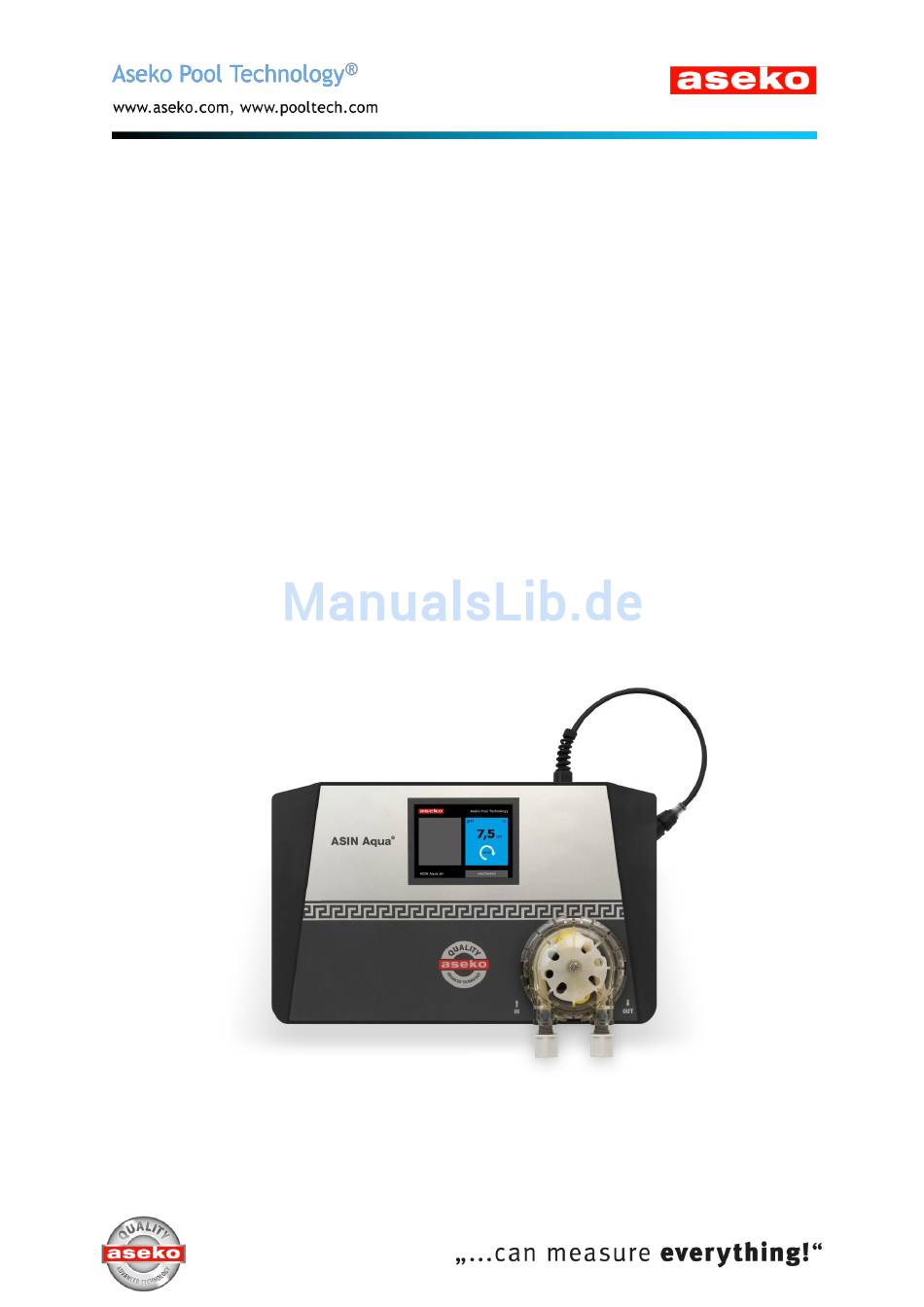

- Seite 1 Regel- und Dosiersystem Für die Schwimmbadwasseraufbereitung ASIN Aqua pH Bedienungsanleitung...
-
Seite 2: Installation
ASIN Aqua pH ist ein Mess-, Dosier- und Regelsystem, das den pH-Wert des Wassers während der Filtrationszeit automatisch reguliert. Der pH-Wert wird mit einer Glaselektrode gemessen. Der Messwert wird auf einem Touchscreen angezeigt, über welches auch alle erforderlichen Werte in den entsprechenden Menüfenstern eingestellt werden. - Seite 3 Die gesamte Anlage wird dann über das vorhandene Anschlusskabel mit einer bauseits montierten Steckdose verbunden. ACHTUNG: Die Anlage darf nur während der Umwälzzeit der Filterpumpe unter Spannung stehen! Abb. 1. Das Schema der Einordnung von ASIN Aqua pH in die Filteranlage 1 – Wasserzuzuleitung zur Sonde 3 – Einspritz des Reagenz 5 –...
- Seite 4 Abb. 3. Anschlüsse der Schläuche Inbetriebnahme Das Gerät ASIN Aqua pH wird grundsätzlich mit reinem Wasser in Betrieb genommmen. Sollte das Wasser organisch oder mechanisch verunreinigt sein, ist es wichtig, dieses aufzubereiten. Hierfür können Original Aseko Wasseraufbereitungsprodukte verwendet werden. Bis dieser Vorgang abgeschlossen ist, muss das Gerät ausgeschaltet und von der Filtration abgekoppelt sein.
- Seite 5 Durch Tippen auf EINSTELLUNG gelangt man zur Systemeinstellung. Hier wird das Dosiersystem überprüft und eingestellt. Durch Tippen auf das Feld DOSIERUNG DESINFEKTION kann die manuelle Dosierung vorbereitet werden. Durch Tippen auf START wird die manuelle Dosierung eingeleitet. Gleichzeitig wird die Dosierpumpe aktiviert, das Feld START verändert sich auf STOP und im jeweils farblich hinterlegten Feld wird stufenweise die dosierte Menge abgebildet.
- Seite 6 Mit der Taste ZURÜCK ZUM ANFANG gelangen wir zum Grundfenster und lassen die Anlage 24 Stunden im Betrieb. Nach 24 Stunden führen wir die Kalibrierung der pH-Sonde durch. Mit einer mit einer geeigneten Methode (z.B. mit dem Hand-Tester ASEKO) messen wir den pH-Wert. Über EINSTELLUNG öffnen wir das Menü KALIBRIERUNG...
- Seite 7 In diesem Fall wiederholt der Regler jedoch die Fehlermeldung, sobald er den Fehler erneut festgestellt hat. Instandhaltung Die automatische Dosieranlage ASIN Aqua pH muss regelmäßig kontrolliert und instandgehalten werden. Vergessen Sie nicht, die Wasserqualität zu kontrollieren und die Werte einzustellen. Überprüfen Sie regelmäßig die Dichtigkeit der Verbindungsstellen an den Schläuchen und...
- Seite 8 Impfventil des Dosiermittels Bei laufendem Betrieb kann es passieren, dass das Impfventil verstopft. Dies verursacht eine Druckerhöhung in der Einspritzleitung. Auf Dauer beeinflusst dieser Fehler die Lebensdauer des Schlauches in der Pumpe. Bei vollständiger Verstopfung kann der Schlauch der Pumpe platzen. Wir empfehlen deshalb, das Ventil zweimal im Jahr zu reinigen und dabei den Schlauch auszuwechseln.
- Seite 9 3. Alle Dosiermittel zur Wasseraufbereitung sind Ätzmittel, die nicht in Berührung mit der Haut, den Augen oder Schleimhäuten kommen dürfen! Sollte dies dennoch der Fall sein, die entsprechende Stelle mit klarem Wasser abspülen und sofort einen Arzt konsultieren. Bei der Nachfüllung des Dosiermittelbestands und beim Austausch des Pumpenschlauchs sind Gummihandschuhe zu benutzen und es ist mit erhöhter Vorsicht zu arbeiten.
