Goobay 71362 Betriebsanleitung
Verwandte Anleitungen für Goobay 71362
Inhaltszusammenfassung für Goobay 71362

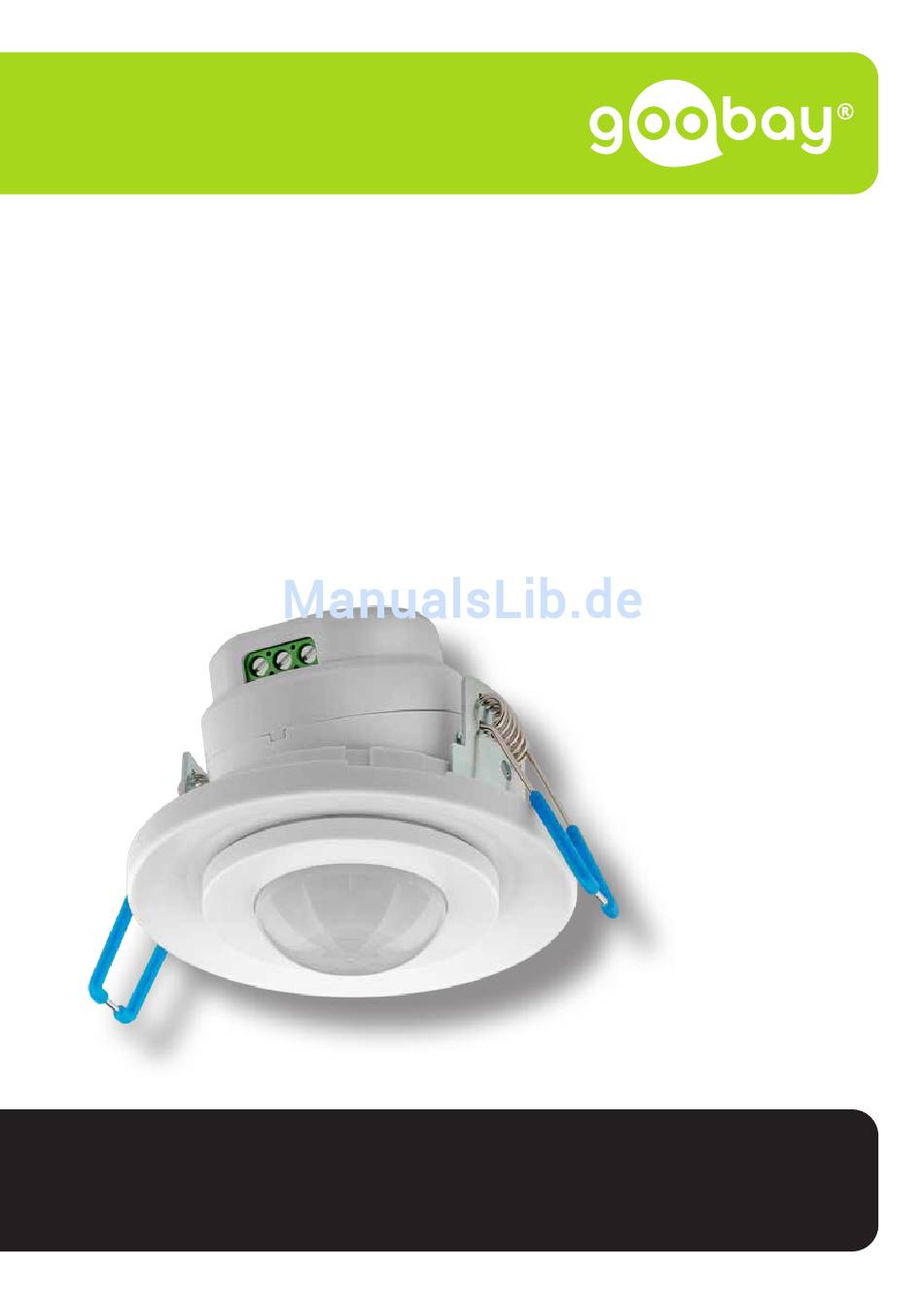

- Seite 1 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 71362 Infrarot-Bewegungsmelder Infra red motion detector Détecteur de mouvement infrarouge Rilevatore di movimento a infrarossi...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung BETRIEBSANLEITUNG ......3 USER MANUAL .........13 MODE D‘EMPLOI ........23 ISTRUZIONI PER L‘USO ......33 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ................4 1.1 Allgemeines ................. 4 1.2 Warnstufen .................. 4 Beschreibung und Funktion ............... 5 2.1 Produkt ..................5 2.2 Produktteile ................. 5 2.3 Lieferumfang ................5 2.4 Technische Daten................ -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch. >> Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk- tes verfügbar sein. >> Betriebsanleitung aufbewahren. >> Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von ausgebildetem Elektro-Fachpersonal ausführen lassen. -
Seite 4: Beschreibung Und Funktion
Betriebsanleitung Beschreibung und Funktion Produkt Ihr Produkt ist ein Infrarot-Bewegungsmelder für den Innenbereich und stellt elektrotechnisches Installationsmaterial.dar. Es reagiert auf Wärmestrahlung (Infrarot-Strahlung) von sich bewegenden Objekten, die den Erfassungsbe- reich des Sensors betreten, z.B. von Personen und Tieren, usw. Der Sensor muss das Gebiet “sehen”, welches es zu überwachen gilt. Wärmestrahlung breitet sich in einer geraden Linie aus, wird jedoch z.B. von Glas oder ande- ren festen Gegenständen gestoppt. Wird der Erfassungsbereich des Sensors betreten, wird der angeschlossene elektrische Verbraucher eingeschaltet und nach einer Zeit (einstellbar) wieder automatisch ausgeschaltet. Eine eingebaute Photozelle verhindert, dass der Bewegungsmelder am Tag arbeitet. Darüber hinaus kann mit einem Regler die Umgebungshelligkeit bestimmt werden, bei dem der Bewegungsmelder... -
Seite 5: Technische Daten
Technische Daten Spannung 220-240 V~ 50 Hz Standby-Leistung ≤0,5 W max. 800 W (Glühlampe), Nennlast max. 400 W (Energiesparlampe) Überwachungsbereich 8 m (<24 °C) Überwachungswinkel 120/360° Wand-/Deckenmontage Abschaltverzögerung 10/30/90 s, 3/7/15 Min. Helligkeitsempfindlichkeit <3-2000 lx / Tag und Nacht ( Deckenmontagehöhe 2,2-4 m Bewegungserkennung 0,6-1,5 m/s Schutzart IP20 Umgebung -20 ~ +40 °C, <93 % RH Maße 61,4 x Ø80 mm Bohrlochdurchmesser... -
Seite 6: Installation
Betriebsanleitung Installation Stromschlaggefahr • Offene Kabelenden NUR von erfahrener Elektro- fachkraft anschließen lassen. • Vor Arbeiten am Produkt spannungsfrei schalten, Sicherung abschalten und gegen Wiedereinschalten sichern. • Vor Arbeiten am Produkt Spannungsfreiheit sicherstellen und prüfen. Die verwendeten Stromkabel sollten einen Mindestquerschnitt von 1,0 mm² besitzen. Folgende Anschlüsse werden an der Lüsterklemme des Produkts vorgenommen. Schließen Sie Ihre Verbraucher wie abgebildet an. Bei der Verwendung mit mehreren Verbrauchern müssen diese parallel verdrahtet werden. -
Seite 7: Einstellungen
Wählen Sie den Montageort nach folgenden Kriterien aus: Fig. 3: Montageort • Die Oberfläche muss stabil sein. • Das Produkt muss absolut gerade befestigt werden. • Pflanzen, Straßenbeleuchtungen, reflektierende Flächen oder sich willkürlich bewegenden Objekte dürfen sich nicht im Erfassungsbe- reich befinden. • Die empfohlene Montagehöhe beträgt 2,2-4 m. Bohren Sie ein Loch in Gehäusegröße in Wand oder Decke mit geeigne- tem Werkzeug. 3. Drücken Sie die Befestigungsklemmen nach oben bzw. hinten zusam- men und schieben Sie den Bewegungsmelder in das vorbereitete Loch. -
Seite 8: Einstellungen Vornehmen
Betriebsanleitung Einstellungen vornehmen 1. Kippen Sie das Innenteil des Bewegungsmelders an der Nut mittels Schraubendreher an. Fig. 6: Einstellungen vornehmen 2. Stellen Sie die Ausschaltverzögerung TIME mittels Schraubendreher zwischen 10 Sekunden und 15 Minuten ein. 3. Stellen Sie die gewünschte Auslöseempfindlichkeit LUX mittels Schrau- bendreher ein. Die eingestellte Beleuchtungsstärke in LUX ist die Reaktionsgrenze, unter- halb der der Bewegungsmelder auslöst. Soll dieser nur nachts auslösen, muss dieser auf 3 LUX eingestellt werden. Soll der Bewegungsmelder tags und nachts auslösen, stellen Sie ihn auf das Sonnensymbol ein. -
Seite 9: Wartung, Pflege, Lagerung Und Transport
Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/ und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Nr.: 82898622 EU-Konformitätserklärung Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke der ® Wentronic GmbH, dass das Produkt die grundlegenden Anforderun- gen und Richtlinien der europäischen Bestimmungen erfüllt. - Seite 36 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 71362 V 2.0 REV 2016-10-24 *(0,14 € / Minute aus dem deutschen Festnetz) Goobay ® (0.14 € / minute from German landline) by Wentronic GmbH (0,14 € / minute depuis un poste fixe allemand) Pillmannstraße 12 (0,14 € / minuto dalla rete fissa tedesca) 38112 Braunschweig Germany Made in China © by Wentronic Deutschland Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de...
