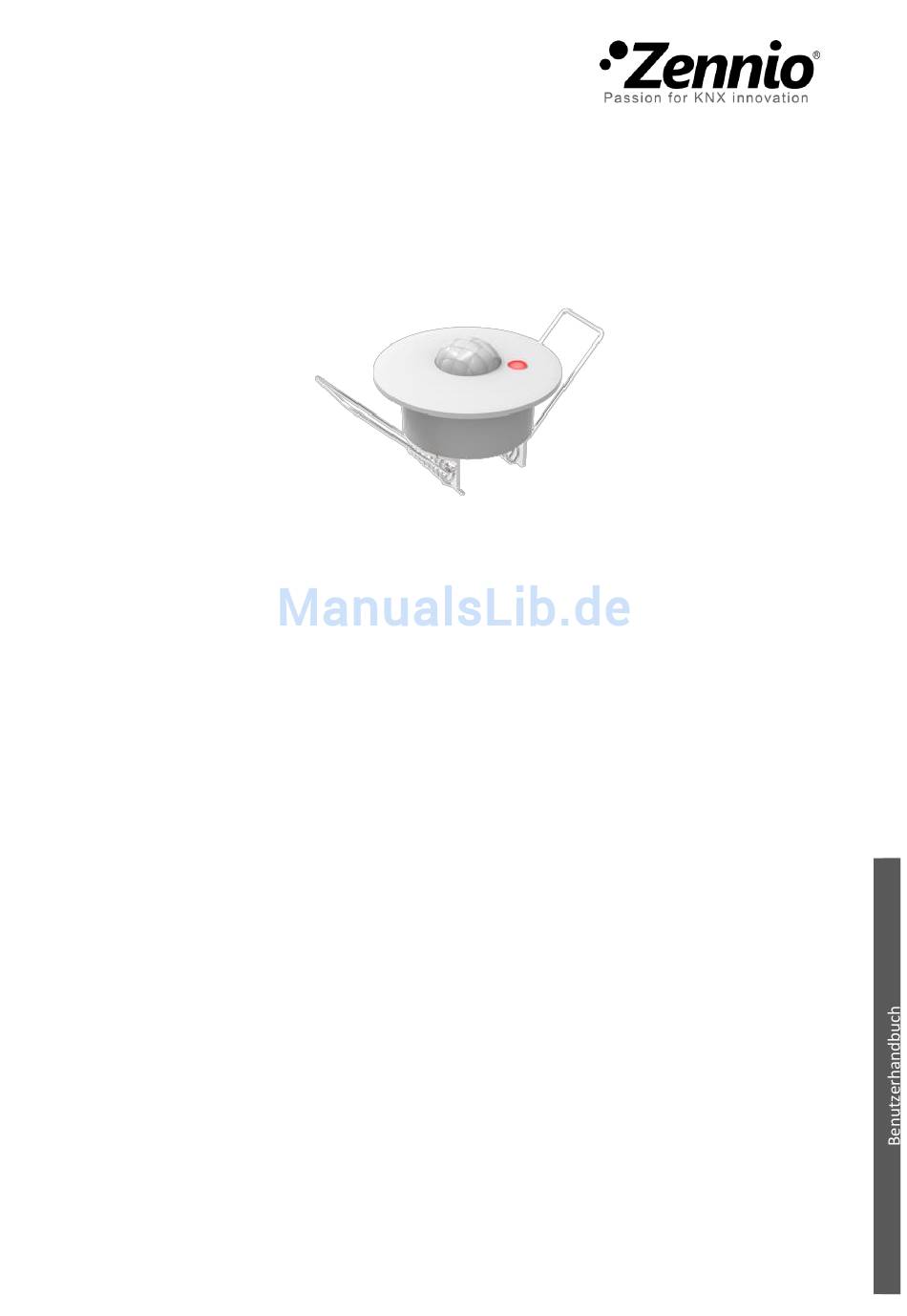

- Seite 1 Bewegungsmelder Bewegungsmelder mit Helligkeitssensor ZN1IO-DETEC / ZN1IO-DETEC-N / ZN1IO-DETEC-P / ZN1IO-DETEC-X Handbuch Version: [0.3]_a www.zennio.com...
-
Seite 2: Inhaltsverzeichnis
Motion Detector Inhalt Dokument Aktualisierungen ......................3 Einleitung..........................4 Zennio Bewegungsmelder ..................... 4 Modelle und unterstützte Geräte ................. 5 INSTALLATION ........................6 Allgemeine Installation ....................6 Anschlußdes Bewegungsmelders .................. 8 Anschluß mehrerer Bewegungsmelder parallel ............8 ETS Parametrierung ......................10 Eingänge ........................ -
Seite 3: Dokument Aktualisierungen
Erkennung/Keine Erkennung und Präsenz/Keine Präsenz Optimierung der Zwangszustand-Funktion. Optimierung des Algorithmus für Präsenzerkennung. 26 - 31 Abgrenzung zwischen Öffnen und Schließen der Tür. [0.3]_a Präsenzerkennung: Neues Tag/Nacht Objekt. 27, 29 Präsenzerkennung: Präsenz-Statusobjekt. Präsenzerkennung: Anpassbare Auslösewerte. 28, 31 http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... -
Seite 4: Einleitung
Motion Detector 1 EINLEITUNG 1.1 ZENNIO BEWEGUNGSMELDER Der Zennio Bewegungsmelder ist ein optionaler Zubehörartikel für sämtliche Zennio Geräte mit Eingangsmodulen, die den Anschluß eines Bewegungsmelder unterstützen, zur Bewegungserkennung via Infrarot-Technologie. Zusätzlich zur binären Bewegungserkennung (ja / nein) wurde das Feature der Helligkeitsmessung integriert, der das Gerät noch vielseitiger Einsetzbar macht. -
Seite 5: Modelle Und Unterstützte Geräte
Bewegungsmelder ist. Die Handbücher der entsprechenden Zennio Geräten weisen auf diese Funktionalität . Bitte konsultieren Sie diese um zu prüfen ob das entsprechende Zennio Gerät diese Funktion unterstützt. Das Verhalten und die Optionen des Bewegungsmelders können sich von Gerät zu Gerät unterscheiden. Aus diesem Grund wurde das Handbuch für jedes Gerät entsprechend angepasst. -
Seite 6: Installation
Motion Detector 2 INSTALLATION 2.1 ALLGEMEINE INSTALLATION Der Zennio Bewegungsmelder wird an einen freien Eingang eines Zennio Gerätes angeschlossen (bitte im entsprechenden Handbuch des Zennio Gerätes nachschlagen). Nach Anschluß benötigt des Gerätes wird keine weitere Spannungsversorgung benötigt, der Bewegungsmelder funktioniert, sobald die entsprechenden Parameter übertragen wurden. - Seite 7 LED Aus LED Aus LED Ein Abb. 5. Stellungen des Triple-Mikroschalters Wichtig: Bitte in Abschnitt 0 nachschlagen für weitere Informationen bezüglich der Unterschiede zwischen den Geräten und der Kompatibilität mit Zennio Geräten. Metallklammern (E): zur Montage und Befestigung. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
-
Seite 8: Anschlußdes Bewegungsmelders
Beim Anschluß an das Gerät muss der mit “I” Bezeichnete Anschluß des Bewegungsmelders an den gewünschten Eingang (1, 2, etc.) des Gerätes verbunden werden, während der Anschluß “C” an den COM des Zennio Gerätes angeschlossen wird (ebenfalls mit “C” bezeichnet). - Seite 9 Ansonsten stören sich die Helligkeitsmessungen gegenseitig. Abb. 7. Anschluß zweier Bewegungsmelder parallel Wichtig: Mit dem Bewegungsmelder kompatible Zennio Geräte bieten meist die Möglichkeit, mehrere virtuelle Erkennungskanäle zu aktivieren, was es ermöglicht gleichzeitig mehrere Reaktionen auf ein Triggerobjekt auszulösen. Die Anzahl an virtuellen Kanälen wird nicht von der Anzahl der angeschlossenen Bewegungsmelder...
-
Seite 10: Ets Parametrierung
[Bewegungsmelder] Szene Ausgang: 1-byte Objekt durch das Szenenwerte über den Bus gesendet werden können (0 – 63, inklusive). Wichtig: Objektnamen können sich je nach verwendetem Gerät leicht von einander unterscheiden. Abb. 8. ”Konfiguration” Tab Die folgenden Parameter sind im Konfigurations-Tab verfügbar: http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... - Seite 11 Helligkeit im entsprechenden Raum, desto höher ist der Wert dieses Objektes. Wichtig: Bei kontinuierlicher Erkennung kann es etwas länger dauern, bis der Helligkeitswert aktualisiert wird, da sich beide Signale (Erkennung und Helligkeit) den selben Eingangsport des Gerätes teilen. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
-
Seite 12: Kanäle
Es ist möglich, die Erkennungsdauer und eine Totzeit zu parametrieren um zu gewährleisten, dass er im Zustand Erkennung eine bestimmte Zeit verbleibt bevor er wieder auf ein Signal vom korrespondierenden Sensor reagiert. Das folgende Beispiel erklärt das Ganze: Beispiel: Erkennungszustände. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... -
Seite 13: Erkennungsdauer
Erkennungsdauer wird unterbrochen. Somit verbleibt der Kanal im Status “Erkennung“ ohne in den Zustand “Keine Erkennung“ zwischen t und t zu schalten. Abb. 11 Erkennungszustand vs Bewegungssignal Wird ein Kanal aktiviert, so erscheint der neue Tab (“Kanal i”) in der ETS. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... - Seite 14 Raum, wenn das licht ausgeschaltet wird. Totzeit: legt die Dauer fest, für die der Kanal inaktiv ist, wenn er in den Zustand “Keine Erkennung” wechselt. Dies sorgt dafür, das der Zustand “Keine http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
-
Seite 15: Erkennung
Erkennung gewechselt wird: Ein Binärwert, Eine Szene, Ein Prozentwert, Ein HVAC Modus, Oder jede mögliche Kombination davon. Die gleichen Parameter sind für den Wechsel in den Zustand Keine Erkennung verfügbar, auch wenn die Voreinstellungen anders sein können. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... - Seite 16 HVAC Modus: aktiviert oder deaktiviert das Senden eines Betriebsmodus durch das Objekt “[Ex] [Ki] Status der Erkennung (HVAC)”. Der gewünschte Betriebsmodus kann im Parameter Wert festgelegt werden, der die folgenden Optionen bietet: HVAC Modus Objektwert Komfort Standby Nacht/Eco Gebäudeschutz Tabelle 1. HVAC Modus http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
-
Seite 17: Keine Erkennung
Kanalfreigabe: legt fest, wie der Kanal entsperrt oder gesperrt wird. Immer freigegeben: der Kanal ist immer freigegeben. Freigabe über 1-bit Objekt: der Kanal wechselt von entsperrt zu gesperrt (oder anders herum) entsprechend dem Wert, der durch das Objekt “[Ex][Ki] Kanal freigeben” empfangen wird. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... - Seite 18 Senden bei Sperrung: analog zu den obigen Parametern, nur im Zustand der Sperrung. “Nichts”, “Keine Erkennung”, “Erkennung”. Freigabe über Szene: der Kanal wechselt zwischen freigegeben und gesperrt empfangenen Szenenwert durch Objekt “[Bewegungsmelder] Szenen Eingang“. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
-
Seite 19: Helligkeitsabhängiges Senden Von Erkennung
Wichtig: Der Wert “Keine Erkennung” wird immer gesendet, egal ob die Helligkeit über der parametrierten Schwelle gemessen wird. Bei Auswahl dieser Option müssen die folgenden Parameter beachtet werden. Schwelle: Helligkeit in Prozent, bei Überschreitung dieser wird kein Erkennungswert gesendet. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... -
Seite 20: Helligkeit Zurücksetzen
Keine Erkennung oberhalb der Schwelle senden?: Bei Aktivierung wird der “Keine Erkennung” Wert auf den Bus gesendet wenn die Helligkeit über der Schwelle gemessen wird. Abb. 17. Erkennung Helligkeitsabhängig senden Wichtig: Die Parametrierung von unpassenden Schwellwerten kann unerwünschtes Verhalten hervorrufen. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... - Seite 21 Hier wird deutlich (der Wert “Keine Erkennung” wird gesendet, nachdem ein bestimmter Schwellwert überschritten wurde), das ein Schwellwert eingestellt werden muss, der höher ist als das durch natürliche Sonnenlicht erzeugte und auch höher als der durch die künstliche Leuchtquelle (einzeln ohne Sonnenlicht) erzeugte. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
- Seite 22 Wie weiter oben hängt der Einschaltvorgang oder Ausschaltvorgang davon ab, ob Sonnenlicht im Zimmer ist oder nicht. Wieder wurde eine Schwelle von 30% konfiguriert ohne den Parameter “Keine Erkennung oberhalb der Schwelle senden” zu aktivieren. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
- Seite 23 Statuswechsels auf “Keine Erkennung” (falls eine Erkennung erfolgt, aber der Kanal im Zustand “Keine Erkennung” verbleibt weil der Helligkeitswert über dem parametrierte Schwellwert liegt wird der Helligkeitswert nicht zurückgesetzt obwohl der der Wert “Keine Erkennung” auf den Bus gesendet wird). http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
- Seite 24 Motion Detector http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
-
Seite 25: Zwangszustand
Nach dem Wechsel in den Zwangszustand verbleibt das Gerät in diesem für einen konfigurierbaren Zeitraum. Nach Ablauf dieser Periode: Falls der Zwangszustand “Keine Erkennung” war, verbleibt das Gerät in diesem ohne weiteres Senden bis eine Bewegung erkannt wird. Falls der Zwangszustand “Erkennung” war, http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... -
Seite 26: Erkennungsobjekt Für Externe Bewegung
Zwangszustand verbleibt. Der Bereich reicht von 1 bis 255 Sekunden, 1 bis 255 Minuten und 1 bis 18 Stunden. Zwangszustand ignoriert die Länge der Erkennungszeit und die parametrierte Totzeit (siehe Abschnitt 3.2). 3.2.6 ERKENNUNGSOBJEKT FÜR EXTERNE BEWEGUNG Abb. 20. Erkennungsobjekt für externe Bewegung http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... - Seite 27 Senden parametriert wurde, verlässt der korrespondierende Kanal den Zustand “Erkennung” sobald der Timer Erkennungsdauer abgelaufen ist. Wichtig: Ein externes Erkennungsobjekt steht pro Eingang zur Verfügung, welcher als Bewegungsmelder konfiguriert wurde. Deswegen reagieren alle Kanäle mit externer Bewegungserkennung auf dieses Objekt. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
-
Seite 28: Präsenzmelder
Bewegungsmelder (einer als Master und die übrigen als Slaves) und Türsensoren verwendet werden. Zum bessere Verständnis haben wir eine grafische Darstellung and das Ende dieses Abschnitts angefügt (3.2.3). Abb. 21. “Präsenzmelder” Tab http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... -
Seite 29: Master
Wert durch das Objekt “[Bewegungsmelder] Szenen: Ausgang”) gesendet. Wichtig: Die obigen Parameter ermöglichen eine Konfiguration für Tag und für Nacht (via Parameter Tag/Nacht), wird im Laufe dieses Abschnitts erklärt. Der Algorithmus der Präsenzerkennung funktioniert wie folgt: http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... - Seite 30 Motion Detector http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
- Seite 31 Tür startet. Von 0 bis 65535 Sekunden (2 Sekunden Default). Dieser Wert kann in Echtzeit überschrieben werden durch das Objekt “[Ix] Präsenzmelder: Wartezeit”. Überwachungszeit: legt die Überwachungszeit fest, die nach Ablauf der Wartezeit startet. Von 0 bis 65535 Sekunden (2 Sekunden Default). Dieser http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
-
Seite 32: Freigabe Präsenzerkennung
3.2.3). Das Sperr- und Entsperrobjekt können sowohl binär (durch das Objekt “[Ix] oder Szenenwert (durch Objekt Präsenzmelder: Freigabe”) “[Bewegungsmelder] Szenen: Eingang”) sein. Bitte schlagen Sie in Abschnitt 3.2.3für weitere Infos nach. Ist die Präsenzerkennung gesperrt, so werden alle Ereignisse diesbezüglich ignoriert, wie etwa Bewegungserkennung oder Auslöseobjekte. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... -
Seite 33: Falsche Erkennung Nicht-Belegt
Befehl wird gesendet und schaltet eventuell das Licht ein. Wird jedoch die Option Falsche Erkennung Nicht Belegt genutzt, so geschieht dies nicht, falls sich die schlafende Person bewegt weil der Auslösewert (etwa das öffnen der Tür) nicht erneut empfangen wurde. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... -
Seite 34: Slave
Nach Ablauf des Timers wechselt der Slavemelder zu Nicht- Erkennung. Wenn im Zustand Nicht-Erkennung eine Bewegung erkannt wird wechselt der Zustand in Erkennung. Sowohl der Auslösewert (0 / 1) als auch die Wartezeit können via Parameter angepasst werden. Abb. 25. Slavemelder. http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... - Seite 35 Motion Detector http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
-
Seite 36: Praktisches Beispiel
Eine Gruppenadresse (A1) wird für die Objekte A bis C benötigt, eine weitere GA (A2) für die Objekte D bis H, und eine weitere (A3) für die Objekte I und J. In der eben angesprochenen Situation kann die folgende Abfolge von Ereignissen erfolgen: http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com... - Seite 37 Falls jetzt eine Person den Raum verlässt, wird ein Befehl auf den Bus gesendet um die aktuelle Szene zu speichern, welche aufgerufen wird (statt die Lampe einzuschalten) wenn die schlafende Person sich bewegt (also in den Zustand “Belegt” wechselt, da eine Bewegung erkannt wurde aber ohne Auslöseobjekt der Türsensoren). http://www.zennio.com Technischer Support: http://zennioenglish.zendesk.com...
- Seite 38 Besuchen Sie uns und senden Sie uns Ihre Anregungen über Zennio Produkte: http://zennioenglish.zendesk.com Zennio Avance y Tecnología S.L. C/ Río Jarama, 132. Nave P-8.11 45007 Toledo (Spain). Tel. +34 925 232 002. Fax. +34 925 337 310. www.zennio.com Info@Zennio.com...
