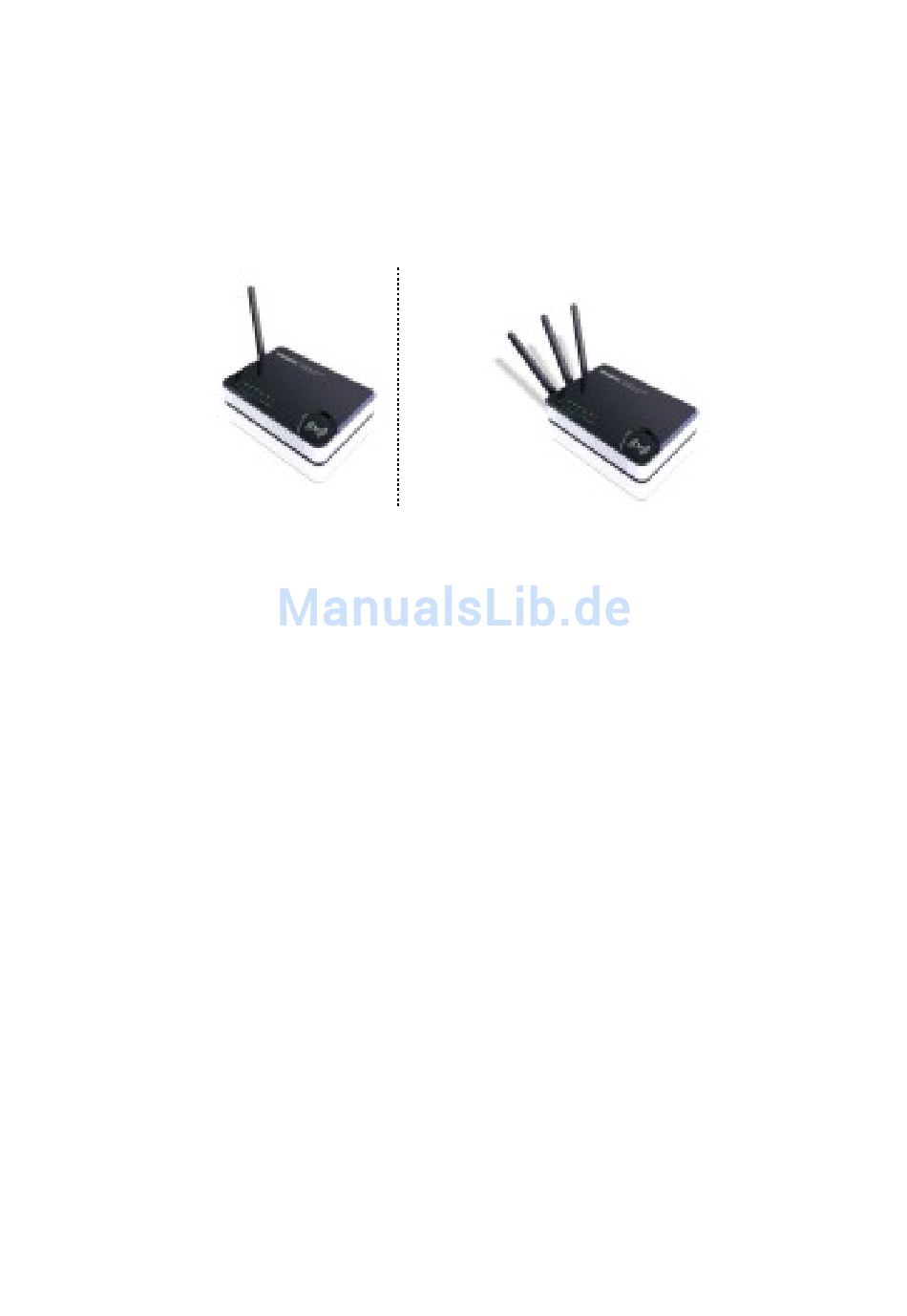

Router-150 WiFi-N
Router-300 WiFi-N
BEDIENUNGSANLEITUNG
Einführung
Router WiFi-N ist ein kombiniertes verdrahtetes/drahtloses Netzwerkver-
bindungsgerät, das speziell für die Netzwerkanforderungen kleiner Firmen,
Büros und Heimbüros entwickelt wurde. Die IEEE 802.11n (Entwurf 2.0)
Norm mit drahtlosen Übertragungsgeschwindigkeiten bis zu 150M
(Router-150 WiFi-N) oder 300M (Router-300 WiFi-N) wird eingehalten.
Der Router ist mit vier 10/100Mbps Ports ausgestattet, um eine höchst
effektive Datenübertragung zu erzielen. Er wendet die MIMO und SST
Technologien an und ist mit drei abnehmbaren Omni Richtantennen ausge-
stattet, die noch bessere drahtlose Leistung, Übertragungsraten, Stabilität
und Reichweite bieten. CCA™ Technologie vermeidet durch den Einsatz
der Kanalauswahlfunktion automatisch Konflikte zwischen den Kanälen.
Funktioniert auch bestens mit anderen drahtlosen Produkten mit 11g und
11n Protokoll.
Verpackungsinhalt (bitte zuerst kontrollieren)
Router-150 WiFi-N oder Router-300 WiFi-N
Netzteil 5V / 2A, Netzwerkkabel RJ-45, Bedienungsanleitung
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Technaxx Router-150 WiFi-N
- Seite 1 Büros und Heimbüros entwickelt wurde. Die IEEE 802.11n (Entwurf 2.0) Norm mit drahtlosen Übertragungsgeschwindigkeiten bis zu 150M (Router-150 WiFi-N) oder 300M (Router-300 WiFi-N) wird eingehalten. Der Router ist mit vier 10/100Mbps Ports ausgestattet, um eine höchst effektive Datenübertragung zu erzielen. Er wendet die MIMO und SST Technologien an und ist mit drei abnehmbaren Omni Richtantennen ausge- stattet, die noch bessere drahtlose Leistung, Übertragungsraten, Stabilität...
- Seite 2 Bedienfelder Licht- Beschreibung der FRONTPLATTE Name Status POWER Router eingeschalten und korrekt angeschlossen Router ist aus, prüfen ob Router eingesteckt ist WLAN Drahtloses Netzwerk ist bereit Drahtloses Netzwerk ist ausgeschalten Blinkt Drahtloses LAN aktiv (Datenübertragung) WAN Port (Internet) ist aktiviert WAN Port ist nicht verbunden Blinkt WAN aktiv (Datenübertragung)
- Seite 3 PC/Notebook Netzwerkeinrichtung Schritt 1: Start Anleitung zum Verwenden des Routers für den Zugriff mehrerer PCs auf das Internet. (Modem und Router einschalten.) Verkabelung: Mit dem Ethernet Kabel den WAN Port des Routers mit dem LAN Port des Modems verbinden. SCHRITT 1 Breitband Router ADSL / Kabelmodem Mit dem anderen Ethernet Kabel alle LAN Ports (1~4) des Routers mit...
- Seite 4 Schritt 2: PC/Notebook LAN IP Konfiguration Einstellung konfigurieren, Router automatisch eine IP Adresse zugeteilt zu bekommen. Dazu die nachstehenden Schritte befolgen. “Start” auf der Taskleiste anklicken, dann zum Öffnen “Control Panel” • wählen. “Switch to Classic View” links oben anklicken, um weitere •...
- Seite 5 “Network Connection” Symbol suchen, dann doppelklicken, um die • Netzwerkverbindungseinstellung zu öffnen. Auf das “Local Area Connection” Symbol klicken, dann mit der • rechten Maustaste anklicken, um das Untermenü zu öffnen und zum Einrichten der IP “Properties” wählen.
- Seite 6 “Internet Protocol (TCP/IP)” wählen, dann auf “Properties” klicken. • Sicherstellen, dass die blau markierten Parameter “Obtain an IP • address automatically” und “Obtain server address automatically” angekreuzt sind, dann zum Schließen “OK” drücken. Netzwerkgeräte und PC nacheinander einschalten Erstens, das Modem und danach Router und PC ausschalten. •...
-
Seite 7: Web-Verwaltung Anmeldung
Web-Verwaltung Anmeldung Die Standard IP Adresse des Routers eingeben: “192.168.0.1” in den Web Browser des PCs eingeben und “enter” drücken. Das Anmeldefenster wird wie unten angezeigt. “User Name” und “Password” anklicken und zum Anmelden auf “OK” klicken. Der Standard Benutzername ist “admin” und das Passwort ist “admin”. Hinweis: Es wird dringend empfohlen, die Anmeldeeinstellungen zu ändern und an einem anderen Ort zu speichern. - Seite 8 Konfiguration – PPPoE Hinweis: Bitte PPPoE Software nicht ausführen; Internetverbindung für den Router könnte sonst fehlschlagen. Bitte auf “Internet Settings -> WAN” auf der Web-Verwaltungsoberfläche klicken. Das folgende Beispiel steht für die “PPPoE” WAN Einstellung. “PPPoE” wählen. Weitverkehrsnetzwerk (WAN) Einstellungen Sie können verschiedene Verbindungsarten auswählen, die für Ihre Umgebung geeignet sind.
-
Seite 9: Lan-Einstellungen
LAN Einstellungen Bitte auf “Internet Settings -> LAN” auf der Web-Verwaltungsoberfläche klicken, die folgende Meldung wird im Web Browser angezeigt. Lokales Netzwerk (LAN) Einstellungen Sie können die Netzwerkfunktionen aktivieren/deaktivieren und die Parameter nach Wunsch konfigurieren. IP Address: LAN IP Adresse des Routers. Sie müssen sich die IP Adresse für die nächste Anmeldung beim web-basierten Dienstprogramm merken, wenn sie geändert wird. -
Seite 10: Drahtlose Basiskonfiguration
Drahtlose Basiskonfiguration Bitte auf “Wireless Settings -> Base” auf der Web-Verwaltungsoberfläche klicken, die folgende Meldung wird im Web Browser angezeigt: Die Mindestanzahl der drahtlosen Einstellungen für Kommunikation kann konfiguriert werden, wie z.B. Network Name (SSID) und Kanal. Der Zugangspunkt kann einfach nur mit den minimalen Einstellelementen eingestellt werden. -
Seite 11: Drahtlose Sicherheitskonfiguration
Drahtlose Sicherheitskonfiguration Bitte auf “Wireless Settings -> Security” auf der Web-Verwaltungs- oberfläche klicken, die folgende Meldung wird auf dem Web Browser angezeigt. Drahtlose Sicherheit und Verschlüsselung einstellen, um unberechtigten Zugriff und Überwachung zu verhindern. Unterstützt 64/128-bit WEP, WPA, WPA2 Verschlüsselungsmethoden und 802.1x Sicherheit. Drahtlose Sicherheits-/Verschlüsselungseinstellungen Drahtlose Sicherheit und Verschlüsselung einrichten, um unberechtigten Zugriff und Überwachung zu verhindern. - Seite 12 Erweiterte Einstellungen Verwaltungspasswort ändern Das Standardpasswort des Drahtlos-N Routers ist “admin” und wird bei der Anmeldeaufforderung angezeigt, wenn vom Web Browser zugegriffen wird. Wenn das Standard Passwort nicht geändert wird, besteht ein Sicherheitsrisiko, weil es jeder sehen kann. Das ist sehr wichtig, wenn die drahtlose Funktion aktiviert ist.
-
Seite 13: Einstellungen Sichern Und Wiederherstellen
Einstellungen sichern und wiederherstellen Alle Einstellungen dieses Routers können in einer Datei gesichert werden, um aus Sicherheitsgründen mehrere Kopien der Router Konfiguration zu erstellen. Bitte nachstehende Anweisungen befolgen, um die Einstellung des Routers zu sichern und wiederherzustellen: Bitte auf das ‘Administration -> Settings Management’ Menü auf der Web-Verwaltungsoberfläche klicken, die folgende Meldung wird im Web Browser angezeigt: Firmware aktualisieren... -
Seite 14: Auf Werkseinstellung Zurücksetzen
Auf Werkseinstellung zurücksetzen Wenn Sie glauben, dass die Netzwerkleistung schlecht ist oder feststellen, dass sich der Router eigenartig verhält, können Sie den Router zurücksetzen, manchmal wird das Problem dadurch gelöst. Dazu bitte auf ‘Administration -> Settings Management‘ Web- Verwaltungsoberfläche klicken, dann wird folgende Meldung im Web Browser angezeigt: Verwaltung der Einstellungen Systemeinstellungen können durch Exportieren an eine Konfigurationsdatei...
