R82 gator Gebrauchsanweisung
Inhaltszusammenfassung für R82 gator

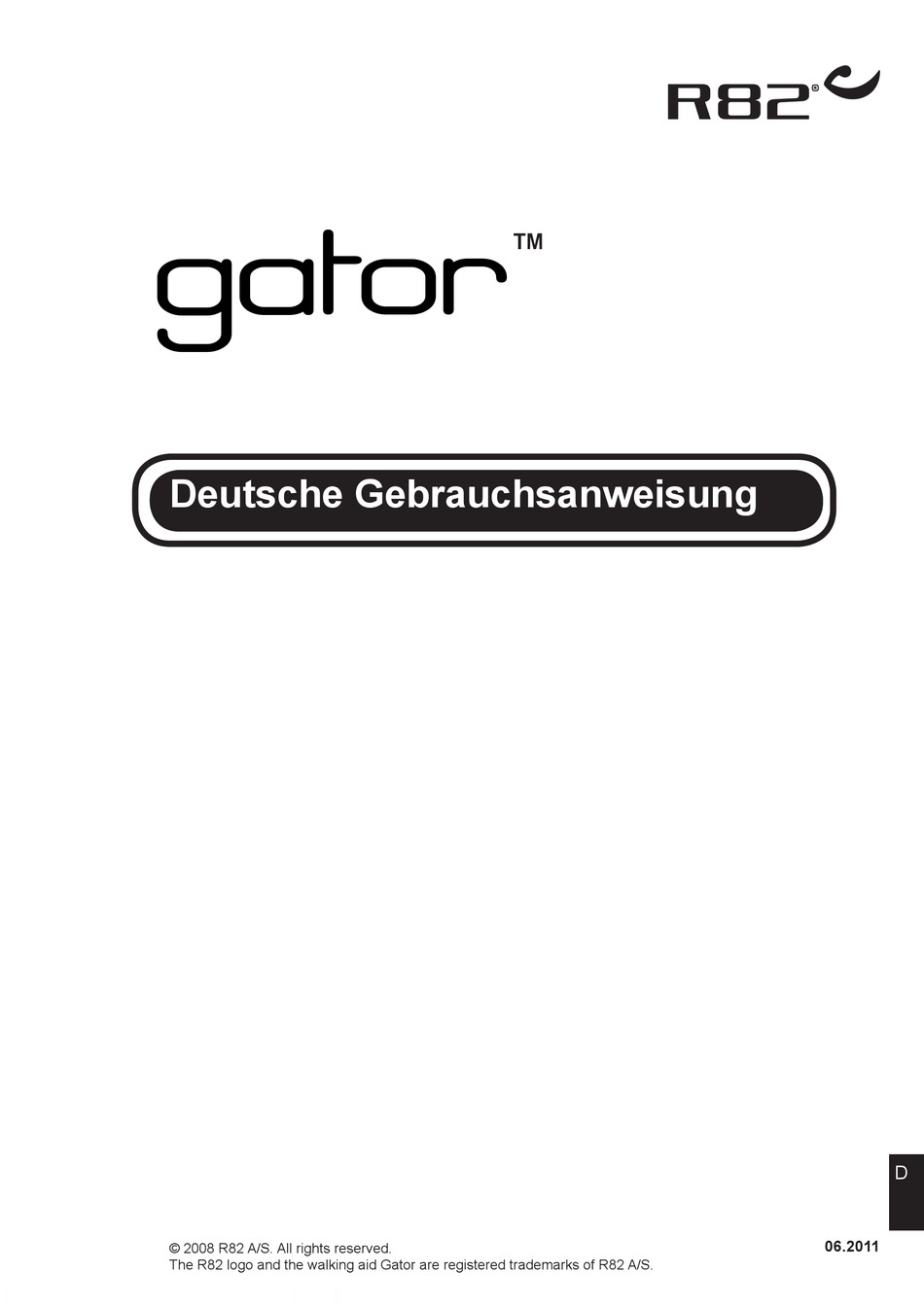

- Seite 1 Deutsche Gebrauchsanweisung 06.2011 © 2008 R82 A/S. All rights reserved. The R82 logo and the walking aid Gator are registered trademarks of R82 A/S.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheit................4 Garantie ................4 Werkzeug ................4 Wartung ................4 Gator.................. 5 Regulierung der haltegriffe ..........6 Höhenverstellung............... 7 Falten................. 7 Rücklaufbremse..............8 Richtungs stabilisator ............8 UnterArmauflage ............... 9 Unterarmauflage Tiefenjustierung ........10 Seitenpelotten..............11 Beckengurt ..............12 Beckenpelotte .............. - Seite 3 Wir möchten Ihnen für das entgegengebrachte Vertrauen und den Kauf unseres Produktes danken. Gator ist eine Gehhilfe für den Innenbereich. Er ist für Kinder im Alter von 1½ bis 6 Jahren geeignet. Damit Sie dieses Hilfmittel voll Ausnützen können bitten wir Sie die...
-
Seite 4: Sicherheit
Produkt (zu dem der Garantieanspruch geltend gemacht wird) an die Kaufadresse zurückzugeben. Die Garantie wird von R82 nachträglich gewährt. WERKZEUG Mit dem Gator werden 2 Stck. Inbusschlüssel (1 Stck. 6 mm und 1 Stck. 3/16“ geli- efert). Die Verwendung der Schlüssel wird in dieser Gebrauchsanweisung beschrieben. WARTUNG Der Rahmen und die Räder können mit einem handelsüblichen Reinigungsmittel... -
Seite 5: Gator
GATOR 1) Regulierbare Haltegriffe 2) Klemmhebel zur Einstellung der Höhe 3) Sicherungsring 4) Rücklaufbremse 5) Richtungsstabilisator REGULIERUNG DER HALTEGRIFFE 1) Die Inbusschrauben zur Regulierung der Haltegriffe mittels des 6 mm Inbusschlüssels lockern (A). 2) Die Neigung der Haltegriff ist regulierbar (B). -
Seite 6: Rücklaufstopp
RÜCKLAUFSTOPP 1) Aktivieren! Den Sicherheitsstift (A) drücken und der Rücklaufstopp gegen das Rad kippen. Der Rücklaufstopp ist aktiviert. 2) Deaktvieren! Den Sicherheitsstift (C) drücken und die Sicherheitsbremse nach oben kippen (D). Wenn das Schloß einrastet, ist der Rücklau- fstopp deaktiviert. RICHTUNGS- FESTSTELLER AN DEN... -
Seite 7: Höhenverstellung
Gestell hoch-schieben und die Haltegriffe nach vorne drücken. Entfalten: Die Haltegriffe nach oben ziehen und der Gator läßt sich entfalten. Wenn der Gator entfaltet wird ist es von großer Bedeutung, daß der Sicherheitsring an beiden Seiten des Gestells ordenlich gesichert ist. -
Seite 8: Unterarmauflage
UNTERARMAUFLAGE 1) Das Polster entfernen (A) 2) Die Unterarmauflage auf dem Hanltegriff mit- tels des Beschlages (B) montieren . 3) Die Höhe und Neigung läßt sich mittels der beiden Klemmhebel (C) justieren. 4) Um den Winkel von den Haltegriffen zu ju- stieren, muß... - Seite 9 BECKENPELOTTE 1) Den Bezug des Rückenschutzes (A) abmontieren. 2) Die Schaumstoffrohre und den Bezug in zwei Stücke teilen (B). 3) Den Beschlag (C) auf der Querstange befestigen und die Beckenpelotte in dem Beschlag befestigen (D). 4) Den Bezug des Rückenschutzes befestigen und die zwei Teile auf der Querstange montieren.
-
Seite 11: Seitenpelotten
SEITENPELOTTEN 1) Der Bezug (A) abmontieren. 2) Das Beckenpolster von der Montieringsplatte losschrauben. 3) D i e S e i t e n p e l o t t e n z w i s c h e n d a s Beckenpolster und die Montierungsplatte schieben und das Ganze mit den 4 Inbusschrauben befestigen. -
Seite 12: Beckengurt
BECKENGURT 1) Den Bezug (A) abmontieren. 2) Das Beckenpolster lösen, indem die 4 Inbusschrauben gelockert werden. 3) Den Gurt zwischen die Montierungsplatte und das Beckenpolster plazieren und das Ganze mit den 4 Inbusschrauben befestigen. 4) Den Bezug (A) wieder montieren. -
Seite 13: Kippsicherung
KIPPSICHERUNG... -
Seite 15: Produkt-Identifikation
PRODUKT- IDENTIFIKATION A) Serienummer Die Identifikationsmarke ist auf dem Querrohr unter der Polsterung zu finden. B) Hersteller Die Identifikationsmarke ist auf dem Gestell direkt über das linke Hintenrad zu finden. Dato: 31-01-02 Belast: 0840-01-111878-001 Varenr: 880003 5707292 134158 Parallelvej 3 DK-8751 Gedved... -
Seite 16: Hersteller
7,5 Kg Rahmenbreite 46 cm Min./max. breite der Handgriffe 29-46 cm Min./max. höhe der Handgriffe 34- 66 cm HERSTELLER Vertrieb in Deutschland: R82 A/S R82 GmbH Parallelvej 3 An den Wiesen 10 DK - 8751 Gedved D - 55218 Ingelheim...
