Inhaltszusammenfassung für Cognex Checker 3G-Serie

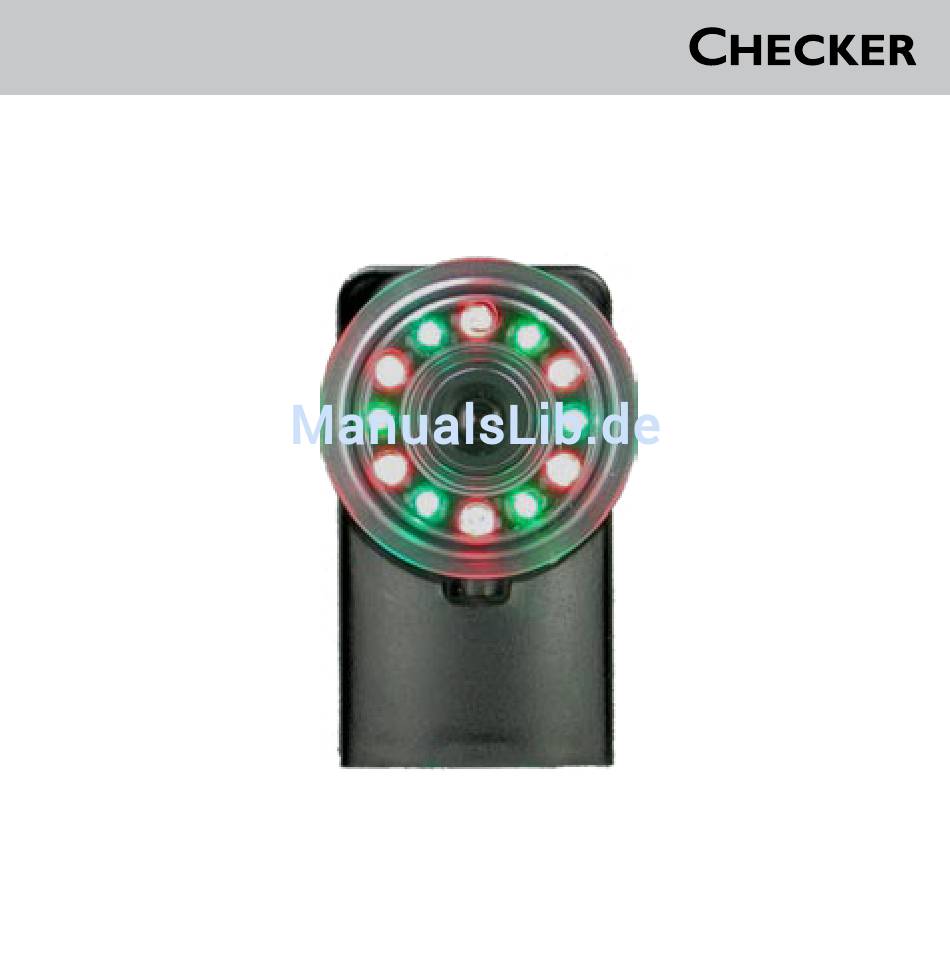

- Seite 1 COGNEX ® Checker 3G-Serie ® Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Was ist Checker 3G und welche Funktion hat es? Inhaltsverzeichnis Checker 3G -- Produkte und Zubehör ....4 Checker 3G ist ein programmierbarer Vision-Sensor, der die Präsenz und das Maße und Funktionen . -
Seite 3: Checker 3G -- Produkte Und Zubehör
Checker 3G -- Produkte und Zubehör Anschlussleitung (C3G-CBL-001) Verbindet Checker direkt mit Ihren Geräten (5 m). Checker 3G-Seriensysteme Teile-Erkennung √ M12-USB-Kabel (CKR-200-CBL-USB) Trigger-Eingangsleitung √ Bietet eine IP67-konforme USB-Verbindung von Checker Diskrete Ausgänge zum PC (5 m). Persönliche Angaben Präsenz √ I/O-Verlängerung (CKR-200-CBL-EXT) Messung √... -
Seite 4: Maße Und Funktionen
Maße und Funktionen 67 (2,64) 67 (2,64) 22 (0,87) 22 (0,87) 39 (1,54) Montagelöcher (M4 x 4 mm) 39 (1,54) Fokussperre (M3, für 2,5-mm-Sechskantschlüssel) 60 (2,36) Objektivdeckel/Scharfstellungsring 60 (2,36) Status-LED (GRÜN): • Ein: Betriebsmodus • Langsames Blinken: Einstellmodus • Schnelles Blinken: Interner Fehler 41 (1,61) Teilerkennungs-LED (ROT) 41 (1,61) -
Seite 5: Erste Schritte
5. Persönliche Angaben Überprüfen Sie, dass SensorView Teach Pendant den • Starten Sie die Checker Software (wählen Sie Cognex->Checker Vision- auswählen Bildschirm Persönliche Angaben auswählen anzeigt. Sensoren->Checker aus dem Windows Start Menü). Wählen Sie Präsenz, wenn Sie diesen Sensor zur Prüfung der •... -
Seite 6: Prüfen Sie Den Betrieb Von Checker -- Teach Pendant
Prüfen Sie den Betrieb von Checker -- Teach Pendant Prüfen Sie den Betrieb von Checker -- PC SensorView sollte den Hauptbildschirm im COGNEX Einstellmodus anzeigen, wie hier dargestellt. Die PC-Software sollte automatisch mit Checker 3G verbunden sein und ein Bild anzeigen. -
Seite 7: Benutzeroberfläche Von Checker -- Teach Pendant
Hauptbildschirm Einstellmodus. Die vier Schritte links enthalten Teilschritte, mit denen Sie Checker 3G Parametersätze erstellen und ändern. COGNEX Navigationstasten. Über diese Tasten wählen Sie aus, welches Element auf dem Checker 3G Bildschirm aktiv ist. Wenn der Vollbildschirm angezeigt wird, können Sie über die Navigationstasten einzelne Elemente oder Bildschirmsteuerungen... -
Seite 8: Benutzeroberfläche Von Checker -- Pc
Benutzeroberfläche von Checker -- PC Die Benutzeroberfläche von Checker ist ein PC-Programm, mit dem Sie Checker steuern können. Mit diesem Programm können Sie Checker-Bilder ansehen, Checker-Parametersätze erstellen und ändern und laufende Checker überwachen. Menüleiste und Statusfeld. Mit der Menüleiste öffnen und speichern Sie Parametersätze und verwalten die persönlichen Angaben von Checker und die Systemeinstellungen. -
Seite 9: Checker-Trigger
Checker-Trigger Auswahl eines Trigger-Typs Ein Trigger teilt Checker mit, dass ein Teil zur Inspektion bereitliegt. Checker unterstützt drei Den Trigger-Typ stellen Sie im Schritt Start ►Trigger auswählen im SensorView Teach Trigger-Typen. Pendant oder im Trigger auswählen Schritt auf dem PC ein. In den meisten Fällen ist es am einfachsten, den internen Trigger zu verwenden, weil dazu keine externen Geräte benötigt werden. -
Seite 10: Teilsensor
Teilsensor Teilsensoren und Trigger-Typen Ein Teilsensor erkennt und lokalisiert Ihr Teil im Bild. Sie erstellen einen Teilsensor indem Teilsensoren werden je nach Trigger-Typ unterschiedlich verwendet. Sie einen Kasten um ein Teilfeature ziehen, das bei Gut- und Schlechtteilen gleichermaßen • Für einen internen Trigger ist ein Teilsensor erforderlich. -
Seite 11: Präsenzsensoren
Präsenzsensoren Sensor-Schwellwert Präsenzsensoren werten einen Teil des Checker-Bildes aus, um zu ermitteln, ob ein Feature Mit dem Schieberegler für den Sensor-Schwellwert wird der Wert eingestellt, unterhalb dessen vorhanden ist oder nicht. das Teil als Schlechtteil anzeigt wird und oberhalb dessen es als Gutteil angezeigt wird. In vielen Fällen funktioniert der Standardwert gut. -
Seite 12: Messsensoren
Messsensoren So verwenden Sie die Steuerelemente für Messsensoren Messsensoren werten einen Teil des Checker-Bildes aus, um zu ermitteln, ob ein Feature in einen In den meisten Fällen braucht ein Ein-Klick-Sensor nicht geändert zu werden. Features, die vorgegebenen Größenbereich passt. zu groß oder zu klein sind, bestehen die Prüfung nicht, während Features mit der korrekten Größe die Prüfung bestehen. -
Seite 13: Erweiterte Funktionen Von Messsensoren
Erweiterte Funktionen von Messsensoren Einstellen der Kanten-Empfindlichkeit Mit der Empfindlichkeitssteuerung für Messsensoren wird gesteuert, wie viele Kanten der Auswählen der Kantensuchregel Sensor beim Erfassen eines Features auswertet. Wenn Sie den Empfindlichkeitsregler bewegen, zeigt der Sensor die von Ihm gefundenen Kanten als gelbe Linien an. Normalerweise messen die Breiten- und Höhensensoren die Kanten, die sich nahe den Backen befinden, und die Durchmessersensoren messen die stärksten Kanten. -
Seite 14: Jobauswahl
Jobauswahl Im folgenden Beispiel wird gezeigt, wie der Parametersatz in Platz 5 geladen wird: Checker 3G hat acht Parametersatz-Plätze. Sie können gespeicherte Checker-Parametersätze den Parametersatz-Plätzen zuordnen und dann während des Betriebs von Checker laden, indem Sie die Signale für Parametersatz-Auswahl und Parametersatz-Wechsel über die 24 VDC+ STROMEINGANG (ROT) Eingabeleitungen an Checker senden. -
Seite 15: Externes Neutrainieren
Externes Neutrainieren Beispiel für das Neutrainieren eines Teilsensors: Sowohl Teilsensoren als auch Mustersensoren können im Sensor-Steuerfeld durch Aktivieren von Externes Neutrainieren so konfiguriert werden, dass sie neutrainiert werden können. Wenn Checker über die NEUTRAING-Leitung ein Signal erhält, werden neutrainierbare Teilsensoren und Mustersensoren von Checker neutrainiert, wofür der Teil des zuletzt aufgenommenen Bildes verwendet wird, der innerhalb des Neutrainierungsbereichs liegt. -
Seite 16: Ausführungszeitanzeige
Ausführungszeitanzeige: Aufnahme in Ausführungszeit Mit der Ausführungszeitanzeige können Sie festlegen, ob und welche Bilder im Betriebsmodus Mit Aufnahme in Ausführungszeit kann Checker bestimmte Bilder während der Ausführung von Checker angezeigt werden. auch ohne Verbindung zu SensorView Teach Pendant oder einem PC aufzeichnen und speichern. -
Seite 17: Bildstreifenfeld -- Sensorview
Bildstreifenfeld -- SensorView Mit dem Bildstreifenfeld können Sie Checker-Bilder aufnehmen und wiedergeben. Bildquellenauswahl: Steuert Bildquellen im Einstellmodus. Klicken Sie hier, um dem Bildstreifen ein oder mehrere Bilder hinzuzufügen. Bildstreifenanzeige. Klicken Sie auf ein Bild, um es anzuzeigen. Im Modus “Interner Trigger”... -
Seite 18: Bildstreifenfeld -- Pc
Bildstreifenfeld -- PC Mit dem Bildstreifenfeld können Sie Checker-Bilder aufnehmen und wiedergeben. Auswahl Bildstreifen-Modus Auswahl Bildstreifen-Modus Mit der Auswahl des Bildstreifen-Modus wird eingestellt, ob Bilder für den Bildstreifen Schaltfläche “Aufnahme” Wenn Sie ein Bild zum Bildstreifen hinzufügen möchten, klicken aufgezeichnet oder wiedergegeben werden, und wann sie, wenn sie aufgezeichnet werden, in Sie hierauf (oder drücken Sie F5). -
Seite 19: Eingangs/Ausgangs-Verkabelung
Eingangs/Ausgangs-Verkabelung Schaltkreisdiagramm (geläufig) Die Kabel in der Anschlussleitung (C3G-CBL-001) sind farbkodiert, um anzuzeigen, welches Signal auf welcher Leitung übertragen wird. Die übereinstimmenden Stifte am M12-Stecker sind Stromversorgung ebenfalls angegeben. 24 VDC+ STROMEINGANG (ROT) 24 VDC Kabelfarbe Signal Stecker – ERDUNG (SCHWARZ) 24 VDC + Trigger (Checker als Stromsenke) SCHWARZ... -
Seite 20: Eingangs/Ausgangs-Verkabelungbeispiel
Eingangs/Ausgangs-Verkabelungbeispiel Trigger aus PLC (Checker als Stromquelle) und Ausgang zu PLC (Checker als Stromsenke) DC OUT DC IN 24 VDC+ STROMEINGANG (ROT) 24 VDC+ STROMEINGANG (ROT) 24 VDC − 24 VDC − ERDUNG (SCHWARZ) ERDUNG (SCHWARZ) DC + DC Gemeinsam DC OIN DC OUT Senke... -
Seite 21: Arbeitsabstand Und Blickfeld
Arbeitsabstand und Blickfeld Scharfstellen Der Abstand zwischen dem Objektivdeckel des Checkers und dem Teil ist der Arbeitsabstand. Das Stellen Sie das Bild mit dem durchsichtigen Ring am Checker scharf. Mit dem mitgelieferten Blickfeld ist der Bereich, den Checker bei diesem Abstand sehen kann. Wird der Arbeitsabstand 2,5-mm-Sechskantschlüssel können Sie die Schärfeeinstellung arretieren, indem Sie die vergrößert, vergrößert sich das Blickfeld entsprechend. -
Seite 22: Objektivwechsel
Objektivwechsel Zum Einbauen des Checker-Objektivs führen Sie die folgenden Schritte aus. Zum Entfernen des Checker-Objektivs Hinweis: Die Nichtbeachtung der führen Sie die folgenden Schritte aus. Anweisungen kann Schäden am Checker nach sich ziehen. Hinweis: Die Nichtbeachtung der Anweisungen kann Schäden am Schrauben Sie das Objektiv Checker nach sich ziehen. -
Seite 23: Checker Montieren
Checker montieren Mit der optionalen Einbaustütze können Sie den Checker an Ihrer Fertigungsstraße leicht positionieren und einstellen. Achtung: Verwenden Sie keine Befestigungsschraube mit einer Gewindelänge von mehr als 5 mm (ohne Kopf). Wenn die Befestigungsschraube auf den Boden des Befestigungsloches drückt, kann der Checker dadurch beschädigt werden. Achtung: Das maximale Drehmoment für die Montageschraube beträgt 1,8 nM (16 Zoll-Pfund). Ein gesteigerter Drehmoment kann Checker beschädigen. Wenn Sie den Checker leicht schräg montieren, können dadurch Reflektionen von den Oberflächen der Teile verringert werden, wodurch die Leistung optimiert wird. Stellen Sie den Befestigungswinkel so ein, dass Sie das schärfstmögliche Bild der zu überprüfenden Teilflächen erhalten. -
Seite 24: Technische Daten
Zertifizierung Copyright © 2009 Cognex Corporation. Alle Rechte vorbehalten. Dieses Dokument darf ohne eine schriftliche Genehmigung der Cognex Corporation weder teilweise noch vollständig kopiert oder auf andere Medien oder in andere Sprachen übertragen werden. RoHS Cognex, das Cognex-Logo, Checker und das Checker-Logo sind Warenzeichen oder eingetragene Warenzeichen der Cognex Corporation. - Seite 25 COGNEX ® 590-7096-de...
