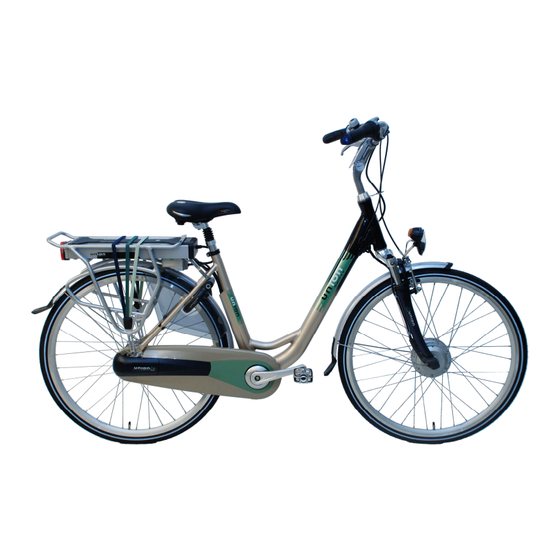

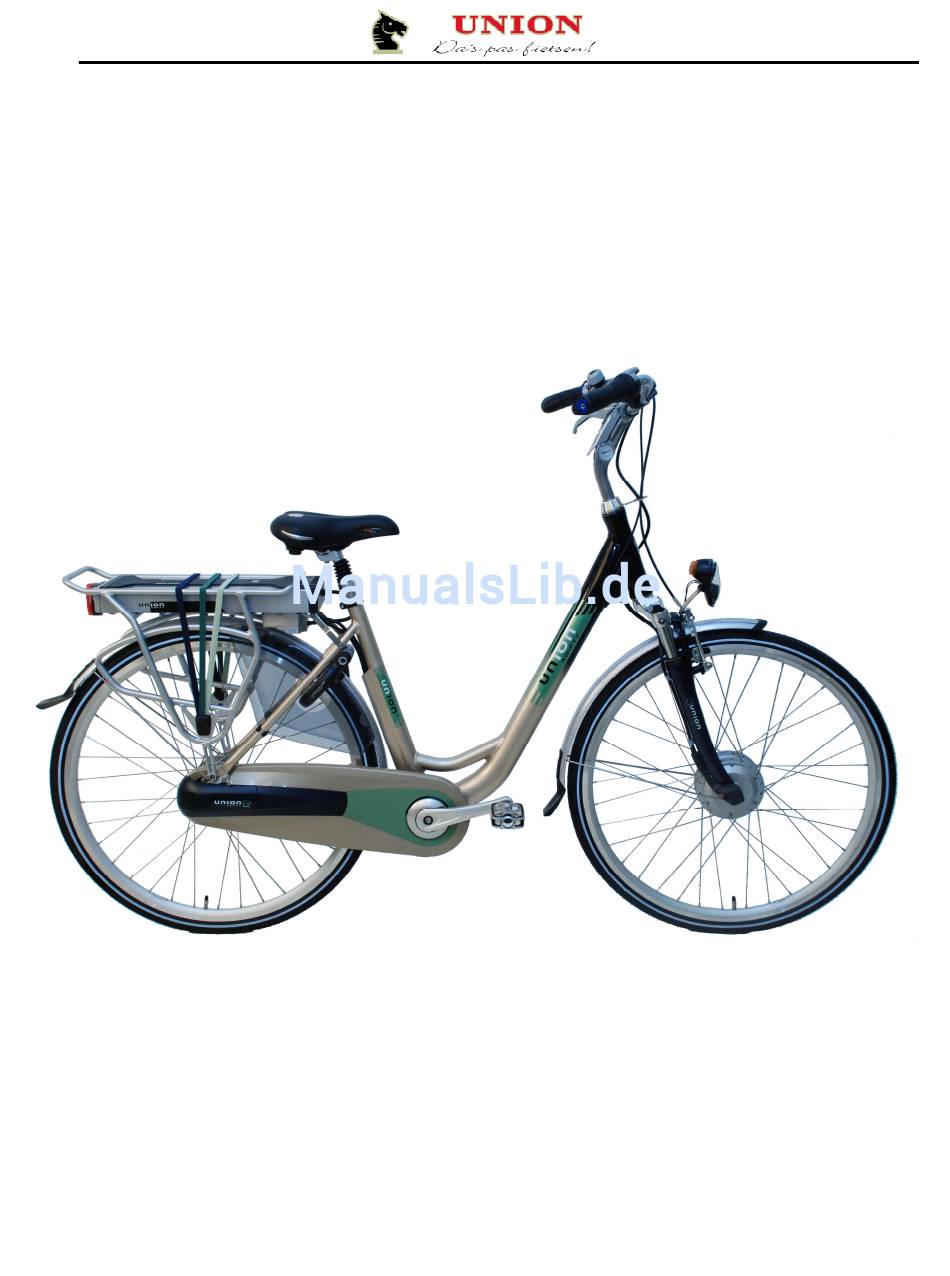

Herzlichen Glückwunsch zur Anschaffung Ihres Union Swifty mit elekt- rischer Trethilfe. Mit dem Union Swifty werden Sie viele Kilometer Fahrradvergnügen mit einem außergewöhnlich komfortablen Fahrver- halten erleben. Die Technik des Union Swifty zeichnet sich durch ein perfektes Zusammenwirken zwischen der Tretkraft des Fahrers und dem unterstützenden Motor aus.
Eigenschaften der elektrischen Anlage • Echte Tretunterstützung. • Die Motorhilfe setzt erst ein, wenn der Fahrer zu treten be- ginnt und schaltet sich aus, wenn er zu treten aufhört. • Perfektes Zusammenwirken zwischen der Tretkraft des Fah- rers und der Motorhilfe. •...
Reichweite Die Reichweite ist die Entfernung, die mit einem vollen Akku zurück- gelegt werden kann. Die Reichweite hängt von verschiedenen Größen ab. Das gewählte Fahrprogramm (Eco, Normal oder Sport), der Reifendruck, die Fahr- geschwindigkeit, das Gewicht des Fahrers und der gewählte Gang haben einen großen Einfluss auf die Reichweite.
Einzelteile Display Motorsteuerung Akku Tretkraftsensor Motor Tretbewegungssensor...
Seite 9
Display 4. Gesamte Fahrstrecke / Aktuelle Fahrstrecke 1. Aktuelle Geschwindigkeit 5. Akku-Ladezustand 6. Beleuchtungsanzeige 2. Betriebsschalter 7. Beleuchtung Ein 3a. Eco Fahrprogramm 3b. Normal Fahrprogramm 8. Fahrprogrammschalter 3c. Sport Fahrprogramm 1. Aktuelle Geschwindigkeit –Fahrgeschwindigkeit in km/h. 2. Betriebsschalter – zum Ein- und Ausschalten der Trethilfe. 3.
Seite 10
laden werden muss. Wenn im Akkusymbol kein Balken mehr ange- zeigt wird ( ), ist der Akku leer und der Hilfsmotor leistet keine Arbeit mehr. 6. Beleuchtungsanzeige – Scheinwerfer, Schlussleuchte und Dis- play-Beleuchtung. 7. Betriebsschalter – zum Ein- und Ausschalten der Beleuchtung. 8.
Montageanleitung Einstellung des Lenkers 1. Bewegen Sie den grauen Knopf auf dem Vorbau nach vorne, um den Hebel des Vorbaus öffnen zu können (Abb. 1a). 2. Drehen Sie die Inbusschraube im Schaft los, so dass Sie den Lenkerbügel in der richtigen Höhe einstellen können, (Abb. 1b). Stellen Sie die richtige Höhe des Lenkers ein und drehen Sie die Inbusschraube wieder fest.
Seite 12
Montage des Sattels und der Sattelstütze Drehen Sie die Inbusschraube gegen den Uhrzeigersinn los, um die Span- nung der Sitzrohrklemme zu verringern (Abb. 3a). Achten Sie darauf, dass Sie die Sattelstütze nicht weiter als bis zur Markie- rung (bei A) herausziehen (Abb. 3b). Nach dem Erreichen der gewünschten Sattelhöhe drehen Sie die In- busschraube wieder fest (Abb.
Seite 13
Abb. 4c Einstellen des Tretkraftsensors Die letzte Einstellung an Ihrem Union Swifty gilt dem Tretkraftsensor. Nehmen Sie das Fahrrad vom Ständer und sorgen Sie dafür, dass es aufrecht steht und die Räder in Fahrtrichtung ausgerichtet sind. Üben Sie keinen Druck auf die Pe- dale und den Sattel aus.
• Öffnen Sie die Abdeckung der Steckverbindung und schließen Sie das Ladege- rät an (Abb. 6). • Achten Sie beim ersten Aufladen des Akkus in Ihrem Union Swifty darauf, dass dieser mindestens 6 Stunden lang geladen wird. Hinweis: Wenn Sie den Akku vollständig aufgeladen und den Stecker aus dem Akku gezogen haben, warten Sie noch 1 Minute, bevor Sie das Display einschal- ten.
Pflege des Akkus Der Akku muss mindestens einmal in drei Monaten geladen werden! Wird der Ak- ku nicht mindestens einmal in drei Monaten aufgeladen, verfällt die Garantie. Wenn der Akku immer wieder geladen wird, hat er eine längere Lebensdauer, er liefert eine größere Leistung und das Risiko von Schäden ist geringer.
Garantiebedingungen 5 Jahre Garantie Auf den Rahmen 2 Jahre Garantie Auf alle sonstigen Teile des Fahrrads, die keinem üblichen Verschleiß unterlie- gen. Auf alle elektrischen Teile, Steuerungen, den LCD-Display, das Ladegerät und den Tretkraftsensor. Die Garantie erlischt sofort, wenn versucht wird, diese Teile auseinander zu nehmen.
Gesetzlich ist die Höchstgeschwindigkeit für ein Fahrrad mit Hilfsmotor auf 25 km/h festgelegt. Bis zu dieser Höchstgeschwindigkeit wird die Trethilfe allmählich schwächer. Natürlich können Sie mit Ihrem Union Swifty schneller als 25 Stundenkilometer fahren, allerdings nur mit eigener Muskelkraft. Gibt es für das Union Swifty ein Höchstgewicht? Es gibt für das Union Swifty keine Gewichtsbeschränkung.
Seite 18
Schaden kommen kann. Kann ich mit dem Union Swifty auch wie ein normaler Radfahrer ohne Trethilfe fahren? Bei ausgeschalteter Trethilfe fahren Sie mit dem Union Swifty wie mit jedem an- deren Fahrrad. Muss ich die Trethilfe ausschalten? Nein, wenn Sie das Fahrrad abstellen, schaltet sich das System nach 3 Minuten von selbst aus.
Störungen beseitigen Anzeige eines Störungskodes auf dem Display Störungskode-Nr. er- scheint im Display Störungskode 1 Störungskode 2/3 Störungskode 5 Störungskode 4 Störungskode Nr. Beschreibung Der Motor-Geschwindigkeitssensor funktioniert nicht einwandfrei. Der Radnabenmotor erzeugt Vibrationen und laute Geräusche. Kabelbruch im Tretkraftsensor. Die Trethilfe wird ausgeschaltet. Kurzschluss im Tretkraftsensor.
Seite 20
Die Motortrethilfe und die eigene Tretkraft des Fahrers arbeiten nicht perfekt zusammen! 1. Halten Sie das Fahrrad ohne Ständer aufrecht und mit gerade ausgerichteten Rä- dern. Üben Sie keinen Druck auf die Pedale aus. Stellen Sie den Tretkraftsensor neu ein. Hierzu halten Sie den Beleuchtungsschalter mindestens 6 Sekunden lang gedrückt.
Seite 21
Das Gehäuse des Akkus lässt sich nicht schließen! Lösen Sie die beiden Schrauben (Abb. 11a) und nehmen Sie die Abdeckung ab (Abb. 11b). Lösen Sie die Schrauben (unter den schwarzen Kappen), schieben Sie das Teil mit der Steckvorrichtung nach vorne und drehen Sie anschließend alle Schrauben in umgekehrter Reihenfolge wieder fest Abb.
1. Lesen Sie die Bedienungsanleitung ruhig durch und achten Sie darauf, dass Sie sie gut verstehen. Machen Sie sich mit der Benutzung des Union Swifty vertraut. 2. Inspizieren Sie das Union Swifty vor jedem Gebrauch auf lose und/oder beschädigte Teile. Wenn Sie lose und/oder beschädigte Teile feststellen, beseitigen Sie diese Mängel und führen Sie die erforderlichen Korrekturen und Reparatur aus, bevor Sie mit dem Uni-...
