DE

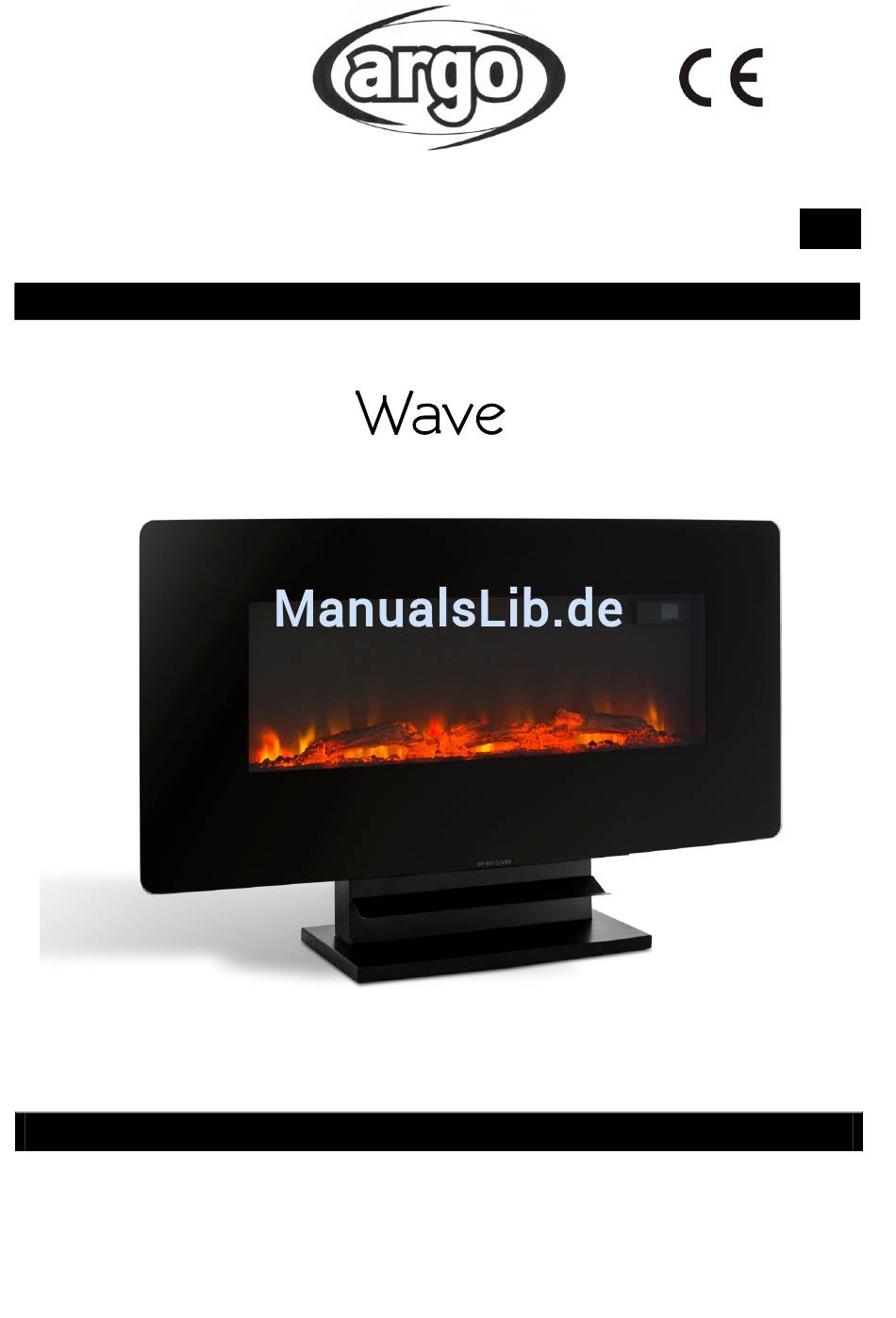

ELEKTRISCHER KERAMIKKAMIN
GEBRAUCHSANLEITUNG
Lesen Sie die vorliegende Gebrauchsanleitung aufmerksam durch, bevor Sie das Gerät in Betrieb
nehmen oder warten.
Halten Sie alle Sicherheitshinweise sorgfältig ein: Eine Nichtbeachtung kann zu Unfällen und/oder
Schäden führen. Bewahren Sie diese Anleitung für zukünftiges Nachschlagen gut auf.
V 09/16
46
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Argo Wave

Inhaltszusammenfassung für Argo Wave

  • Seite 1 ELEKTRISCHER KERAMIKKAMIN GEBRAUCHSANLEITUNG Lesen Sie die vorliegende Gebrauchsanleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen oder warten. Halten Sie alle Sicherheitshinweise sorgfältig ein: Eine Nichtbeachtung kann zu Unfällen und/oder Schäden führen. Bewahren Sie diese Anleitung für zukünftiges Nachschlagen gut auf. V 09/16...

  • Seite 2: Allgemeine Informationen Zur Sicherheit

    ALLGEMEINE INFORMATIONEN ZUR SICHERHEIT  Benutzen Sie den Kamin nur im Rahmen der in diesem Handbuch beschriebenen Anweisungen. Jeder nicht vom Hersteller empfohlene Einsatz kann Brand, Stromstöße oder Personenschäden verursachen.  Stellen Sie sicher, dass die Stromversorgung den elektrischen Anforderungen des Kamins entspricht (220 - 240 V~/50 Hz). ...
  • Seite 3  HINWEIS: Verwenden Sie den Kamin nicht mit einem Programmiergerät oder einer anderen externen Vorrichtung zur automatischen Einschaltung, da ein Brandrisiko besteht, wenn der Kamin abgedeckt oder falsch aufgestellt wird.  Die Lüftungsgitter nicht abdecken.  Der Kamin wird während des Gebrauchs sehr heiß und es besteht die Gefahr von Verbrennungen.
  • Seite 4 mit Seifenwasser befeuchtet haben. Ziehen Sie den Stecker aus der Steckdose, bevor Sie mit der Reinigung oder Wartung beginnen.  Um das Gerät vom Stromnetz zu trennen, den Schalter auf 0 stellen und dann den Stecker aus der Steckdose ziehen. Ziehen Sie dabei nur direkt am Stecker.
  • Seite 5 DIE STROMVERSORGUNG WIRD NICHT NUR ÜBER DEN SCHALTER ON/OFF GETRENNT. BEI NICHTGEBRAUCH, UMSTELLEN ODER WARTUNG DES GERÄTS MUSS IMMER DER STECKER AUS DER STECKDOSE GEZOGEN WERDEN.  Ein Kamin enthält Komponenten, die Lichtbögen oder Funken erzeugen können. Das Gerät darf nicht in potentiell gefährlichen Bereichen (Brandgefahr, Explosionsgefahr, chemische Substanzen oder stark feuchtigkeitshaltige Luft) eingesetzt werden.

  • Seite 6: Beschreibung Der Teile

    BESCHREIBUNG DER TEILE 1. Frontabdeckung aus Sicherheitsglas 5. Seitliche Farb-LED-Streifen (deaktivierbar) 2. Oberes Ansauggitter 6. Seitliche Schalterblende 3. Heißluftzufuhrgitter 7. Haken für die Wandinstallation 4. Unterteil 8. Fernbedienung INSTALLATION DES ELEKTROKAMINS Der Kamin kann als Boden- (Montage der rechteckigen Basis erforderlich) oder Wandgerät (Montage mit dem mitgelieferten Zubehör) verwendet werden.

  • Seite 7: Wahl Des Aufstellungsorts

    1. Auflagestruktur Feuerraum . Vordere Halterung 3. Heißluftaustrittsgitter 1. Aufstellbasis des Kamins . Holzblock Feuerraum 3. Fernbedienung WAHL DES AUFSTELLUNGSORTS Der Kamin verteilt die Wärme über Konvektion im Raum und verursacht einen Luftzug im umliegenden Bereich: Damit kann die Wärme die Wände in der Nähe des Kamins erreichen. Vermeiden Sie die Installation des Kamins an Wänden mit empfindlichen Farben oder Wandverkleidungen.
  • Seite 8 Die Lüftungslöcher des Geräts nicht verstopfen. Die Wand, an der das Gerät installiert wird, muss eben sein. Bitte nur an einer vertikalen Fläche installieren. Geneigte Flächen sind zu vermeiden. Die Installation an anderen Flächen als einer vertikalen Wand kann Brände, Schäden oder Verletzungen verursachen. Je nach Zustand der Wand kann es notwendig sein, zusätzliche Befestigungen zu den mitgelieferten zu verwenden.
  • Seite 9 Befestigen Sie nun die Montagehalterung (3) mit den vier Schrauben M5 x 50 mm (3) wie in nachstehenden Abbildungen gezeigt an der Wand. Hängen Sie den Feuerraum in die Haken im unteren Bereich der Montagehalterung ein und drücken Sie den oberen Bereich des Feuerraums wie in den Abbildungen gezeigt auf die Halterung.
  • Seite 10 Heben Sie das Glaspaneel an, setzen Sie es nun ein und befestigen Sie es am Feuerraum. Achten Sie darauf, dass die 2 Haken im oberen Bereich auf der Rückseite des Paneels sicher in die beiden Schlitze oben am Feuerraum einrasten, wie in der Abbildung gezeigt (1). HINWEIS: Bitte führen Sie diese Schritte mit Hilfe einer zweiten Person aus, damit Sie das Paneel oder den Feuerraum nicht beschädigen.
  • Seite 11 2. Das Gitter an der vorderen Halterung mit zwei Schrauben M4 x 8 mm (1) wie gezeigt befestigen. 3. Den gesamten vorderen Teil über die obere Halterung des Feuerraums schieben und alles auf die Basis setzen. Vordere Halterung Front brace Front brace Heat Deflector Luftgitter...
  • Seite 12 Heben Sie das Glaspaneel an, setzen Sie es nun ein und befestigen Sie es am Feuerraum. Achten Sie darauf, dass die 2 Haken im oberen Bereich auf der Rückseite des Paneels sicher in die beiden Schlitze oben am Feuerraum einrasten, wie in der Abbildung gezeigt (1). HINWEIS: Bitte führen Sie diese Schritte mit Hilfe einer zweiten Person aus, damit Sie das Paneel oder den Feuerraum nicht beschädigen.

  • Seite 13: Gebrauch Des Kamins

    GEBRAUCH DES KAMINS Stellen Sie den Kamin in vertikaler Position auf eine ebene und stabile Fläche. Verwenden Sie den Griff für den Transport. Schließen Sie das Netzkabel an eine geeignete Steckdose (220-240 V/50Hz) an. Dieser Kamin ist mit LEDs (Light Emitting Diode) an Stelle herkömmlicher Lampen ausgestattet. LEDs erzeugen die gleichen Lichtwerte wie herkömmliche Lampen, verbrauchen aber nur einen Bruchteil der Energie.

  • Seite 14: Schalterblende Am Gerät

    SCHALTERBLENDE AM GERÄT Taste seitliche LED (deaktivierbar) Mit folgender Sequenz kann die gewünschte Farbe ausgewählt werden: Taste TIMER 1 Mal drücken: Farbe Blau Mit dieser Taste kann man, während das Gerät 2 Mal drücken: Farbe Bernstein läuft, die Betriebszeit wie unten gezeigt von 1 3 Mal drücken: Farbe Bernstein und Blau bis 8 Stunden einstellen.

  • Seite 15: Überhitzungsschutz

    FERNBEDIENUNG Taste POWER Taste Auswahl/Deaktivier ung seitliche LEDs Taste Auswahl Flammeneffekt (7 Taste verschiedene Aktivierung/Deaktivieru Eff kt ) ng Thermostat Taste TIMER Taste Temperaturauswahl Lithium-Mangan-Knopfbatterien verwenden, Modell-Nr. CR2025 -3 V, gemäß der Richtlinie 2006/66/EG über Batterien (liegt der Fernbedienung bei). EINSETZEN / HERAUSNEHMEN DER BATTERIEN DER FERNBEDIENUNG (siehe nachfolgende Zeichnung) Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung (drücken Sie auf die Rückseite und ziehen Sie an der Abdeckung des Batteriefachs).

  • Seite 16: Wartung Und Lagerung

    LÖSUNG MÖGLICHER PROBLEME PROBLEM MÖGLICHE LÖSUNG Der Kamin schaltet sich nicht ein Prüfen, dass der Schalter ON/OFF auf I steht. Die Sicherung (13 Amp) im Stecker prüfen. Der Kamin gibt keine Wärme ab. Der Kamin ist zur Energieeinsparung mit einem Thermostat ausgestattet. Liegt die Raumtemperatur über der eingestellten Temperatur, dann gibt das Gerät keine Wärme ab.
