Inhaltszusammenfassung für Luxor 408

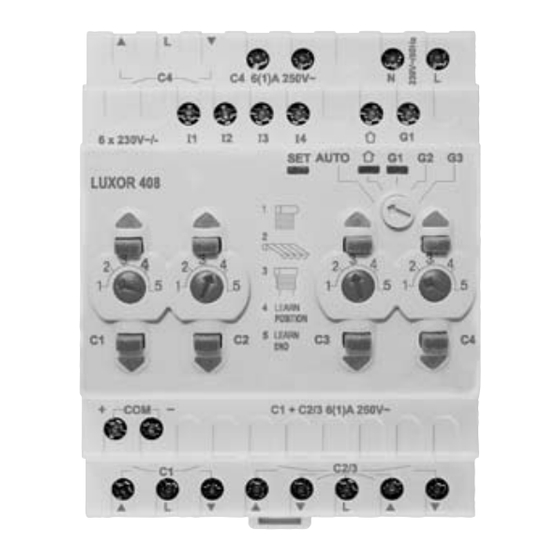

- Seite 1 LUXOR Produktinformationen Ergänzungen zu den Bedienungsanleitungen Grundmodul Erweiterungsmodul LUXOR 408 S LUXOR 409 S LUXOR 408 LUXOR 409...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise ........................1 1.1 Unterscheidung LUXOR 408 S / 409 S gegenüber LUXOR 408 / 409 ..... 1 1.2 Verwendung ...................... 1 1.3 Verwendung ...................... 1 1.4 Sicherheitshinweise ..................1 Anschluss und Installation ..................2 2.1 Installation der Busleitung ................. 2 2.2 Installation der Eingänge ................... -
Seite 3: Hinweise
Hinweise Unterscheidung LUXOR 408 S / 409 S gegenüber LUXOR 408 / 409 Das Rollladen-Modul LUXOR 408 S / 409 S unterstützt Dieses Handbuch beschreibt sowohl die neueren sämtliche Funktionen des Bedien- und Anzeigegeräts LUXOR 408 S / 409 S als auch die älteren LUXOR LUXOR 426. -
Seite 4: Anschluss Und Installation
Luxor 400 + Luxor 408 (S) • Erweiterung bis max. 16 Geräte incl. Grundgerät. Die zentrale Verbindung erfolgt über die COM-Schnittestelle. • ein Gerät von LUXOR 408 (S) befinden. Im LUXOR-System darf sich nur • Stellen Sie die 2-adrige Verbindung zwischen den COM-Schnittstellen her. -
Seite 5: Beschreibung Der Eingangsklemmen
Der Anschluss verschiedener Aussenleiter/Phasen ist möglich (Vollwelle = AUF, Halbwelle = AB) Beschreibung der Ausgangsklemmen Phase für Rollladen, LUXOR 408 (S) / 409 (S) (C1 - C4) 6(1)A 250V~ Markise, Jalousie • Die Ausgänge sind zueinander und zur Versorgung potenzialfrei. -
Seite 6: Beschreibung Der Bedienebene
Wenn der Gruppen-Wahlschalter nicht in Position Auto steht oder der AUF-/AB-Taster gedrückt wird, dann leuchten die dazugehörigen Gruppen-LEDs. Wenn der Gruppen-Wahlschalter bei LUXOR 408 (S) in Position oder G1-3 oder ein Wahlschalter auf Pro- gramm 4 oder 5 steht, signalisiert die LED ˝SET˝ den Programmiermodus. -
Seite 7: Erklärung Der Begriffe
Erklärung der Begriffe Behang Oberbegriff für Rollladen, Wendeschrittweite Verwendung bei Jalousie. Be- Markise oder Jalousie schreibt den kleinstmöglichen Grad der Lamellenwendung obere Endposition Oberer Endanschlag bei kurzer Tastenbetätigung. untere Endposition Unterer Endanschlag Zwischenposition Eine frei wählbare Position zwi- schen der oberen und unteren Laufzeit Die Zeit, die ein Behang für Endposition, deren Fahrzeit... -
Seite 8: Einschaltverhalten / Reset
Einschaltverhalten / Reset Nach der Stromzufuhr sowie beim Reset zeigt das LUXOR 408 (S) Rollladenmodul folgendes Verhalten: Während 1 Sekunde leuchten alle LEDs. Binäre Anzeige der Versionsnummer: Anzeige der Vorkommastelle der Versionsnummer Wertigkeit: für 1 Sekunde. Die Anzeige erfolgt Binär, Wertigkei- ten gemäss Bild. -
Seite 9: Behänge
: der Hand-Modus wird mit dem Bedien- und Anzeigegeräte LUXOR 426 einge- stellt. Automatische Fahrbefehle sind nicht mehr möglich (Ausnahme: Wind-, Regen- und Panikfunktion). Der Hand-Modus kann manuell beendet werden, oder er beendet sich selbst an der beim LUXOR 426 eingestellten Zeit. -
Seite 10: Übersicht Zur Bedienung Von Rollladen, Markisen Und Jalousien
Übersicht zur Bedienung von Rollladen, Markisen und Jalousien Zusammenfassend finden sich die Fahrbefehle der Kapitel 6.2 bis 6.4 als Übersicht in der folgenden Tabelle: Erklärungen zur Tabelle Rollladen Markise Jalousie Tasten- befehle Fahrtdauer AB kurz in oberer Endpos. Fahrtrichtung ohne nicht ob. -
Seite 11: Rollladen (Programm 1)
(siehe auch Kapitel 9). Soll automatisch in Lüftungsposition gefahren werden, so muß vom Bedien- und Anzeigegerät LUXOR 426 oder von der Uhr LUXOR 414 eine neue Schaltzeit mit entsprechender Position übergeben werden. Manuelle Bedienung mit Tastenbefehlen Ein Druck auf einen beliebigen Taster des entsprechen- den Kanals während der Fahrt stoppt den Behang. -
Seite 12: Markise (Programm 2)
Es werden grundsätzlich Tuchspannungen angefügt, sofern eine Tuchspannungszeit eingelernt ist und in die untere Endlage gefahren wird. Halbautomatikbetrieb Ist der Markise ein Sensorik-Kanal „Sonne“ (LUXOR 411) zugewiesen, dann wird durch Betätigung einer Fahrtaste der Halbautomatik-Betrieb aktiv. Bei Unter- oder Überschreiten eines Lichtwertes von 100 lx wird die Halbautomatik deaktiviert und die Marki- se in die obere Endlage gefahren. -
Seite 13: Jalousie (Programm 3)
Jalousie (Programm 3) Automatische Fahrt Kanal 1 Kanal 2 Bei Fahrt in die obere Endlage wird aus Gründen der Schlupfkorrektur 20s länger als die Laufzeit gefahren. Bei Fahrt in die untere Endlage wird immer 20s länger als die Laufzeit gefahren. Wird eine Wendung ange- hängt, beträgt die Schlupfkorrektur nur 5s. -
Seite 14: Einlernen
Einlernen Hinweise zum Einlernen der Fahrpositionen Die folgenden Hinweise gelten für Rollläden, Markisen und für Jalousien: • LEARN)“ eingelernt werden. Alle Positionen können nur in den beiden Programmen „Lernen ( • Werksseitig voreingestellt ist eine Laufzeit von 180 s, eine Zwischenposition von 180 s sowie eine Lüftungsposition von 0 s. •... -
Seite 15: Programm 4 „Einlernen Der Position (Learn Position)
Programm 4 „Einlernen der Position (LEARN POSITION)“ In Programm 4 lassen sich Zwischenposition sowie die Lüftungsposition respektive Tuchspannung/Wendung einlernen. Wichtig: Lernen Sie zuerst die Gesamtlaufzeit ein, bevor Sie eine Zwischenposition einlernen! (siehe Ab- schnitt 7.3) Einlernen der Zwischenposition (aus der oberen Endposition) 1. - Seite 16 Die Lüftungsposition wird für Rollladen verwendet. Die Tuchspannung wird für Markisen verwendet. Die Wendung wird für Jalousien verwendet. Wichtig: Lernen Sie zuerst die Gesamtlaufzeit ein, be- vor Sie eine Lüftungsposition bzw. eine Tuchspannung/ Wendung einlernen! (siehe Abschnitt 7.3) Einlernen der Lüftungsposition bzw. Tuchspannung/Wendung (nur aus der unteren Endposition) 1.
-
Seite 17: Programm 5 „Einlernen Der Endposition (Learn End)
Programm 5 „Einlernen der Endposition (LEARN END)“ In Programm 5 lassen sich die Gesamtlaufzeit und die Wendeschrittweite einlernen. Einlernen der Gesamtlaufzeit (nur aus der oberen Endposition) 1. Lernmodus einstellen Wahlschalter in Stellung 5 bringen (Programm 5) Kanal 1 Kanal 2 2. - Seite 18 Das Einlernen der Wendeschrittweite geschieht eben- falls auf der Stellung 5. Sie wird nur benötigt, wenn die werksseitig eingestellte Wendeschrittweite von 150 ms nicht zu befriedigenden Ergebnissen führt. Beispiel: Zwischenglas-Jalousien. Einlernen der Wendeschrittweite (aus einer beliebigen Zwischenposition) 1. Lernmodus einstellen Wahlschalter in Stellung 5 bringen (Programm 5) Kanal 1 Kanal 2 2.
-
Seite 19: Gruppenfunktionen
Werkseinstellung zurückgesetzt. Bedienung der Gruppen • Die Bedienung einer Gruppe erfolgt über die Gruppeneingänge auf den Modulen LUXOR 408 (S) und 409 (S) oder über das Bedien- und Anzeigegerät LUXOR 426. • Ein Signal auf den Gruppeneingang schaltet die der Gruppe zugewiesenen Kanäle. -
Seite 20: Zuweisung Mehrerer Ausgänge Zu Einem Taster
Das Speichern der Einstellungen erfolgt mit Abschalten der Versorgungsspannung. Hinweis: Die Gruppierung der Ausgänge auf einen Eingang gilt nicht für die Tasten auf den Luxor Modulen 408 und 409, sondern nur für die externen Tasten an den Tastenein- gängen I 1 bis I 4! -
Seite 21: Funktionen Mit Weiteren Luxor-Modulen
• Alle Kanäle sind „Panik auf“ definiert (mit LUXOR 400) • Es sind keine Kanäle der Uhr zugewiesen (mit LUXOR 426 oder LUXOR 414) Funktion mit Grundmodul LUXOR 400 Panik-Funktion In Kombination mit dem Luxor 400 Grundmodul kann die Panik-Funktion aktiviert werden. -
Seite 22: Funktion Mit Bedien- Und Anzeigegerät Luxor 426
Um durch Schaltzeiten die korrekte Position anfahren zu können, muss die Gesamtlaufzeit eingelernt sein. • Die anzufahrende Position wird vom Bedien- und Anzeigegerät LUXOR 426 bestimmt. • Das Bedien- und Anzeigegerät steuert die Zuweisung von 8 Uhren-Kanälen zu den Rollladen-Kanälen. -
Seite 23: Funktion Mit Sensor-Modul Luxor 411
Der Behang fährt spätestens zur programmierten Zeit hoch, obwohl die eingestellte Lichtschwelle noch überschritten ist. Dämmerungs-Funktion Die Dämmerungsfunktion ist nur verfügbar in Kombination mit demBedien- und Anzeigegerät LUXOR 426 oder Uhren- Modul LUXOR 414. • Wird der eingestellte Schwellenwert für eine bestimmte Zeit unterschritten, fährt der Behang in die untere Endpo- sition. -
Seite 24: Diodenmodul 907 0 367
Regen-Funktion • Bei Regen wird der Behang sofort eingefahren. • Der Behang fährt dann nicht mehr automatisch aus. Er kann aber per Hand gesteuert werden. • Die Regen-Funktion bleibt noch eine gewisse Zeit nach Ende des Regens aktiv. Anschließend wird in die ur- sprüngliche Position gefahren. -
Seite 25: Was Ist, Wenn
Der Behang steht bei Inbetriebnahme des Lernen Sie zuerst die Laufzeit ein (siehe nach oben gefahren werden kann bzw. bei LUXOR-Gerätes nicht in der oberen Endpositi- Kap. 6). der Fahrt nach oben in einer Zwischenposi- on. Es ist noch keine Laufzeit eingelernt. -
Seite 26: Unterschiede Luxor 408S / 409S Gegenüber 408 / 409
Unterschiede LUXOR 408S / 409S gegenüber 408 / 409 Zur Nutzung der vollen Funktionalität muss ein aktuelles Rollladen-Modul LUXOR 408 S / 409 S eingesetzt werden. Ältere Rollladen-Module LUXOR 408 / 409 bieten nicht die volle Funktionalität. LUXOR 408 S / 409 S... -
Seite 27: Technische Daten
Technische Daten Versorgungsspannung ~230 V, 50 Hz, +10 % -15 % Spannung Bus 11 V (DC) kein SELV ! Eigenverbrauch 4 VA Busanschluss Busklemme Busleitung KNX-Busleitung Typ YCYM oder Y(ST)Y; Telekommunikationsleitung J-Y(ST)Y Anschlussklemmen max. Ø 1,5 mm2 Anschlusskabel Taster / Schalter 230 V phasenunabhängig Kabellänge Taster/Schalter bis 100 m (NYM, H05/H07, NYIF) -
Seite 28: Serviceadresse / Hotline
Serviceadresse / Hotline Serviceadresse Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Fon +49 (0) 74 74/6 92-0 Fax +49 (0) 74 74/6 92-150 Hotline Fon +49 (0) 74 74/6 92-369 Fax +49 (0) 74 74/6 92-207 hotline@theben.de Addresses, telefon numbers etc. www.theben.de...
