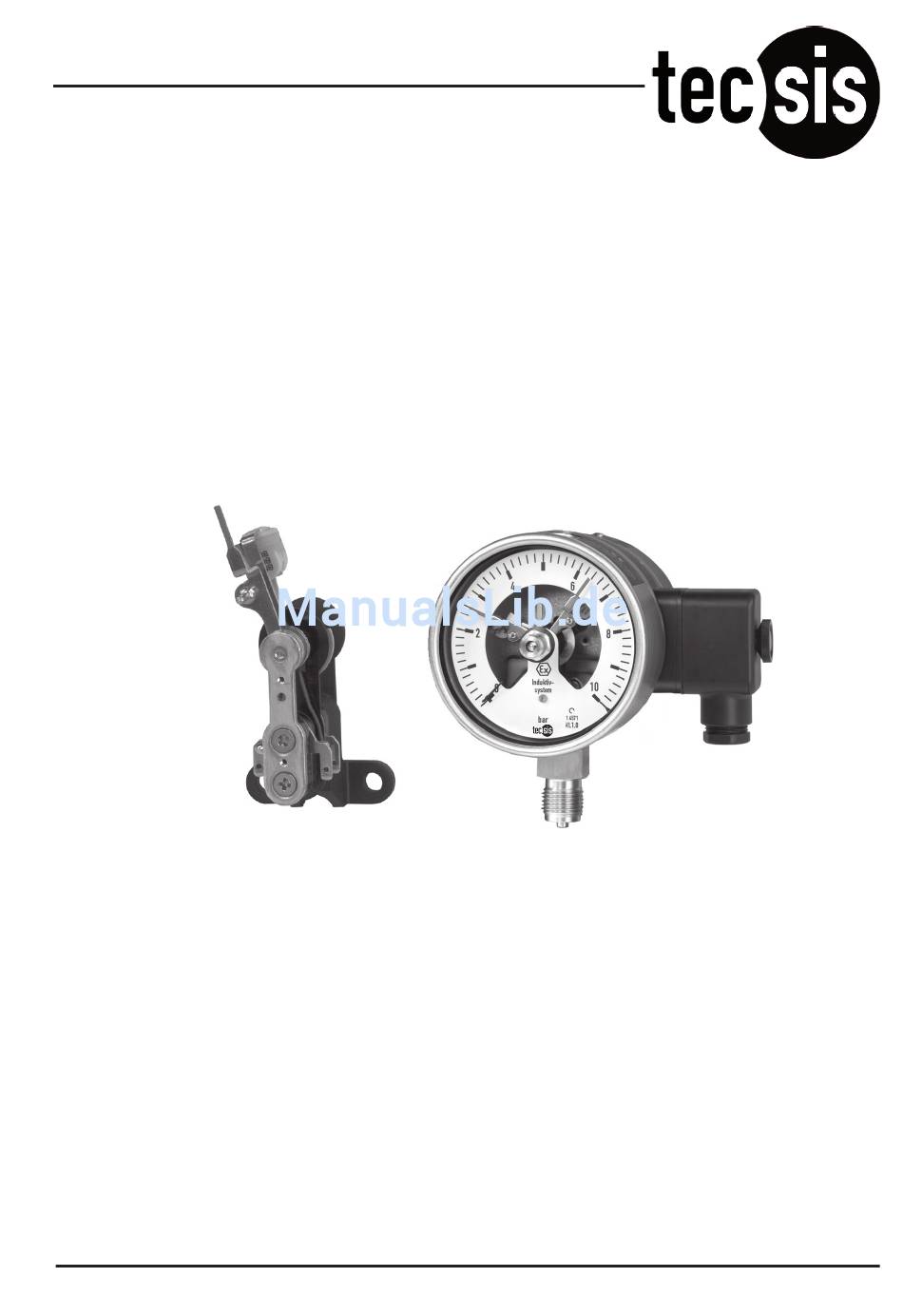

Betriebsanleitung für Induktive Grenzsignalgeber Typ 3. in Druck- und Temperaturmessgeräten Operating Instructions Inductive Alarm Sensors Model 3. in pressure and temperature gauges page 17 Instructions d'utilisation Seuil d'alarme inductif Type 3. des manomètres et thermomètres page 32 BD/BE/BF 1502 a...
IP-Schutzart Zulässige Umgebungstemperaturen Wartung/Reinigung Reparaturen Anlage 1: EG-Baumusterprüfbescheinigung für Typ 3. -N Anlage 2: EG-Baumusterprüfbescheinigung für Typ 3. -SN / S1N 9-12 Sicherheitshinweise Beachten Sie unbedingt bei Montage, Inbetriebnahme und Betrieb dieser Geräte die entsprechenden nationalen Sicherheitsvorschriften (z.B. VDE 0100).
Für Typ 3. -N siehe ab Seite 6 PTB 99 ATEX 2219 X Für Typ 3. -SN und 3. -S1N siehe ab Seite 9 PTB 00 ATEX 2049 X Geeignete Schaltverstärker sind für Typ 3. -N: Stromkreis Typ1: Steuergerät 24V : EZE01X001003;...
Bei Dreifachkontakten ist die Einstellung aller drei Kontakte auf den gleichen Sollwert aus konstruktiven Gründen nicht möglich. Jeweils der linke (= 1. Kontakt) bzw. der rechte Kontakt (= 3. Kontakt) ist ≥ 30° links bzw. rechts von den beiden Sollwertzei- gern, die deckungsgleich gestellt werden können, angelenkt.
Datenblatt des jeweiligen Grundgerätes entnehmen. Anlage 1: EG-Baumusterprüfbescheinigung für Kontaktausführung 3. -N Siehe Seite 6 bis 8, tecsis-Typ 3. -N entspricht Schlitzinitiator SJ2-N und SJ3,5-...-N Anlage 2: EG-Baumusterprüfbescheinigung für Kontaktausführung 3. -SN und 3. -S1N Siehe Seite 9 bis 12, tecsis-Typ 3. -SN entspricht Schlitzinitiator SJ2-SN und SJ3,5-SN tecsis-Typ 3.
