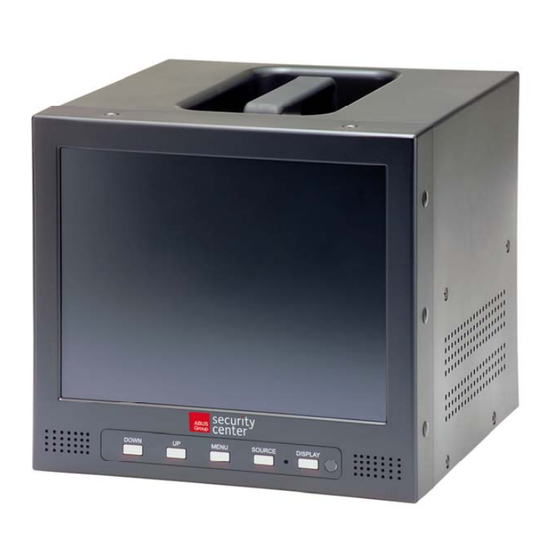

- Seite 1 MJPEG „All-in-one“ Digitalrekorder BENUTZERHANDBUCH User Guide ........33 Manuel d’utilisation ......65 Gebruikershandleiding ....97 Brugerhandbog ......129 Version 1.0 11/2007 TV8921...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Vorwort ............................ 3 2. Sicherheitshinweise ....................... 4 3. Lieferumfang ........................... 5 4. Übersicht ..........................6 5. Vorderansicht ......................... 8 6. Rückansicht ..........................9 7. Installationsbeispiel ......................10 8. Installation ..........................11 8.1 Festplatteneinbau ......................11 8.2 Kamerainstallation ......................12 8.3 Monitor / Spotmonitor ...................... -
Seite 3: Vorwort
Anwender diese Bedienungsanleitung beachten! Bei Fragen wenden Sie sich an Ihren Fachhändler. Dieser MJPEG „All-in-one“ Digitalrekorder mit eingebautem 8“ TFT Display dient in Kombination mit angeschlossenen Videosignalquellen (S/W- und Farbkameras) zur Überwachung von Objekten. Er ermöglicht dabei die zeitgleiche Aufnahme und Auswertung von maximal 4 angeschlossenen Videosignalen. -
Seite 4: Sicherheitshinweise
2. Sicherheitshinweise Der Kontakt des MJPEG „All-in-one“ Digitalrekorders nebst angeschlossenen Komponenten mit Feuchtigkeit, z.B. in Kellerräumen u. ä. ist unbedingt zu vermeiden. Eine andere Verwendung als die beschriebene kann zur Beschädigung dieses Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag, etc. verbunden. Das Gerät ist über ein Netzteil für den Betrieb am öffentlichen Stromnetz mit 230 Volt / 50 Hz Wechselspannung... -
Seite 5: Lieferumfang
3. Lieferumfang MJPEG „All-in-one“ Digitalrekorder Netzteil mit Anschlusskabel Maus Software CD Installationsanleitung... -
Seite 6: Übersicht
4. Übersicht • All-in-one Lösung: 4-fach Digitalrekorder mit eingebautem 8“ TFT Monitor • S-ATA Festplattenschnittstelle • Zeitgleiche Aufnahme und Anzeige von maximal 4 Videosignalquellen, mit unterschiedlicher Auflösung und Qualität • Hohe Auflösung von 704 x 288 Pixel bei der Aufnahme •... - Seite 7 - Danach müssen Sie die Festplatte löschen (HAUPTMENÜ KONFIGURATION FESTPLATTENVERWALTUNG LÖSCHEN). - Nun ist Ihr MJPEG „All-in-one“ Digitalrekorder einsatzbereit. • Zeit/Datums Umstellung - Sichern Sie alle relevanten Daten per USB. - Stellen Sie als erstes die korrekte Uhrzeit und das Datum ein (HAUPTMENÜ...
-
Seite 8: Vorderansicht
5. Vorderansicht Bezeichnung Funktion 8“ LCD Display Zeigt das Kamerabild an Power LED Leuchtet grün während dem Betrieb Bedienfeld Zur Steuerung des OSD vom Monitor DISPLAY Schaltet den Bildschirm AN / AUS SOURCE Keine Funktion MENU - Öffnet das OSD des Monitors - Bestätigen einer Auswahl - Verlassen des Menüs Nach oben im Menü... -
Seite 9: Rückansicht
6. Rückansicht Bezeichnung Funktion Netzschalter Schaltet den Rekorder AN / AUS Monitor BNC-Anschluss für einen externen Monitor Mouse USB-Anschluss für eine USB Maus Backup USB-Anschluss zur Datensicherung USB-Anschluss für Firmware Update Lüfter Regelt die Betriebstemperatur DC 12V Anschluss für das 12 VDC / 5A Netzteil PS/2 Anschluss für eine PS/2 Maus Spot... -
Seite 10: Installationsbeispiel
7. Installationsbeispiel... -
Seite 11: Installation
- Danach müssen Sie die Festplatte löschen (HAUPTMENÜ KONFIGURATION FESTPLATTENVERWALTUNG LÖSCHEN). - Nun ist Ihr MJPEG „All-in-one“ Digitalrekorder einsatzbereit. • Zeit/Datums Umstellung - Sichern Sie alle relevanten Daten per USB. - Stellen Sie als erstes die korrekte Uhrzeit und das Datum ein (HAUPTMENÜ... -
Seite 12: Kamerainstallation
VIDEO A VIDEO B VIDEO C Verbinden Sie den Monitorausgang vom MJPEG „All-in-one“ Rekorder mit dem Monitoreingang eines Bildschirmes. Es wird das identische Bild wie auf dem 8“ TFT Monitor auf den externen Monitor angezeigt. Verbinden Sie den Spotmonitorausgang vom MJPEG „All-in-one“ Rekorder mit dem Monitoreingang eines Bildschirmes. -
Seite 13: Stromversorgung
8.4 Stromversorgung Schliessen Sie das mitgelieferte Netzteil an die DC Buchse an. 8.5 Anschluss externe Geräte 8.5.1 Anschlussterminal • RS-485 D -/+ (Pin 1-2): Hier können Sie die RS-485 Steuerung einer Kamera anschliessen, z.B. von einem PTZ Dome. • Relay COM/NC/NO (Pin 3-5): An dem Relaisausgang können Sie externe Geräte als NC (Normally Closed) oder als NO (Normally Open) Verkabelung anschliessen. -
Seite 14: Ethernet Anschluss
8.5.2 Ethernet Anschluss Hier verbinden Sie mit einem Netzwerkkabel den Rekorder mit einem Netzwerk oder Internet. 9. Bedienung 9.1 Steuerung mit der Maus Schliessen Sie die mitgelieferte Maus an den PS/2 Anschluss auf der Rückseite des Rekorders an. Alternativ können Sie auch eine USB-Maus an den USB-Port anschliessen. Mouse Taste Funktion Linke Taste... -
Seite 15: Bildschirm
9.5 Bildschirm Livebildansicht Netzwerk Überschreiben AN / AUS verbunden nicht verbunden HDD Status Menge aufgenommener Daten Live Ansicht Symbole: 1) Wiedergabe 2) Suche 3) Sequenzansicht 4) Zoom 5) PIP 6) PTZ 7) Hauptmenü Zeitplaneinstellung Festplatten Status Alarm Keine Aufnahme Bewegung Aufnahme Dauer Datum &... -
Seite 16: Aufnahmen Durchsuchen
Wiedergabe Ansicht HDD Status Aktueller Wiedergabe Punkt Wiedergabe Symbole 1) Einzelnes Bild zurück 2) Wiedergabe Rückwärts 3) Pause 4) Wiedergabe 5) Einzelnes Bild vor 6) Schnellere Wiedergabe 7) Langsamere Wiedergabe 9.6 Aufnahmen durchsuchen Es stehen 3 Suchmöglichkeiten zur Verfügung. Klicken Sie auf das Symbol um in das Suchmenü... -
Seite 17: Sequenzanzeige
9.7 Sequenzanzeige Sie können alle vier Kamerasignale in Sequenz als Vollbild darstellen. Klicken Sie dazu auf um die Sequenzschaltung zu starten. Die Dauer der Anzeige können Sie im Menüpunkt HAUPTMENÜ KONFIGURATION ZEITINTERVALL SCHALTFOLGE festlegen. 9.8 Zoom Das Livebild können Sie zweifach digital vergrössern. Klicken Sie dazu auf um in die Zoomansicht zu wechseln. -
Seite 18: Hauptmenü
10. Hauptmenü HAUPTMENÜ Klicken Sie auf das Symbol um in das Hauptmenü zu gelangen. ANZEIGE AUFNAHME KONFIGURATION EXTERNE GERÄTE BACK-UP SOFTWAREAKTUALISIERUNG SPRACHE VERLASSEN 10.1 Anzeige In diesem Menü können Sie die Displayposition sowie das OSD einstellen. BILDSCHIRM BILDSCHIRM - VERTIKALE POS. VERTIKALE POS. -
Seite 19: Aufnahme
10.2 Aufnahme Hier werden alle wesentlichen Einstellungen AUFNAHME bezüglich der Aufnahme eingestellt. AUFNAHME ZEITPLAN ZURÜCK AUFNAME AUFNAHME KANAL KANAL Hier wählen Sie den Kameraeingang aus, AUFLÖSUNG 352x288 an dem Sie die Einstellungen vornehmen QUALITÄT HÖCHSTER möchten. BILDRATE 25.0 FPS AUFLÖSUNG Hier stellen Sie die Aufnahmeauflösung ein: 352x288 oder 704x288 WERKSEINSTELLUNGEN ALLE... - Seite 20 AUFNAHMEZEITPLAN AUFNAHMEZEITPLAN KANAL AUFNAHMEART BEWEGUNG&ALARM ALLE 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 WERKSEINSTELLUNGEN ALLE ZURÜCK - KANAL Hier wählen Sie den Kameraeingang aus, an dem Sie die Einstellungen vornehmen möchten. - AUFNAMEART Sie können zwischen folgenden Aufnahmemodi wählen: - DAUER: Rekorder zeichnet durchgehend auf.
-
Seite 21: Konfiguration
10.3 Konfiguration KONFIGURATION KONFIGURATION Hier können Sie die Grundlegende FESTPLATTENVERWALTUNG Einstellungen vom Rekorder vornehmen. KAMERA BEWEGUNGSERKENNUNG ALARM ZEITINTERVALLE DATUM / ZEIT PASSWORT SIGNALTÖNE ZURÜCK FESTPLATTENVERWALTUNG FESTPLATTENVERWALTUNG Oberhalb des Trennstrichs werden MODELL ST3500630AV Informationen zur eingebauten Festplatte SERIENNUMMER 5QG0L1ZS angezeigt. DATENBLOCK 976773168 LBA GROßE 500GB... - Seite 22 KAMERA KAMERA KANAL KANAL Hier wählen Sie den Kameraeingang aus, NAME CAM01___ an dem Sie die Einstellungen vornehmen HELLIGKEIT möchten. KONTRAST NAME SÄTTIGUNG Hier können Sie einen Kameranamen FARBTON vergeben (max. 8 Zeichen). HELLIGKEIT Hier können Sie die Helligkeit des WERKSEINSTELLUNGEN ALLE ZURÜCK Kamerabildes einstellen.
- Seite 23 BEWEGUNGSERKENNUNG BEWEGUNGSERKENNUNG KANAL EMPFINDLICHKEIT DAUER ANZAHL ZELLEN WERKSEINSTELLUNGEN ALLE ZURÜCK Hier können Sie für jeden Kameraeingang die Bewegungserkennung definieren. Um bei Bewegung aufzuzeichnen muss im AUFNAHMEZEITPLAN BEWEGUNG oder BEWEGUNG&ALARM eingestellt werden. - KANAL Hier wählen Sie den Kameraeingang aus, an dem Sie die Einstellungen vornehmen möchten. - EMPF.KEIT Hier können Sie die Empfindlichkeit der Bewegungserkennung einstellen (1 = niedrigste Empfindlichkeit, 5 = höchste Empfindlichkeit).
- Seite 24 ZEITINTERVALLE ZEITINTERVALLE SCHALTFOLGE SCHALTFOLGE 01 SEK Hier können Sie die Dauer der Anzeige bei BILD IN BILD 01 SEK der Sequenzanzeige einstellen. VORFALLSAKTUALISIERUNG 600 SEK BILD IN BILD Hier können Sie die Dauer der Anzeige bei der Bild in Bild Anzeige einstellen. WERKSEINSTELLUNGEN ZURÜCK VORFALLSAKTUALISIERUNG...
-
Seite 25: Externe Geräte
SIGNALTÖNE SIGNALTÖNE Hier können Sie festlegen ob bei TASTENTON verschiedenen Aktionen bzw. Ereignissen ein SIGNALAUSFALL Signalton ertönen soll. ALARM AKTIV BEWEGUNGSERKENNUNG WERKSEINSTELLUNGEN ZURÜCK 10.4 Externe Geräte EXTERNE GERÄTE EXTERNE GERÄTE Hier können Sie alle Einstellungen von PROTOKOLLEINSTELLUNGEN TCP/IP Schnittstellen zu extern angeschlossenen Geräten treffen. - Seite 26 IP-ADRESSE IP-ADRESSE MAC-ADRESSE MAC-ADRESSE 00-0A-A2-02A01-23 Hier wird die weltweit einmalige Mac- DHCP-MODUS MANUELL Hardware Adresse des Rekorders IP SUCHEN angezeigt. DHCP-MODUS IP-PORT 50000 - Wenn auf AUTOMATISCH eingestellt, IP-ADRESSE 192.168.001.160 bezieht der Rekorder seine Netzwerk- GATEWAY 192.168.001.001 einstellungen von einem angeschlossenen SUBNETZWERK 255.255.255.000 Router der DHCP unterstützt.
- Seite 27 DDNS DDNS Sollten Sie keine feste IP-Adresse DDNS AKTIV besitzen, können Sie den DDNS- DDNS-SERVER 062.153.088.107 Server www.eytronserver.com ZEITINTERVALL T-00 STD.-00 M-00 Security-Center nutzen. Der Rekorder REGISTRIEREN teilt dem Server in regelmässigen Abständen Ihre ständig wechselnde DDNS-STATUS öffentliche IP-Adresse mit. Somit IP-ADRESSE können Sie jederzeit von ausserhalb IP-PORT...
- Seite 28 Hier können Sie die Einstellungen für KONFIGURATION angeschlossene Pan-Tilt-Zoom (PTZ) GESCHWINDIGKEIT Kameras vornehmen. ZURÜCK KONFIGURATION KONFIGURATION KANAL KANAL Hier wählen Sie den Kameraeingang aus, MODELL PELCO-D an dem Sie die Einstellungen vornehmen ID VON PTZ-KAMERA möchten. ÜBERTRAGUNGSGESCHW. 002400 BPS MODELL ANWEISUNG VERZÖGERN 1.00 MSEK Hier wählen Sie das von der Kamera...
-
Seite 29: Backup
SPOTMONITOR SPOTMONITOR Am Spotmonitor werden alle Kameraeingänge ANZEIGEDAUER 03 SEK in Sequenz gezeigt. Im Falle eines ALARMANZEIGE Ereignisses (Alarm oder Bewegung) wird der BEWEG.ERKENNUNGSANZEIGE entsprechende Kanal angezeigt. EREIGNISANZEIGE-DAUER 05 SEK ANZEIGEDAUER Hier können Sie Dauer der Anzeige in der Sequenzansicht einstellen. WERKSEINSTELLUNGEN ZURÜCK - ALARMANZEIGE... -
Seite 30: Softwareaktualisierung
10.6 Softwareaktualisierung SOFTWAREAKTUALISIERUNG SOFTWAREAKTUALISIERUNG Kopieren Sie die neue Firmware auf einen AKTUELLE VERSION 1.30_SP formatierten USB-Stick. Nach dem NEUE VERSION anschliessen prüft der Rekorder ob die Firmware korrekt ist. Durch klicken auf AKTUALISIEREN wird die neue Firmware eingespielt. USB-PRÜFUNG AKTUALISIEREN ZURÜCK 10.7 Sprache SPRACHE... -
Seite 31: Abmessungen
12. Abmessungen 13. Mögliche Aufnahmezeit 250 GB HDD - Mögliche Aufnahmezeit in Stunden Qualität Bildrate / Niedrigster Niedrig Standard Hoch Höchster Sekunde 17 KB 19 KB 21 KB 24 KB 28 KB 25,0 163,4 146,2 132,28 115,74 99,21 12,5 326,8 292,4 264,55 231,48... -
Seite 32: Technische Daten
Funktion Anzeige Kameraname 8 Zeichen je Kamera Anzeigensperre Digitalzoom Passwort 704 x 288 (100 Bilder/Sekunde) Auflösung 352 x 288 (100 Bilder/Sekunde) Kompressionsart MJPEG Kompressionslevel 5 Level Aufnahme Nachalarm 1 ~ 99 Sekunden (programmierbar) Prozentsuche, Ereignissuche, Suchmodi Datum/Uhrzeitsuche Wiedergabegeschwindigkeit 6 verschiedene Geschwindigkeiten BNC Videoausgänge...
