Verwandte Anleitungen für Vanraam easy go
Inhaltszusammenfassung für Vanraam easy go
- Seite 1 Gebrauchsanweisung Easy Go Van Raam BV Aaltenseweg 56 7051 CM Varsseveld Version 16.05 Niederlande...
-
Seite 2: Inhaltsverzeichnis
: info@vanraam.nl Internet : www.vanraam.de Konformität Van Raam erklärt als Hersteller, dass das Easy Go, wie es in dieser Gebrauchsanweisung beschrieben ist, gemäß der Richtlinie 93/42/EWG, Risikoklasse 1, hergestellt wurde. Die Produkte erfüllen außerdem die Richtlinie 2006/42/EG. Die Konformitätserklärung finden Sie auf der Website von Van Raam. -
Seite 3: Einleitung

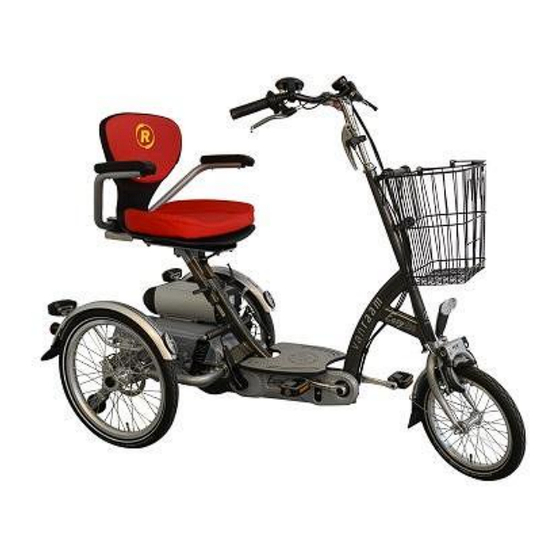

Das Easy Go Elektromobil-Fahrrad (bestimmungsgemäßer Gebrauch: im Freien Klasse B) ist für einen normalen Gebrauch auf ebenem, festem Untergrund bestimmt. Das Easy Go kann bei Umgebungstemperaturen von -25 Grad Celsius bis +50 Grad Celsius genutzt werden. Dabei sollte immer die für Fahrräder und Elektromobile übliche Achtsamkeit angewandt werden. -
Seite 4: Sicherheitshinweise
Verwenden Sie zum Reinigen keinen Hochdruck- oder Dampfreiniger. Benutzen Sie die Feststellbremse, wenn Sie das Elektromobil- Fahrradparken (und zurücklassen). Benutzen Sie die Feststellbremse auch zum Verhindern eines Wegrollens des Elektromobil-Fahrrads beim Auf- oder Absteigen. Gebrauchsanweisung Easy Go 16.05... - Seite 5 Während einer Schwangerschaft ist aufgrund einer erhöhten Verletzungsgefahr besondere Vorsicht geboten. Stellen Sie das Elektromobil-Fahrrad nicht im direkten Sonnenlicht ab: Die Temperatur einiger Teile kann über 41ºC erreichen. Bei Hautkontakt kann dies möglicherweise zu einer Überempfindlichkeitsreaktion der Haut führen. Gebrauchsanweisung Easy Go 16.05...
- Seite 6 Schalten Sie das Elektrosystem aus, wenn Sie Ihr Mobiltelefon benutzen. Zum Lenken eines Elektromobil-Fahrrades müssen Sie mindestens 16 Jahre alt sein. Das Befahren eines Bürgersteigs oder einer Fußgängerzone ist nur mit der Unterstützung auf Stufe 1 erlaubt. Gebrauchsanweisung Easy Go 16.05...
-
Seite 7: Einstellen Des Elektromobil-Fahrrads
Lösung zu finden. Die Bremsen sind serienmäßig korrekt eingestellt und dürfen nur während der regulären Wartung von Ihrem Händler überprüft und eingestellt werden. Achten Sie darauf, dass beim Einstellen des Elektromobil-Fahrrads keine Finger oder andere Gliedmaßen eingeklemmt werden. Gebrauchsanweisung Easy Go 16.05... - Seite 8 Sitz in der untersten Position befindet. Sitztiefe Zum Verstellen der Tiefe: 1. Ziehen Sie den Hebel nach oben. 2. Schieben Sie den Sitz in die richtige Position und lassen Sie den Hebel wieder los. Gebrauchsanweisung Easy Go 16.05...
- Seite 9 Position und ziehen Sie die Schrauben danach wieder fest an. 3. Lösen Sie die Schrauben [C] durch einige Umdrehungen mit einem Inbusschlüssel, stellen Sie den Lenker wieder in die korrekte (flache) Position und ziehen Sie die Schraube danach wieder fest an.. Gebrauchsanweisung Easy Go 16.05...
-
Seite 10: Vor Der Inbetriebnahme
Wenn Sie im Dunkeln fahren, sorgen Sie bitte immer dafür, dass der Batterien am Elektromobil-Fahrrad installiert ist, da die Beleuchtung die Stromversorgung des Batterien nutzt. Wenn der Batterien fast leer ist, fällt die Unterstützung weg, die Beleuchtung funktioniert jedoch mit Reststrom weiterhin. Gebrauchsanweisung Easy Go 16.05... - Seite 11 Während des Schaltens nicht treten.. Überprüfen Sie vor jeder Fahrt: die Bremsen (einschließlich der Feststellbremse) den Reifendruck (empfohlen: 3 bar) die Beleuchtung dass alle Teile ausreichend befestigt sind dass der Batterien ausreichend geladen ist Gebrauchsanweisung Easy Go 16.05...
- Seite 12 Wenn Sie zum Beispiel vor einer Ampel warten und die Pedalen unbewusst nach hinten drehen, wird die Rückfahrfunktion aktiviert und das Elektromobil-Fahrrad fährt rückwärts. Hohe Geschwindigkeiten in Kurven und auf unebenem Gelände oder das Fahren von engen Kurven können zu einem umkippen des Dreirads führen. Gebrauchsanweisung Easy Go 16.05...
- Seite 13 Kleine Hindernisse sollten mit angemessener Geschwindigkeit befahren werden. Hindernisse über fünf Zentimeter sind zu vermeiden. Achten Sie beim Bergabfahren darauf, dass Sie keine gefährliche Geschwindigkeit erreichen. Bremsen Sie rechtzeitig und fahren Sie nicht schneller als 30 km/h. Gebrauchsanweisung Easy Go 16.05...
-
Seite 14: Bedienung
Feuchtigkeit rutschig sein kann. Bremsen Um zum Stillstand zu kommen, werden sowohl im Fahrrad- als auch im Elektromobilmodus die bestehenden Handbremsen benutzt. Um beim Zurücklassen des Elektromobil-Fahrrads ein Wegrollen zu verhindern, ist die Feststellbremse zu verwenden. Gebrauchsanweisung Easy Go 16.05... -
Seite 15: Elektrosystem Silent
Beleuchtung automatisch an. Sie können die Beleuchtung durch kurzes Drücken der Ein-/Ausschalttaste ein- oder ausschalten. Schalten Sie das elektrische System vor dem Absteigen vom Rad immer aus und schalten Sie es erst wieder ein, nachdem Sie wieder auf dem Elektromobil-Fahrrad sitzen. Gebrauchsanweisung Easy Go 16.05... - Seite 16 Sie können den Batterien auch kurz an das Ladegerät anschließen oder mit dem Elektromobil-Fahrrad fahren und während des Fahrens (bei ca. 10 km/h) das System über das Display einschalten. Schalten Sie das System aus, wenn Sie das Elektromobil-Fahrrad schieben. Gebrauchsanweisung Easy Go 16.05...
- Seite 17 Radfahrdaten aufzeichnen. Darüber hinaus können Sie während des Radfahrens Einstellungen verändern. Sobald das Smart-Display bereit ist, eine Verbindung zum Smartphone herzustellen, leuchtet die Ein-/Ausschalttaste kurz blau auf. Für weitere Informationen über die Van Raam App besuchen Sie bitte die Van Raam Website. Gebrauchsanweisung Easy Go 16.05...
- Seite 18 Batterien von 24,8 Ah. 6. Wenn der Batterien vollständig aufgeladen ist, beginnt die grüne LED kontinuierlich zu leuchten. Ziehen Sie nun zuerst das Netzkabel aus der Steckdose oder betätigen Sie den Schalter [A], um das Ladegerät auszuschalten. Gebrauchsanweisung Easy Go 16.05...
- Seite 19 Schaltbares Batterienpaket: (optional) Das Elektromobil-Fahrrad kann mit einem schaltbaren Batterienpaket ausgerüstet werden. Sobald der angeschlossene Batterien leer ist, können Sie mithilfe eines Schalters den Batterien wechseln. Dieser Schalter befindet sich unter dem Batterien des Lenkers. Gebrauchsanweisung Easy Go 16.05...
- Seite 20 Laden Sie den Batterien nicht bei starker Sonneneinstrahlung auf. Lassen Sie den Batterien nicht fallen. Dies kann sowohl zu äußeren als auch zu internen Schäden führen. Bei einer Betriebsstörung des Elektromobil-Fahrrads trennen Sie bitte den Batterien vom Elektromobil-Fahrrad. Gebrauchsanweisung Easy Go 16.05...
- Seite 21 Falls auf dem Ladegerät eine rote LED blinkt, ziehen Sie bitte den Stecker vom Netz und benutzen Sie das Ladegerät und den Batterien nicht weiter. Bitte wenden Sie sich in diesem Fall an Ihren Händler. Gebrauchsanweisung Easy Go 16.05...
-
Seite 22: Zubehör
Der Kurbelverkürzer wird wie abgebildet an der Kurbel befestigt. Das Pedal kann daraufhin an zwei Positionen im Kurbelverkürzer befestigt werden. Mittels der Inbusschraube [A] muss der Kurbelverkürzer mit der Kurbel ausgerichtet werden. Zwei Montagepunkte für das Pedal Gebrauchsanweisung Easy Go 16.05... - Seite 23 Sie die Leiterplatte [C] aus der Halterung. Sie können nun die Batterie [D] austauschen. Es handelt sich um eine 3-Volt-Lithium- Batterie, Typ CR123A. Batterien belasten die Umwelt. Beachten Sie bei der Entsorgung die örtlichen Vorschriften. Gebrauchsanweisung Easy Go 16.05...
-
Seite 24: Technische Daten
Max. Geschwindigkeit vollständig elektrisch (km/h) Wenderadius (mm) 1800 Reichweite* (km) Das Easy Go wird serienmäßig mit 3 Geschwindigkeitsstufen geliefert; 5 km/h, 10 km/h en 15 km/h Gas geben mittels des Daumen-Gashebels oder elektrische Unterstützung während des Tretens. * Mit dem serienmäßigen Batterien (11,2 Ah), bei vollständig elektrischem Fahren und normaler Benutzung. -
Seite 25: Wartung Und Einstellungen Durch Den Besitzer
Schäden oder Verletzungen in Folge von unsachgemäß montierten Bauteilen. Verwenden Sie ausschließlich original Van Raam Ersatzteile. Diese sind über Ihren Händler erhältlich. Auf Anfrage stellt Ihnen der Händler die notwendigen Informationen für die Wartung und die Reparatur zur Verfügung. Gebrauchsanweisung Easy Go 16.05... -
Seite 26: Reparatur Und Wartung Durch Den Fachhändler
Anweisungen: 1. Lösen Sie die Mutter durch einige Umdrehungen mit einem Steckschlüssel. 2. Verändern Sie die Position des Spannrads so, dass die Kette wie oben beschrieben etwas Spiel aufweist. 3. Ziehen Sie die Mutter wieder fest. Gebrauchsanweisung Easy Go 16.05... - Seite 27 Motor nach vorne bewegt und die Kette gespannt wird. (Achten Sie darauf, beide Muttern gleichmäßig anzuziehen.) 3. Ziehen Sie die Inbusschrauben am Motorhalterungsbügel leicht an. 4. Überprüfen Sie, ob die Kette ordnungsgemäß gespannt ist. 5. Ziehen Sie die Muttern fest an. Gebrauchsanweisung Easy Go 16.05...
-
Seite 28: Entsorgung
Raam Teilen und ohne Zustimmung von Van Raam vorgenommen wurden. Außerdem verfällt bei Änderungen durch Dritte die ursprüngliche CE-Erklärung für das Elektromobil-Fahrrad. Das Fehlen einer CE-Erklärung kann beim Versichern Ihres Fahrrads oder bei etwaigen Schadens- oder Haftungsfällen zu Problemen führen. Gebrauchsanweisung Easy Go 16.05... -
Seite 29: Rahmennummer
Rahmennummer Die Rahmennummer finden Sie auf dem Aufkleber. Dieser Aufkleber ist am Rahmen angebracht, siehe Abbildung. Beispiel Aufkleber: XXXXX Position des Aufklebers: Kennzeichnung auf dem Steuersatz Rahmennummer auf dem Steuersatz Gebrauchsanweisung Easy Go 16.05... -
Seite 30: Formular Für Service, Wartung Und Anpassungen
Die folgenden Dinge wurden an dem Elektromobil-Fahrrad verändert: Änderung: Durchgeführt am: Durchgeführt von: Achtung! Falls Änderungen von einem nicht durch Van Raam autorisierten Händler durchgeführt werden oder falls nicht-original Van Raam Bauteile oder Optionen verwendet wurden, erlischt die Garantie. Gebrauchsanweisung Easy Go 16.05... - Seite 31 Hier können Sie Anmerkungen oder Aufzeichnungen zu Wartungsarbeiten an Ihrem Elektromobil-Fahrrad festhalten. Gebrauchsanweisung Easy Go 16.05...
- Seite 32 Hier können Sie Anmerkungen oder Aufzeichnungen zu Wartungsarbeiten an Ihrem Elektromobil-Fahrrad festhalten. Gebrauchsanweisung Easy Go 16.05...
- Seite 33 Hier können Sie Anmerkungen oder Aufzeichnungen zu Wartungsarbeiten an Ihrem Elektromobil-Fahrrad festhalten. Gebrauchsanweisung Easy Go 16.05...
-
Seite 34: Lieferungs-Servicefomular Für Das Fahrrad
Endbenutzers eingestellt wurde und dass der Endbenutzer die Original- Gebrauchsanweisung von Van Raam erhalten hat.. Bei Lieferung des Elektromobil-Fahrrads ausfüllen Van Raam Elektromobil-Fahrradtyp: Rahmennummer: Schlüsselnummer: Geliefert an: Durch den Händler: Ort: Datum: Unterschrift des Elektromobil- Unterschrift des Händlers: Fahrradbenutzers: Falls vorhanden, Stempel des Händlers: Gebrauchsanweisung Easy Go 16.05...
