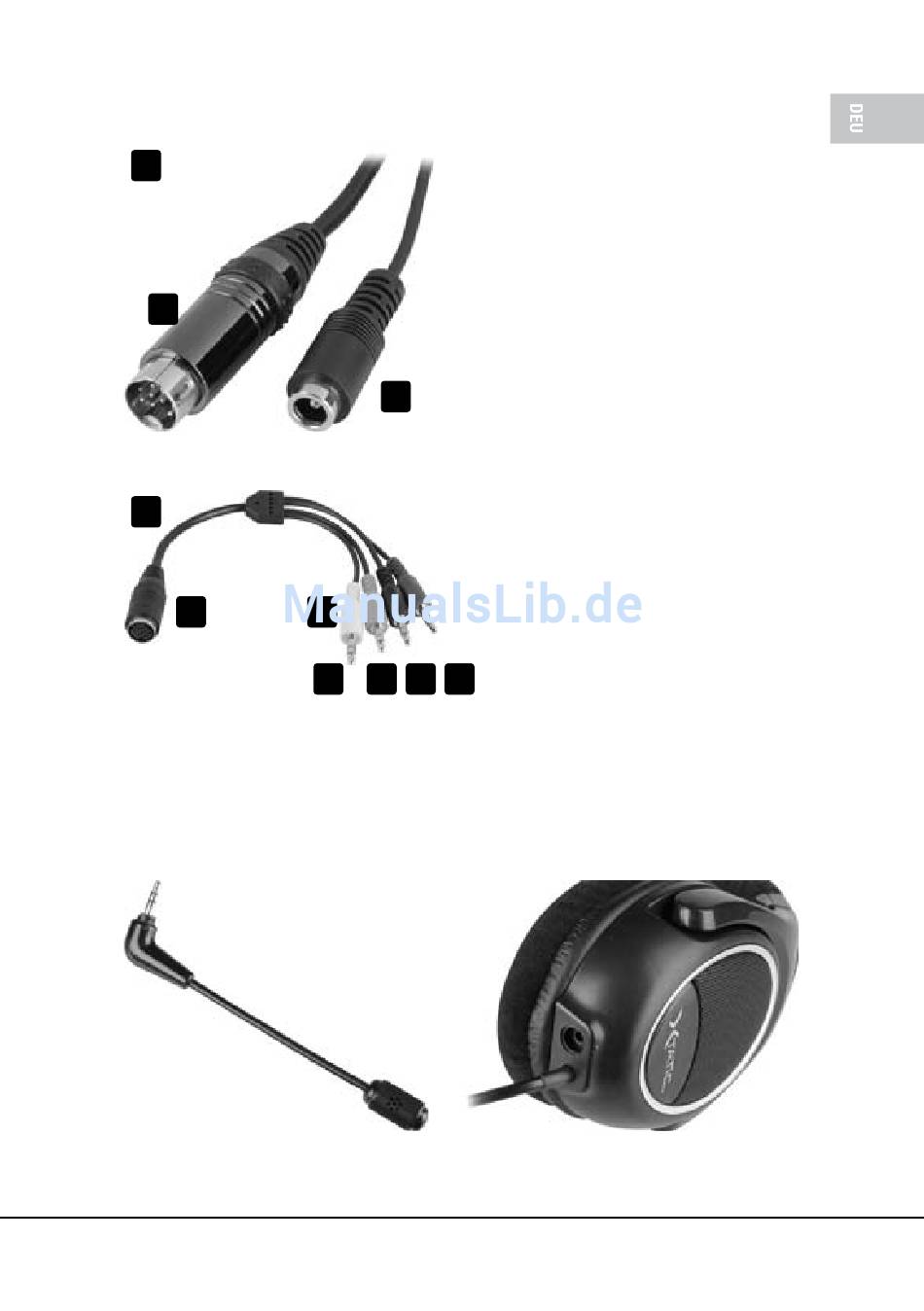

5.2 Die Anschlüsse
A
a
B
a

5.3 Anschluss des Mikrofons am Headset

1. Setzen Sie den 3,5 mm-Klinkenstecker des Mikrofons (Abb. 1) lose in die Mikrofon-
Anschlussbuchse am Headset (Abb. 2).
Abb. 1
A
b
B –
b
1 2 3 4
Abb. 2
X-TATIC DIGITAL
– Anschlüsse des Headsets
a – 9-poliger Analog-Stecker
b – ISO-Stromanschluss
Kabeladapter
a – 9-polige Analog-Buchse
b – 3,5 mm-Klinkenstecker für die
einzelnen Kanäle:
1 – Mikrofonanschluss (pink)
2 – Subwoofer-Anschluss
(orange)
3 – Anschluss hintere (Rear)
Lautsprecher (schwarz)
4 – Anschluss vordere (Front)
Lautsprecher (grün)
