Montageanleitung
solido 80
mit Zahnriemenantrieb 230 V
für ein- und zweiflügelige
Anlagen
DS020642
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Solido 80

Inhaltszusammenfassung für Solido 80

  • Seite 1 Montageanleitung solido 80 mit Zahnriemenantrieb 230 V für ein- und zweiflügelige Anlagen DS020642...
  • Seite 2 Seite 2 Lieferumfang Seite 3 Montage Montageschritte ein- und zweiflügelig Seite 4 Schiebetürbeschläge Schiebetürbeschlag solido 80 Seite 7 bis 80 kg Flügelgewicht Technische Hinweise Einbauzeichnung Zahnriemenantrieb Seite 8 Solido ECO Montageanleitung Solido ECO Seite 11 Benötigtes Werkzeug Größe 6 Größe 3,...
  • Seite 3 Schiebetürbeschlag solido 80 Lieferumfang Abb. 1 einflügelig 1. Laufschiene 4. Rollapparat 7. elektrischer Antrieb 2. Stopper 5. Flansch 8. Zahnriemen 3. Umlenkrolle 6. Zahnriemenverbinder Abb. 2 zweiflügelig 1. Laufschiene 4. Rollapparat 7. elektrischer Antrieb 2. Stopper 5. Flansch 8. Zahnriemen 3.

  • Seite 4: Schiebetürbeschlag Solido 80 Montageschritte, Ein- Und Zweiflügelig

    Schiebetürbeschlag solido 80 Montageschritte, ein- und zweiflügelig Laufschiene entsprechend der vorliegenden Befesti- Abb. 3 gung montieren. Die entsprechenden Einbauschnitte finden Sie auf Seite 7. Rollen, Stopper und Umlenkrolle in die Laufschiene schieben. Hierbei ist auf die Ausrichtung der Rollap- parate zu achten (siehe Abb. 3 und Abb. 15).
  • Seite 5 Schiebetürbeschlag solido 80 Montageschritte, ein- und zweiflügelig Schiebetür in die Tragschrauben der Rollapparate Abb. 7 einhängen, Höhe (s. Seite 7) einstellen und Konter- mutter anziehen. Ein Ende des Zahnriemens in die Ausnehmung Abb. 8 der Befestigungsplatte einlegen und mit der Platte klemmen.
  • Seite 6 Schiebetürbeschlag solido 80 Montageschritte, ein- und zweiflügelig Zahnriemen um Antriebsritzel und Umlenkrolle Abb. 10 führen und mit Vorspannung in die andere Ausneh- mung der Befestigungsplatte einsetzen und mit der Platte klemmen. 10. Befestigungsplatte mit Zahnriemen an dem Befesti- gungswinkel verschrauben.

  • Seite 7: Bis 80 Kg Flügelgewicht

    Schiebetürbeschlag solido 80 bis 80 kg Flügelgewicht Abb. 13 Abb. 14 Abb. 13: Schiebetürbeschlag solido 80 mit Zahnriemenantrieb, Abb. 14: Schiebetürbeschlag solido 80 mit Zahnriemenantrieb, einflügelig bis 80 kg, elektrisch zweiflügelig bis 70 kg, elektrisch Schiebetürbeschlag solido 80 mit Elektroantrieb...
  • Seite 8 Schiebetürbeschlag solido 80 Zahnriemenantrieb Einbauzeichnung Zahnriemenantrieb solido 80 Abb. 15 82,8 45,5 ~110 82,8 33,5 195,5 49,5 DS020642/07.2014...
  • Seite 9 DS020642/07.2014...
  • Seite 10 DS020642/07.2014...
  • Seite 11 Montageanleitung Solido ECO Schiebetürantrieb DS020642/07.2014...

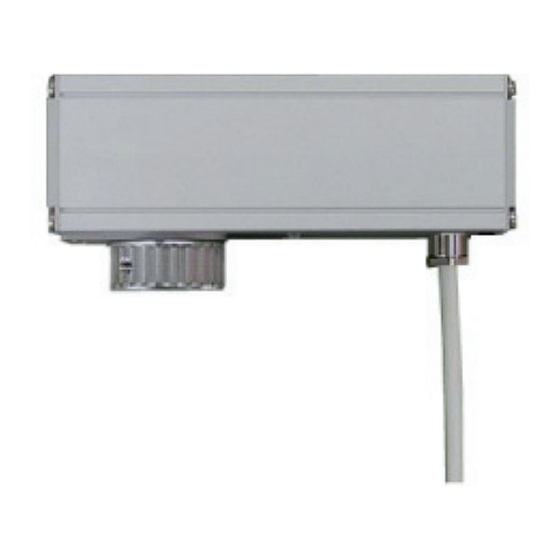

  • Seite 12 Solido ECO Allgemeine Informationen 1. Eigenschaften des Solido ECO • Netzanschluss 230V (ca. 2,5 m Kabel) • geeignet für Dauernetzbetrieb 230V • Gehäuse (ca. 50 x 50 x 158 mm) mit Motor und integrierter Steuerung • integrierte Trennrelais geeignet für lange Steuerleitungen • geeignet für Bussystem • extern wird ein nicht verriegelter Serientaster benötigt oder optional ein Funksender • alle Motorfunktionen über den nicht verriegelten Serien- taster einstellbar (z.B. Geschwindigkeitsumschaltung, Push &...

  • Seite 13: Lieferumfang

    Solido ECO Allgemeine Informationen Lieferumfang Abb. 1 1. Zahnritzel, 24 Zähne 2. LED 3. Verschlusskappe „Lernfahrt“ 4. Verschlusskappe „Programmierung“ 5. fünfadriges Anschlusskabel 6. Antenne 7. Adapter DS020642/07.2014...

  • Seite 14: Anschluss

    Solido ECO Allgemeine Informationen & Inbetriebnahme 2.1 Anschluss Der Motor verfügt über ein 5-poliges 2,5 m langes, nummeriertes, halogenfreies Anschlusskabel: /10VA Revision: 1.4 Seiten 1/1 grün/gelb = Schutzerde : 30.11.2011 1 = Null Sonstiges: 2 = L1 (Dauerphase) 3 = „Auf“ 4 = „Zu“...

  • Seite 15: Lernfahrt Durchführen

    Solido ECO Allgemeine Informationen & Inbetriebnahme 2.2 Inbetriebnahme Wichtig: • An der Unterseite des Solido ECO befinden sich zwei Verschlusskappen (siehe S. 13, Abb. 1) • Öffnen Sie die Verschlusskappe „Programmierung“ (Abb. 1, Pos. 4) und schieben Sie den darunter liegenden Schalter in Richtung Anschlusskabel. Der Antrieb befindet sich nun im Programmiermodus. Eine Programmierung bzw. Einstellung des Antriebes ist nur in dieser Stellung möglich. • Zum Testen der vorgenommenen Programmierung, sowie im Normalbetrieb, muss der Schalter wieder Richtung Antriebsritzel in die Normalstellung zurückgeschoben werden. 2.2.1 Lernfahrt durchführen Hinweis: Vor dem Start der Lernfahrt sollte sich die Tür in einer halbgeöffneten Stellung befinden.

  • Seite 16: Laufrichtung

    Solido ECO Allgemeine Informationen & Inbetriebnahme 3. Einstellungsebenen Der Solido ECO verfügt über 4 Einstellungsebenen. Ebene 1: Einstellung von: 1. Laufrichtung 2. Dauer- oder Impulsbetrieb Ebene 2: Einstellung von: 1. Push & Go- Funktion 2. automatischer Zulauf Ebene 3: Einstellung von: 1.

  • Seite 17: Push & Go - Funktion

    Solido ECO Allgemeine Informationen & Inbetriebnahme 3.2 Ebene 2 3.2.1 Push & Go - Funktion: Bei aktivierter Push & Go Funktion fährt die Tür, durch leichtes Anstoßen in die gewünschte Richtung, automatisch bis in die Endlage. Zur Aktivierung gehen Sie wie folgt vor: • Drücken und halten Sie die Auf- und Zu-Taste Ihres nicht verriegelten Serien- oder Einstellhilfetasters zeitgleich für...

  • Seite 18: Geschwindigkeit

    Solido ECO Allgemeine Informationen & Inbetriebnahme 3.3 Ebene 3 3.3.1 Geschwindigkeit: Der Antrieb verfügt über drei einstellbare Geschwindigkeiten. Durch Abnahme des Antriebes nach DIN EN 18650-2 Low-Energy ergibt sich die zu wählende Geschwindigkeit aus der angehängten Tabelle (A1, Seite 27). Zur Einstellung gehen Sie wie folgt vor: • Drücken und halten Sie die Auf- und Zu-Taste Ihres nicht verriegelten Serien- oder Einstellhilfetasters zeitgleich für ca. 3 Sek. bis ein kurzer Signalton ertönt und ein einmaliges Aufleuchten der LED erfolgt. • Lassen sie beide Tasten kurz los. • Drücken und halten Sie erneut die Auf- und Zu- Taste zeitgleich für ca. 3 Sek. bis zwei kurze Signaltöne ertönen und ein zweimaliges Aufleuchten der LED erfolgt.
  • Seite 19 Solido ECO Allgemeine Informationen & Inbetriebnahme 3.3 Ebene 3 3.3.2 Offenhaltezeit: Bei aktiviertem automatischem Zulauf (Ebene 2 Punkt 3.2.2) fährt die Tür, nach Erreichen der Endlage in Auf-Richtung, nach eingestellter Offenhaltezeit automatisch zu. Zur Einstellung der Offenhaltezeit gehen Sie wie folgt vor: • Drücken und halten Sie die Auf- und Zu-Taste Ihres nicht verriegelten Serien- oder Einstellhilfetasters zeitgleich für...

  • Seite 20: Länge Der Brems- Und Startrampen

    Solido ECO Allgemeine Informationen & Inbetriebnahme 3.4 Ebene 4 3.4.1 Länge der Brems- und Startrampen: Der Antrieb verfügt über drei definierte Längen der Brems- und Startrampen. kurze Rampe: Türgewicht bis max. 50 kg mittlere Rampe: Türgewichte bis max. 90 kg lange Rampe: Türgewichte bis max. 150 kg Achtung: Bei Nichtbeachtung der oben genannten Grenzen, kann es zu mechanischen Schäden am Antrieb kommen.

  • Seite 21: Einlernen Eines Zusätzlichen Senders

    Solido ECO Allgemeine Informationen & Inbetriebnahme 4. Einlernen eines Senders (Funk) Gehen Sie wie folgt vor: • Unterbrechen Sie die Stromzufuhr zum Solido ECO für ca. 10 Sek. • Sobald die Stromzufuhr wiederhergestellt ist, drücken und halten Sie innerhalb von 60 Sek. die PROG-Taste am neu einzulernenden Sender aus ca. 1 m Entfernung und nähern sich dem Antrieb, bis ein kurzer Signalton und ein Aufleuchten der LED die Verbindung bestätigt (Abstand < ca. 40 cm).

  • Seite 22: Löschen Eines Zusätzlich Eingelernten Senders

    Solido ECO Allgemeine Informationen & Inbetriebnahme 4.2 Löschen eines zusätzlich eingelernten Senders Gehen Sie wie folgt vor: • Drücken Sie die PROG-Taste Ihres Mastersenders; ein kurzer Signalton und ein Aufleuchten der LED bestätigen, dass Sie sich im Programmiermodus befinden. Taste loslassen. • Drücken Sie innerhalb von ca. 2 Sek. die ZU-Taste am Mastersender. Der Motor befindet sich nun für ca. 16 Sek. im Löschmodus. Innerhalb dieser Zeit erfolgen schnelle Signaltöne und ein Aufleuchten der LED.

  • Seite 23: Gewährleistung

    Solido ECO Allgemeine Informationen & Inbetriebnahme 5. Technische Daten des Antriebes Betriebsspannung 230V Intern ca. 5V u. 12V / DC Abmessungen 50x50x158mm Schutzart IP54 Konformität Temperaturbereich -10°C bis +55°C Anschlusskabel 2,5 m, halogenfrei Leistungsaufnahme Stand-By < 1W 6. Gewährleistung Der Hersteller lehnt grundsätzlich Personen- und Sachschäden ab, die aus der Nichtbeachtung der in dieser Montage- und Bedienungsanleitung angeführten Sicherheitshinweise entstehen. Mängel am Produkt, die innerhalb der Gewähr- leistungszeit auftreten, werden kostenlos beseitigt.
  • Seite 24 Solido ECO Allgemeine Informationen & Inbetriebnahme 7. Hinweise Die Antriebe tragen die CE-Kennzeichnung. Diese Produkte entsprechen den geltenden EU-Richtlinien und erfüllen die EMV-Vorschriften. Sollte das Produkt mit Geräten betrieben werden, die Störquellen enthalten, hat der Elektroinstalla- teur für eine entsprechende Entstörung der betroffenen Geräte zu sorgen.
  • Seite 25 Solido ECO Allgemeine Informationen & Inbetriebnahme 10. Wichtige Sicherheitshinweise für die Montage und Inbetriebnahme • Die Steuerungen sind ausschließlich für den Betrieb von Schiebetüren bestimmt. • Werden Schiebetür-Antriebe installiert, muss die Zuleitung bei AP-Installation im Freien sowie bei UP-Installation durch ein Schutzrohr oder einen Kabelkanal geschützt werden. • Für eine norm- und VDE-gerechte Installation muss die Möglichkeit einer allpoligen Trennung vom Stromnetz geschaffen werden, z. B. durch eine Steckverbindung oder einem allpoligen Hauptschalter. • Die Zuleitungen müssen der gültigen VDE-Norm entsprechen.

  • Seite 26: Übersicht Programmierung

    Solido ECO Allgemeine Informationen & Inbetriebnahme Übersicht Programmierung Ebene 1: 1. Laufrichtung 2 x Auf-Taste = Änderung der Laufrichtung 1 x Auf-Taste = Rückkehr zur Werkseinstellung 2. Dauer- oder Impulsbetrieb 2 x Auf-Taste = Dauerbetrieb (Totmannbetrieb) 1 x Auf-Taste = Impulsbetrieb (Werkseinstellung) Ebene 2: 1. Push & Go- Funktion 2 x Auf-Taste = Aktivierung der Push & Go - Funktion 1 x Auf-Taste = Deaktivierung der Push & Go - Funktion (Werkseinstellung) 2. Automatischer Zulauf 2 x Zu-Taste = Aktivierung des automatischen Zulaufs 1 x Zu-Taste = Deaktivierung des automatischen Zulaufs (Werkseinstellung) Ebene 3: 1. Geschwindigkeit 1 x Auf-Taste = 10 cm/s...
  • Seite 27 Solido ECO Allgemeine Informationen & Inbetriebnahme A1 Geschwindigkeiten und Rampenlängen Gewicht der Schiebetür in kg max. Geschwindigkeit in cm/s Länge der Rampen 24er- Ritzel kurz kurz kurz kurz kurz kurz kurz kurz kurz kurz mittel mittel mittel mittel mittel mittel...
  • Seite 28 Schachermayer - Großhandelsgesellschaft m.b.H. Schachermayerstraße 2 A - 4020 Linz Tel.: + 43 (0) 732 - 6599 - 0 Fax: + 43 (0) 732 - 6599 - 1360 www.schachermayer.at Die technischen Angaben entsprechen dem neusten Stand. Änderungen in Konstruktion und Formgestal- tung, die dem Fortschritt dienen, behalten wir uns vor. Wir bitten um Verständnis, dass für Druckfehler oder Irrtümer keine Haftung übernommen werden kann. Der Nachdruck ist, auch auszugsweise, ohne unsere ausdrückliche Genehmigung nicht gestattet.
