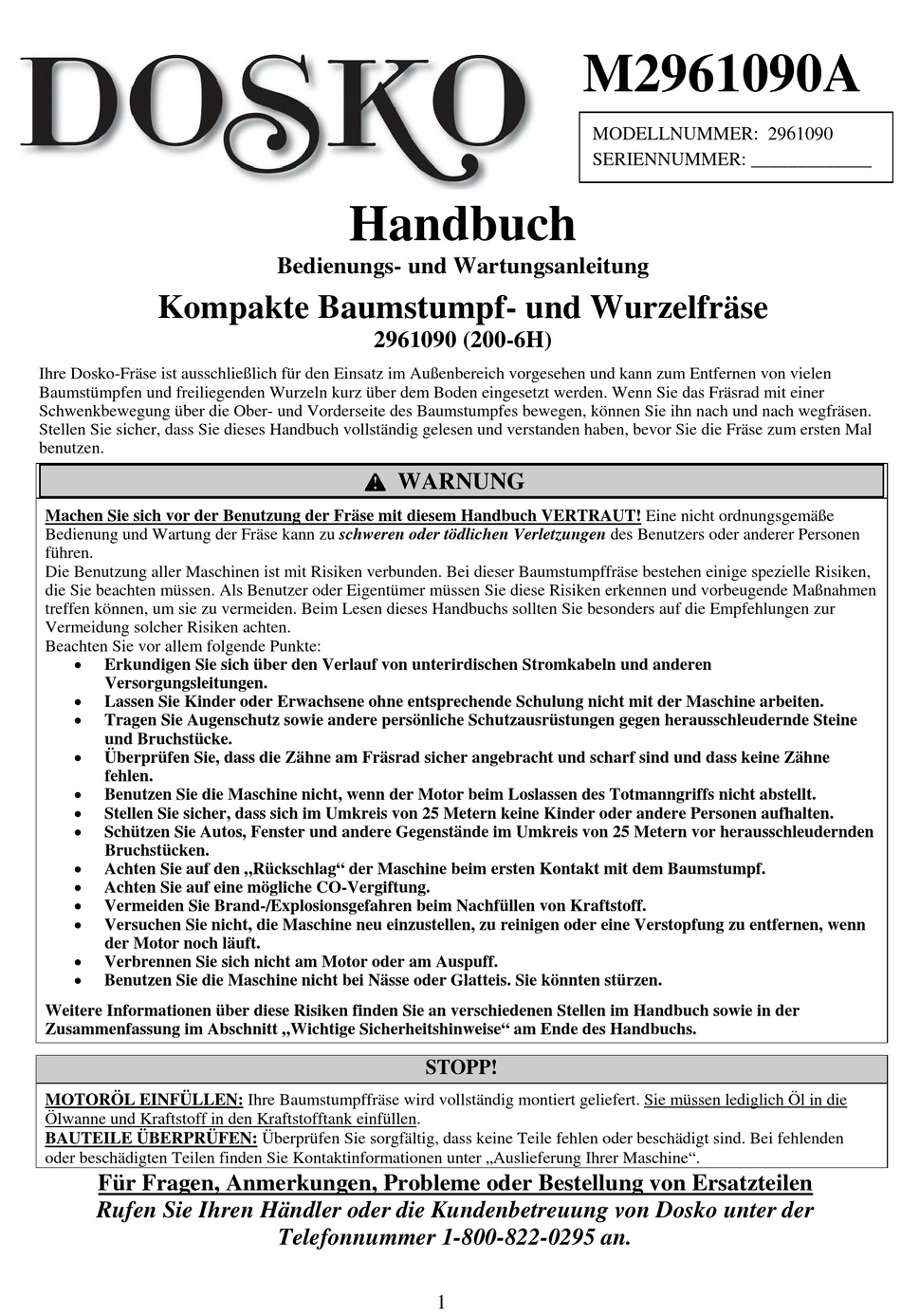

Kompakte Baumstumpf- und Wurzelfräse
Ihre Dosko-Fräse ist ausschließlich für den Einsatz im Außenbereich vorgesehen und kann zum Entfernen von vielen
Baumstümpfen und freiliegenden Wurzeln kurz über dem Boden eingesetzt werden. Wenn Sie das Fräsrad mit einer
Schwenkbewegung über die Ober- und Vorderseite des Baumstumpfes bewegen, können Sie ihn nach und nach wegfräsen.
Stellen Sie sicher, dass Sie dieses Handbuch vollständig gelesen und verstanden haben, bevor Sie die Fräse zum ersten Mal
benutzen.
Machen Sie sich vor der Benutzung der Fräse mit diesem Handbuch VERTRAUT! Eine nicht ordnungsgemäße
Bedienung und Wartung der Fräse kann zu schweren oder tödlichen Verletzungen des Benutzers oder anderer Personen
führen.
Die Benutzung aller Maschinen ist mit Risiken verbunden. Bei dieser Baumstumpffräse bestehen einige spezielle Risiken,
die Sie beachten müssen. Als Benutzer oder Eigentümer müssen Sie diese Risiken erkennen und vorbeugende Maßnahmen
treffen können, um sie zu vermeiden. Beim Lesen dieses Handbuchs sollten Sie besonders auf die Empfehlungen zur
Vermeidung solcher Risiken achten.
Beachten Sie vor allem folgende Punkte:
Erkundigen Sie sich über den Verlauf von unterirdischen Stromkabeln und anderen
Versorgungsleitungen.
Lassen Sie Kinder oder Erwachsene ohne entsprechende Schulung nicht mit der Maschine arbeiten.
Tragen Sie Augenschutz sowie andere persönliche Schutzausrüstungen gegen herausschleudernde Steine
und Bruchstücke.
Überprüfen Sie, dass die Zähne am Fräsrad sicher angebracht und scharf sind und dass keine Zähne
fehlen.
Benutzen Sie die Maschine nicht, wenn der Motor beim Loslassen des Totmanngriffs nicht abstellt.
Stellen Sie sicher, dass sich im Umkreis von 25 Metern keine Kinder oder andere Personen aufhalten.
Schützen Sie Autos, Fenster und andere Gegenstände im Umkreis von 25 Metern vor herausschleudernden
Bruchstücken.
Achten Sie auf den „Rückschlag" der Maschine beim ersten Kontakt mit dem Baumstumpf.
Achten Sie auf eine mögliche CO-Vergiftung.
Vermeiden Sie Brand-/Explosionsgefahren beim Nachfüllen von Kraftstoff.
Versuchen Sie nicht, die Maschine neu einzustellen, zu reinigen oder eine Verstopfung zu entfernen, wenn
der Motor noch läuft.
Verbrennen Sie sich nicht am Motor oder am Auspuff.
Benutzen Sie die Maschine nicht bei Nässe oder Glatteis. Sie könnten stürzen.
Weitere Informationen über diese Risiken finden Sie an verschiedenen Stellen im Handbuch sowie in der
Zusammenfassung im Abschnitt „Wichtige Sicherheitshinweise" am Ende des Handbuchs.
MOTORÖL EINFÜLLEN: Ihre Baumstumpffräse wird vollständig montiert geliefert. Sie müssen lediglich Öl in die
Ölwanne und Kraftstoff in den Kraftstofftank einfüllen.
BAUTEILE ÜBERPRÜFEN: Überprüfen Sie sorgfältig, dass keine Teile fehlen oder beschädigt sind. Bei fehlenden
oder beschädigten Teilen finden Sie Kontaktinformationen unter „Auslieferung Ihrer Maschine".
Für Fragen, Anmerkungen, Probleme oder Bestellung von Ersatzteilen
Rufen Sie Ihren Händler oder die Kundenbetreuung von Dosko unter der
Handbuch
Bedienungs- und Wartungsanleitung
2961090 (200-6H)
WARNUNG
STOPP!
Telefonnummer 1-800-822-0295 an.
1
M2961090A
MODELLNUMMER: 2961090
SERIENNUMMER: _____________
