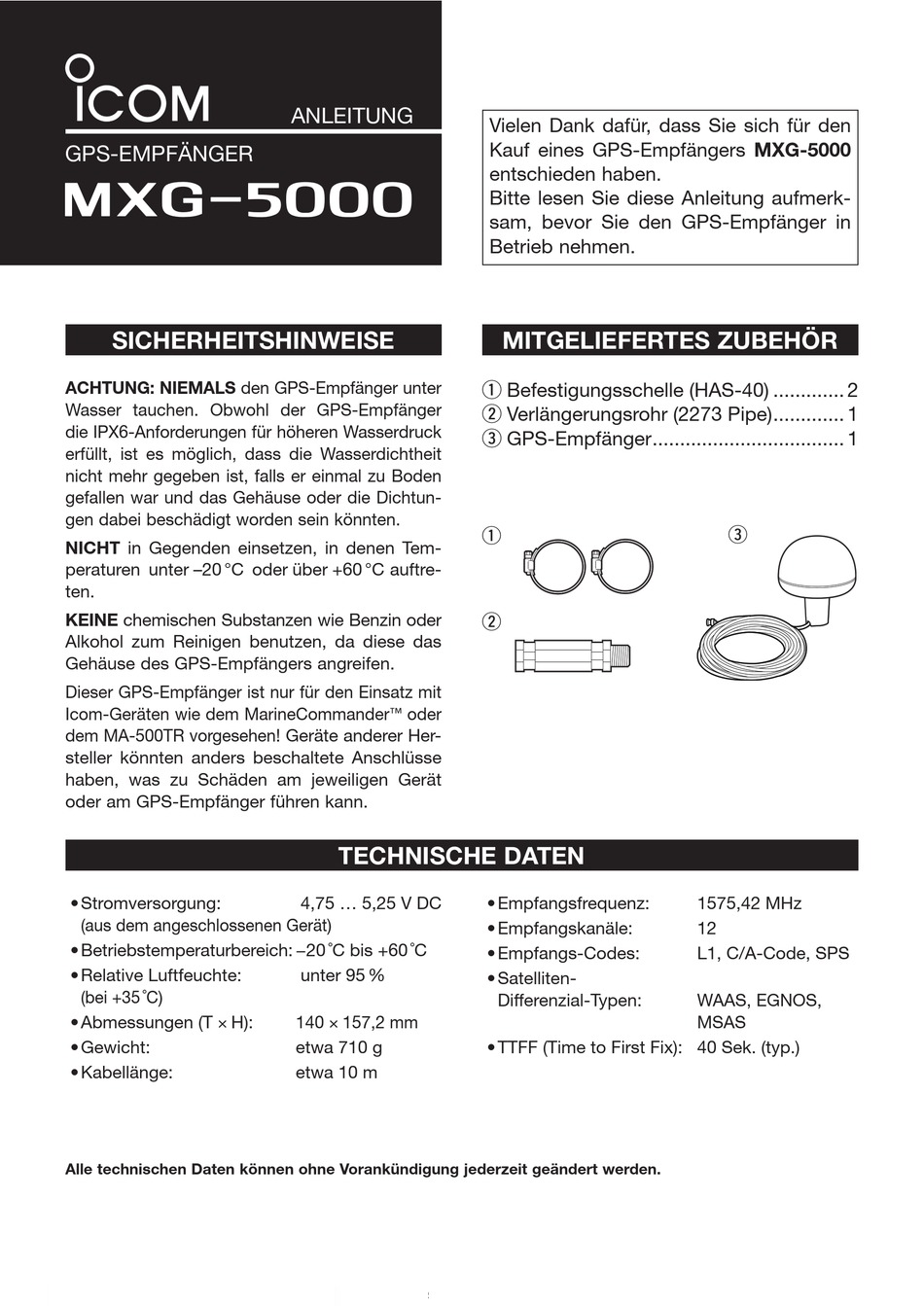

Icom MXG-5000 Anleitung

GPS-EMPFÄNGER
MXG-5000
SICHERHEITSHINWEISE
ACHTUNG: NIEMALS den GPS-Empfänger un ter
Wasser tauchen. Obwohl der GPS-Empfänger
die IPX6-Anforderungen für höheren Wasser druck
erfüllt, ist es möglich, dass die Wasserdichtheit
nicht mehr gegeben ist, falls er einmal zu Bo den
gefallen war und das Gehäuse oder die Dich tun-
gen dabei beschädigt worden sein könnten.
NICHT in Gegenden einsetzen, in denen Tem-
pe raturen unter –20 °C oder über +60 °C auftre-
ten.
KEINE chemischen Substanzen wie Benzin oder
Alkohol zum Reinigen benutzen, da diese das
Gehäuse des GPS-Empfängers angreifen.
Dieser GPS-Empfänger ist nur für den Einsatz mit
Icom-Geräten wie dem MarineCommander
dem MA-500TR vorgesehen! Geräte anderer Her-
steller könnten anders beschaltete Anschlüsse
haben, was zu Schäden am jeweiligen Gerät
oder am GPS-Empfänger führen kann.
• Stromversorgung:
(aus dem angeschlossenen Gerät)
• Betriebstemperaturbereich: −20 ˚C bis +60 ˚C
• Relative Luftfeuchte:
(bei +35 ˚C)
• Abmessungen (T × H):
• Gewicht:
• Kabellänge:
Alle technischen Daten können ohne Vorankündigung jederzeit geändert werden.
ANLEITUNG
oder
™
TECHNISCHE DATEN
4,75 ... 5,25 V DC
unter 95 %
140 × 157,2 mm
etwa 710 g
etwa 10 m
Vielen Dank dafür, dass Sie sich für den
Kauf eines GPS-Empfängers MXG-5000
entschieden haben.
Bitte lesen Sie diese Anleitung auf merk-
sam, bevor Sie den GPS-Empfänger in
Be trieb nehmen.
MITGELIEFERTES ZUBEHÖR
q Befestigungsschelle (HAS-40) ............. 2
w Verlängerungsrohr (2273 Pipe) ............. 1
e GPS-Empfänger ................................... 1
q
w
• Empfangsfrequenz:
• Empfangskanäle:
• Empfangs-Codes:
• Satelliten-
Differenzial-Typen:
• TTFF (Time to First Fix): 40 Sek. (typ.)
e
1575,42 MHz
12
L1, C/A-Code, SPS
WAAS, EGNOS,
MSAS
