Inhaltszusammenfassung für Equip 128575

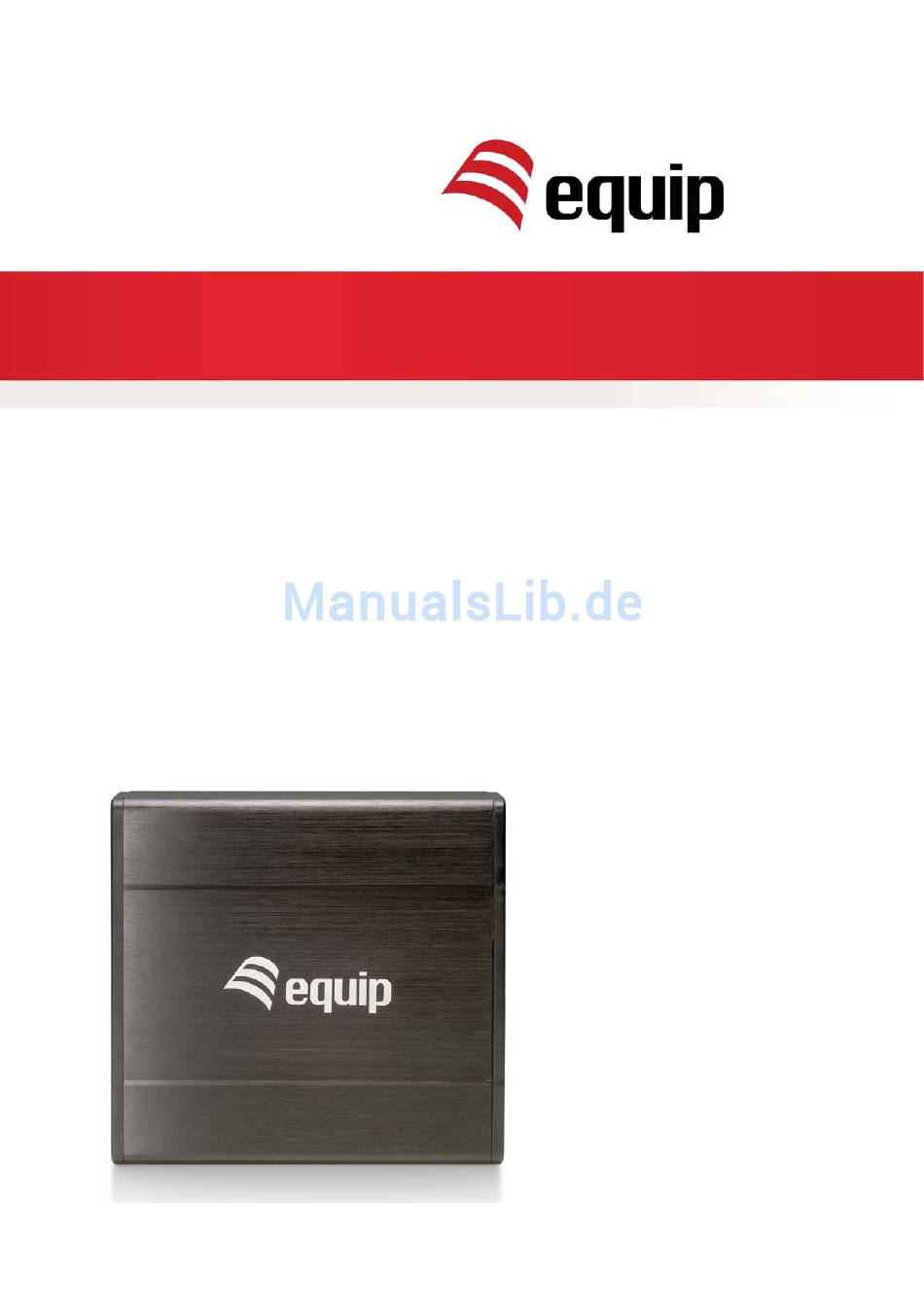

- Seite 1 USB 2.0 DOCKING STATION Universal | 128575...
-
Seite 2: Package Contents
1. Introduction equip USB 2.0 Docking Station is a perfect solution for PC or Notebook to increase the available I/O ports. With only one USB port required from PC or Notebook computer, such devices as Hub, card reader, LAN, PS/2, Microphone, Speaker, RS-232 and eSATA peripheral can be accessed and operated freely via the Docking Station. - Seite 3 1.3 Supported Operating System Operating Hub, PS/2 10/100Mbps RS-232 eSATA Audio System Card Reader Fast Ethernet Windows 98SE Support* Support* Support* Support* N/A** Windows ME Support Support* Support* Support N/A** Windows 2000 Support Support* Support* Support Support Windows XP Support Support* Support* Support...
-
Seite 4: Specifications
1.4 Specifications Model 128575 Computer Connection USB 1.1 or USB 2.0 Port 53 in 1 Card Reader Audio (Mic/Speaker) 4x USB 2.0 Hub Expansion Interfaces 10/100Mbps Fast Ethernet PS/2 (Keyboard/Mouse) RS-232 (DB9 Male) Red – Power ON Green – Memory Card Inserted... - Seite 5 1.4.1 Memory Cards Supported List Capacity MS Slot: Supported Memory Stick (MS), MS MagicGate (MG), MS Pro/MG, MS Pro Extreme/III, MS Pro Ultra II, HS MS Pro/MG MS ROM, MS Select, Up to MS-4G MS Duo/MG, MS Pro Duo/MG, HS MS Pro Duo/MG, M2* CF/MD Slot: CF I/II, CF Extreme/III, CF Ultra/II, CF Pro/II, CF Elite Pro, High Speed Up to CF-8G...
-
Seite 6: Hardware Installation
2. Hardware Installation Connect power adapter to a household AC outlet and plug the adapter’s DC jack into the DC socket on the side of docking station. Plug the flat end (USB Type A) of the USB cable into a free USB port on the laptop or desktop computer. -
Seite 7: Software Installation
3. Software Installation Please make sure your laptop or desktop computer is powered ON properly and the docking station is also powered and connected to the laptop/desktop Computer’s USB port with a USB 2.0 cable (included in the package). The computer will start the enumeration (driver installation) process automatically. - Seite 8 Software Installation under Windows XP environment: There are two drivers that need to install from the driver disc, (1). USB to Ethernet (2) USB to Serial The drivers of other I/O interfaces are provided by Windows XP and will be installed automatically.
- Seite 9 Click “Browse” to specific the driver location; click ”Next” to continue Click ”OK” when driver location is confirmed...
- Seite 10 Click “Finish” to close the installation wizard of USB to Ethernet Choose “Install from a list or specific location (Advanced)” Click “Next” to continue...
- Seite 11 Click “Browse” to specific the driver location; click “Next” to continue Click “OK” when driver location is confirmed...
- Seite 12 Click “Finish” to close the installation wizard of USB to Serial...
- Seite 13 Upon the completion of the installation, reboot the computer and these devices will display under the Device Manager.
-
Seite 14: Leistungsmerkmale
1. Einführung Die equip USB 2.0 Docking Station ist die perfekte Lösung für den PC oder das Notebook, um die Verfügbarkeit an I/O-Ports zu erhöhen. Mit nur einem USB- Anschluss des PCs oder Notebooks können Hub, Kartenleser, LAN, PS/2, Mikrofon, Lautsprecher, RS-232- und eSATA-Geräte über die Docking-Station betrieben werden. -
Seite 15: Unterstützte Betriebssysteme
1.3 Unterstützte Betriebssysteme Operating Hub, PS/2 10/100Mbps RS-232 eSATA Audio System Card Reader Fast Ethernet wird wird wird wird nicht Windows 98SE unterstützt * unterstützt * unterstützt * unterstützt * verfügbar ** wird wird wird wird nicht Windows ME unterstützt unterstützt * unterstützt * unterstützt... -
Seite 16: Spezifikationen
1.4 Spezifikationen Computer-Anschluss USB 1.1 oder USB 2.0-Port 53 in 1 Card Reader Audio (Mikrofon/Lautsprecher) 4x USB 2.0 Hub Erweiternde Schnittstellen 10/100Mbps Fast Ethernet PS/2 (Tastatur/Maus) RS-232 (DB9 Male) Rot - Power ON Grün - Memory-Karte eingelegt LEDs Rot / Grün Grün blinkend - Lesen/Schreiben von Dateien von/auf die Memory Card... - Seite 17 1.4.1 Unterstützte Speicherkarten Liste unterstütze MS Slot: Kapazität Memory Stick (MS), MS MagicGate (MG), MS Pro/MG, MS Pro Extreme/III, MS Pro Ultra II, HS MS Pro/MG MS ROM, MS Select, bis zu MS-4G MS Duo/MG, MS Pro Duo/MG, HS MS Pro Duo/MG, M2* CF/MD Slot: CF I/II, CF Extreme/III, CF Ultra/II, CF Pro/II, CF Elite Pro, High bis zu CF-8G...
- Seite 18 2. Hardware-Installation Schließen Sie das Netzteil an eine Steckdose an und stecken Sie den Adapter in die DC-Buchse an der Seite der Docking-Station. Verbinden Sie das flache Ende (USB Typ A) des USB-Kabels mit einem freien USB-Port des Laptops oder Computers. Verbinden Sie das quadratische Ende (USB Typ B) des USB-Kabels mit dem USB-Upstream-Anschluss auf der Seite der Docking-Station.
- Seite 19 3. Software Installation Bitte stellen Sie sicher, dass Laptop oder Computer eingeschaltet sind und ordnungsgemäß mit der Docking-Station über den USB-Port mit einem USB 2.0 kabel (im Lieferumfang enthalten) verbunden worden sind. Der Computer startet die installation des Treibers automatisch. lst die Docking Station das erste Mal an das Laptop oder den Computer angeschlossen, wird das Betriebssystem alle benötigten Treiber installieren.
- Seite 20 Software-Installation in einer Windows XP - Umgebung: Es gibt zwei Treiber auf der Treiber-CD, die Sie installieren müssen (1) USB zu Ethernet und (2) USB zu Seriell. Die Treiber der anderen I/O-Schnittstellen werden von Windows XP unterstützt und automatisch installiert. Wählen Sie "Install from a list or specific location (Advanced)"...
- Seite 21 Klicken Sie auf "Browse" (durchsuchen), um den Speicherort des Treiber zu suchen und klicken auf "Next" (weiter), um fortzufahren. Klicken Sie auf "OK", wenn der Speicherort des Treibers gefunden wurde.
- Seite 22 Klicken Sie auf "Finish" (beenden), um den Installations-Assistenten für "USB zu Ethernet" zu beenden.
- Seite 23 Wählen Sie "Install from a list or specific location (Advanced)" und klicken auf "Next" (weiter), um fortzufahren.
- Seite 24 Klicken Sie auf Browse (durchsuchen), um den Speicherort des Treiber zu suchen und klicken auf "Next" (weiter), um fortzufahren. Klicken Sie auf "OK", wenn der Speicherort des Treibers gefunden wurde.
- Seite 25 Klicken Sie auf "Finish" (beenden), um den Installations-Assistenten für "USB zu Seriell" zu beenden.
- Seite 26 Nach Abschluss der Installation starten Sie den Computer bitte neu, und die Geräte werden im Geräte-Manager angezeigt.
