Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird ein Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!

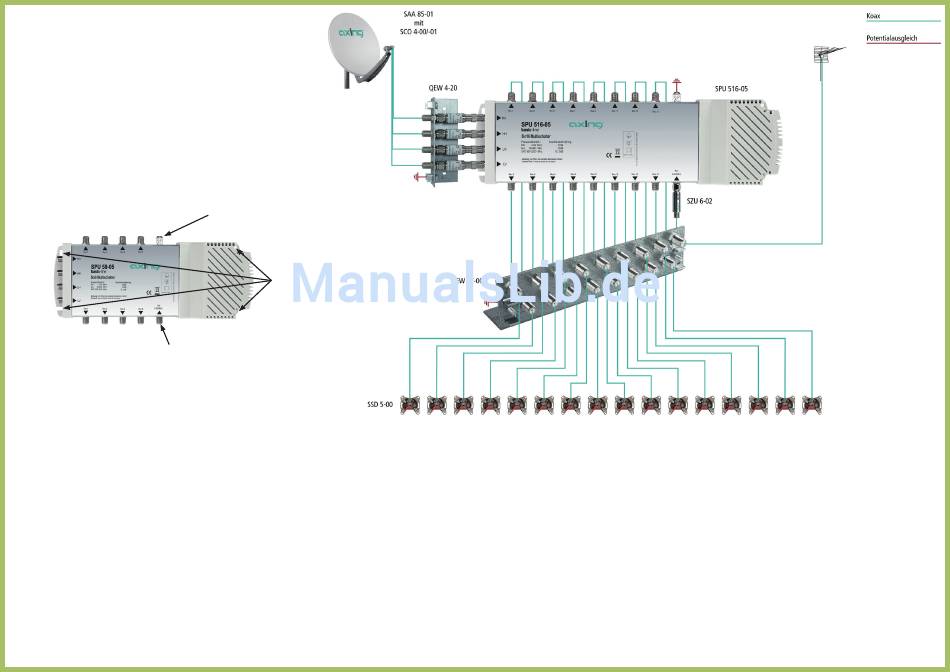

Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung von 4
SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale (z.B. UKW-Radio).
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte geerdet werden.
Verwenden Sie den Potenzialaus gleichsanschluss am Gerät (1).
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. QEW-Erdungswinkel an den Ein- und Ausgängen des
Geräts.
Verwenden Sie die dem Gerät beiliegenden Montagsschrauben und die
Montagelöcher am Gerät (2).
Teilnehmeran-
schlüsse
SAT-
Eingänge
Teilnehmeran-
schlüsse
TERR. Eingang
HF-Anschluss:
Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs Ihrer
SAT-Empfangsantenne. Speisen Sie in den terr. Eingang Ausgangssignale
eines terrestrischen Verstärkers bzw. eines BK-Hausanschlussverstärkers ein.
Verbinden Sie die Teilnehmeranschlüsse des Multischalters mit den
verwendeten Antennensteckdosen. Verwenden Sie hierfür hochgeschirmte
Koaxialkabel mit F- Anschlusssteckern. Passende Kabel und Stecker finden
Sie im aktuellen AXING-Katalog oder unter www.axing.com.
