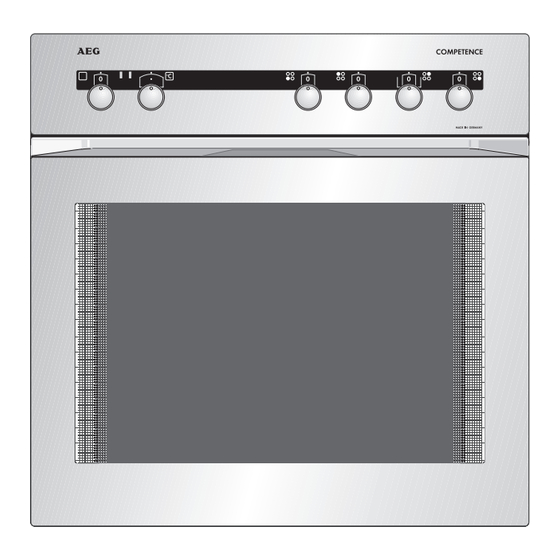

- Seite 1 COMPETENCE E4040-1 Der pyrolytische Einbau-Herd Gebrauchsanweisung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ..........Entsorgung . - Seite 4 Reinigung und Pflege ......... . 35 Gerät von außen .
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Montage und Anschluss des neuen Gerätes dürfen nur durch einen konzessionierten Fachmann vorgenommen werden. Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der Garantieanspruch entfällt. Die Sicherheit von AEG Elektrogeräten entspricht den anerkannten Re- geln der Technik und dem Gerätesicherheitsgesetz. Zusätzlich sehen wir uns jedoch als Hersteller veranlasst, Sie mit den nachfolgenden Sicher- heitshinweisen vertraut zu machen. -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Dieses Gerät darf nicht zu zweckentfremdetem Gebrauch, sondern nur für das haushaltsübliche Kochen, Braten, Backen von Speisen ver- wendet werden. • Benutzen Sie das Gerät nur zum Zubereiten von Speisen. • Verwenden Sie den Backofen nicht zum Beheizen des Raumes. So vermeiden Sie Schäden am Gerät •... -
Seite 7: Entsorgung
Entsorgung Verpackungsmaterial entsorgen Alle verwendeten Werkstoffe sind uneingeschränkt recyclingfähig und können wiederverwertet werden. Die Kartonteile werden zu 80% aus Altpapier hergestellt. Die Kunststoffe sind folgendermaßen gekennzeichnet: • >PE< für Polyethylen, z. B. bei der äußeren Hülle und den Beuteln im Innern. -
Seite 8: Geräteaufbau
Geräteaufbau Bedienblende Das Gerät ist mit versenkbaren Drehschaltern ausgestattet. Backofen-Funktionen und Funktions-Anzeige Schalter zum Einstellen der gewünschten Backofen-Funktion. Die gewählte Backofen-Funktion wird in der Backofen-Funktions-An- zeige angezeigt. Temperatur-Wahl und Temperatur-Anzeige Schalter zum Einstellen der gewünschten Backofen-Temperatur. Die gewählte Backofen-Temperatur wird in der Temperatur-Anzeige angezeigt. -
Seite 9: Ausstattung Backofen
Ausstattung Backofen Einsatzebenen An beiden Seiten des Backofens be- finden sich Einschubgitter mit je 5 Einsatzebenen zum Einschieben des Zubehörs. Kippsicherung Alle Einschubteile sind gegen ein unbeabsichtigtes vollständiges Her- ausziehen mit einer Kippsicherung ausgestattet. Beim Einsetzen der Einschubteile ✘ muss diese Kippsicherung hinten liegen. -
Seite 10: Zubehör Backofen
Backofendampfaustritt Der Dampf aus dem Backofen wird über den hinten im Kochfeld liegen- den Kanal direkt nach oben zur Dunstabzugshaube ausgeleitet. Gebläsenachlauf Das Gebläse schaltet sich automatisch ein, sobald der Backofen in Be- trieb genommen wird. Nachdem der Backofen ausgeschaltet wurde, läuft das Gebläse noch weiter, um das Gerät abzukühlen und schaltet sich dann selbständig wieder ab. -
Seite 11: Backofen-Funktionen
Backofen-Funktionen Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung: S Solo-Heißluft Mit dieser Funktion können Sie optimal Kuchen auf einer Ebene bak- ken. Außerdem ist sie für Gebäcke geeignet, die eine intensivere Bräu- nung und Knusprigkeit des Bodens benötigen. Dazu zählen z.B. Pizza, Quiche Lorraine, Käsekuchen usw. - Seite 12 F Grill Grillen eignet sich besonders zum Grillen oder Toasten flacher Lebens- mittel, wie z.B. Steaks, Schnitzel, Fisch oder Toast. Die Hitze kommt vom Grillheizkörper an der Backofendecke. Ü Unterhitze Mit dieser Backofen-Funktion können Sie Backwaren, wie z.B. feuchte Kuchen, von unten kross nachbacken. Hier ist nur der unter dem Backofenboden angeordnete Heizkörper in Betrieb.
-
Seite 13: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Erstes Vorreinigen Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn gründ- lich reinigen. Zur leichteren Reinigung können Sie den Backofen be- leuchten. 1. Schalter Backofen-Funktion auf Backofenbeleuchtung L stellen. 2. Alle Zubehörteile und Einschubgitter entnehmen und mit warmer Spül- mittellauge reinigen. -
Seite 14: Bedienen Der Kochstellen
Bedienen der Kochstellen Beachten Sie auch die Gebrauchsanweisung zu Ihrem Einbau-Kochfeld. Sie enthält wichtige Hinweise zu Kochgeschirr, Bedienung, Reinigung und Pflege. Kochstufen • In den Bereichen 1-9 können Sie 14 Kochstufen (inklusive Zwischen- stellungen) einstellen. • Zwischenstellungen können Sie in den Bereichen 2 bis 7 wählen. Sie sind mit einem Punkt zwischen den Heizstufen gekennzeichnet. -
Seite 15: Kochen Mit Der Kochstelle
Kochen mit der Kochstelle 1. Zum Ankochen/Anbraten eine hohe Leistung wählen. 2. Sobald sich Dampf bildet bzw. das Fett heiß ist, auf die erforderliche Fortgarstufe zurückschalten. 3. Zur Beendigung des Kochvorgangs auf Null-Position zurückdrehen. Schalten Sie die Kochzone ca. 5-10 Minuten vor dem Kochende aus, um die Restwärme zu nutzen. -
Seite 16: Rost Und Universalblech Einsetzen
Rost und Universalblech einsetzen Alle Einschubteile sind mit einer kleinen Auswölbung rechts und links versehen. Diese Auswölbung dient als Kippsicherung und muss immer nach unten weisen. Rost einsetzen Rost so einsetzen, dass die beiden Führungsstäbe nach oben zeigen. Die Kippsicherung muss nach unten weisen und im Backraum hinten lie- gen. -
Seite 17: Backofen Ein- Und Ausschalten
Backofen ein- und ausschalten 1. Zur Benutzung gegebenenfalls Schalter „Backofen-Funktionen“ und „Temperaturwahl“drücken. Die Schalter stehen heraus. 2. Durch Drehen des Schalters „Backofen-Funktionen“ gewünschte Funk- tion einstellen. Die Funktions-Anzeige zeigt das Symbol für die ge- wählte Funktion an. 3. Durch Drehen des Schalters „Temperaturwahl“ gewünschte Temperatur einstellen. -
Seite 18: Sicherheitsabschaltung Des Backofens
Sicherheitsabschaltung des Backofens Wird der Backofen nach einer bestimmten Zeit nicht ausgeschaltet oder die Temperatur nicht verändert, schaltet er sich automatisch ab. Die rote Temperatur-Kontrolllampe blinkt. Der Backofen schaltet sich ab bei einer Backofentemperatur von: 30 - 120° C nach 12,5 Stunden 120 - 200°... -
Seite 19: Anwendungen, Tabellen Und Tipps
Anwendungen, Tabellen und Tipps Kochen Die Angaben in den folgenden Tabellen sind Richtgrößen. Welche Schalterstellung für Kochvorgänge erforderlich ist, hängt von der Qua- lität der Töpfe und von der Art und Menge der Lebensmittel ab. Anhaltswerte zum Kochen mit der Kochstelle Schalter- Garvorgang/ geeignet für... -
Seite 20: Backen
Backen Zum Backen die Backofen-Funktion Solo-Heißluft S, Multi- Heißluft U oder Ober-/Unterhitze O verwenden. Achtung! Beim Backen keinen Fettfilter benutzen! Backformen • Für Ober-/Unterhitze O eignen sich Formen aus dunklem Metall und beschichtete Formen. • Für Solo-Heißluft S bzw. Multi-Heißluft U sind auch helle Metall- formen geeignet. - Seite 21 Allgemeine Hinweise • Beachten Sie, dass die Einsatzebenen von unten nach oben gezählt werden. • Backblech mit den Abschrägungen nach vorne einsetzen! • Kuchen in Formen immer in die Mitte des Rostes stellen. • Sie können mit Solo-Heißluft S oder Ober-/Unterhitze O auch zwei Formen gleichzeitig backen.
-
Seite 22: Tabelle Backen
Tabelle Backen Backen auf einer Einsatzebene Solo-Heißluft S Ober-/Unterhitze O Art des Gebäcks Zeit Einsatz- Tempera- Einsatz- Tempera- für beide ebene ebene Funktio- von un- ºC von un- ºC Std.: Min. Gebäck in Formen Napf- oder 150-160 160-180 0:50-1:10 Rodonkuchen Sandkuchen/ 140-160 150-170... - Seite 23 Solo-Heißluft S Ober-/Unterhitze O Art des Gebäcks Zeit Einsatz- Tempera- Einsatz- Tempera- für beide ebene ebene Funktio- von un- ºC von un- ºC Std.: Min. Obstkuchen auf 160-170 170-190 0:40-1:20 Mürbeteig Blechkuchen mit empfindlichen Belägen 0:40-1:20 160-180 (z.B. Quark, Sahne, Bienenstich) 180-200 0:30-1:00...
-
Seite 24: Backen Auf Mehreren Einsatzebenen
Backen auf mehreren Einsatzebenen Multi-Heißluft U Zeit Art des Gebäcks Einsatzebene von unten Tempera- Std.: Min. tur ºC 2 Ebenen 3 Ebenen Gebäck auf Backblechen Windbeutel/Eclairs 0:35-0:60 160-180 Streuselkuchen trocken 140-160 0:30-0:60 Kleingebäck Mürbeteigplätzchen 1/3/5 150-160 0:15-0:35 Spritzgebäck 1/3/5 140-150 0:20-0:60 Rührteigplätzchen 160-170... -
Seite 25: Tipps Zum Backen
Tipps zum Backen Tipp Stechen Sie mit einem Holzstäbchen an der höchsten So stellen Sie fest, ob der Ku- Stelle in den Kuchen. Wenn kein Teig mehr am Holz chen durchgebacken ist klebt, können Sie den Backofen ausschalten und die Nachwärme nutzen. -
Seite 26: Tabelle Aufläufe Und Überbackenes
Tabelle Aufläufe und Überbackenes Ober-/Unterhitze O Infrabraten I Zeit Einsatz- Temperatur Einsatz- Temperatur Std.: Min. ebene °C ebene °C von unten von unten Nudelauflauf 180-200 160-170 0:45-1:00 Lasagne 180-200 160-170 0:25-0:40 Überbackenes 200-220 160-170 0:15-0:30 Gemüse Überbackene 200-220 160-170 0:15-0:30 Baguettes Süße 180-200... -
Seite 27: Tabelle Tiefkühl-Fertiggerichte
Tabelle Tiefkühl-Fertiggerichte Einsatz- Gargut Backofen- Temperatur Zeit ebene von Funktion unten Ober-/Unter- nach Hersteller- nach Hersteller- Tiefkühlpizza hitze O angaben angaben Pommes frites Infrabraten I 200-220 °C 15-25 Min. (300-600 g) Ober-/Unter- nach Hersteller- nach Hersteller- Baguettes hitze O angaben angaben Ober-/Unter- nach Hersteller-... -
Seite 28: Braten
Braten Zum Braten die Backofen-Funktion Infrabraten I oder Ober-/ Unterhitze O verwenden. Bratgeschirr • Zum Braten ist jedes hitzebeständige Geschirr geeignet. • Bei Geschirr mit Kunststoffgriffen darauf achten, dass diese hitze-be- ständig sind. • Große Braten können Sie direkt im Universalblech oder auf dem Rost mit untergesetztem Universalblech braten (z.B. - Seite 29 Hinweise zu den Brattabellen In der Tabelle finden Sie für verschiedene Fleischarten Angaben zur ge- eigneten Backofen-Funktion, Temperatureinstellung, Garzeit und Ein- satzebene. Die Garzeitangaben stellen nur Richtwerte dar. • Wir empfehlen, Fleisch und Fisch erst ab 1kg im Backofen zu braten. •...
-
Seite 30: Tabelle Braten
Tabelle Braten Ober-/Unterhitze O Infrabraten I Fleischart Menge Zeit Gewicht Einsatz- Tempera- Einsatz- Tempera- Std.:Min. ebene ebene von un- ºC von un- ºC Rindfleisch Schmorbraten 1-1,5 kg 200-250 2:00-2:30 Roastbeef oder je cm Filet Höhe je cm - innen rot 190-200 0:05-0:06 250-270 Höhe... - Seite 31 Ober-/Unterhitze O Infrabraten I Fleischart Menge Zeit Gewicht Einsatz- Tempera- Einsatz- Tempera- Std.:Min. ebene ebene von un- ºC von un- ºC Wild Hasenrücken, bis 1 kg 160-170 0:25-0:40 220-250 Hasenkeulen Reh-/Hirschrücken 1,5-2 kg 210-220 160-180 1:15-1:45 Reh-/Hirschkeule 1,5-2 kg 200-210 160-180 1:30-2:15 Geflügel...
-
Seite 32: Flächengrillen
Flächengrillen Zum Grillen die Backofen-Funktion Z Groß- oder F Kleinflächengrill mit der Temperatureinstellung z verwenden. Achtung: Den leeren Backofen mit der Grill-Funktion immer 5 Minu- ten vorheizen! Grill-Geschirr • Zum Grillen Rost und Universalblech gemeinsam benutzen. Einsatzebenen • Zum Grillen flacher Lebensmittel überwiegend die 4. Einsatzebene von unten verwenden. -
Seite 33: Auftauen
Auftauen Zum Auftauen die Backofen-Funktion Auftauen verwenden. Auftaugeschirr • Speisen auf einen Teller legen und diesen auf den Rost stellen. • Zum Abdecken nur Pergamentpapier oder Folie benutzen. Keine Teller oder Schüsseln verwenden, da diese die Auftau-Zeit erheblich verlängern. Einsatzebenen •... -
Seite 34: Einkochen
Einkochen Zum Einkochen die Backofen-Funktion Multi-Heißluft U verwenden. Einkoch-Geschirr • Zum Einkochen nur handelsübliche Einkochgläser (Einkochgläser mit Gummiring und Glasdeckel) verwenden. • Gläser mit Schraubdeckel oder Bajonettverschluss und Metalldosen sind ungeeignet. Einsatzebenen • Zum Einkochen die 1. Einsatzebene von unten verwenden. Hinweise zum Einkochen •... -
Seite 35: Reinigung Und Pflege
Reinigung und Pflege Gerät von außen Die Frontseite des Gerätes mit einem weichen Tuch und warmer Spül- lauge abwischen. • Verwenden Sie keine Scheuermittel, scharfe Reinigungsmittel oder scheuernde Gegenstände. • Bei Edelstahlfronten können Sie handelsübliche Pflegemittel für Edelstahl verwenden. Diese bilden gleichzeitig einen Schutzfilm ge- gen Fingerabdrücke. -
Seite 36: Einschubgitter
Einschubgitter Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der linken und rechten Seite im Backofen abnehmen. Einschubgitter abnehmen 1. Schraube lösen. 2. Gitter hinten von der Backofen- wand wegziehen und nach vorne klappen (1). 3. Gitter aushängen (2). - Seite 37 Einschubgitter einsetzen Achten Sie beim Einbau der Gitter darauf, dass die abgerundeten En- den der Führungsstäbe nach vorne weisen! 1. Zum Einbau Gitter zuerst vorne einhängen (1). 2. Gitter nach hinten klappen und einstecken (2). 3. Schraube wieder befestigen.
-
Seite 38: Pyrolyse Durchführen
Pyrolyse durchführen Warnung! Der Backofen wird während der pyrolytischen Selbstreini- gung sehr heiß. Kleinkinder deshalb unbedingt fernhalten. Achtung: Vor Durchführung der Pyrolyse muss der Backofen mit Aus- nahme der Einschubgitter vollständig leegeräumt sein. Auch den Fett- filter entfernen! Falls Sie die als Sonderzubehör erhältlichen Backauszüge verwenden, müssen diese vor der Pyrolyse entfernt werden. -
Seite 39: Backofenlampe
Backofenlampe Warnung: Stromschlaggefahr! Vor dem Austausch der Backofenlampe: – Backofen ausschalten! – Sicherungen am Sicherungskasten herausdrehen bzw. ausschalten. Backofenlampe austauschen/Glas reinigen 1. Rechtes Einschubgitter abnehmen. 2. Tuch auf den Backofenboden legen. 3. Glasabdeckung durch drehen nach links abnehmen und reinigen. 4. -
Seite 40: Backofentür
Backofentür Zum Reinigen lässt sich die Backofentür Ihres Gerätes abnehmen. Backofentür aushängen 1. Backofentür vollständig öffnen. 2. Messingfarbenen Klemmhebel an beiden Türscharnieren ganz auf- klappen (1). 3. Backofentür mit beiden Händen an den Seiten anfassen und über den Widerstand hinaus etwa 3/4 schließen (2). -
Seite 41: Backofen-Türglas
Backofen-Türglas Die Backofen-Tür ist mit vier hintereinander angebrachten Glasschei- ben ausgestattet. Die inneren Scheiben sind zur Reinigung abnehmbar. Warnung: Führen Sie die folgenden Schritte grundsätzlich nur an der ausgehängten Backofen-Tür aus! Im eingehängten Zustand könnte die Tür beim Wegnehmen der Verglasung durch die Gewichtserleichterung hochschnellen und Sie gefährden. - Seite 42 Mittlere Türgläser einsetzen 1. Mittlere Glasscheiben nacheinander schräg von oben in das Türprofil an der Griffseite einführen. 2. Mittlere Glasscheiben nach unten absenken und Richtung Türunter- kante bis zum Anschlag unter die untere Halterung schieben. Oberes Türglas einsetzen 1. Obere Glasscheibe schräg von oben in das Türprofil an der Griffseite einführen.
-
Seite 43: Was Tun, Wenn
Was tun, wenn ..die Kochzonen nicht funktionieren? Überprüfen Sie, ob – die entsprechende Kochzone eingeschaltet ist, – die Sicherung in der Hausinstallation (Sicherungskasten) ausgelöst hat..der Backofen nicht aufheizt? Überprüfen Sie, ob – das Gerät eingeschaltet ist, –... - Seite 44 Wenn Sie für einen der aufgeführten Hinweise oder aufgrund von Fehl- bedienungen den Kundendienst in Anspruch nehmen, kann der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kos- tenlos erfolgen. Wenn Ihnen diese Informationen nicht weiterhelfen, wenden Sie sich bitte an Ihren Fachhändler oder an den Kundendienst. Warnung: Reparaturen am Gerät dürfen nur von Fachkräften durch- geführt werden! Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
-
Seite 45: Technische Daten
Technische Daten Backofen Innenmaße Höhe x Breite x Tiefe 31 cm x 41 cm x 41 cm Volumen (Nutzinhalt) 52 l Bestimmungen, Normen, Richtlinien Dieses Gerät entspricht folgenden Normen: • EN 60335-1 und EN 60335-2-6 bezüglich der Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke und •... -
Seite 46: Stichwortverzeichnis
Stichwortverzeichnis Aufläufe und Überbackenes ... . 26 Reinigung Auftauen ......33 Backofenlampe . -
Seite 47: Service
Service Im Kapitel „Was tun, wenn …“ sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Handelt es sich um eine technische Störung? Dann wenden Sie sich bitte an unseren Kundendienst. Unter der kos- tengünstigen Rufnummer 0180 322 66 22* erreichen Sie immer die nächstgelegene Niederlassung unseres Werkskundendienstes oder einen unserer Service-Partner. - Seite 48 AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG 822 947 492-J-050302-11 Änderungen vorbehalten...
