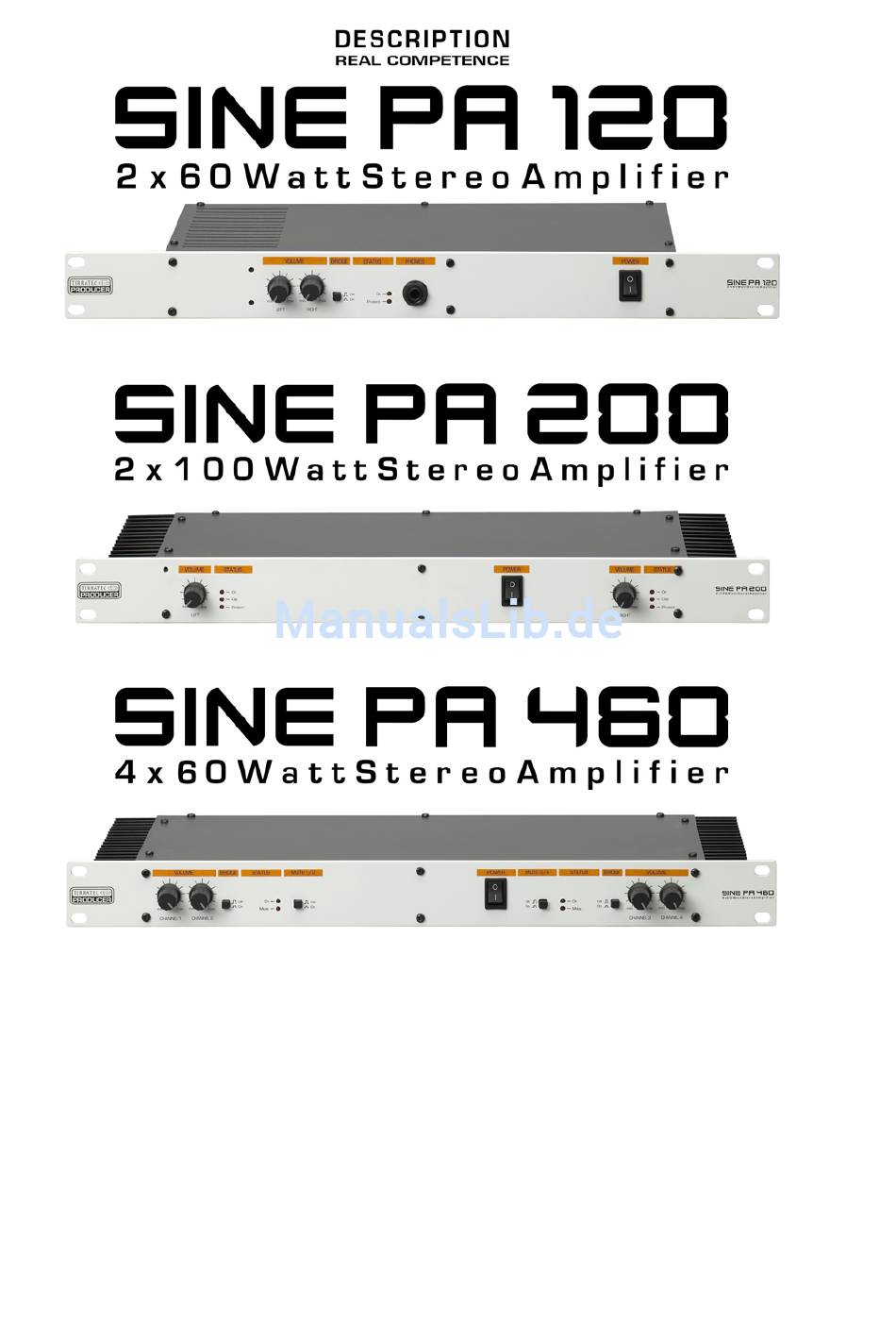

- Seite 1 TERRATEC PRODUCER/SINE PA 120, PA 200, PA 460 Deutsches Handbuch Version 1.0, Stand: November 2003...
- Seite 2 Wir: TerraTec Electronic GmbH · Herrenpfad 38 · D-41334 Nettetal erklären hiermit, dass die Produkte TerraTec Producer SINE PA 120, PA 200 und PA 460, auf die sich diese Erklärung bezieht, mit den folgenden Normen bzw. normativen Dokumenten übereinstimmen: 1. EN 55013 2.
-
Seite 3: Inhaltsverzeichnis
Anschlüsse und Bedienelemente................. 6 Die Front: ......................... 6 Die Rückseite: ......................6 Funktionsweise ......................7 Technische Daten......................7 SINE PA 200 ........................8 Anschlüsse und Bedienelemente................. 8 Die Front: ......................... 8 Die Rückseite: ......................8 Funktionsweise ......................9 Technische Daten......................9 SINE PA 460 ......................... -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Lesen Sie alle Anweisungen, bevor Sie das Gerät benutzen. Benutzen Sie das Gerät niemals in der Nähe von Wasser, z.B. neben einer Bade- wanne, einem Waschbecken, einem Küchenabfluss, in einem feuchten Keller oder neben einem Swimming Pool. Dieses Gerät kann in Kombination mit einem Verstärker und einem Kopfhörer oder Lautsprecherboxen Schallpegel erzeugen, die dauerhafte Gehörschäden zur Folge haben können. -
Seite 5: Einen Schönen Guten Tag
Überprüfen Sie bitte zunächst die Vollständigkeit des von Ihnen erworbenen Pakets. Der Lieferumfang der Endstufen SINE PA 120 / PA 200 / PA 460 umfasst mindestens: 19" Rack Endstufe SINE PA 120 oder SINE PA 200 oder SINE PA 460 Netzkabel... -

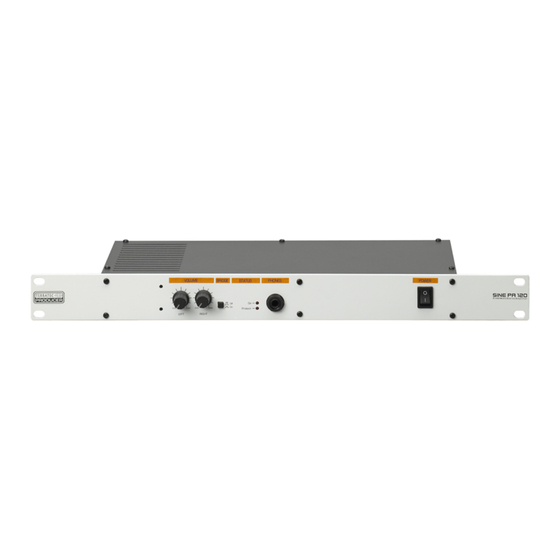

Seite 6: Sine Pa 120
SINE PA 120 Anschlüsse und Bedienelemente Die Front: 1. VOLUME LEFT: Lautstärkeregler linker Kanal 2. VOLUME RIGHT: Lautstärkeregler rechter Kanal 3. BRIDGE: schaltet die Stereo-Endstufe in den Mono-Betrieb 4. STATUS: Betriebs- und Überhitzungsschutz LED 5. PHONES: Kopfhöreranschluss, 6,3 mm Stereo-Klinke 6. -
Seite 7: Funktionsweise
Funktionsweise Die Studioendstufe SINE PA 120 ist für den Einbau in ein 19" Rack konzipiert. Achten Sie bitte auf eine ausreichende Belüftung der Endstufe. Schließen Sie die PA 120 mit dem mitgelieferten Netzkabel an das Stromnetz an. Verbinden Sie die beiden Eingänge mit den Ausgängen Ihres Mischpults und die beiden Ausgänge mit Ihren Lautsprechern (4-8 Ohm). -
Seite 8: Sine Pa 200
SINE PA 200 Anschlüsse und Bedienelemente Die Front: 1. VOLUME LEFT: Lautstärkeregler linker Kanal 2. STATUS: Betrieb-, Clipping- und Überhitzungsschutz-LED 3. POWER: Netzschalter 4. VOLUME RIGHT: Lautstärkeregler rechter Kanal 5. STATUS: Betrieb-, Clipping- und Überhitzungsschutz-LED Die Rückseite: 6. INPUT RIGHT: Eingang rechts, XLR 7. -
Seite 9: Funktionsweise
Funktionsweise Die Studioendstufe SINE PA 200 ist für den Einbau in ein 19" Rack konzipiert. Achten Sie bitte auf eine ausreichende Belüftung der Endstufe. Schließen Sie die PA 200 mit dem mitgelieferten Netzkabel an das Stromnetz an. Verbinden Sie die beiden Eingänge mit den Ausgängen (XLR, symmetrisch oder Klinke, unsymmetrisch) Ihres Mischpults und die beiden Ausgänge mit Ihren Lautsprechern (4-8... -
Seite 10: Sine Pa 460
SINE PA 460 Anschlüsse und Bedienelemente Die Front: 1. VOLUME CHANNEL 1: Lautstärkeregler Kanal 1 2. VOLUME CHANNEL 2: Lautstärkeregler Kanal 2 3. BRIDGE: schaltet die Kanäle 1/2 in den Mono-Betrieb 4. STATUS: Betriebs- und Mute-LED 5. MUTE 1/2: schaltet die Kanäle 1/2 stumm 6. -
Seite 11: Die Rückseite
Die Rückseite: 12. INPUT 4: Eingang Kanal 4, 6,3mm Mono-Klinke 13. INPUT 3 (3/4 BRIDGE): Eingang Kanal 3 oder 3/4 gebrückt, 6,3 mm Mono- Klinke 14. INPUT 3/4: Eingang Kanal 3/4, Cinch 15. INPUT SOURCE: Eingangswahlschalter Cinch/Klinke 16. OUTPUT SOURCE (3/4, 1/2): legt Signal von Input 1/2 auf OUTPUT 3/4 17. -
Seite 12: Technische Daten
Um eine hohe Impulsleistung zu ermöglichen, wurde die Ausgangsleistung nicht be- grenzt. Daher spricht bei ständiger Überlastung die Thermoschutzschaltung an und verzerrt das Signal ständig. Bitte nehmen Sie dann die Lautstärke zurück. Der BRIDGE-Schalter macht aus beiden getrennten Stereo-Endstufen (Kanal 1/2, Kanal 3/4) je eine 120 Watt Mono-Endstufe. -
Seite 13: Service Bei Terratec Producer
Genau so wie Sie manchmal in etwas treten, und sich fragen wo das plötzlich herkommt, läuft manchmal nicht alles so, wie es eigentlich sollte. Das kann in den besten Studio- Systemen einmal vorkommen. In einem solchen Fall steht Ihnen das TerraTec Producer Team gerne mit Rat und Tat zur Seite.
